Perlengkapan Push-in Multi-Port Tipe Y Seri KQ2U / KQ2UD

Perlengkapan Push-in Multi-Port Tipe Y Seri SOLH KQ2U / KQ2UD | Konektor Manifold Pneumatik

Merek: SOLH oleh Richge Technology | SMC KQ2U / KQ2UD Setara Y Multi-outlet Pemasangan Sekali Sentuh

1. Ikhtisar Produk

     KQ2U adalah splitter push-in 1-in 2-out tipe Y; KQ2UD adalah manifold push-in 1-in 4-out tipe Y. Keduanya termasuk dalam seri fitting satu sentuhan pneumatik SOLH KQ2. Dibangun dengan bodi PBT dan benang jantan kuningan berlapis nikel. Plug-and-play langsung untuk pipa udara PU, pita PTFE tidak diperlukan. Dirancang untuk pemisahan sirkuit udara 1-ke-2 / 1-ke-4, dapat dipertukarkan sepenuhnya dengan SMC KQ2U / KQ2UD. Diadopsi secara luas dalam peralatan otomasi, cangkir hisap vakum, dan distribusi udara aktuator pneumatik.

     KQ2U: 1 saluran masuk, 2 saluran keluar (bentuk Y 1 hingga 2 terpisah)

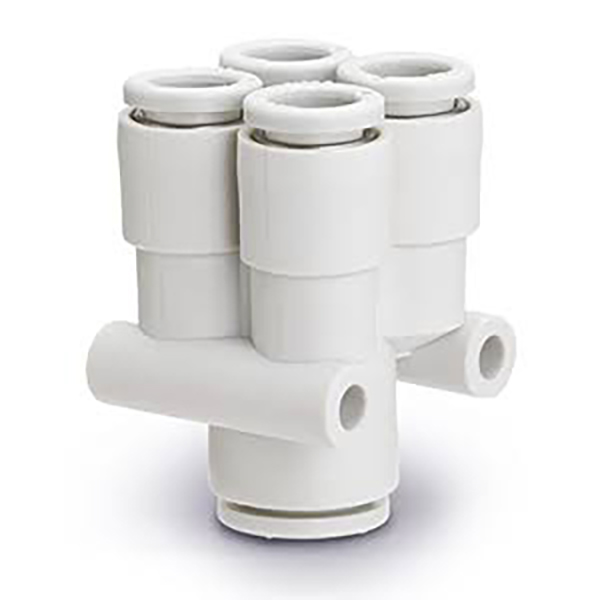

     KQ2UD: 1 saluran masuk, 4 saluran keluar (bentuk Y 1 hingga 4 terpisah)

2. Aturan Penamaan Model

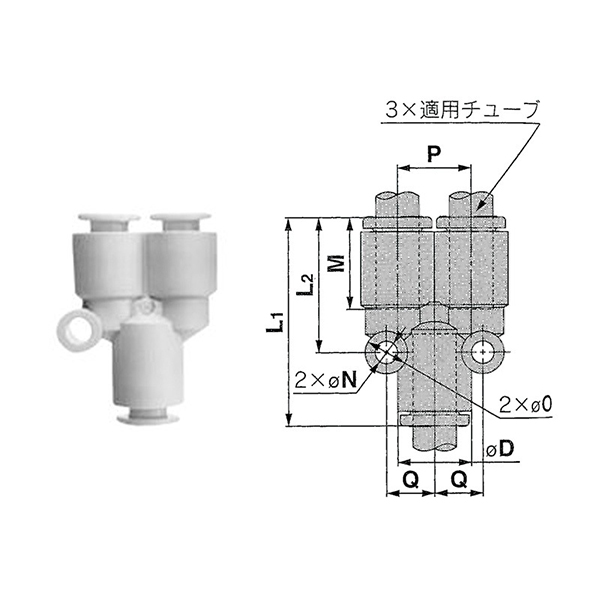

2.1 KQ2U (pemisah Y 1 masuk 2 keluar)

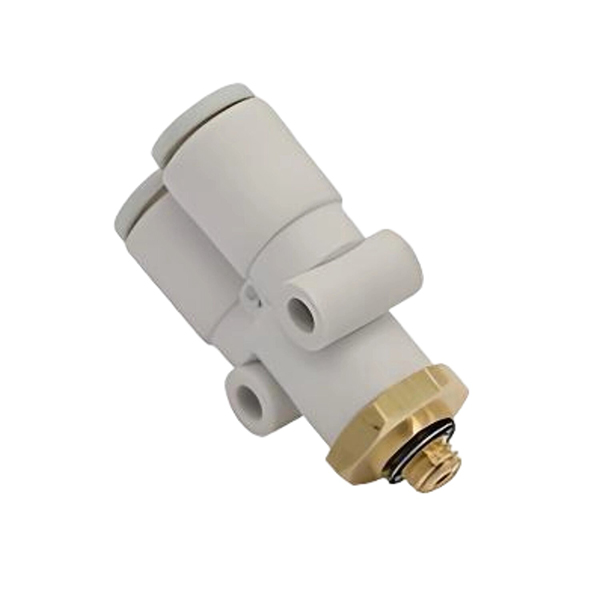

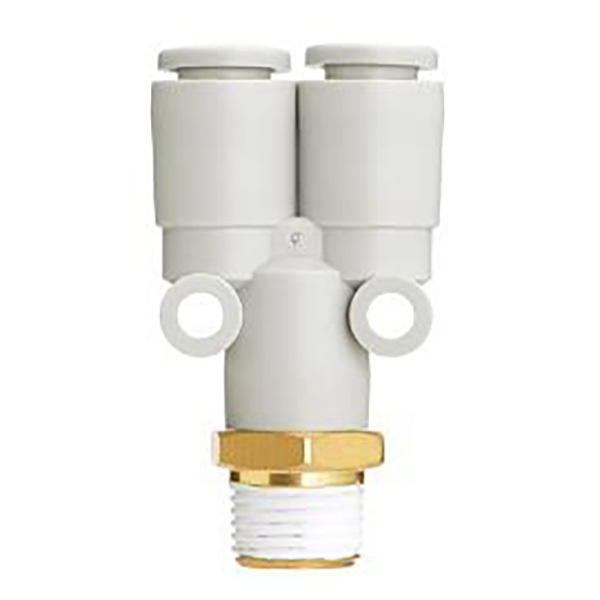

  1. Versi thread pria KQ2Uxx-xxS Contoh: KQ2U06-02S
     KQ2U: Pemasangan 1-in 2-out tipe Y
     06: Tabung OD port outlet Φ6mm
     02S: Benang lancip jantan R1/4 (S = R benang lancip jantan)
     Kode utas: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

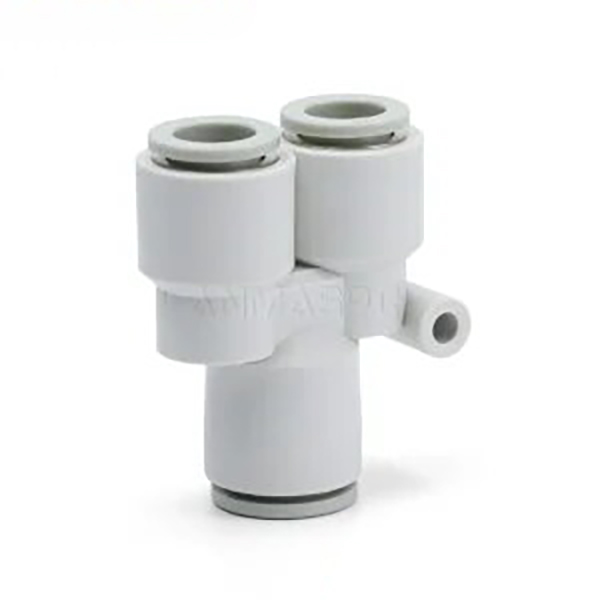

  2. Versi tabung lurus berdiameter sama KQ2Uxx-00 Contoh: KQ2U08-00
     Saluran masuk dan dua saluran keluar berbagi OD tabung yang identik, semuanya Φ8mm

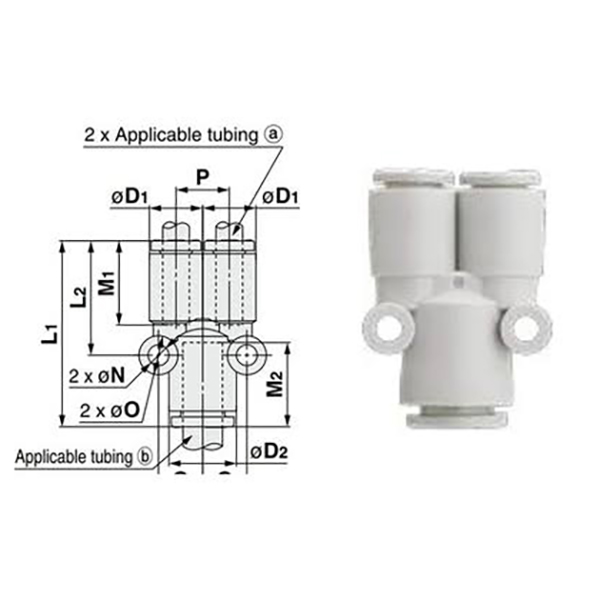

  3. Versi pengurangan lurus KQ2Uxx-yy Contoh: KQ2U04-06
     Dua outlet Φ4; saluran masuk utama Φ6, diameter yang berbeda mengurangi perpecahan

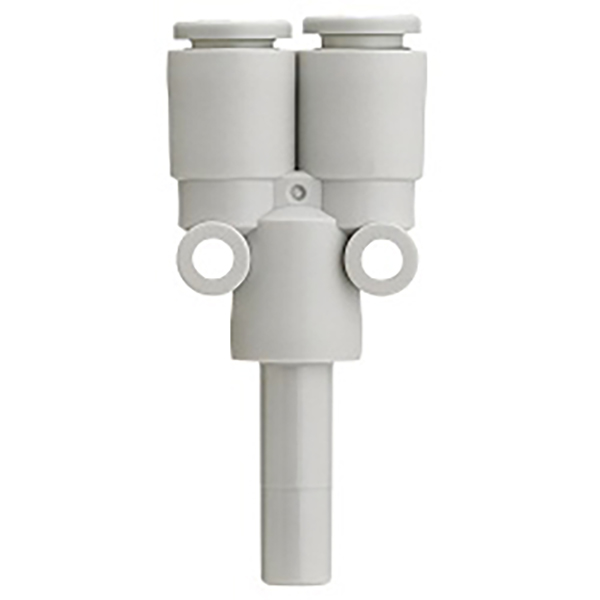

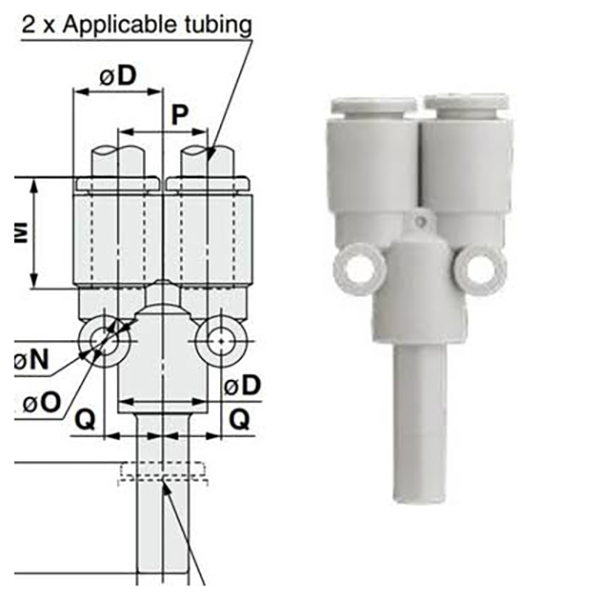

 4. Steker berduri versi KQ2Uxx-99
     Steker kaku plastik di bagian bawah, dimasukkan ke dalam port dorong betina untuk pemisahan 1-in 2-out

2.2 KQ2UD (manifold Y 1-in 4-out)

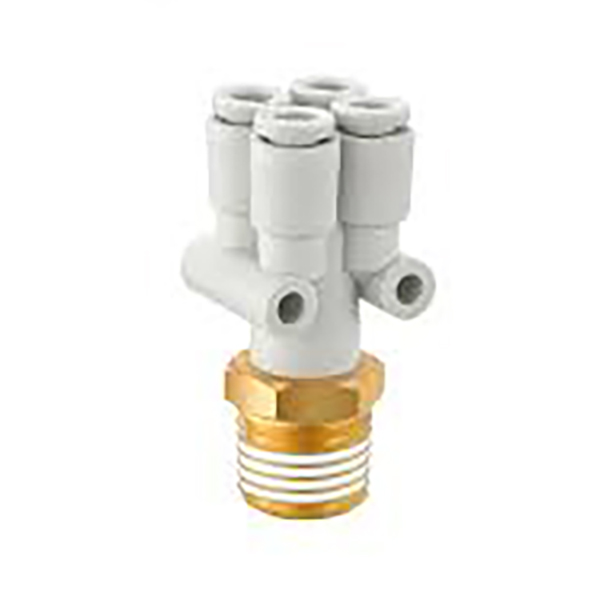

  1. Versi thread pria KQ2UDxx-xxS Contoh: KQ2UD08-03S
     Saluran masuk ulir jantan R38, empat saluran keluar untuk pipa Φ8

  2. Versi tabung pereduksi KQ2UDxx-yy Contoh : KQ2UD04-06
     Empat outlet Φ4, saluran masuk utama Φ6, distribusi pengurang multi-port

3. Tabel Ringkasan Spesifikasi

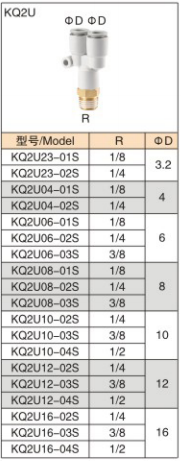

3.1 KQ2U (pemisah Y 1-in 2-out)

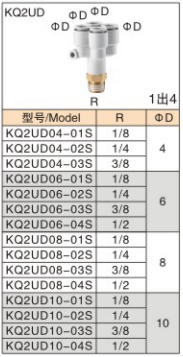

3.2 KQ2UD (manifold Y 1-in 4-out)

4. Spesifikasi Teknis Umum

5. Fitur Produk

     • Perakitan Dorong Cepat: Tabung dimasukkan untuk penyegelan instan. Tekan kerah pelepas putih untuk melepas tabung, sangat meningkatkan efisiensi perakitan.

     • Distribusi Udara Multi-jalur: KQ2U untuk pembagian 1-ke-2, KQ2UD untuk pembagian 1-ke-4. Distribusi sumber udara terpusat untuk menyederhanakan perutean udara.

     • Opsi Pengurangan Tersedia: Versi diameter yang sama dan berkurang untuk sambungan ukuran tabung yang berbeda.

     • Penyegelan Benang yang Andal: Benang jantan kuningan berlapis nikel dengan ketahanan korosi dan kekuatan mekanik yang tinggi.

     • Ukuran Kompak: Jejak kecil untuk ruang pemasangan terbatas, banyak digunakan pada manipulator, jig, dan modul cangkir hisap.

6. Aplikasi Khas

     • Pemisahan rangkaian cangkir vakum (beberapa cangkir hisap berbagi sumber vakum tunggal)

     • Pasokan udara multi-silinder untuk perlengkapan otomatisasi

     • Sirkuit pneumatik untuk mesin pengemasan, peralatan 3C & mesin cetak injeksi

     • Pemisahan saluran udara untuk inspeksi pneumatik dan jig uji

7. Catatan Instalasi

     • Potong pipa secara tegak lurus tanpa gerinda; gerinda dapat menggores cincin penyegel dan menyebabkan kebocoran udara.

     • Dorong pipa sepenuhnya ke bawah dan pastikan pelepasan kunci kerah pipa dengan aman.

     • Bukan untuk air, minyak atau cairan korosif yang kuat. Hanya untuk layanan udara bertekanan dan vakum.

     • Hindari pembengkokan berulang kali pada akar sambungan untuk mencegah retaknya plastik.
