Merek: SOLH oleh Richge Technology | Pemasangan Satu Sentuhan Pneumatik Serikat Sekat Setara SMC KQ2E
 |
 |
 |
KQ2E adalah fitting sekat sekat dalam seri fitting sekali sentuh SOLH KQ2, dapat dipertukarkan sepenuhnya dengan SMC KQ2E. Biasa disebut pemasangan sekat panel, ini adalah komponen standar untuk penetrasi saluran pneumatik melalui panel dan partisi peralatan. Ini menghubungkan sirkuit udara internal dan eksternal, mendukung pemasangan panel katup dan silinder, banyak digunakan di lemari kontrol, penutup otomasi, dan partisi ruang bersih.
Contoh rincian model:
Sekat tabung ganda standar: KQ2E06-00A
KQ2: Fitting push-in generasi ke-2 seri KQ2 (bodi putih)
E: Bulkhead Union, panel melalui struktur
06: Diameter luar tabung φ6mm, kedua ujungnya memiliki ukuran dorong yang sama
00: Port dorong ganda (sekat tabung-ke-tabung)
A: Segel NBR, tipe paking untuk perakitan & pembongkaran berulang
Sekat kecil kompak: KQ2E04-00J
Akhiran J: Versi ringkas miniatur, dimensi lebih kecil untuk panel tipis & perlengkapan miniatur
Benang betina ke sekat tabung: KQ2E06-02A
02: ulir pipa lancip betina RC14
Arti lengkap: φ6 port dorong ↔ Konektor sekat ulir betina RC1/4

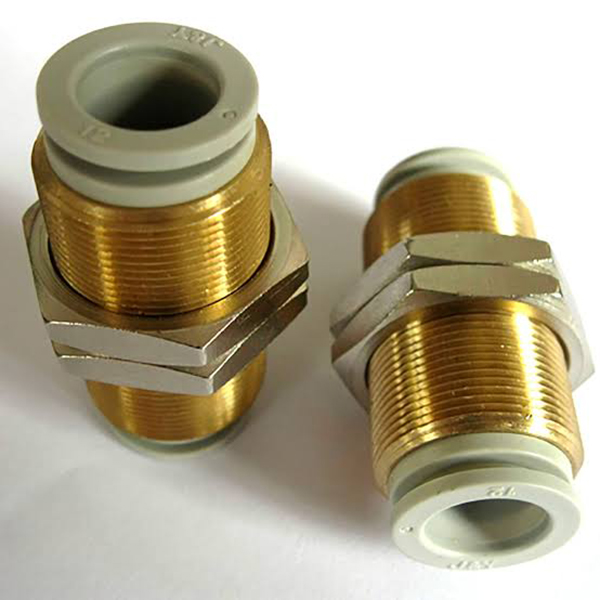

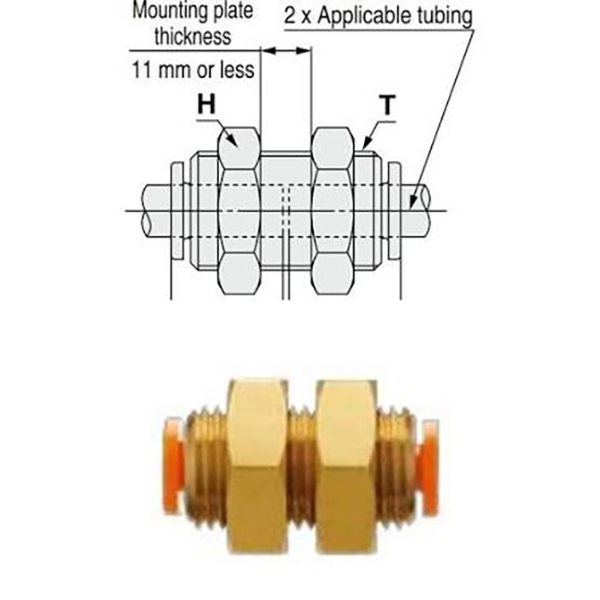

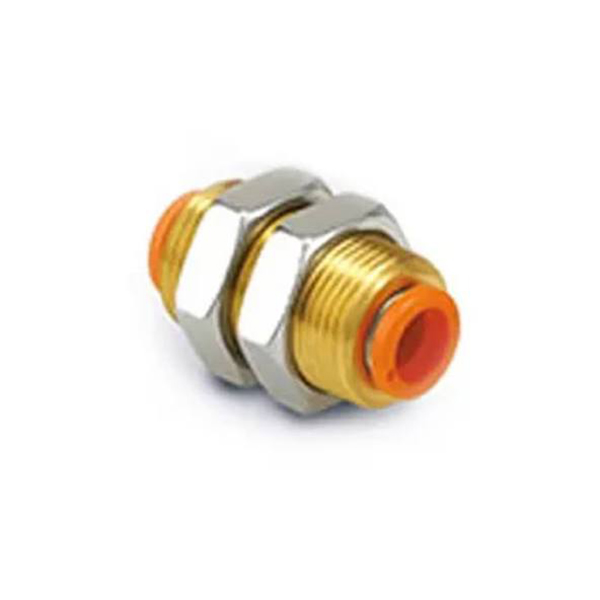

3.1 Penyatuan Sekat Tabung Ganda Standar (KQ2EXX-00)
Fitur Struktur:
• Kedua ujung port dorong berdiameter sama. Bagian tengah dengan benang kuningan berlapis nikel + mur pengunci, dipasang setelah melewati panel
• Saluran aliran lurus tanpa pengurangan diameter atau perubahan arah, penurunan tekanan minimal
• Tabung udara di kedua sisi panel dapat langsung dihubungkan tanpa adaptor tambahan setelah pemasangan
|
Model |
Tabung OD ΦD (mm) |
Aplikasi Khas |
|
KQ2E23-00 |
3.2 |
Sensor mini / sekat rangkaian silinder mini |
|
KQ2E04-00 |
4 |
Penetrasi sirkuit silinder kecil |
|
KQ2E06-00 |
6 |
Rangkaian katup solenoid standar (paling populer) |
|
KQ2E08-00 |
8 |
Sirkuit silinder aliran tinggi |
|
KQ2E10-00 |
10 |
Sekat jalur udara utama |
|
KQ2E12-00 |
12 |
Penetrasi sumber udara utama |
|
KQ2E16-00 |
16 |
Pipa utama aliran besar |
3.2 Penyatuan Sekat Tabung Ganda Mini Ringkas (KQ2EXX-00J)
Fitur Struktur:
• Desain miniatur yang dioptimalkan untuk peralatan mikro dan panel tipis, panjang keseluruhan lebih pendek & diameter ulir lebih kecil dibandingkan versi standar
• Cocok untuk panel tipis dan ruang pemasangan yang sempit, skenario kabel yang padat
• Parameter kinerja sama dengan model standar, hanya ukuran fisiknya yang diperkecil
|
Model |
Tabung OD ΦD (mm) |
Aplikasi Khas |
|
KQ2E02-00J |
2 |
Sekat silinder / sensor ultra-mini |
|
KQ2E23-00J |
3.2 |
Kabel padat untuk perangkat mikro |
|
KQ2E04-00J |
4 |
Panel kompak pada peralatan kecil |
|
KQ2E06-00J |
6 |
Kabinet kontrol tipis/panel peralatan |

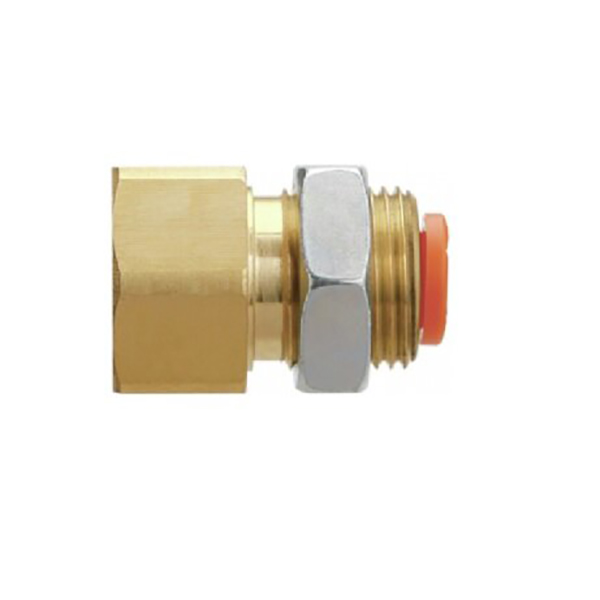

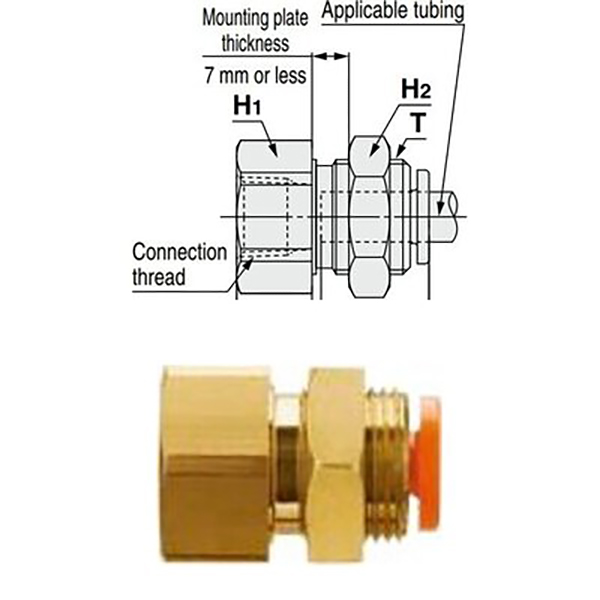

3.3 Penyatuan Sekat Benang Wanita ke Tabung (KQ2EXX-YY)
Fitur Struktur:
• Salah satu ujung ulir betina Rc (sambungkan katup solenoid, silinder, pulau katup di dalam panel), ujung lainnya port dorong untuk pipa eksternal
• Dilengkapi dengan bagian berulir dan mur pengunci untuk penetrasi & pemasangan panel. Sadarilah pemasangan: katup berulir internal + tabung udara eksternal
• Port ulir secara langsung mengawinkan katup berulir standar; hanya port push-in yang terbuka panel luar untuk pemasangan kabel yang rapi & anti-salah pengoperasian
|

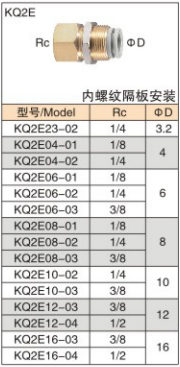

Model |
Benang Rc Wanita |
Tabung OD ΦD (mm) |
Aplikasi Khas |
|
KQ2E04-01 |
RC1/8 |
4 |
Pemasangan panel katup solenoid kecil |
|
KQ2E06-01 |
RC1/8 |
6 |
Pemasangan panel katup solenoid standar (paling populer) |
|
KQ2E06-02 |
RC1/4 |
6 |
Rangkaian panel silinder tekanan sedang |
|
KQ2E08-02 |
RC1/4 |
8 |
Rangkaian panel silinder aliran tinggi |
|
KQ2E10-03 |
RC3/8 |
10 |
Rangkaian panel silinder tekanan tinggi |
|
KQ2E12-04 |
RC1/2 |
12 |
Pemasangan panel pulau katup sumber udara utama |
|
Barang |
Parameter |
|
Cairan yang Berlaku |
Udara bertekanan, vakum, air bersih (tidak beku) |
|
Tekanan Operasi |
-100kPa (vakum) ~ 1,0MPa |
|
Tekanan Meledak |
3.0MPa @ 23℃ |
|
Kisaran Suhu |
-5℃ ~ +60℃ (Air: 0~40℃) |
|
Tabung yang Kompatibel |
Tabung PU, tabung nilon, tabung nilon lembut, tabung FEP / PFA PTFE |
|
Bahan |
Badan Dorong: Plastik rekayasa PBT putih, tahan benturan & korosi |
Panduan Seleksi
• Tabung udara melalui kabinet kontrol / panel peralatan, pipa di kedua sisi → KQ2EXX-00
• Solenoid / silinder dipasang di dalam panel, tabung di luar → KQ2EXX-YY
• Peralatan miniatur / panel tipis, ruang sempit terbatas → KQ2EXX-00J
Catatan Instalasi
1. Rekomendasi ukuran lubang panel:
•Tabung Φ4Φ6: Diameter lubang yang disarankan Φ15mm
•Tabung Φ8Φ10: Diameter lubang yang disarankan Φ20mm
•Tabung Φ12Φ16: Diameter lubang yang disarankan Φ24mm
2. Batas ketebalan panel: Versi standar ≤7mm; versi J kompak ≤5mm
3. Persiapan tabung: Potong tabung rata dan bebas duri. Masukkan sepenuhnya hingga terdengar bunyi klik untuk mencegah kebocoran.
4. Pengikat mur: Kencangkan dengan mengencangkan mur pengunci yang tersedia setelah melewati panel; Pita PTFE tidak diperlukan untuk tipe A (segel paking terintegrasi).
5. Aplikasi vakum: Pilih tipe A dengan segel NBR untuk retensi vakum yang stabil.
|
Model |
Struktur |
Tujuan Inti |
Perbedaan |
|
KQ2E |
Serikat Sekat |
Penetrasi panel, transisi sirkuit udara antara selungkup dalam & luar |
Dilengkapi dengan mur pengunci untuk pemasangan panel |
|
KQ2H |
Persatuan Lurus |
Sambungan tabung sebaris |
Tidak ada bagian berulir, tidak dapat diperbaiki melalui panel |
|
KQ2L |
Siku 90° |
Perubahan arah sudut kanan |
Tidak dirancang untuk pemasangan penetrasi panel |
• Sekat kabinet kontrol: KQ2E06-00 mengeluarkan pipa internal dari kabinet untuk menghubungkan silinder eksternal, kabel rapi
• Pemasangan panel katup solenoid: KQ2E06-01A untuk panel bagian dalam katup, hanya port push-in yang terbuka secara eksternal, rapi dan anti-sentuh
• Penetrasi partisi ruang bersih: Penetrasi saluran udara tertutup antara ruang bersih dan peralatan tanpa merusak lingkungan bersih
• Kabel padat untuk peralatan kompak: KQ2E04-00J untuk panel tipis pada mesin kecil guna menghemat ruang untuk tata letak multi-sirkuit
