Merek: SOLH oleh Richge Technology | Perlengkapan Tee Pneumatik Satu Sentuhan Tipe Y KQ2D
 |
 |
 |
Seri KQ2D adalah fitting push-in tee cabang tipe Y yang termasuk dalam keluarga fitting sekali sentuh pneumatik KQ2 penuh SOLH. Mengadopsi desain push-to-connect tanpa alat, alat ini secara efisien membagi satu sumber udara menjadi dua sirkuit udara paralel untuk sistem pneumatik otomasi.
Klasifikasi Struktural: Struktur 1-in 2-out bercabang berbentuk Y, tersedia dalam tiga jenis: tee Y tabung berdiameter sama, tee Y ulir R lancip imperial, dan tee Y ulir M halus metrik.
Bahan & Kompatibilitas: Bodi PBT berkekuatan tinggi, cakar penahan baja tahan karat, cincin penyegel karet nitril NBR. Kompatibel dengan tabung poliuretan PU dan tabung nilon PA, tujuan ganda untuk pipa tekanan positif udara terkompresi dan pipa tekanan negatif vakum.

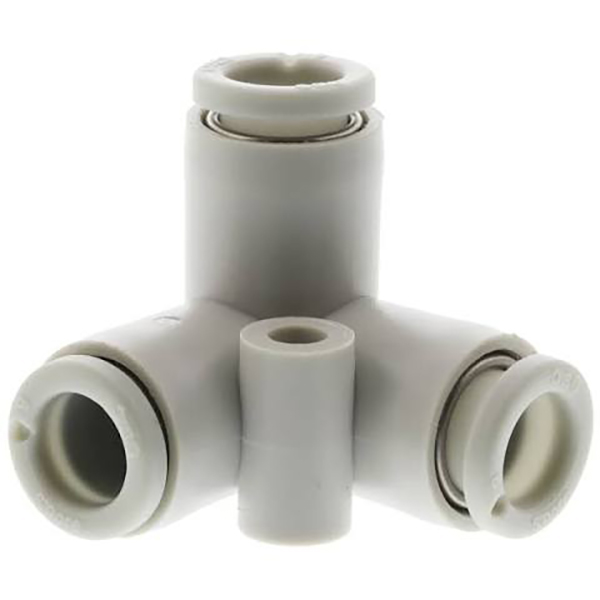

2.1 Tee Y Diameter Sama (KQ2Dxx-00, Ukuran Sama 3 Arah Tanpa Benang)
Ketiga port mengadopsi diameter tabung yang identik, desain tanpa ulir untuk distribusi udara 1-ke-2 yang seimbang dalam sistem pipa dengan spesifikasi yang sama.
|
Model |
Diameter Luar Tabung ΦD (mm) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

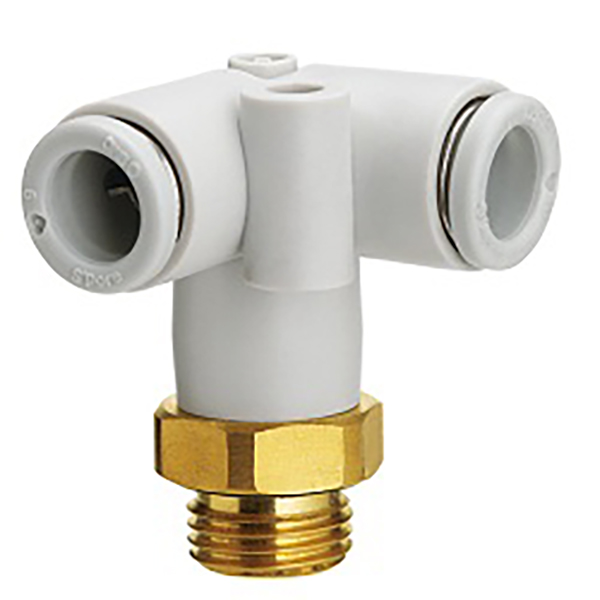

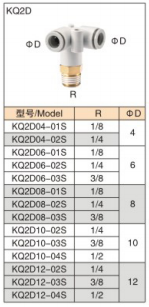

2.2 Imperial Taper Male Thread RY Tee (Saluran Masuk Benang Bawah, Saluran Keluar Tabung Ganda)
Benang jantan lancip R imperial bawah untuk saluran masuk sumber udara, dua port dorong paralel atas untuk sambungan tabung, cocok untuk pemasangan berulir dan percabangan sumber udara tetap.
|
Model |
Spesifikasi Benang R |
Diameter Luar Tabung ΦD (mm) |
|
KQ2D04-01S |
R1/8 |
4 |
|
KQ2D04-02S |
R1/4 |
4 |
|
KQ2D06-01S |
R1/8 |
6 |
|
KQ2D06-02S |
R1/4 |
6 |
|
KQ2D06-03S |
R3/8 |
6 |
|
KQ2D08-01S |
R1/8 |
8 |
|
KQ2D08-02S |
R1/4 |
8 |
|
KQ2D08-03S |
R3/8 |
8 |
|
KQ2D10-02S |
R1/4 |
10 |
|
KQ2D10-03S |
R3/8 |
10 |
|
KQ2D10-04S |
R1/2 |
10 |
|
KQ2D12-02S |
R1/4 |
12 |
|
KQ2D12-03S |
R3/8 |
12 |
|
KQ2D12-04S |
R1/2 |
12 |

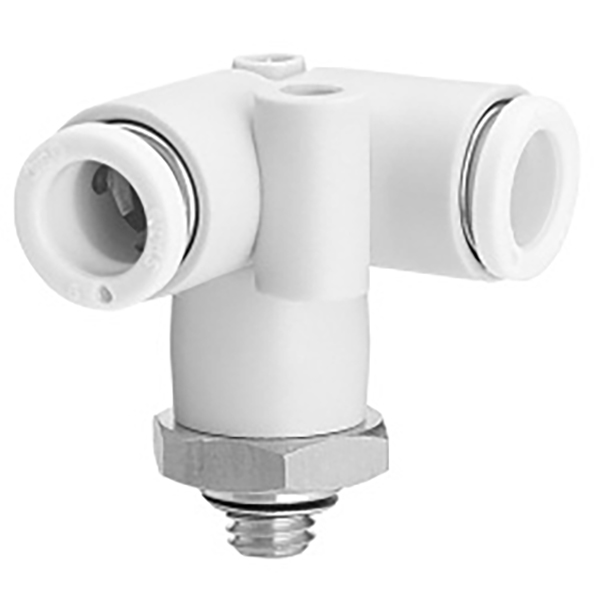

2.3 Metrik Benang Pria Halus M Y Tee (Saluran Masuk Benang M Bawah, Saluran Keluar Tabung Ganda)
Benang jantan halus metrik presisi bawah, struktur kompak untuk modul pneumatik miniatur dan perpipaan peralatan otomasi ruang kecil.
|
Model |
Spesifikasi Benang Metrik |
Diameter Luar Tabung ΦD (mm) |
|
KQ2D04-M5 |
M5×0,8 |
4 |
|
KQ2D04-M6 |
M6×1.0 |
4 |
|
KQ2D06-M5 |
M5×0,8 |
6 |
|
KQ2D06-M6 |
M6×1.0 |
6 |
|
Barang |
Parameter |
|
Tabung yang Kompatibel |
Tabung poliuretan PU, tabung pneumatik nilon PA |
|
Rentang Tekanan Kerja |
Vakum -100kPa ~ Tekanan positif 1,0MPa |
|
Suhu Operasional |
0℃ ~ 60℃ |
|
Perakitan & Pembongkaran |
Penguncian otomatis setelah penyisipan tabung; Tekan cincin pelepas putih untuk mengeluarkan pipa |
|
Bahan Inti |
Bodi PBT, cakar baja tahan karat, segel karet NBR |
• Distribusi sumber udara 1-ke-2 untuk jalur produksi otomatis dan sirkuit pneumatik perlengkapan
• Pasokan udara sinkron cangkir hisap ganda untuk sistem vakum efektor ujung robot
• Pemisahan pipa paralel untuk operasi sinkron dua silinder
• Perutean pipa yang ringkas dan rapi untuk peralatan pneumatik ruang sempit
• Kaus Tipe Y KQ2D: Mengadopsi bifurkasi berbentuk Y yang halus dengan dua outlet paralel. Memiliki turbulensi aliran udara yang lebih rendah dan penurunan tekanan yang lebih kecil, sehingga memberikan distribusi aliran udara yang lebih seimbang. Dioptimalkan untuk ruang pemasangan yang sempit dan perutean pipa paralel di sisi yang sama, sangat cocok untuk mangkuk hisap sinkron ganda dan sistem silinder ganda.
• Kaus Tipe T KQ2T: Struktur berbentuk T ortogonal klasik dengan percabangan lateral vertikal. Dirancang untuk pengalihan pipa lateral vertikal 90° standar, ideal untuk tata letak alat berat reguler dan skenario percabangan lateral pipa utama.
• Tip Seleksi: MemilihKQ2D untuk ruangan sempit dan pipa tersebar paralel pada sisi yang sama; MemilihKQ2T untuk saluran pipa lateral vertikal dan tata letak percabangan sudut kanan tradisional.
