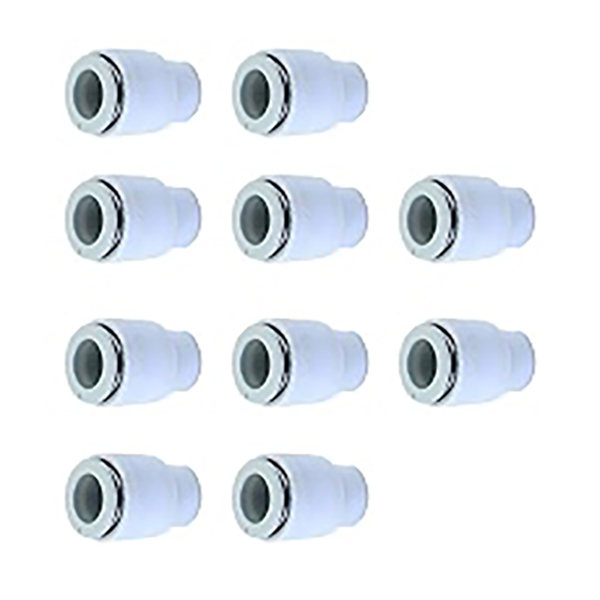

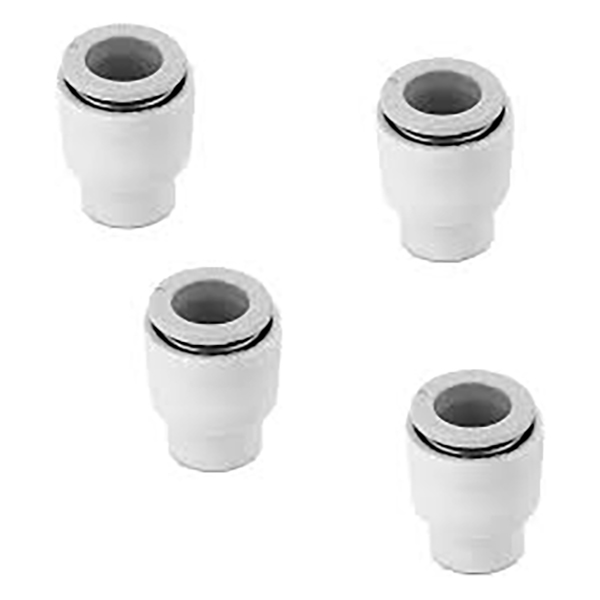

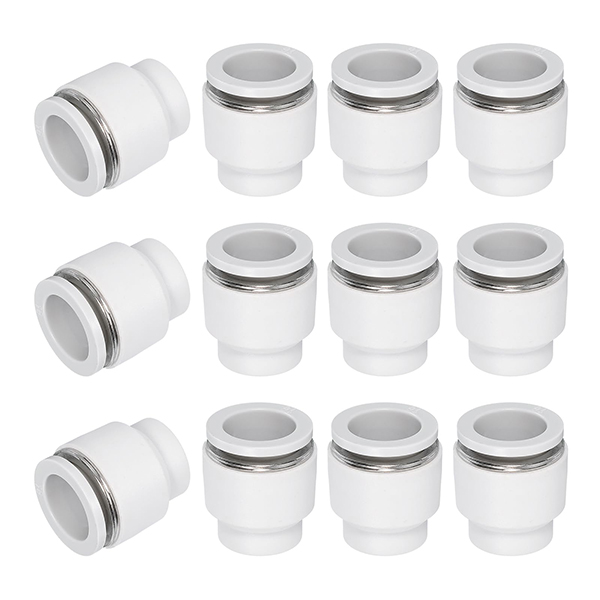

KQ2C Plastik Tutup Ujung Wanita Push Fit

Tutup Tekan Seri SOLH KQ2C | Steker Tabung Pneumatik untuk Perlengkapan Sekali Sentuh KQ2

Merek: SOLH oleh Richge Technology | Steker Tabung Push-In Setara SMC KQ2C untuk Perlengkapan Seri KQ2

1. Ikhtisar Produk

     KQ2C adalah tutup dorong khusus (steker tabung) yang dipadukan dengan alat kelengkapan pneumatik seri SOLH KQ2. Ini dirancang untuk penyegelan sementara pada port tabung udara dorong yang tidak terpakai untuk menutup sirkuit udara dengan cepat, aksesori penting untuk commissioning sistem pneumatik dan pemeliharaan port yang dipesan.

2. Aturan Penamaan Kode Model

  Format: KQ2C□□
     KQ2: Seri pemasangan sekali sentuh generasi ke-2 SMC
     C: Tutup, sumbat tabung dorong
     □□: Diameter luar tabung yang cocok (mm)
  Contoh:
     KQ2C04: Cocok untuk port dorong Φ4mm
     KQ2C06: Sesuai dengan port push-in Φ6mm (ukuran paling populer)
     KQ2C08: Cocok untuk port dorong Φ8mm

3. Struktur & Fitur Inti

3.1 Desain Struktural

      Desain dorong silinder dengan pipa udara pencocokan profil, langsung dimasukkan ke port sekali sentuh

      Prinsip penyegelan: Kompres segel NBR internal di dalam fitting setelah dimasukkan untuk membentuk penyegelan yang andal, tidak diperlukan alat tambahan

      Desain anti-jatuh: Dikunci dengan kuat oleh rahang baja tahan karat di dalam port dorong setelah dimasukkan. Tekan kerah pelepas pada fitting untuk melepas tutupnya dengan mudah.

3.2 Keuntungan Utama

     • Pasang dan mainkan: Pemasangan tanpa alat, masukkan langsung ke port segel, perakitan & pembongkaran cepat

     • Kompatibilitas penuh: Bekerja dengan semua port sekali sentuh seri KQ2 termasuk tipe T/L/U/E/UD/UT/VD/VT

     • Performa yang andal: Dinilai untuk tekanan kerja sistem penuh, mendukung vakum hingga -100kPa tanpa risiko kebocoran

     • Ukuran kompak: Menghemat jejak pemasangan, ideal untuk lemari kontrol dan ruang mesin internal yang sempit

     • Bahan tahan lama: Bodi plastik rekayasa PBT + cincin penyegel NBR, tahan benturan dan tahan korosi untuk masa pakai yang lama

4. Daftar Model Standar

5. Spesifikasi Teknis Umum

6. Skenario Aplikasi

     • Penyegelan port cadangan yang ditugaskan: Segel port push-in yang tidak digunakan selama commissioning alat berat untuk mencegah kebocoran udara; sambungkan tabung setelah pengujian selesai

     • Penutupan port cadangan: Segel port cadangan pada pulau katup dan alat kelengkapan manifold (KQ2UD/KQ2UT) untuk memblokir debu dan kebocoran udara yang tidak disengaja

     • Penyegelan sirkuit yang dinonaktifkan sementara: Menyegel port sirkuit silinder yang dinonaktifkan sementara selama pemeliharaan peralatan tanpa mempengaruhi sirkuit kerja lainnya

     • Sirkuit vakum anti bocor: Tutup port cangkir hisap yang tidak digunakan pada peralatan vakum untuk menjaga tingkat vakum tetap stabil

7. Catatan Penggunaan

     •Pemeriksaan kompatibilitas: Pilih ukuran port yang cocok dengan tutup secara ketat. port Φ6 hanya menerima KQ2C06; ukuran yang tidak cocok menyebabkan kegagalan segel atau kegagalan penyisipan.

     •Penyisipan penuh: Dorong tutup sepenuhnya ke dalam port hingga terdengar bunyi klik, memastikan rahang terkunci untuk penyegelan yang andal.

     •Metode pelepasan: Tekan kerah pelepas pada fitting sambil menarik tutupnya ke arah luar. Jangan menarik dengan keras untuk menghindari kerusakan pada rahang bagian dalam.

     • Batas kondisi kerja: Tidak cocok untuk gas korosif, uap suhu tinggi, dan media khusus lainnya, hanya untuk aplikasi pneumatik & vakum standar.

     • Perawatan & penggantian: Ganti tutup bila cincin segel sudah tua atau rusak untuk menghindari kebocoran udara akibat kegagalan penyegelan.

8. Perbandingan: Tutup Push-In KQ2C vs Steker Berulir
