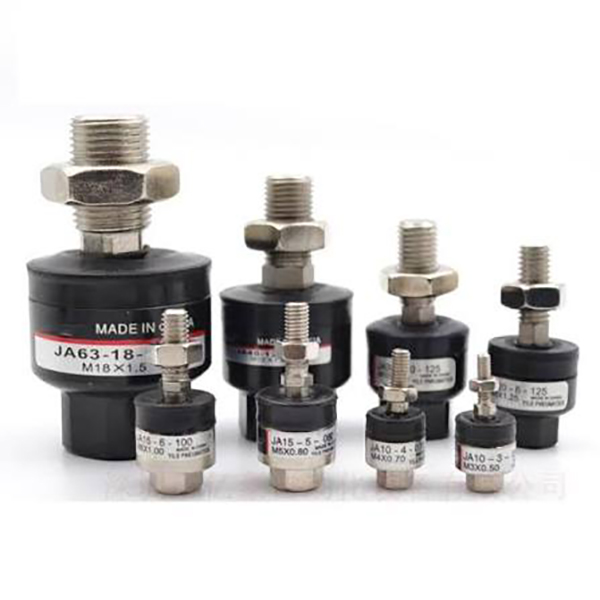

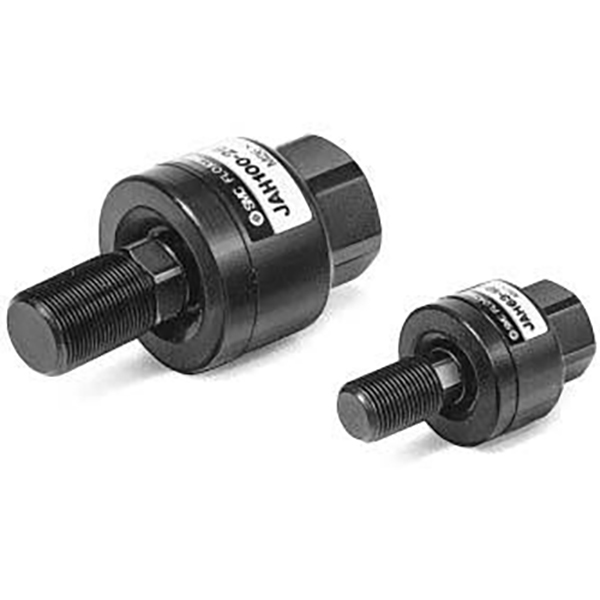

Sambungan Apung Seri JA / JB / JC / JS

Sambungan Apung Seri SOLH JA / JB / JC / JS | Konektor Ujung Batang Pneumatik Setara SMC

Merek: SOLH oleh Richge Technology | Sambungan Apung Standar SMC, Penggantian Langsung

1. Ikhtisar Produk

  Sambungan mengambang bertindak sebagai artikulasi fleksibel antara batang piston silinder dan beban. Fungsi intinya adalah untuk menyerap ketidakselarasan pemasangan dan kesalahan paralelisme. Melindungi batang piston dari gaya dorong samping, mengurangi risiko tekukan, keausan tidak normal, dan kemacetan. Ini adalah aksesori penting standar untuk mesin otomasi.

2. Klasifikasi & Perbedaan Empat Seri

3. Spesifikasi Teknis Umum

   Sudut Ayun: ±5° untuk JA/JB/JS; model JC tertentu hingga ±10°

   Offset yang Diijinkan: 0,5~1 mm (JA); 0,5mm (JB/JC/JS)

     • Suhu Pengoperasian: -5~+70℃ (standar); -10~+120℃ (JS baja tahan karat)

     • Ukuran Benang: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, disesuaikan dengan lubang silinder

     • Tekanan Kerja: ≤1 MPa untuk pneumatik; ≤3,5 MPa untuk versi hidrolik tugas berat

4. Penjelasan & Contoh Kode Model

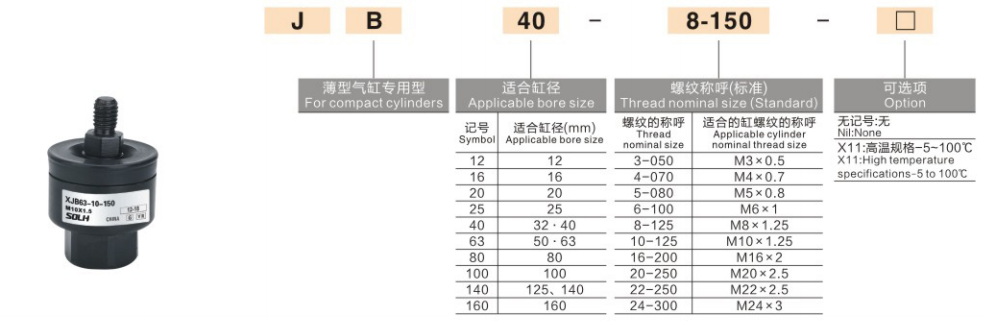

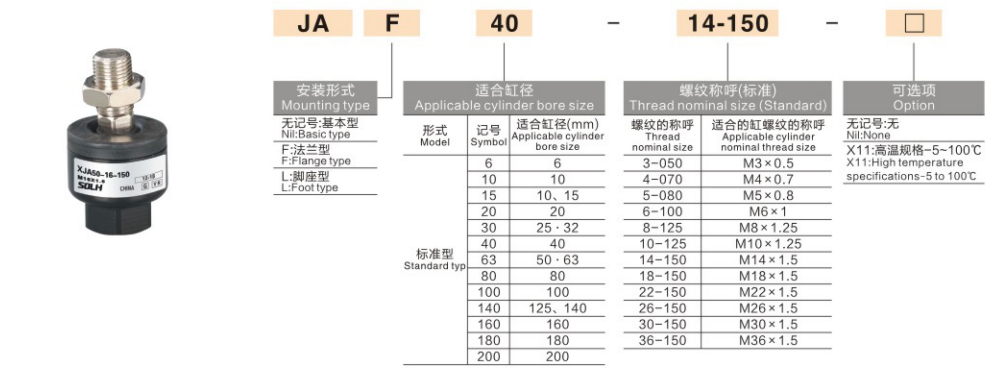

  Ambil JA20-8-100 / JB16-6-080 sebagai referensi:
  Awalan JAJB/JC/JS = tipe seri
  Nomor 1 (20/16): lubang silinder yang cocok Φ20 / Φ16
  Nomor 2 (86): ulir batang piston M8×1.25 / M6×1.0
  Akhiran (100080): dimensi pemasangan/kode batang, sesuai dengan panjang keseluruhan standar

5. Panduan Seleksi 3 Langkah

  1. Pilih seri berdasarkan jenis silinder

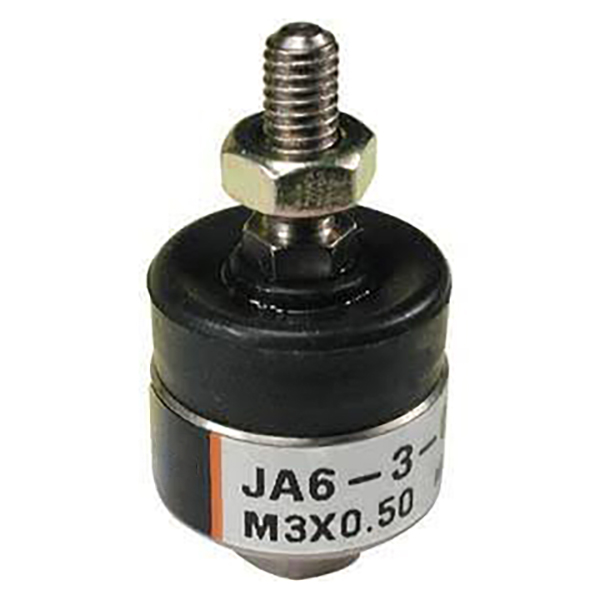

     Silinder standar (SC  SI / CP96) → JA, prioritas umum

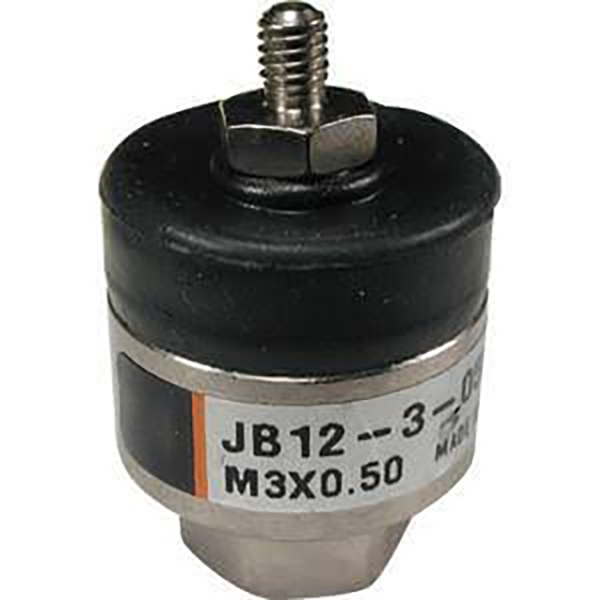

     Silinder tipis (CQ2  CDQ2) → JB, ruang kompak

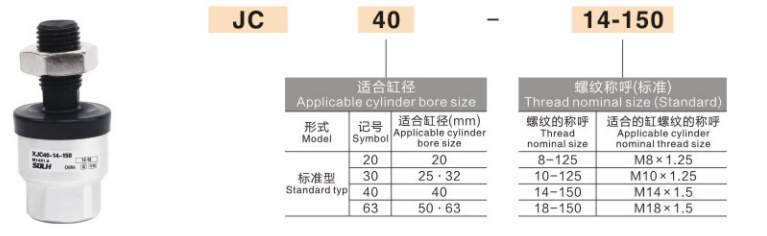

     Silinder mikro  tata letak sangat ketat → JC sangat pendek

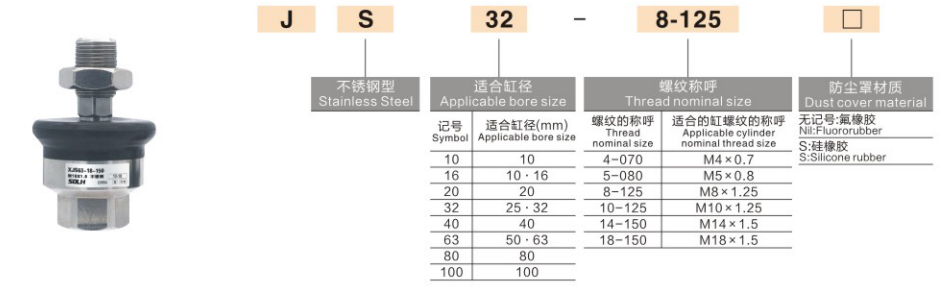

     Lingkungan medis / basah / korosif makanan → Baja tahan karat JS

  2. Cocokkan benang dan ukuran lubang
     Pastikan ulir batang piston (M5  M8 / M10 dll.) dan lubang silinder. Catatan: lubang yang sama dari merek yang berbeda mungkin memiliki spesifikasi ulir yang berbeda, selalu verifikasi dengan gambar silinder sebenarnya.

  3. Cocokkan beban dan kondisi kerja
     Pneumatik standar: seri standar OK
     Hidraulik beban berat: pilih sambungan apung tugas berat khusus (bukan JA normal)
     Timbal balik frekuensi tinggi: lebih memilih versi penutup debu untuk masa pakai lebih lama

6. Catatan Instalasi & Pengoperasian

     • Lepaskan tutup debu sebelum memasangkan ke batang piston, pasang kembali setelah perakitan untuk menghindari rusaknya tutup.

     • Oleskan sedikit pengunci benang anaerobik pada benang. Pita PTFE dilarang; serpihan dapat menyumbat sambungan bola.

     • Ikuti torsi pengencangan yang ditentukan. Pengetatan yang berlebihan mengunci sambungan bola dan menonaktifkan fungsi mengambang.

     • Ayunkan secara manual setelah pemasangan untuk memastikan gerakan bebas tanpa lengket.

7. Pernyataan Penggantian SOLH

     Sambungan apung SOLH JA/JB/JC/JS sepenuhnya mengikuti pengkodean model SMC, dimensi, dan spesifikasi kinerja. Penggantian langsung suku cadang impor, dengan harga kompetitif dan waktu tunggu lebih pendek, ideal untuk pengurangan biaya peralatan massal.
