Katup Periksa Sambungan Cepat Seri AKH / AKB

Katup Periksa Sambungan Cepat Seri SOLH AKH / AKB (Tipe Selongsong)

Merek: SOLH oleh Richge Technology | Katup Satu Arah Terintegrasi + Pemasangan Push-in

1. Ikhtisar Produk

  Seri AKH / AKB merupakan penggabungan komponen yang terintegrasikatup periksa + fitting push-in cepat, dirancang untuk pencegahan arus balik, penahan tekanan, dan pemutusan vakum di sirkuit pneumatik. Ukuran ringkas, pemasangan cepat, dan tekanan retak sangat rendah.

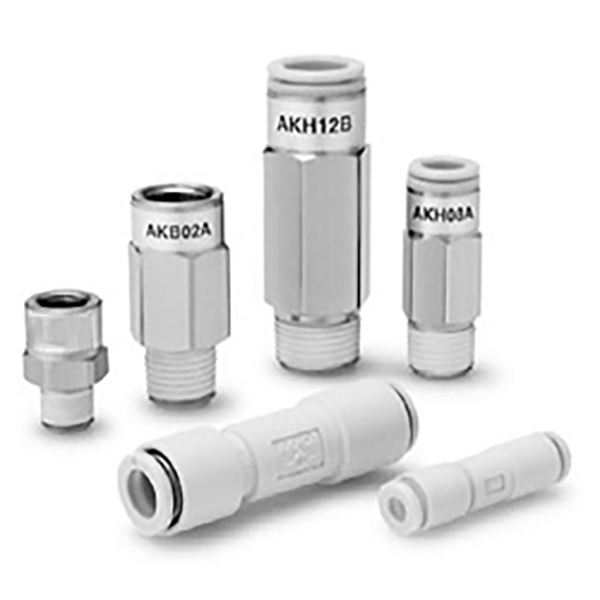

  Perbedaan Inti AKH & AKB

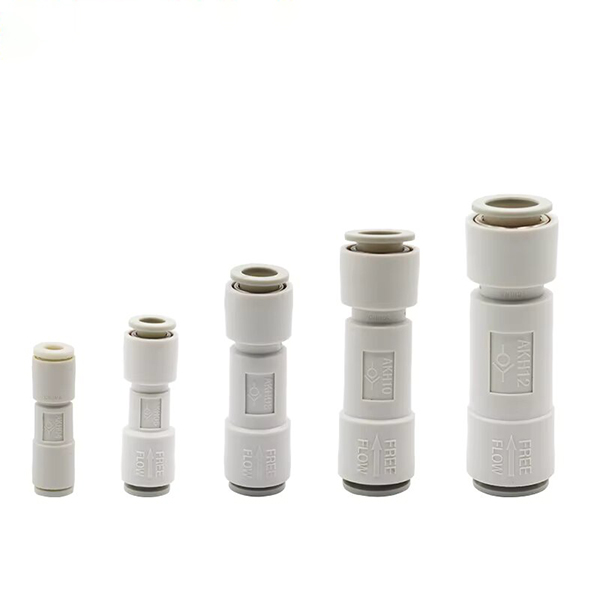

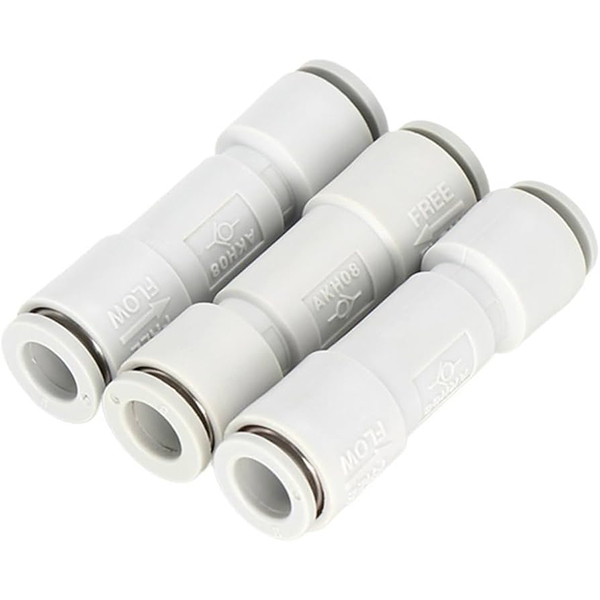

   AKH: Tipe lengan lurus port dorong ganda, kedua sisi untuk pipa udara (Φ4 ~ Φ12).

   AKB: Satu ulir jantan + satu jenis selongsong ulir betina, untuk anti-aliran balik antar port berulir

• AKB‑A: Arah aliran → Thread jantan → Thread betina

• AKB‑B: Arah aliran → Benang betina → Benang jantan

2. Fitur Inti

  1. Tekanan retak sangat rendah:0,005 MPa (5 kPa), cocok untuk sistem vakum (-100 kPa ~ 1 MPa)

  2. Laju aliran tinggi: Luas penampang efektif besar dengan hambatan aliran rendah

  3. Pemasangan cepat dorong: kompatibel dengan nilon PU / PA/tabung nilon lembut; terdengar bunyi “klik” setelah pipa terkunci pada tempatnya

     • Bahan: badan katup PBT/paduan seng; pas kuningan berlapis nikel; rahang mencengkeram baja tahan karat SUS304

     • Tekanan kerja maksimal: 1,5 MPa

     • Suhu pengoperasian: -5℃ ~ +60℃ (tanpa kondisi lapisan gula)

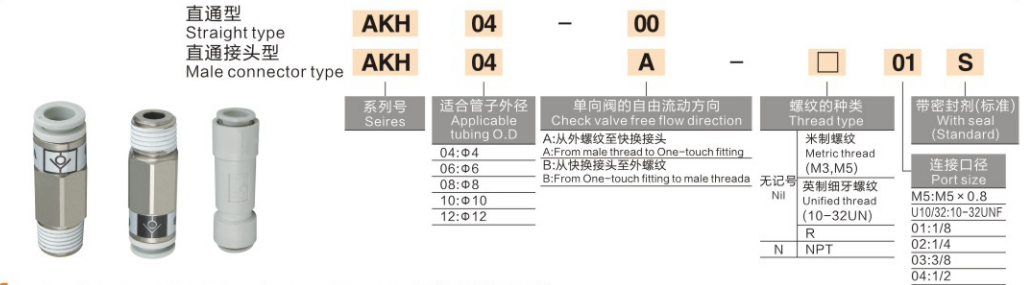

3. Definisi & Contoh Kode Model

 1. AKH (Tipe Dorong Ganda)

      • AKH06‑00: Seri AKH, tabung Φ6, port dorong ganda (-00 = tanpa ulir)

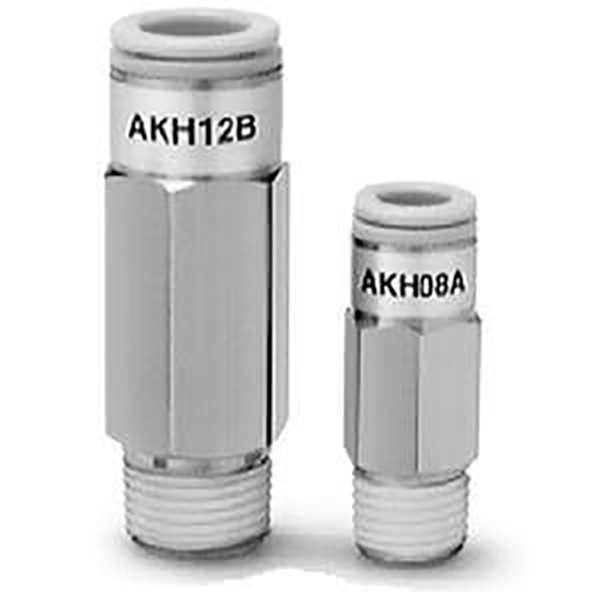

      • AKH08A‑02S: Seri AKH, tabung Φ8, ulir jantan R1/4, sealant ulir S yang sudah diaplikasikan sebelumnya

  2. AKB (Tipe Selongsong Berulir)

     • AKB02A‑02S: Seri AKB, ulir R1/4, arah aliran Tipe A (jantan → betina), sealant pra-pelapisan S

4. Spesifikasi Standar

 1. AKH – Katup Periksa Dorong Ganda

  2. AKB – Katup Periksa Selongsong Berulir

5. Aplikasi Khas

     • Penahan tekanan silinder: Mencegah beban tenggelam atau melayang

     •. Sirkuit vakum: Hindari kebocoran vakum (ideal untuk tekanan retak rendah)

     •. Interlock pompa ganda: Melindungi pompa bertekanan rendah dari aliran balik bertekanan tinggi

     • Anti-arus balik sirkuit cabang: Retensi tekanan independen untuk beberapa aktuator

6. Perbandingan dengan Check Valve Lainnya

     • AKH / AKB: Desain push-in/selongsong cepat terintegrasi, pemasangan kompak & cepat, sambungan pipa langsung

     • AK2000 / AK4000: Jenis pipa ulir, kapasitas aliran lebih tinggi, tanpa port push-in

     • AKP: Dengan pelepas tekanan sisa, didedikasikan untuk keselamatan sirkuit pneumatik
