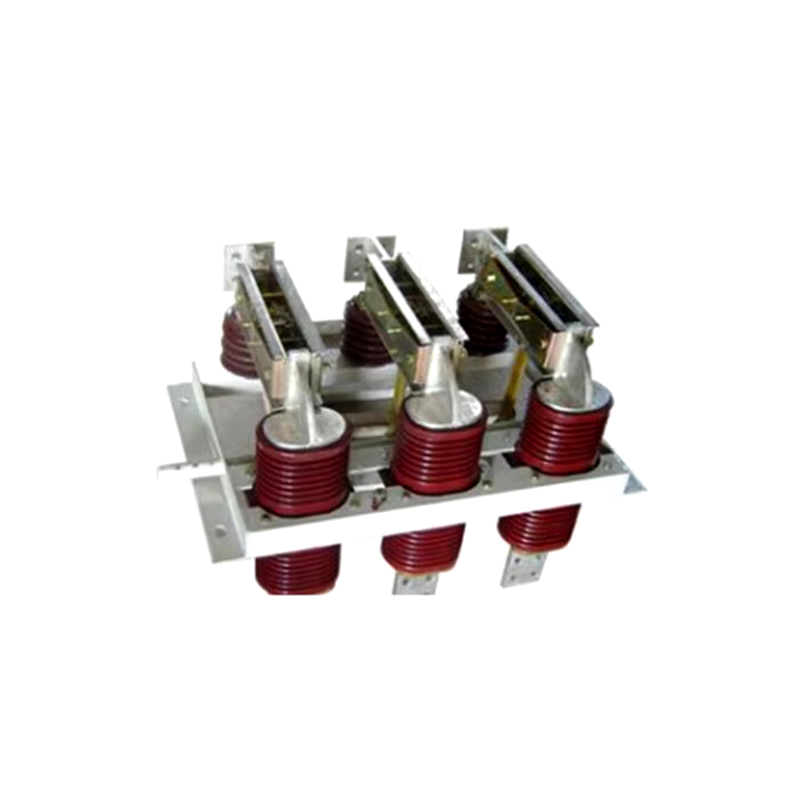

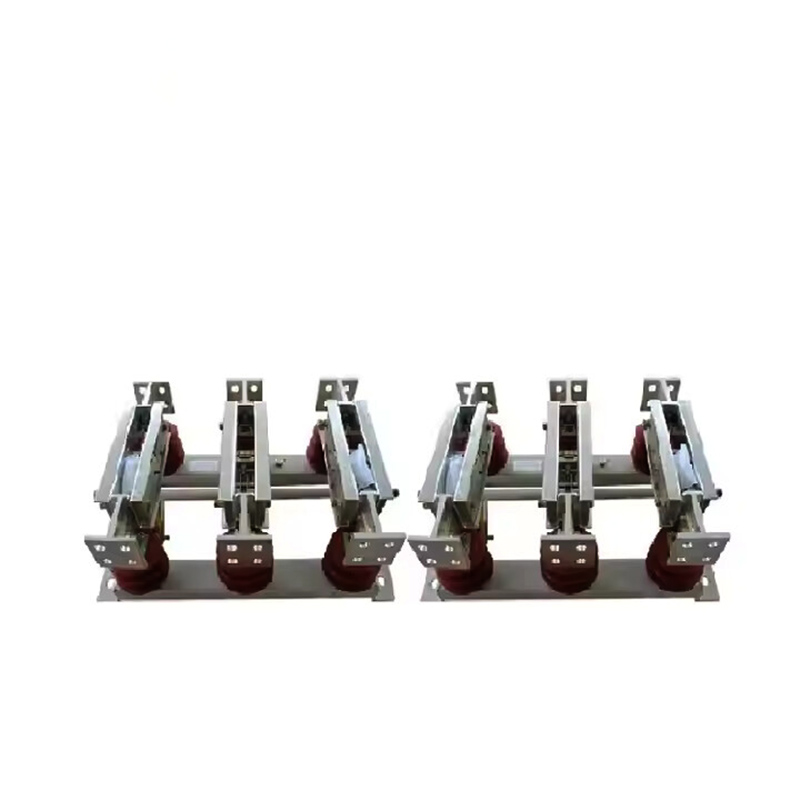

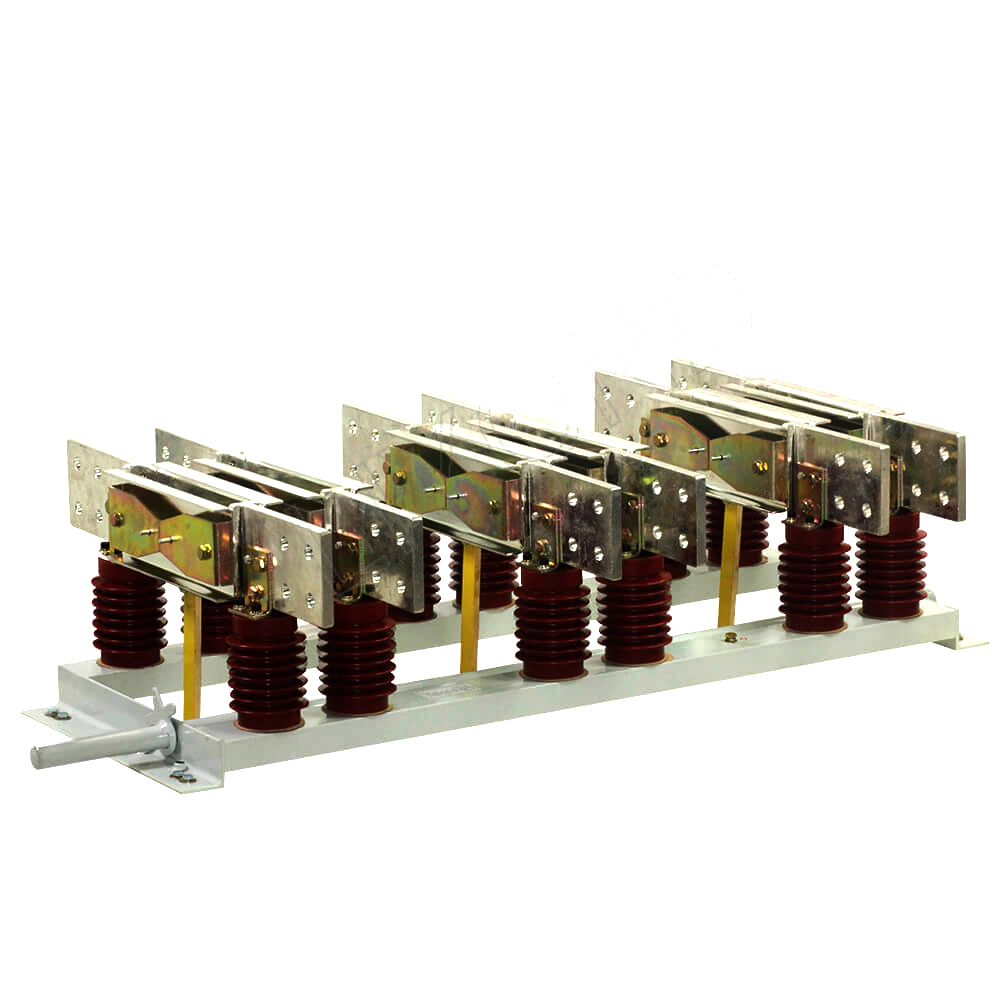

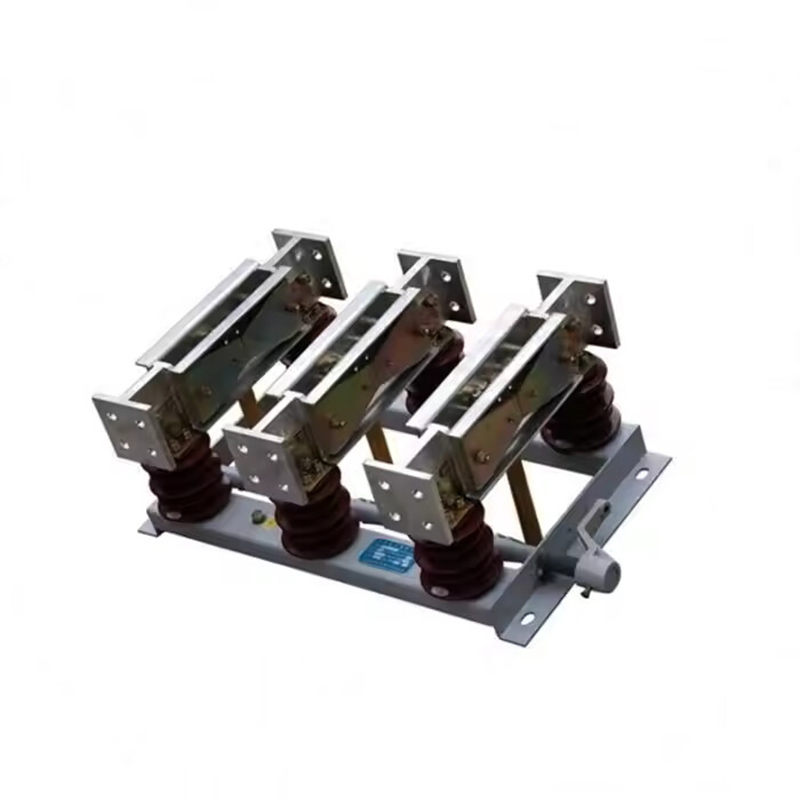

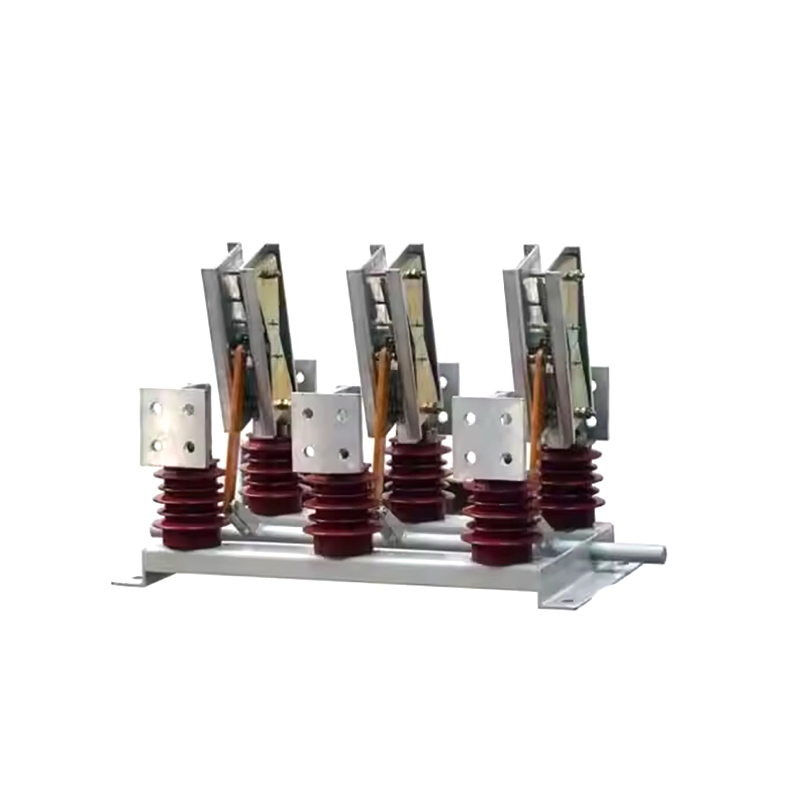

GN22-12 Sakelar Pengisolian Tiga Fase 6300A Tegangan Tinggi Saat Ini Saat Ini

    Seri GN22-12 (C) (D) Seri switchgear tegangan tinggi tegangan tinggi dalam ruangan digunakan dalam sistem daya dengan tegangan pengenal 12kV, 50Hz dan di bawah, untuk menghubungkan, memutuskan atau mengonversi saluran di bawah tegangan tetapi tidak ada beban.

Mekanisme pencocokan: Dilengkapi dengan CS6-1, CS6-2 dan mekanisme operasi manual lainnya, dan mekanisme operasi listrik juga dapat digunakan.

   Serangkaian sakelar ini dioperasikan oleh mekanisme operasi manual CS6-2 atau mekanisme operasi listrik, dan dapat dipasang di sisi kiri atau kanan pemutusan.

Fitur struktural

Produk ini adalah sakelar isolasi arus tinggi dengan struktur pisau bawah tiga fase umum. Ini mengadopsi prototipe penguncian mekanis dengan aksi dua langkah penutupan dan kontak, mencapai kontak bebas keausan, gaya operasi kecil, tekanan kontak tinggi, dan stabilitas termal dinamis yang baik.

Area aplikasi:

Sistem Switchgear: Digunakan dalam switchgear tertutup logam untuk mengisolasi dan melindungi sirkuit listrik.

Peralatan Distribusi Daya: Ideal untuk digunakan dalam gardu listrik, memastikan isolasi sirkuit yang aman selama pemeliharaan.

Pembangkit listrik listrik: digunakan dalam aplikasi dalam ruangan di mana isolasi listrik tegangan tinggi diperlukan untuk operasi dan pemeliharaan yang aman.

Stasiun transformator: Diterapkan dalam gardu transformator untuk isolasi sirkuit transformator yang aman.

Instalasi Energi Terbarukan: Dapat digunakan dalam penyimpanan energi atau sistem energi terbarukan seperti ladang matahari dan angin untuk perlindungan dan isolasi selama pemeliharaan.

Kondisi lingkungan untuk digunakan

1. Suhu Udara Tambi: -15 ℃ ~ 40 ℃, Suhu Rata -Rata Harian ≦ 35 ℃.

2. Kalasan ≦ 1000m.

3. Kondisi Tujuan:

Kelembaban relatif rata -rata harian ≦ 95%, tekanan uap air rata -rata harian ≦ 2.2 kPa;

Kelembaban relatif rata -rata bulanan ≦ 90%, tekanan uap air rata -rata bulanan ≦ 1.8kpa.

4. Intensitas Bumi ≦ 8 derajat.

5. tempat tanpa api, bahaya ledakan, polusi parah, korosi kimia dan getaran parah.

Catatan: Jika kondisi penggunaan produk melebihi ketentuan di atas, pengguna harus bernegosiasi dan menentukan dengan perusahaan.

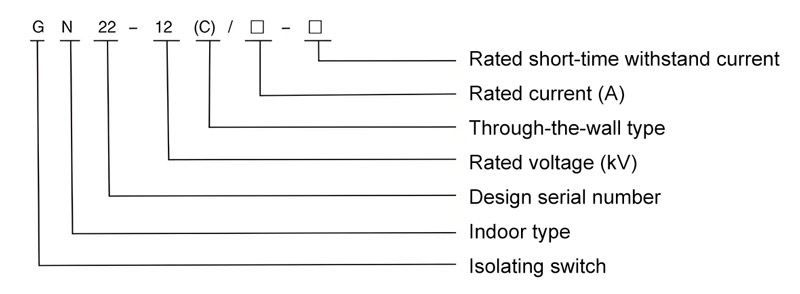

Jelaskan tampilan

Parameter teknis

Model.	Tegangan Dinilai	Nilai arus	4 detik stabilitas termal arus (nilai efektif) ka	Arus stabilitas dinamis (nilai puncak) ka
GN22-12 (C) (D)/2000A	12	2000	50	100
GN22- 12 (C) (D)/2500A	12	2500	50	125
GN22-12 (c) (d)/3150a	12	3150	50	125
GN22- 12 (C) (D)/4000A	12	4000	50	125
GN22-12 (c) (d)/5000a	12	5000	100	250
GN22- 12 (C) (D)/6300A	12	6300	100	250
GN22- 12 (C) (D)/8000A	12	8000	100	250

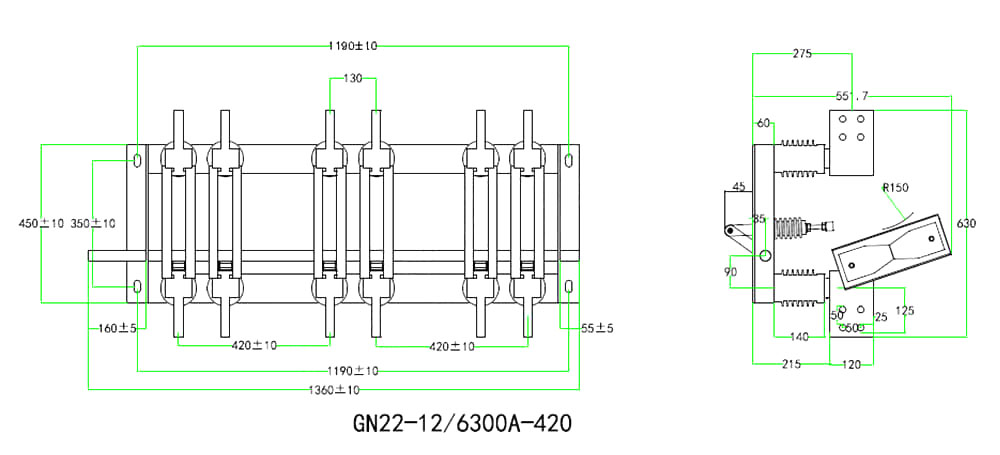

Referensi Gambar Dimensi (6300A)
