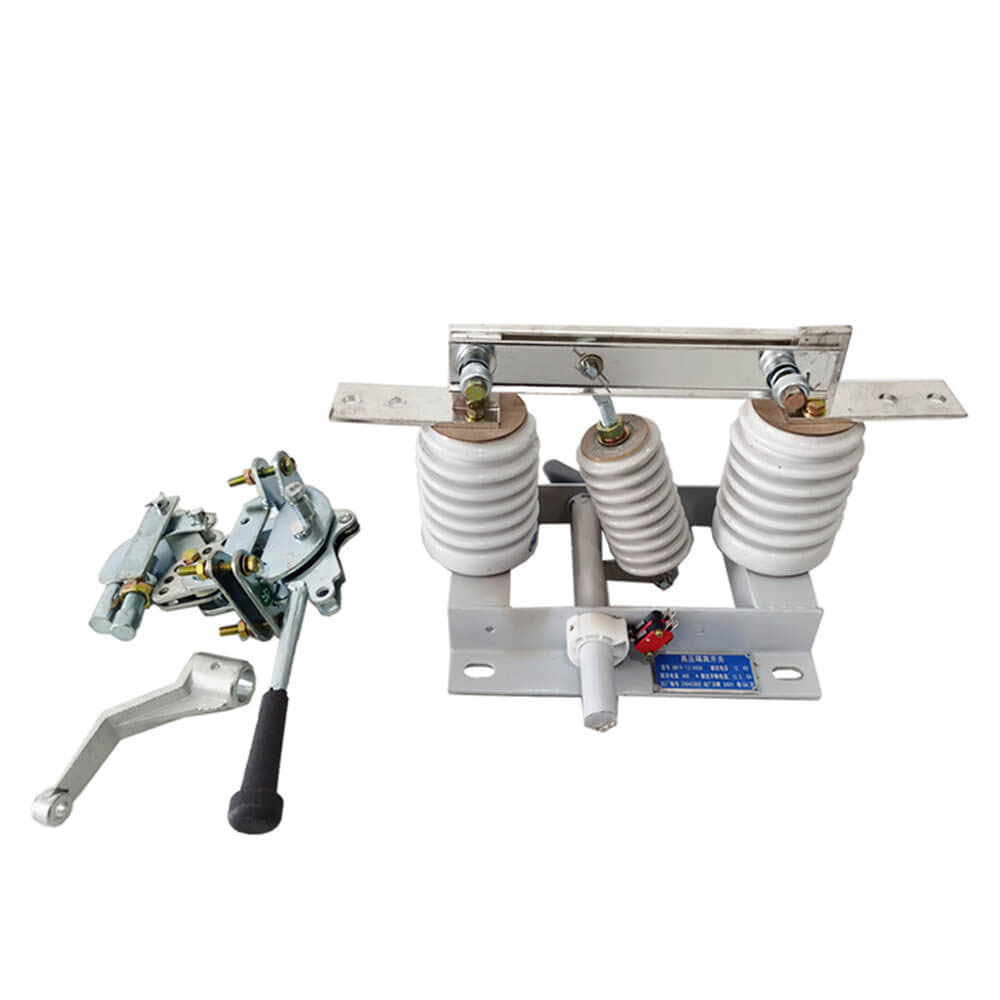

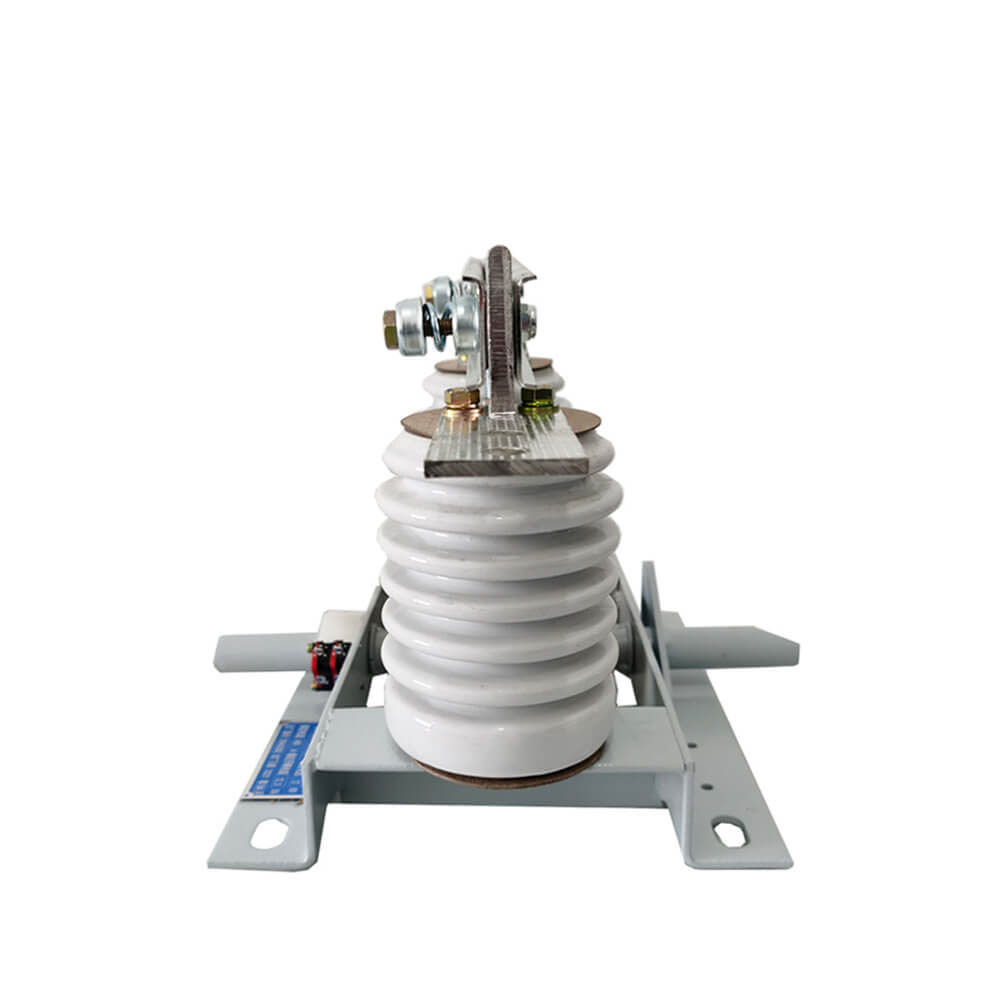

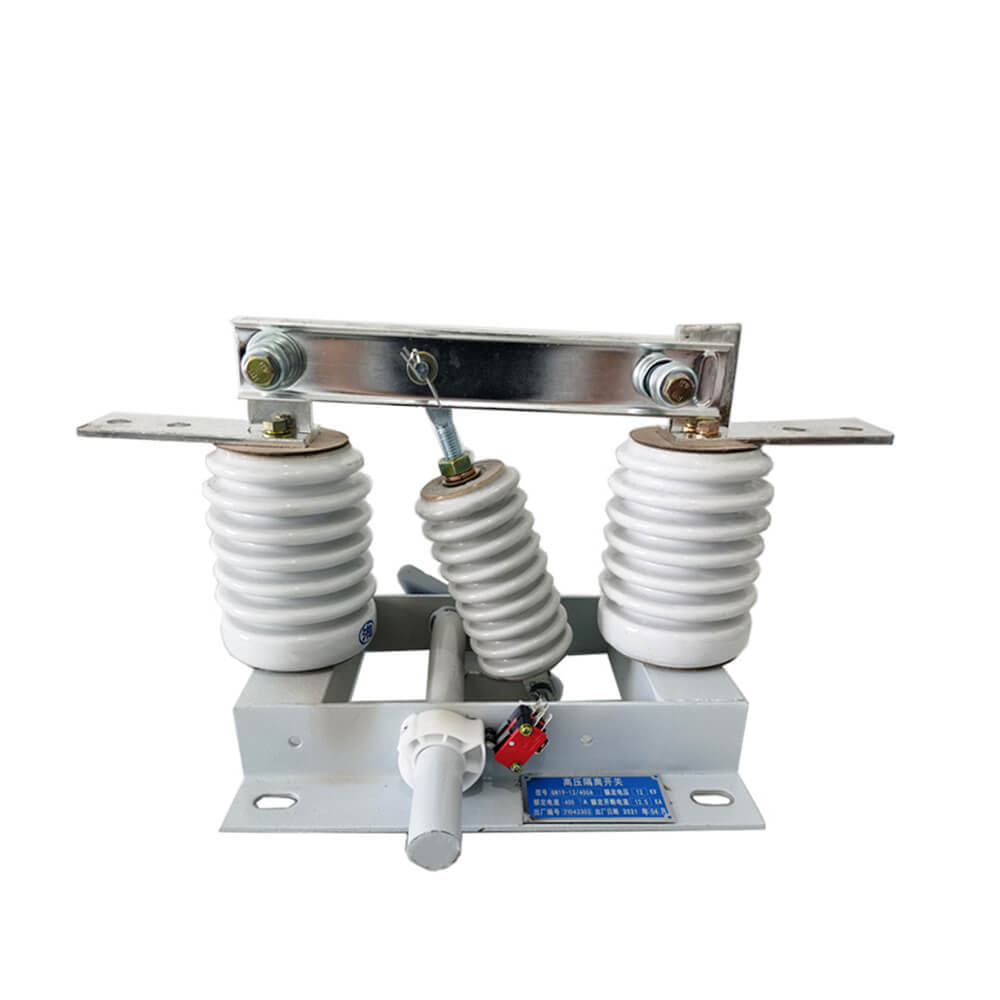

GN19-12 12KV 400A AC/DC Sakelar isolasi tiang tunggal dengan mekanisme operasi 11KV Sakelar pemutusan isolator

Struktur dan Prinsip Kerja

  Bagian konduktif dari sakelar pemutusan GN19-12/400, 630, 1000, 1250 tipe 1250 dipasang pada pangkalan oleh dua isolator pilar untuk setiap fase. (GN19-12C/400, 630, 1000, 1250 tipe memiliki satu isolator pilar dan satu isolator casing porselen.) Tiga fase dipasang secara paralel, dan bagian konduktif terdiri dari kontak statis pisau kontak dan pemegang kontak (atau batang konduktif). Setiap fase pisau kontak terhubung ke tengah isolator dasi, isolator pengikat dan dipasang di dasar spindel yang terhubung. Spindel terhubung ke batang penghubung (disediakan pengguna) dan jenis mekanisme pemindahan CS6-1 melalui pegangan. Pisau kontak penghubung terdiri dari dua pelat tembaga berlapis, yang tidak hanya meningkatkan area disipasi panas pisau kontak untuk menurunkan suhu bawah, tetapi juga meningkatkan kekuatan mekanik pisau kontak, sehingga stabilitas dinamis sakelar ditingkatkan. Salah satu ujung pisau kontak dipasang pada blok kontak (atau pada batang konduktif) dengan baut (mobil Shaw). GN19-12/1000, 1250 bersentuhan dengan pemasangan pelat pengunci magnetik, plus the purposE dari pelat pengunci magnetik adalah bahwa ketika arus hubung singkat yang besar untuk meningkatkan dua pisau kontak alur antara | daya tarik. GN19-12/400, 630 sakelar pemutusan memiliki batas kecil melalui arus, jadi tidak perlu menambahkan pelat pengunci magnetik.

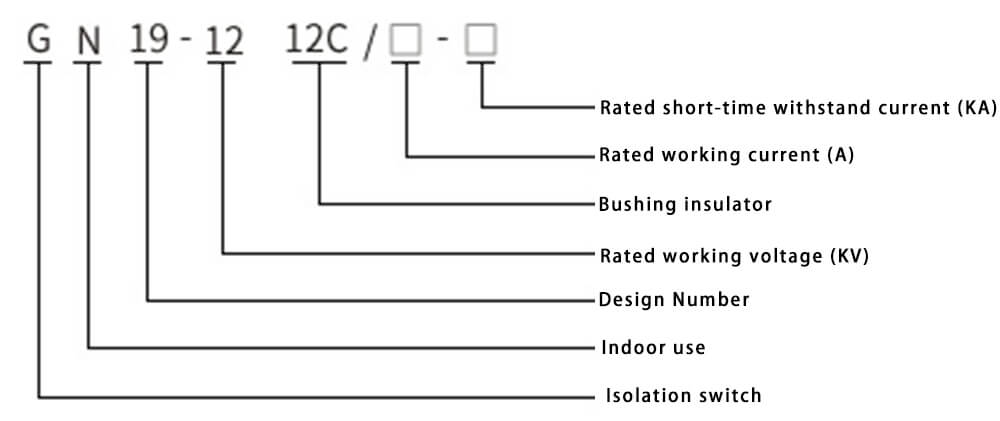

Makna model

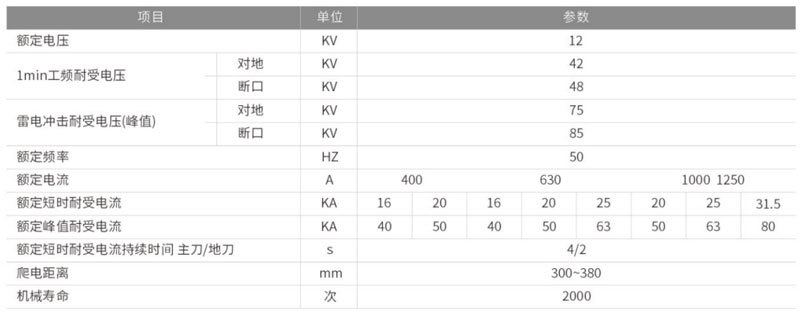

Parameter teknis

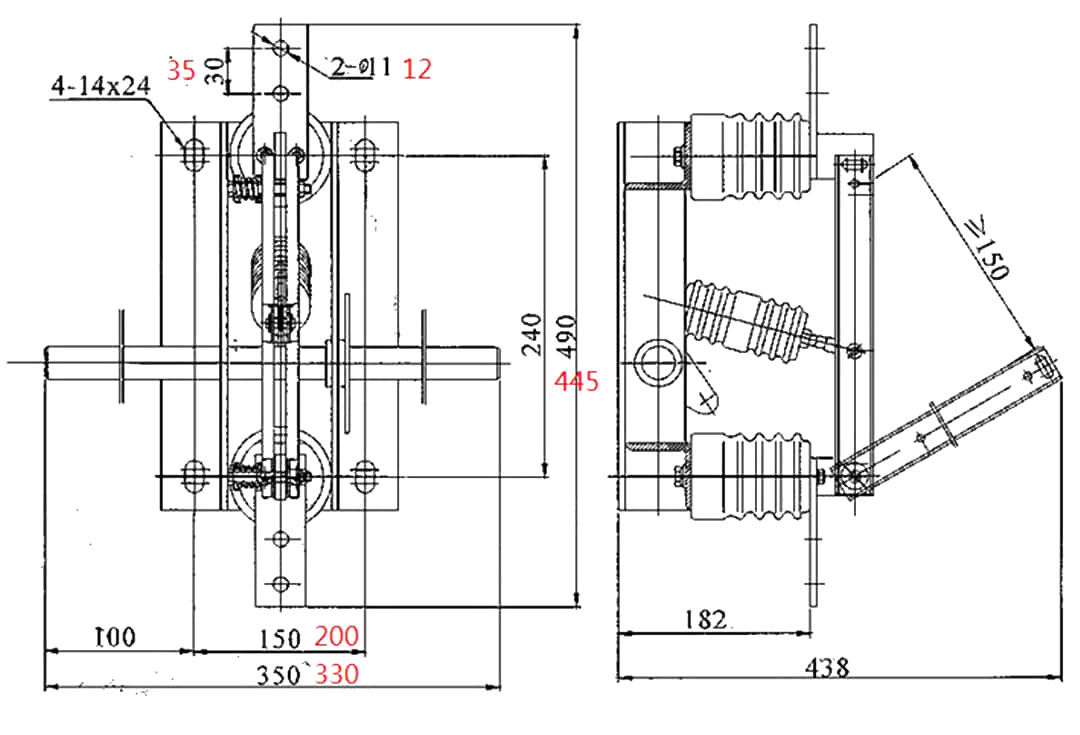

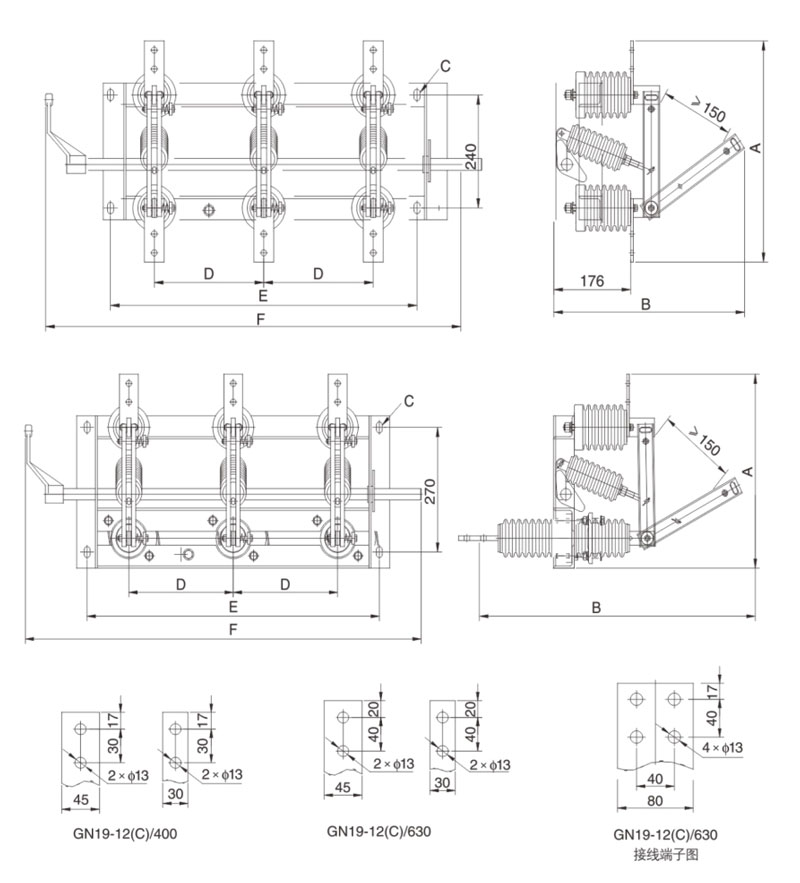

Menggambar

Gunakan kondisi lingkungan

1. Batas atas suhu sekitar +40 ℃, batas bawah -l0 ℃, Catatan: Izinkan penyimpanan dan transportasi di -25 ℃

2. Ketinggian tidak lebih dari 1000m

3. Kelembaban Relatif: Rata -rata harian tidak lebih dari 95%, rata -rata bulanan tidak lebih dari 90%

4. Tekanan Uap Air: Rata-rata harian tidak lebih dari 2,2 × 10-3mpa, rata-rata bulanan tidak lebih dari 1,8 × 10-3mpa

5. Udara di sekitarnya harus bebas dari gas korosif atau mudah terbakar, uap air dan polusi yang jelas lainnya.

6. Tidak ada getaran biasa dan kekerasan.

Catatan: Silakan berkonsultasi dengan pabrikan untuk menyelesaikan masalah jika tidak sejalan dengan kondisi di atas

Instruksi pemesanan

● Terima OEM & ODM: Ya

● Sertifikat: CE, Laporan Uji

● Waktu produksi: 7 ~ 12 hari kerja

● Periode garansi: 12 bulan

● Waktu pengiriman: 15 hari

● Saat memesan sakelar ini, harap tunjukkan spesifikasi model, tegangan dinilai, arus pengenal dan data teknis lainnya.

● Jika ada persyaratan khusus, Anda dapat menegosiasikan kami untuk menyelesaikannya.
