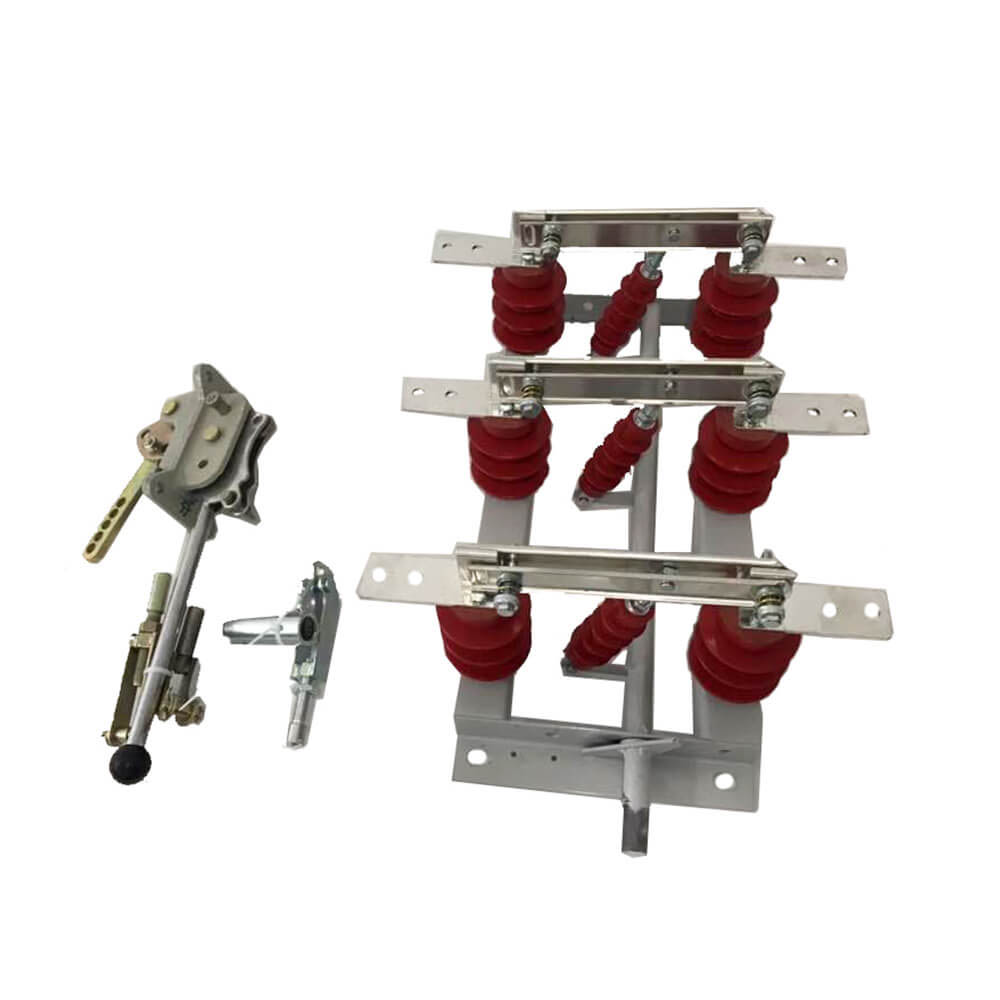

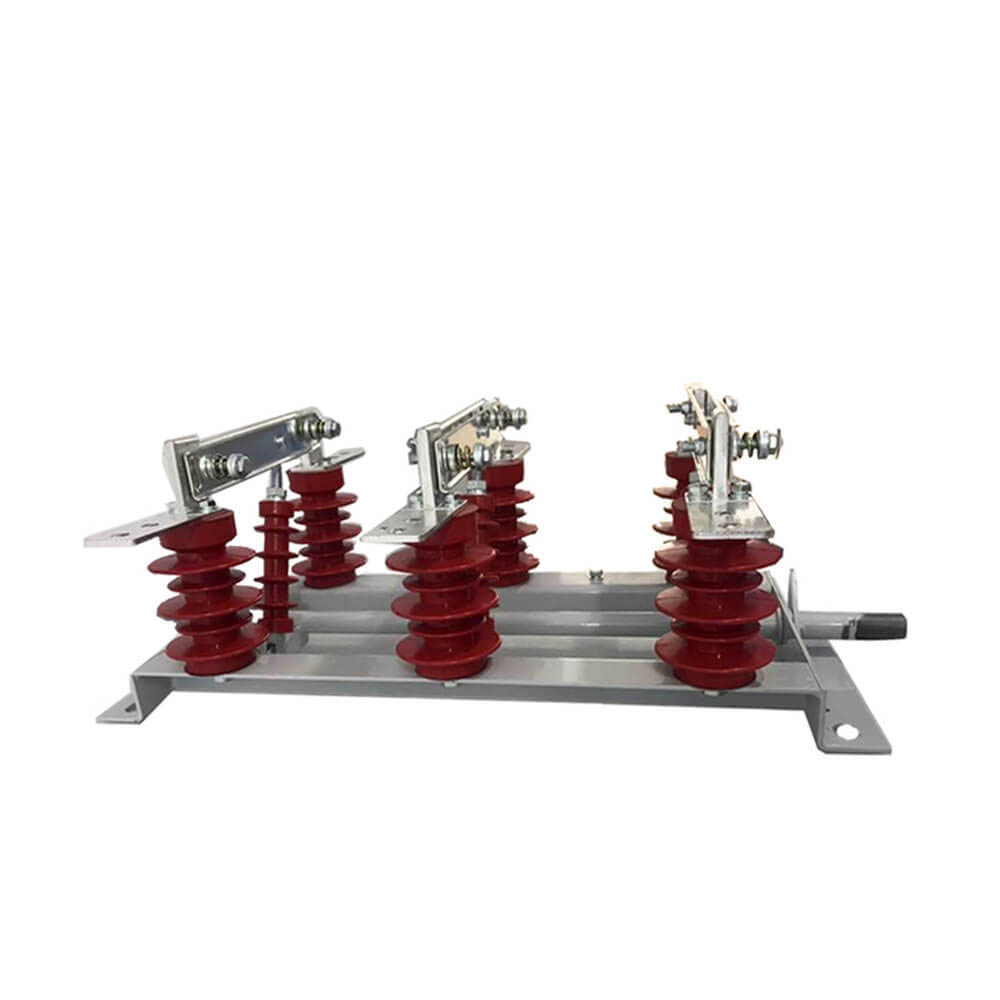

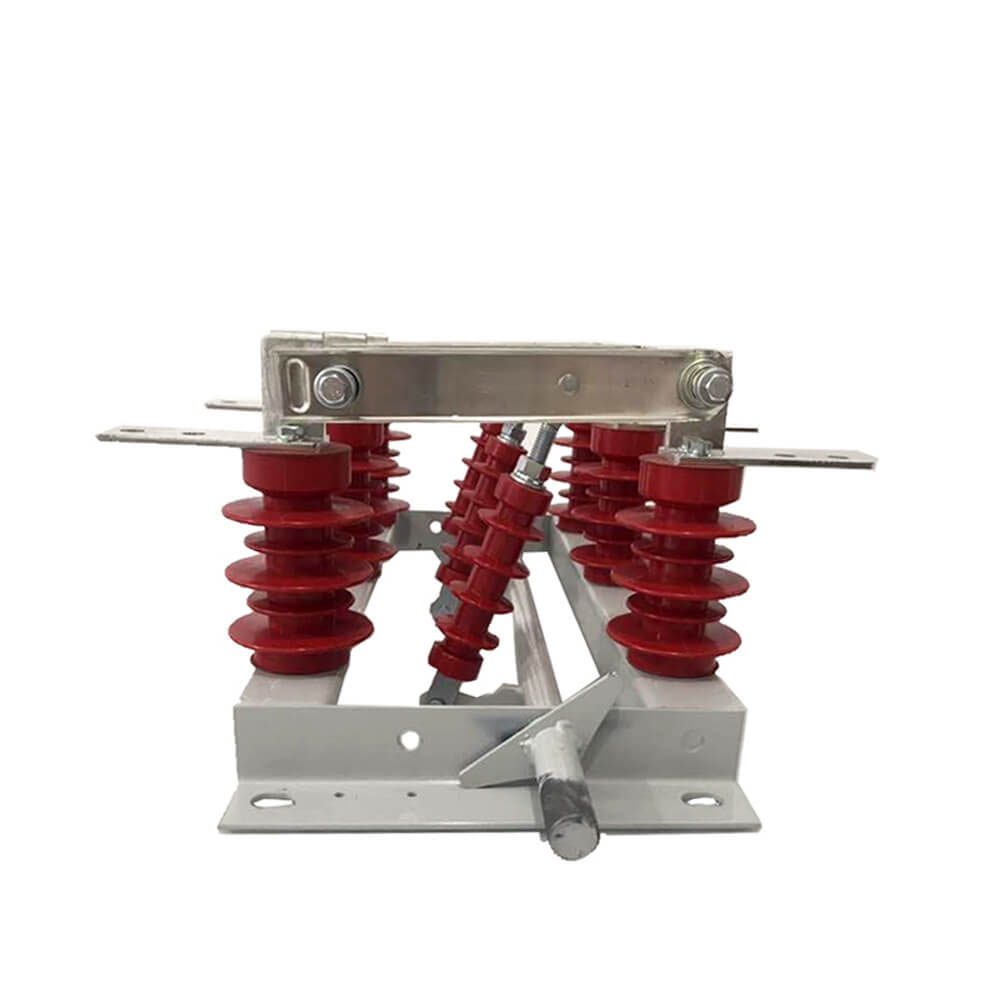

Bagian konduktif dari sakelar pemutusan GN19-12/400, 630, 1000, 1250 tipe 1250 dipasang pada pangkalan oleh dua isolator pilar untuk setiap fase. (GN19-12C/400, 630, 1000, 1250 tipe memiliki satu isolator pilar dan satu isolator casing porselen.) Tiga fase dipasang secara paralel, dan bagian konduktif terdiri dari kontak statis pisau kontak dan pemegang kontak (atau batang konduktif). Setiap fase pisau kontak terhubung ke tengah isolator dasi, isolator pengikat dan dipasang di dasar spindel yang terhubung. Spindel terhubung ke batang penghubung (disediakan pengguna) dan jenis mekanisme pemindahan CS6-1 melalui pegangan. Pisau kontak penghubung terdiri dari dua pelat tembaga berlapis, yang tidak hanya meningkatkan area disipasi panas pisau kontak untuk menurunkan suhu bawah, tetapi juga meningkatkan kekuatan mekanik pisau kontak, sehingga stabilitas dinamis sakelar ditingkatkan. Salah satu ujung pisau kontak dipasang pada blok kontak (atau pada batang konduktif) dengan baut (mobil Shaw). GN19-12/1000, 1250 bersentuhan dengan pemasangan pelat pengunci magnetik, ditambah tujuan pelat pengunci magnetik adalah bahwa ketika arus hubung singkat yang besar untuk meningkatkan dua pisau kontak alur di antara | daya tarik. GN19-12/400, 630 sakelar pemutusan memiliki batas kecil melalui arus, jadi tidak perlu menambahkan pelat pengunci magnetik.
1. Isolasi dan Keselamatan: Setelah pemutusan, celah isolasi yang andal ditetapkan untuk memastikan bahwa
2. SWITFER LINE: Beralih dan hubungkan saluran sesuai dengan persyaratan operasional.
3. Sakelar arus rendah: Digunakan untuk beralih arus kecil di sirkuit, seperti arus pengisian bushing, busbar, konektor, kabel pendek, arus kapasitor dari kapasitor penyetaraan tegangan switching, arus yang bersirkulasi selama switching bus ganda, dan arus ekstraksi transformator tegangan.
4. Transformer arus yang menarik: Tergantung pada keadaan spesifik dari berbagai jenis struktural, ia dapat mengalihkan arus eksitasi tanpa beban dari transformator kapasitas tertentu.
Jenis isolator tegangan menengah
Isolator tegangan menengah dapat dibagi menjadi tipe luar ruangan dan dalam ruangan berdasarkan metode instalasi:
- Isolator tegangan menengah luar ruangan: mampu menahan faktor-faktor alami seperti angin, hujan, salju, kotoran, kondensasi, es, dan es, cocok untuk pemasangan di platform luar ruangan.
- Isolator tegangan menengah dalam ruangan: Cocok untuk lingkungan dalam ruangan, biasanya membutuhkan kinerja isolasi yang lebih tinggi.
Berdasarkan struktur dukungan isolasi, mereka dapat dibagi lebih lanjut menjadi:
-Sakelar isolasi kolom tunggal: Langsung menggunakan ruang vertikal di bawah busbar overhead sebagai isolasi listrik, menghemat ruang, mengurangi konduktor penghubung, dan memberikan status pemutusan yang jelas, terutama cocok untuk transmisi tegangan ultra-tinggi.
- Sakelar isolasi kolom ganda: Cocok untuk permintaan arus yang lebih tinggi, memberikan stabilitas yang lebih besar.
- Sakelar isolasi tiga kolom: Cocok untuk sistem daya yang lebih kompleks, menawarkan kapasitas beban yang lebih baik dan keandalan.
1 ： Fungsi isolasi keselamatan - Selama pemeliharaan peralatan listrik, ia menyediakan celah listrik yang jelas dan titik pemutusan untuk memastikan keamanan personel pemeliharaan.
2 ： Batasan Operasional - Sakelar isolasi tidak dapat dioperasikan di bawah beban; Ini tidak boleh digunakan untuk memecahkan atau menutup arus beban atau arus sirkuit pendek. Mengisolasi sakelar yang dilengkapi dengan ruang busur-memusat dapat beroperasi di bawah beban kecil dan saluran yang dibongkar.
Operasi power-on: Pertama tutup sakelar isolasi, lalu tutup pemutus sirkuit atau sakelar beban.
Operasi Power-Off: Pertama buka pemutus sirkuit atau sakelar beban, lalu buka sakelar isolasi.
Saat memilih sakelar isolasi, pastikan bahwa tegangan pengenal, arus pengenal, arus stabilitas dinamis, dan arus stabilitas termal memenuhi persyaratan aplikasi. Peran utama dari sakelar isolasi adalah memutuskan sirkuit tanpa arus beban, memungkinkan pemeliharaan yang aman. Sebelum mengoperasikan sakelar isolasi, pastikan bahwa pemutus sirkuit telah memutus sirkuit.
Sakelar yang mengisolasi tidak memiliki perangkat yang memusuhi busur khusus; Jangan mengoperasikannya di bawah kondisi beban atau hubung singkat untuk memastikan keamanan peralatan dan personel.
 |
 |
 |

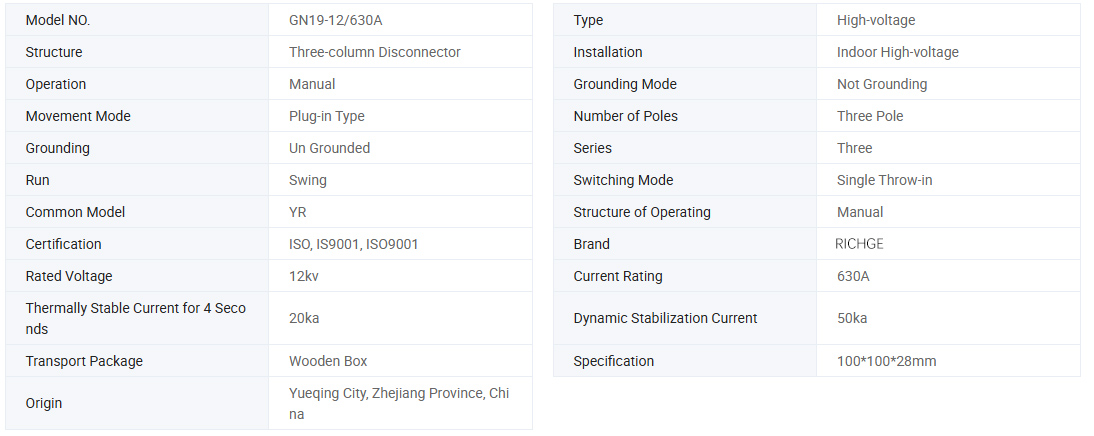

| Model |
Tegangan Nilai (KV) |
Nilai arus (A) |
Dinilai waktu pendek tahan saat ini ( / 4s) |
Puncak Puncak Nilai Arus (itu) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Batas atas suhu sekitar +40 ℃, batas bawah -l0 ℃, Catatan: Izinkan penyimpanan dan transportasi di -25 ℃
2. Ketinggian tidak lebih dari 1000m
3. Kelembaban Relatif: Rata -rata harian tidak lebih dari 95%, rata -rata bulanan tidak lebih dari 90%
4. Tekanan Uap Air: Rata-rata harian tidak lebih dari 2,2 × 10-3mpa, rata-rata bulanan tidak lebih dari 1,8 × 10-3mpa
5. Udara di sekitarnya harus bebas dari gas korosif atau mudah terbakar, uap air dan polusi yang jelas lainnya.
6. Tidak ada getaran biasa dan kekerasan.
Catatan: Silakan berkonsultasi dengan pabrikan untuk menyelesaikan masalah jika tidak sejalan dengan kondisi di atas
● Terima OEM & ODM: Ya
● Sertifikat: CE, Laporan Uji
● Waktu produksi: 7 ~ 12 hari kerja
● Periode garansi: 12 bulan
● Waktu pengiriman: 15 hari
● Saat memesan sakelar ini, harap tunjukkan spesifikasi model, tegangan dinilai, arus pengenal dan data teknis lainnya.
● Jika ada persyaratan khusus, Anda dapat menegosiasikan kami untuk menyelesaikannya.
