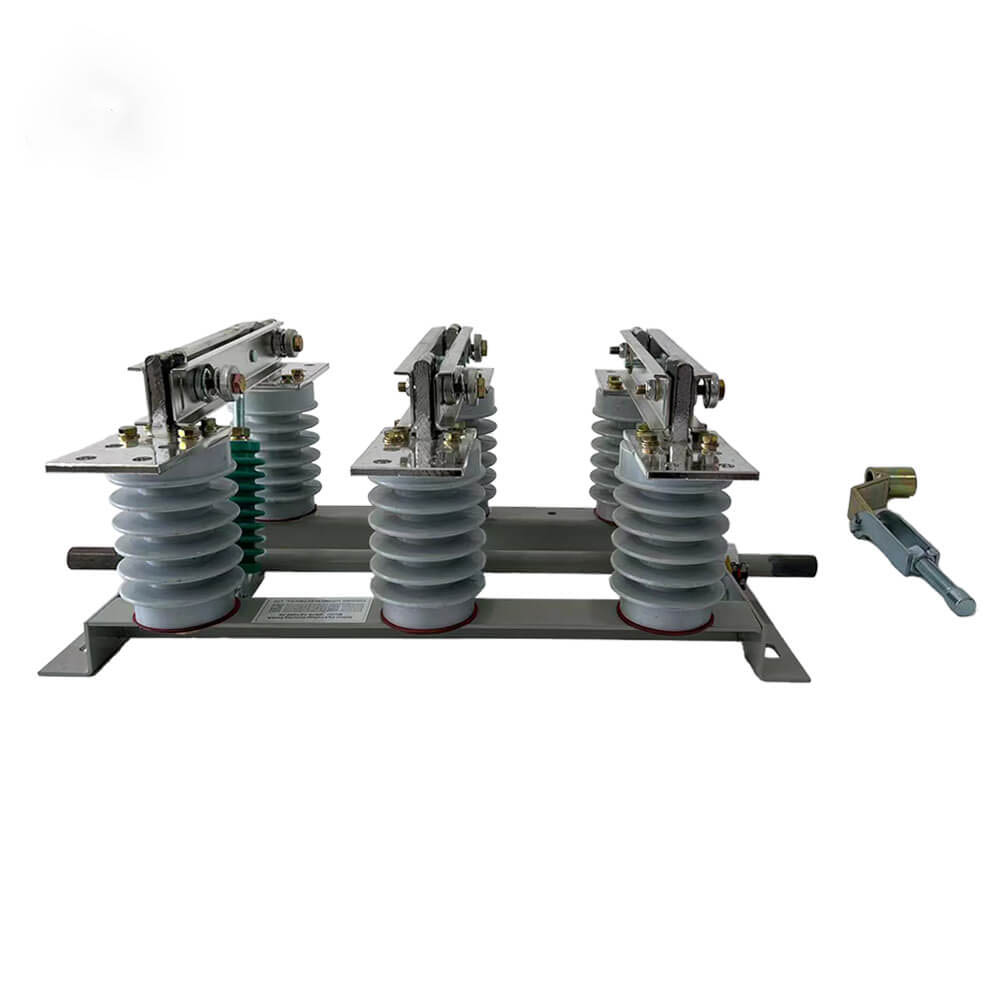

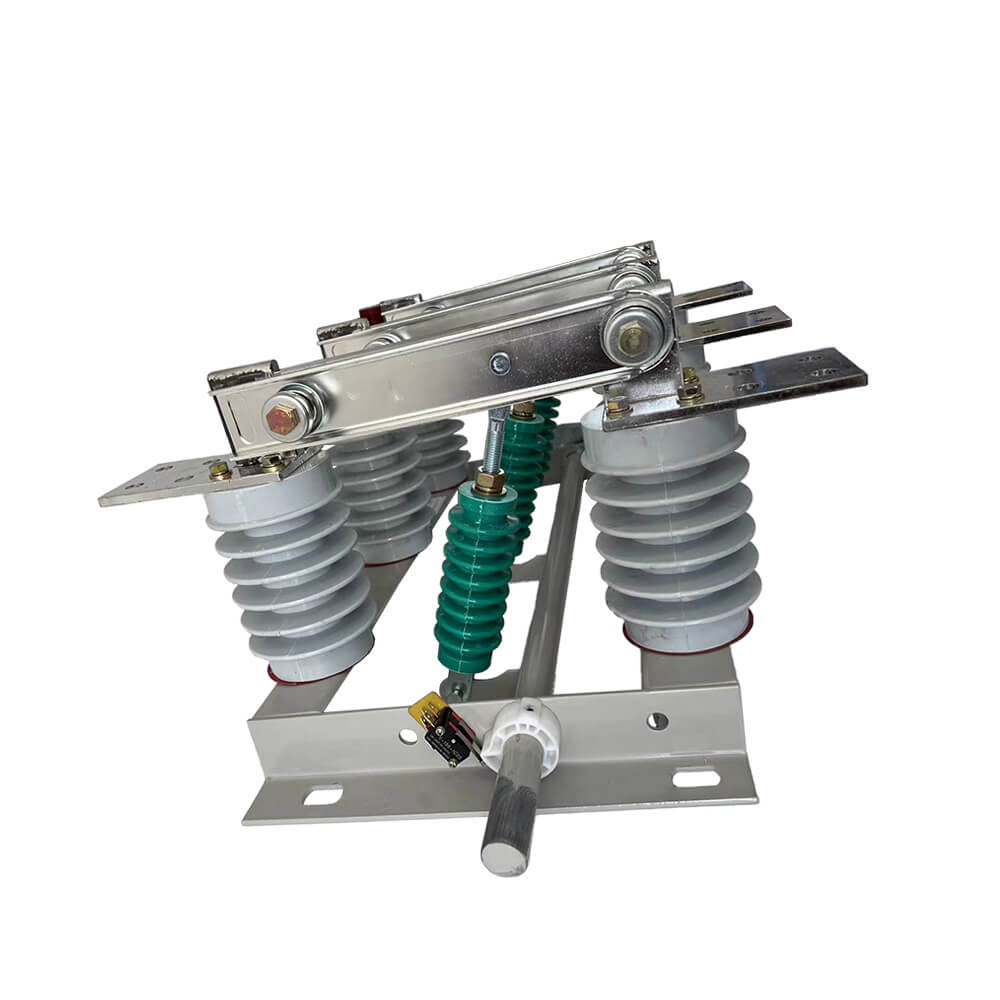

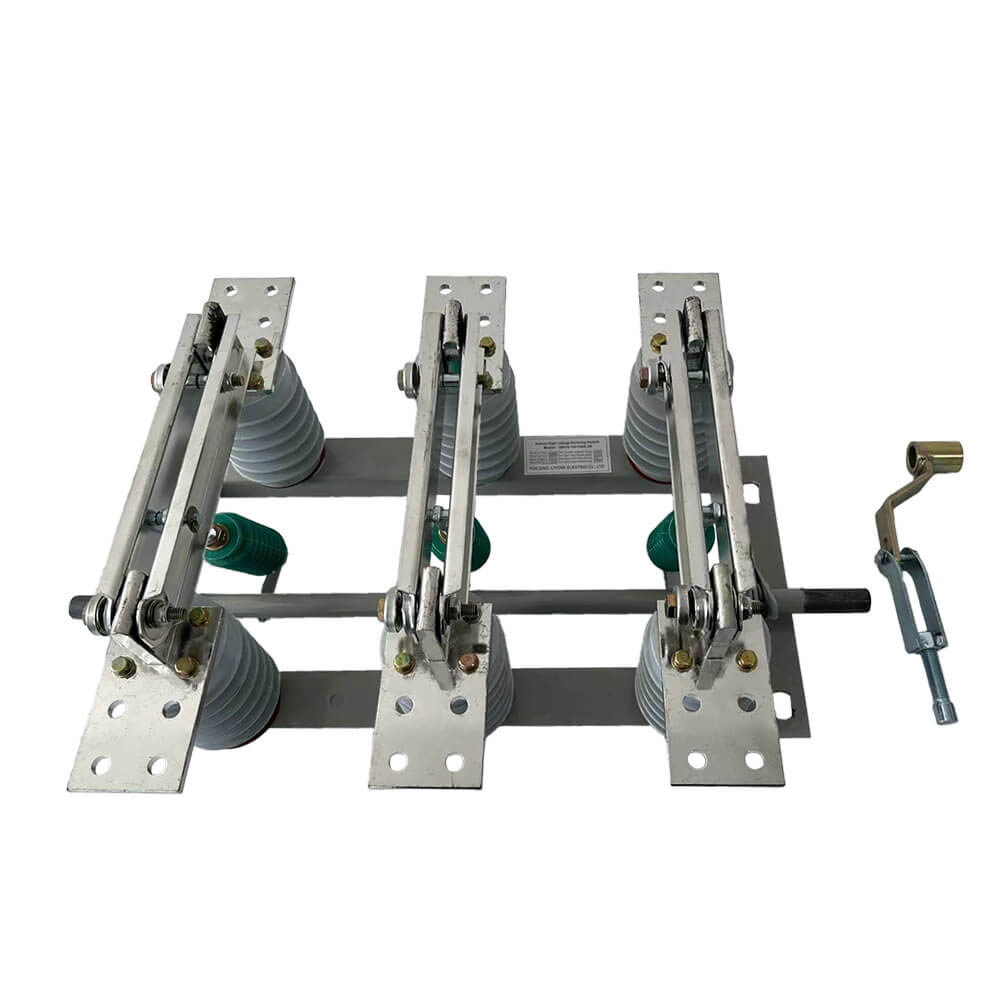

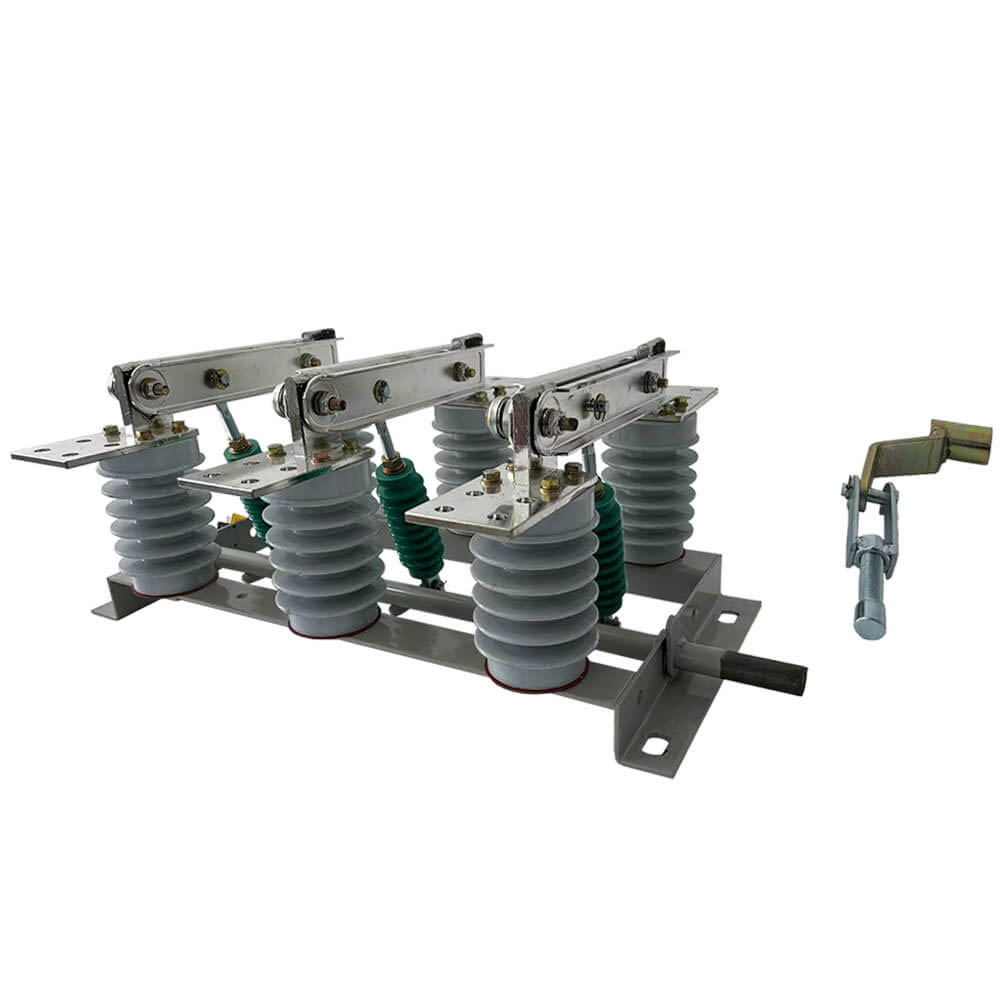

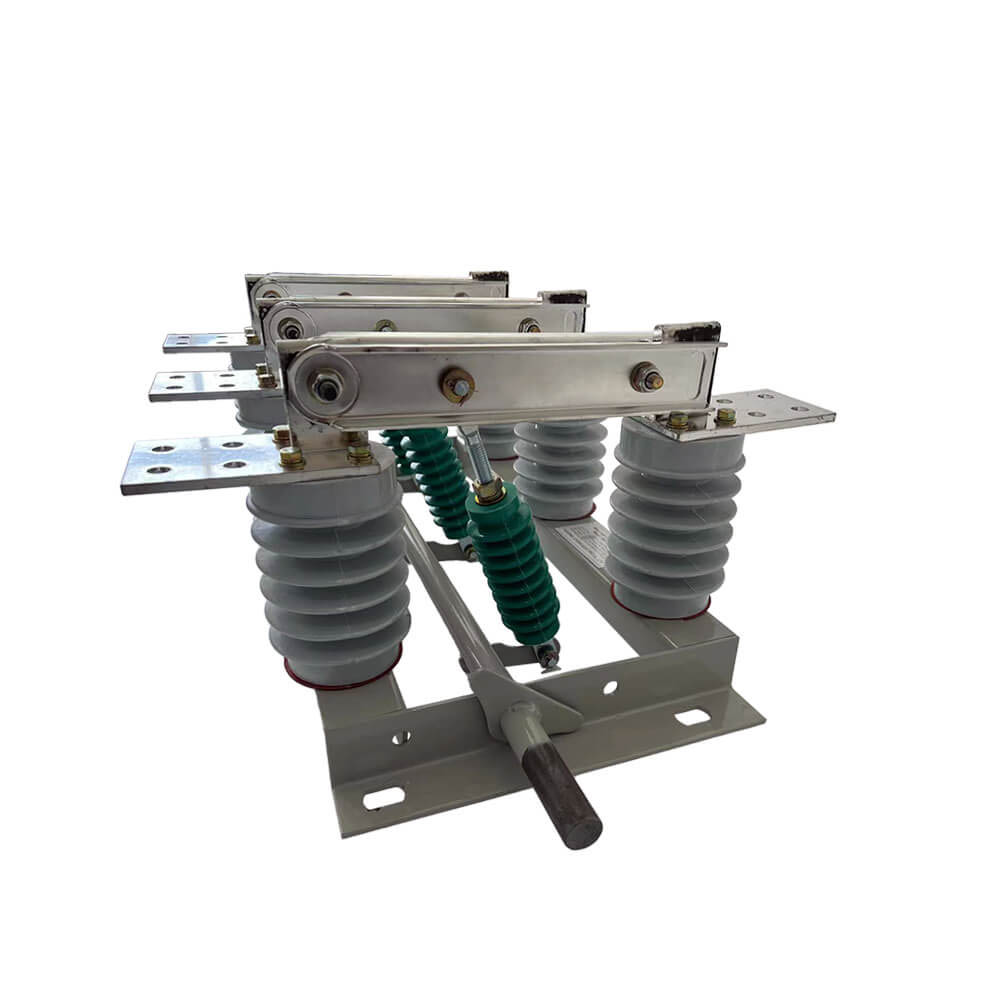

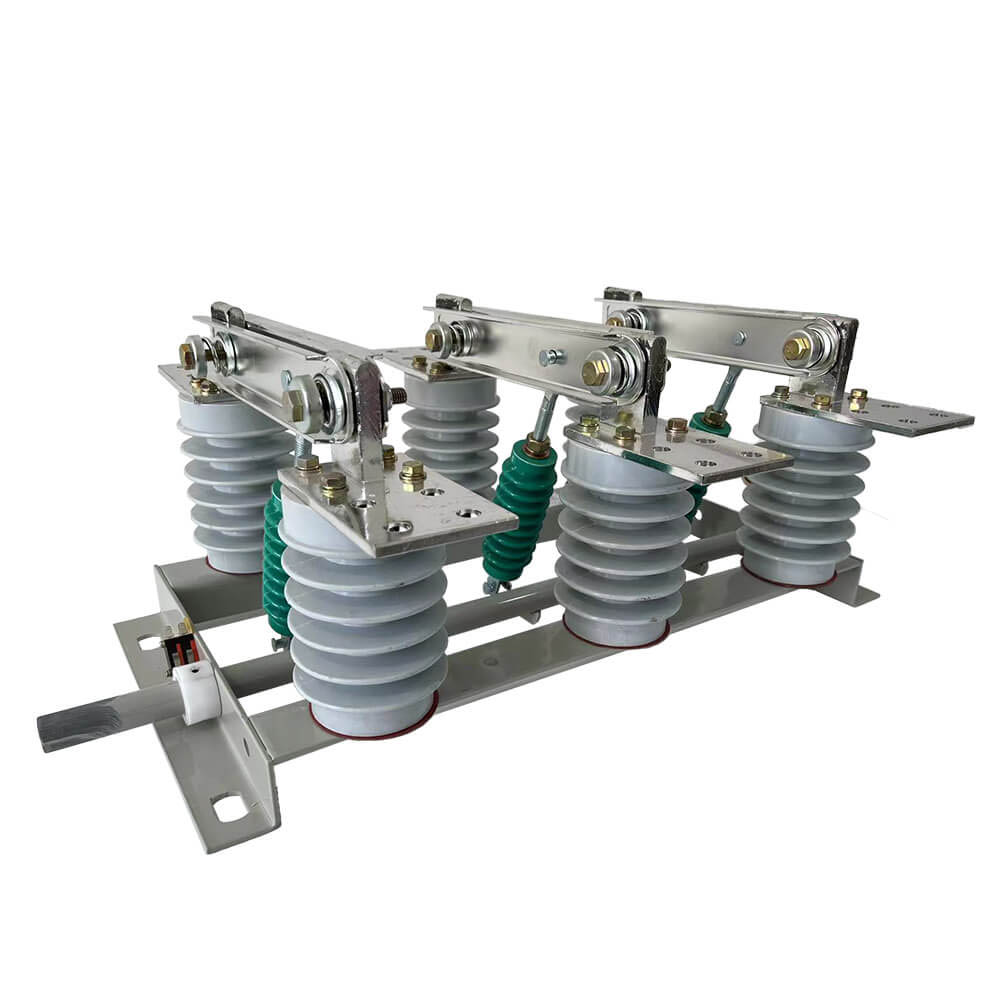

GN19-12 Sakelar Putus Tegangan Dalam Ruangan Sakelar Isolasi Tegangan Tinggi

Struktur dan Prinsip Kerja

     GN19-12, 12C seri sakelar pemutusan tegangan tinggi dalam ruangan (selanjutnya disebut sebagai sakelar pemutusan) adalah perangkat dalam ruangan dengan tegangan pengenal 12kV, AC 6 fase tiga fase, dan digunakan untuk membagi dan menutup sirkuit ketika ada tegangan dan tidak ada beban.

  Serangkaian sakelar isolasi ini adalah tipe tiga kutub, yang terdiri dari bingkai dasar, poros berputar, dan tuas, isolator pilar porselen, pisau gerbang dan papan koneksi. Poros yang berputar ditempatkan pada bingkai dasar, di mana tiga pasang tuas dilas, dan tuasnya diawali dengan pisau gerbang melalui isolator porselen batang tarik. Poros memanjang keluar dari bingkai bawah, dan bagian mana pun dapat dihubungkan dengan mekanisme operasi.

  Bagian konduktif dari sakelar pemutusan GN19-12/400, 630, 1000, 1250 tipe 1250 dipasang pada pangkalan oleh dua isolator pilar untuk setiap fase. (GN19-12C/400, 630, 1000, 1250 tipe memiliki satu isolator pilar dan satu isolator casing porselen.) Tiga fase dipasang secara paralel, dan bagian konduktif terdiri dari kontak statis pisau kontak dan pemegang kontak (atau batang konduktif). Setiap fase pisau kontak terhubung ke tengah isolator dasi, isolator pengikat dan dipasang di dasar spindel yang terhubung. Spindel terhubung ke batang penghubung (disediakan pengguna) dan jenis mekanisme pemindahan CS6-1 melalui pegangan. Pisau kontak penghubung terdiri dari dua pelat tembaga berlapis, yang tidak hanya meningkatkan area disipasi panas pisau kontak untuk menurunkan suhu bawah, tetapi juga meningkatkan kekuatan mekanik pisau kontak, sehingga stabilitas dinamis sakelar ditingkatkan. Salah satu ujung pisau kontak dipasang pada blok kontak (atau pada batang konduktif) dengan baut (mobil Shaw). GN19-12/1000, 1250 bersentuhan dengan pemasangan pelat pengunci magnetik, ditambah tujuan pelat pengunci magnetik adalah bahwa ketika arus hubung singkat yang besar untuk meningkatkan dua pisau kontak alur di antara | daya tarik. GN19-12/400, 630 sakelar pemutusan memiliki batas kecil melalui arus, jadi tidak perlu menambahkan pelat pengunci magnetik.

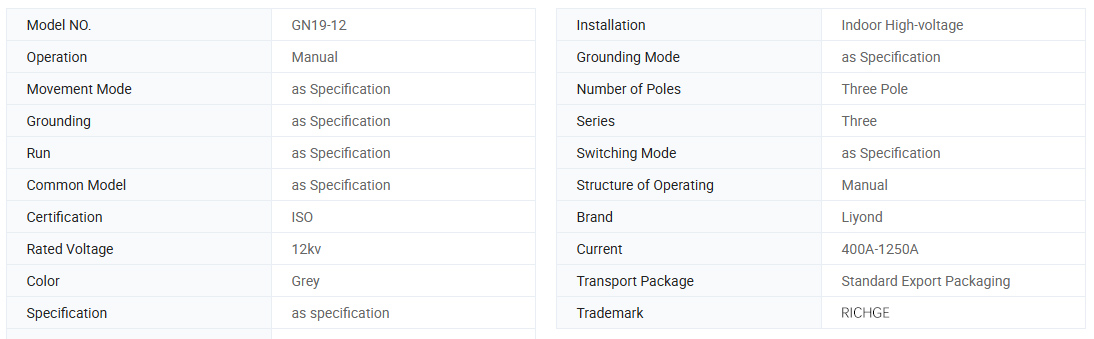

Parameter teknis

Menggambar

Gunakan kondisi lingkungan

1. Batas atas suhu sekitar +40 ℃, batas bawah -l0 ℃, Catatan: Izinkan penyimpanan dan transportasi di -25 ℃

2. Ketinggian tidak lebih dari 1000m

3. Kelembaban Relatif: Rata -rata harian tidak lebih dari 95%, rata -rata bulanan tidak lebih dari 90%

4. Tekanan Uap Air: Rata-rata harian tidak lebih dari 2,2 × 10-3mpa, rata-rata bulanan tidak lebih dari 1,8 × 10-3mpa

5. Udara di sekitarnya harus bebas dari gas korosif atau mudah terbakar, uap air dan polusi yang jelas lainnya.

6. Tidak ada getaran biasa dan kekerasan.

Catatan: Silakan berkonsultasi dengan pabrikan untuk menyelesaikan masalah jika tidak sejalan dengan kondisi di atas

Instruksi Pemesanan ● Terima OEM & ODM: Ya

● Sertifikat: CE, Laporan Uji

● Waktu produksi: 7 ~ 12 hari kerja

● Periode garansi: 12 bulan

● Waktu pengiriman: 15 hari

● Saat memesan sakelar ini, harap tunjukkan spesifikasi model, tegangan dinilai, arus pengenal dan data teknis lainnya.

● Jika ada persyaratan khusus, Anda dapat menegosiasikan kami untuk menyelesaikannya.
