ZW32-40.5kV Outdoor Pole Pemotongan Sirkuit Vakum Dipasang Recloser Auto 35kV

ZW32-40.5kV Outdoor Pole Pemotongan Sirkuit Vakum Dipasang Recloser Auto 35kV

ZW32-40.5 Series Outdoor Tegangan Tinggi Pemutus Sirkuit Tegangan Tinggi digunakan dalam sistem daya tiga fase dengan AC 50Hz dan tegangan pengenal 35kV, sebagai sarana memisahkan dan menggabungkan arus beban, arus kelebihan beban dan arus hubung singkat. Pemutus sirkuit dapat dilengkapi dengan pengontrol yang tertular untuk mengidentifikasi karakteristik saat ini dan mencapai beberapa penahan otomatis, PT yang disediakan sendiri sebagai sumber daya untuk menjadi pemutus sirkuit cerdas dengan tegangan dan output sinyal saat ini dan dapat dikontrol; Dengan PT elektronik untuk memberikan daya dan dapat menyelesaikan keterlambatan arus berlebih, keterlambatan arus inrush, perlindungan komposit tiga tahap hancur singkat.

ZW32-40.5 Pemutus sirkuit vakum tegangan tinggi luar ruangan terutama terdiri dari tiang tertutup terintegrasi, transformator arus, mekanisme operasi dan bodi kotak. Jenis pemutus sirkuit ini miniatur, dan cangkangnya terbuat dari kotak baja berkualitas tinggi. Trasformer arus dapat dipilih sesuai dengan kebutuhan pengguna. ZW32-40.5 Pemutus Sirkuit Vakum Tegangan Tinggi Luar Ruang dan Kombinasi Kontrol Cerdas yang Pencocokan. Operasi Sakelar di luar dapat direalisasikan secara lokal, dan juga dapat dioperasikan dengan kendali jarak jauh melalui antarmuka komunikasi. Informasi lain dari pemecah sirkuit juga dapat ditransmisikan ke pusat kontrol, dan saluran komunikasi dapat berupa kabel, serat optik.

Fitur

(1) ZW32-40.5 Seri Produk Secara keseluruhan untuk jenis pilar, tiga fase umum dipasang pada kotak mekanisme, ujung dinamis ruang interrupter melalui lengan infleksi, batang pengikat terisolasi untuk poros output dari mekanisme yang terhubung. Mekanisme dan batang penghubung yang terhubung dengan pemutus sirkuit berada di dalam kotak tahan air. Mekanisme transmisi pemutus sirkuit terdiri dari batang penghubung dan lengan penopang, dan ujung dinamis ruang interrupter terhubung ke poros output dari mekanisme operasi melalui lengan kruk, batang pengikat terisolasi, batang penghubung dan mekanisme operasi. Rotasi poros output digerakkan untuk mewujudkan kontak dinamis dari ruang pemadam busur untuk melakukan tindakan pemisahan dan penutupan.

(2) Produk seri ZW32-40.5 dilengkapi dengan transformator saat ini, setiap fase dapat mengambil empat belitan, dua di antaranya digunakan untuk pengukuran, dua untuk perlindungan. Menurut kebutuhan pelanggan, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Transformator saat ini dapat dipasang.

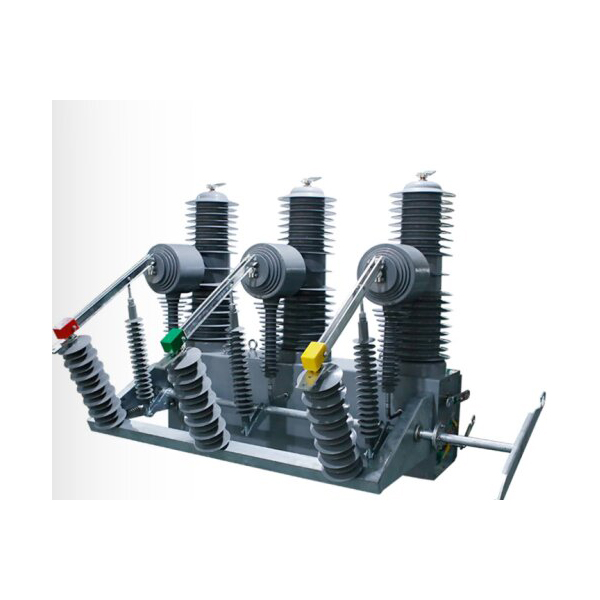

(3) Sakelar yang terputus dapat ditambahkan ke sisi pemutus sirkuit untuk membentuk pemutus sirkuit vakum tegangan tinggi di luar ruangan dan alat kombinasi sakelar sakelar pemutusan tegangan tinggi di luar ruangan, yang meningkatkan jeda yang terlihat dan memiliki operasi interlock yang dapat diandalkan.

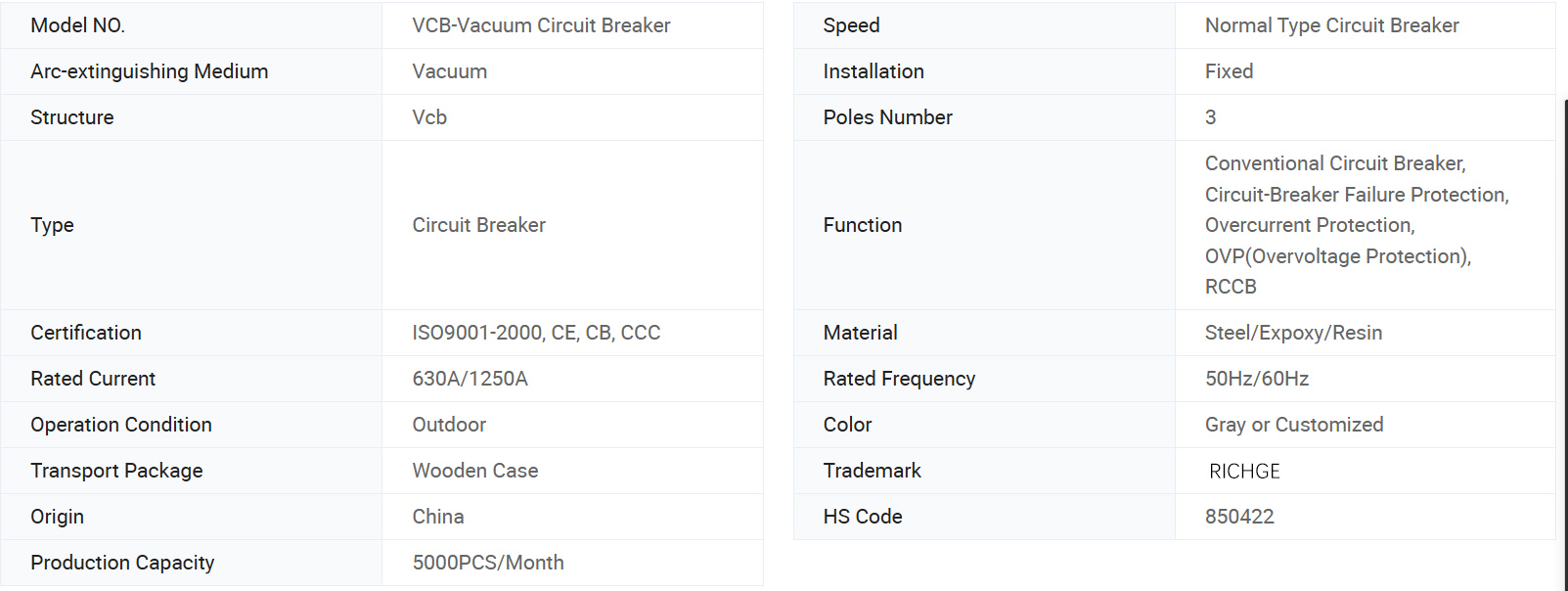

Info dasar.

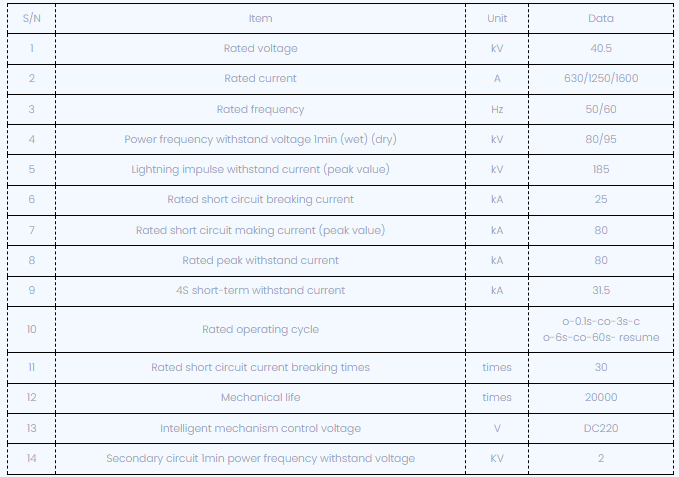

Parameter teknis

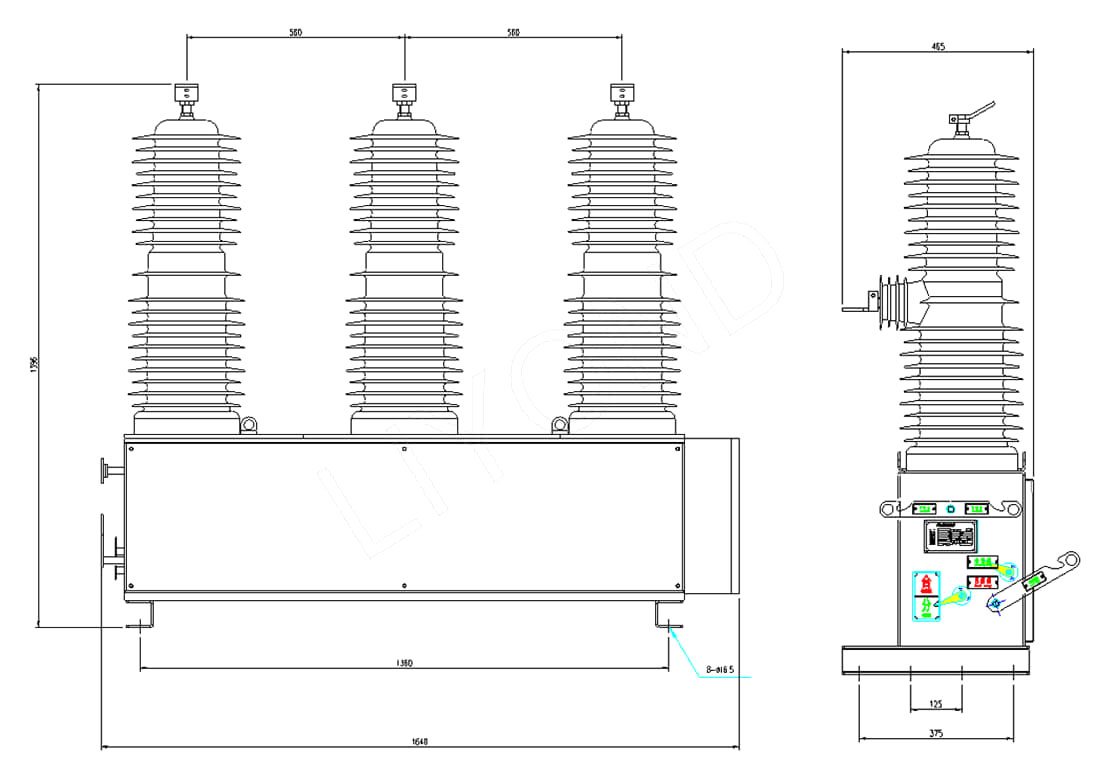

Gambar dimensi:

Referensi ZW32-40.5Dimensi

Saat memesan, harap tentukan jenis produk, nama, jumlah, arus pengenal, arus pemecah sirkuit pendek yang dinilai, rasio arus transformator arus, mode operasi dan tegangan operasi, dll.

Kondisi kerja

1. Suhu udara ambient: -30 ℃ ~+60 ℃;

2. Altitude: Tidak lebih dari 2.000 meter;

3. Kecepatan angin tidak melebihi 34m/s;

¨ Getaran atau pergerakan tanah dari luar switchgear dan peralatan kontrol dapat diabaikan;

4. Level Polusi: Level IV;

5. Suhu Penyimpanan -40 ℃ ~+85 ℃.
