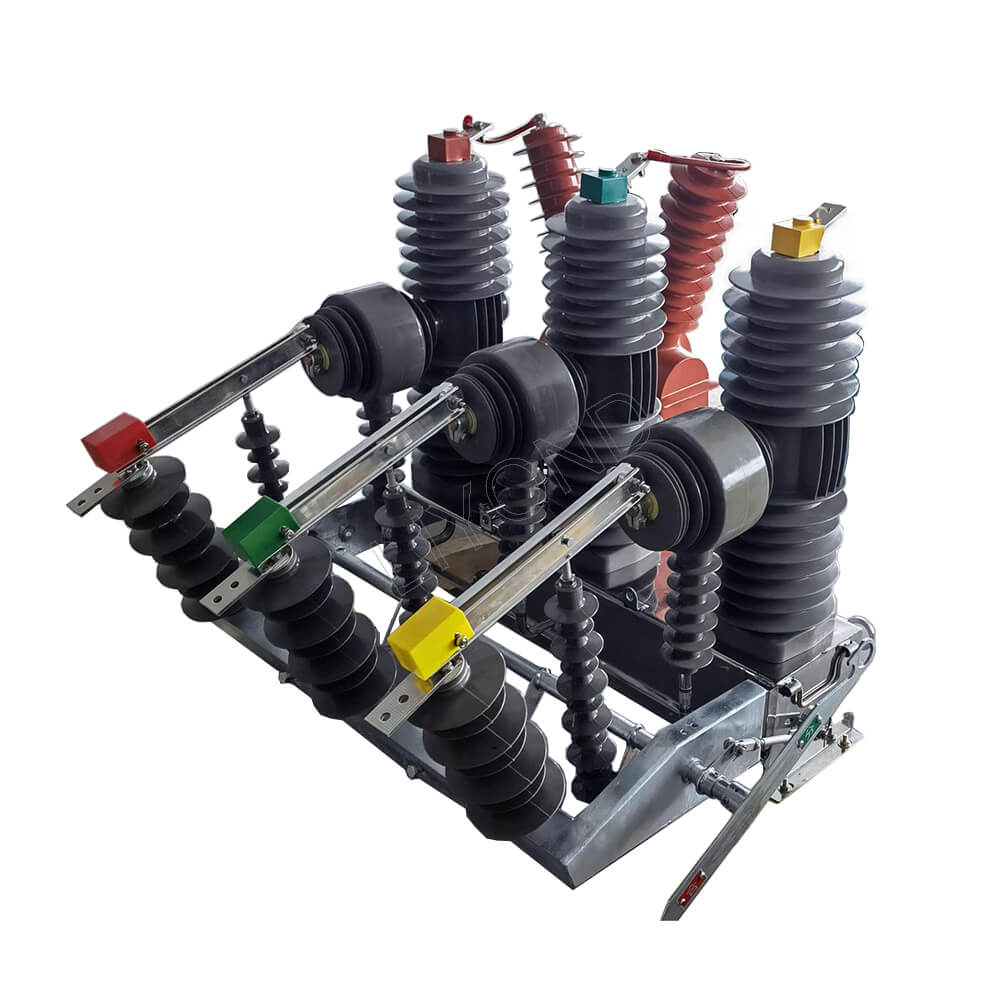

ZW32-24 Series Outdoor Tegangan High Vacuum Breaker digunakan dalam AC 50Hz, voltase teringkat 24KV sistem daya tiga fase untuk penutup/pemecahan arus beban, arus berlebih dan hubung singkat. Pemutus dapat melengkapi dengan pengontrol pelecehan ke Identity Break Current Characteristik dan mencapai beberapa isolasi penahan otomatis atau kesalahan. PT yang disediakan sendiri sebagai sumber daya, ia menjadi pemutus sirkuit pintar yang mampu mengontrol dengan output tegangan dan arus.

Ini dapat dilengkapi dengan mekanisme operasi pegas, yang memiliki fungsi dasar seperti melanggar dan menutup arus beban, arus berlebih dan arus sirkuit pendek. Ini adalah tipe dasar seri ZW32-24. Pemutus sirkuit dan sakelar isolasi dapat digabungkan untuk membentuk "pemutus sirkuit gabungan" (selanjutnya disebut sebagai "pemutus sirkuit gabungan") dengan fraktur yang berbeda. Pada sakelar isolasi, pengguna dapat memilih untuk menggunakan selubung isolasi karet silikon, yang memiliki karakteristik hujan, salju, pasir dan anti-polusi dan korosi, dan secara efektif dapat menghindari pembekuan dan oksidasi sakelar isolasi.

Pemutus sirkuit dapat digigit dengan arester petir, dan arester petir dapat dipasang di sisi mana pun dari jalur yang masuk dan keluar sesuai dengan persyaratan pengguna;

Pemutus sirkuit dapat dilengkapi dengan pengontrol arus inrush, yang memiliki fungsi melarikan diri dari aliran dan pemecahan arus berlebihan: pemutus sirkuit dapat dilengkapi dengan 2 hingga 3 pengukur atau pengukuran transformator.

Pengontrol Recloser dapat dikonfigurasi sebagai pemutus sirkuit cerdas tipe Recloser. Tipe dasar dan pengontrol yang tertahan cocok untuk kesempatan catu daya yang mudah diakses. Jenis PT dan pengontrol kebetulan cocok untuk kesempatan tidak ada catu daya. Pemutus sirkuit cerdas cocok untuk catu daya jenis radiasi dan sistem catu daya jaringan cincin untuk membantu sistem menghilangkan kesalahan sementara dan secara otomatis mengembalikan catu daya, dan juga mengisolasi, kesalahan untuk mencapai otomatisasi jaringan distribusi

ZW32-24 Outdoor AC pemutus sirkuit vakum tegangan tinggi (selanjutnya disebut sebagai pemutus sirkuit) dinilai tegangan 24kV, 50Hz tiga fase AC peralatan distribusi daya outdoor. Ini terutama digunakan untuk membuka dan menutup arus beban, arus kelebihan beban dan arus sirkuit pendek dalam sistem daya. Kelebihan arus dan sirkuit pendek. Cocok untuk gardu dan perusahaan industri dan pertambangan dalam sistem distribusi untuk tujuan perlindungan dan kontrol, lebih cocok untuk jaringan pedesaan dan tempat operasi yang sering.

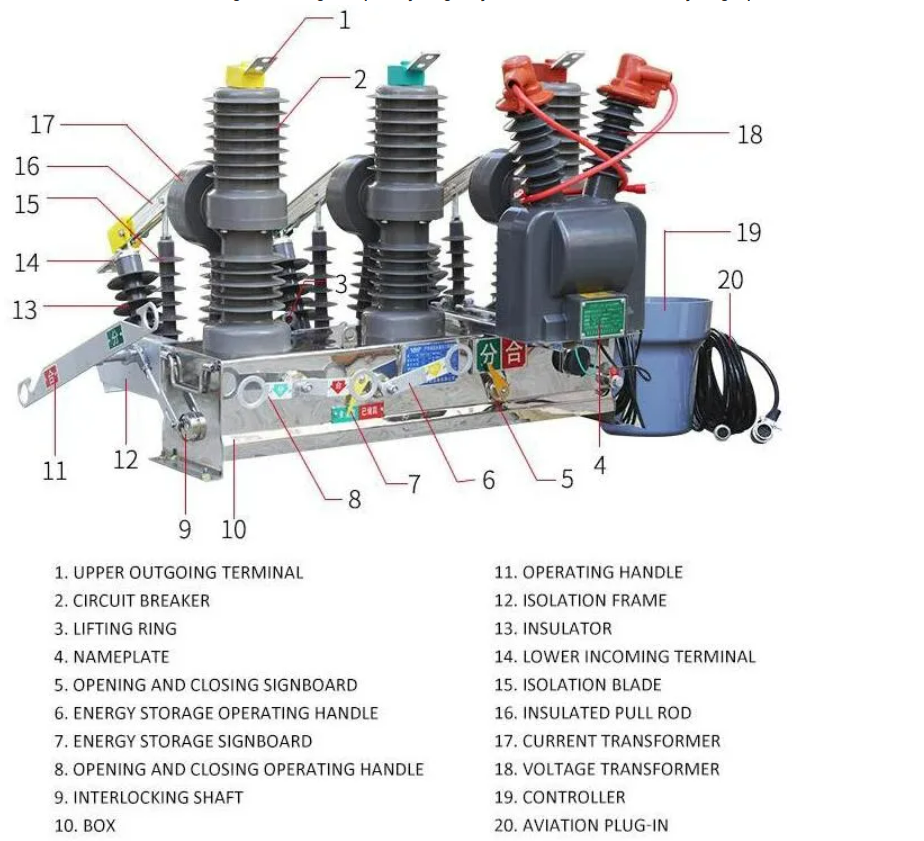

Fitur Struktur Produk

1. Cangkang ini terbuat dari baja tahan karat berkualitas tinggi atau pelat baja biasa, yang disemprotkan dengan pernis tahan UV setelah proses pengolahan antirust dacromet. Produk ini memiliki anti gesekan yang sangat baik, kabut anti garam dan sifat anti lingkungan lainnya.

2. APG Tiang terisolasi tetap dienkapsulasi dengan karet silikon (sebagai isolasi dan buffer), dengan volume kecil, kinerja anti kondensasi yang sangat baik, umur kerja yang panjang dan kinerja yang andal.

3. Mekanisme operasi adalah mekanisme operasi pegas, yang dapat manual atau listrik. Bila perlu, perangkat pengoperasian remote control dan perangkat untuk menghindari penutupan arus inrush dapat ditambahkan. Daya catu daya eksternal yang diperlukan tidak lebih dari 70W, yang mudah dilengkapi dengan catu daya cadangan. Perangkat buffer dengan desain unik memiliki kinerja yang sangat baik, rebound kecil dan kebisingan rendah.

4. Ruang pemadam busur mengadopsi teknologi pemarah stainless steel khusus tanpa listrik, dengan kualitas pengelasan yang tinggi, stabilitas dan keandalan serta laju kebocoran udara yang rendah. Formula metalisasi keramik khusus dan proses metalisasi keramik canggih digunakan dalam proses pembuatan untuk memastikan keketatan udara produk, dan kekuatan tarik adalah 130MPA penyegelan primer lengkap.

5. Transformator saat ini terbuat dari bahan konduktor magnetik berkualitas tinggi dan isolasi komposit resin epoksi dan karet silikon. Ini memiliki keunggulan kapasitas besar, stabilitas termal dinamis tinggi, tingkat presisi tinggi, keandalan bebas perawatan dan tinggi.

Fitur

1. Pemutus sirkuit mengadopsi struktur pilar tiga fase, yang memiliki karakteristik kinerja yang melanggar, stabilitas dan keandalan, tidak ada bahaya pembakaran dan ledakan, bebas perawatan, ukuran kecil, berat badan ringan dan umur layanan yang panjang.

2. Pemutus sirkuit mengadopsi struktur tertutup sepenuhnya dengan kinerja penyegelan yang baik, yang membantu meningkatkan kinerja tahan kelembaban dan anti-kondensasi, dan sangat cocok untuk digunakan di daerah dingin atau lembab yang parah.

3. Pilar tiga fase dan transformator saat ini diisolasi oleh padatan resin epoksi luar ruangan yang diimpor, yang memiliki karakteristik resistensi suhu tinggi dan rendah, resistensi ultraviolet dan resistensi penuaan.

4. Mekanisme operasi mengadopsi mekanisme operasi pop-up miniatur, yang memiliki konsumsi energi rendah untuk membuka dan menutup; Transmisi mekanisme mengadopsi mode transmisi langsung, dengan lebih sedikit bagian pembukaan dan penutupan dan keandalan tinggi. Mekanisme operasi berada dalam kotak mekanisme yang disegel, yang memecahkan masalah korosi mekanisme dan meningkatkan keandalan mekanisme.

5. Operasi pembukaan dan penutupan pemutus sirkuit dapat dioperasikan secara manual atau elektrik atau jarak jauh. Ini dapat dicocokkan dengan pengontrol untuk mewujudkan otomatisasi distribusi daya, dan juga dapat dikombinasikan dengan pengontrol Recloser untuk membentuk rekloser.

6. Pemutus sirkuit dapat dilengkapi dengan CT dua fase atau tiga fase untuk perlindungan tripping arus berlebih otomatis dan kontrol cerdas untuk analisis informasi. .

7. Pemutus sirkuit dapat dilengkapi dengan sakelar mengisolasi dan hubungan tiga fase. Ada fraktur yang terlihat jelas ketika sakelar isolasi berada dalam keadaan mati, dan memiliki interlock anti-kesalahan dengan tubuh pemutus sirkuit. Ini dapat dihubungkan dengan isolator arester lonjakan untuk pemeliharaan yang mudah dan aman.

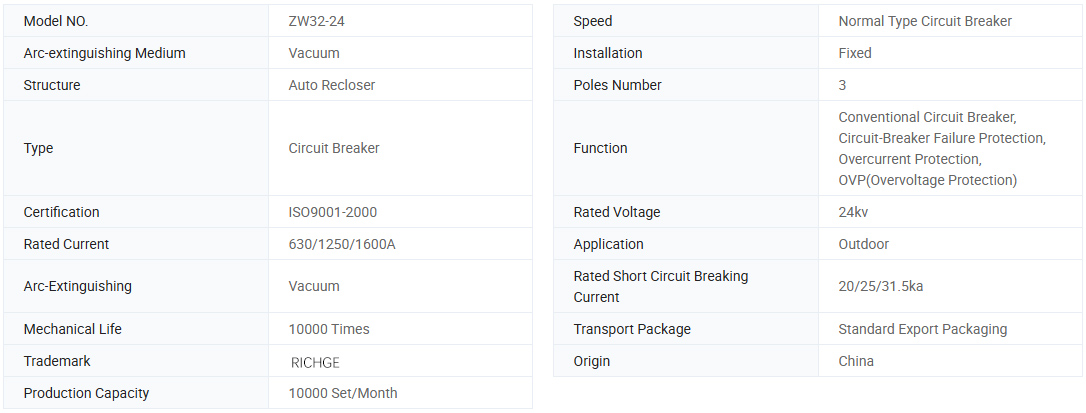

Info dasar.

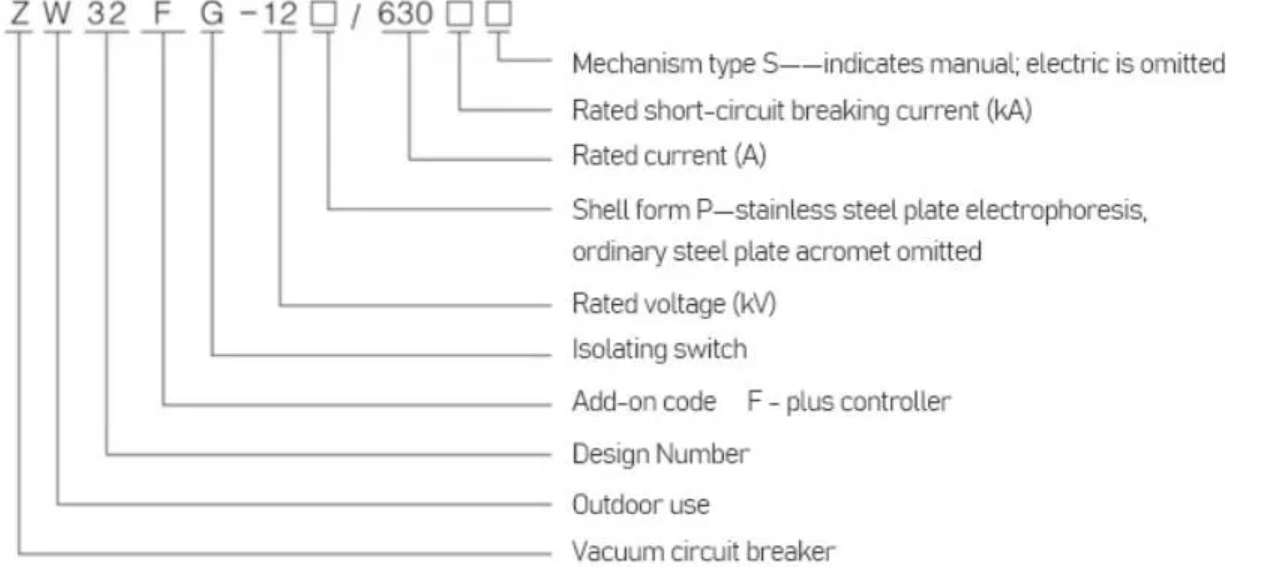

Deskripsi model

Parameter teknis

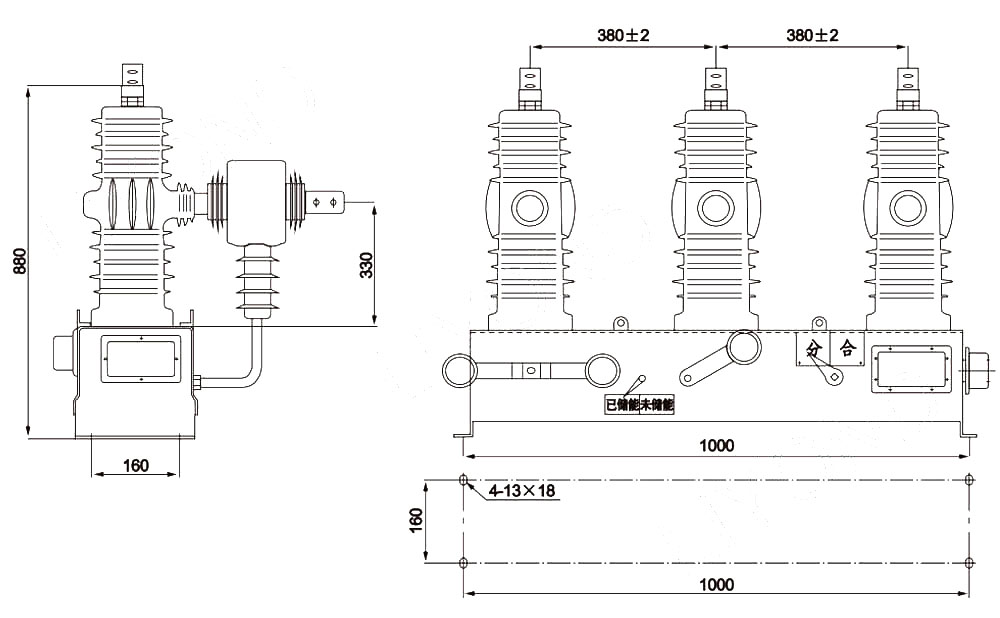

Garis besar gambar dimensi

Referensi Dimensi ZW32-24

Saat memesan, harap tentukan jenis produk, nama, jumlah, arus pengenal, arus pemecah sirkuit pendek yang dinilai, rasio arus transformator arus, mode operasi dan tegangan operasi, dll.

Kondisi kerja

1. Ketinggian 1000m;

2. Suhu udara sekitar adalah 45 ° C ~+65 ° C; Perbedaan suhu harian adalah 25 ° C;

3. Kecepatan angin tidak lebih besar dari 35m/s;

4. Intensitas gempa tidak melebihi 8 derajat;

5. Level Polusi: Level IV;

6. Tempat Instalasi: Tidak ada bahaya ledakan kering yang mudah terbakar, tempat korosi kimia.
