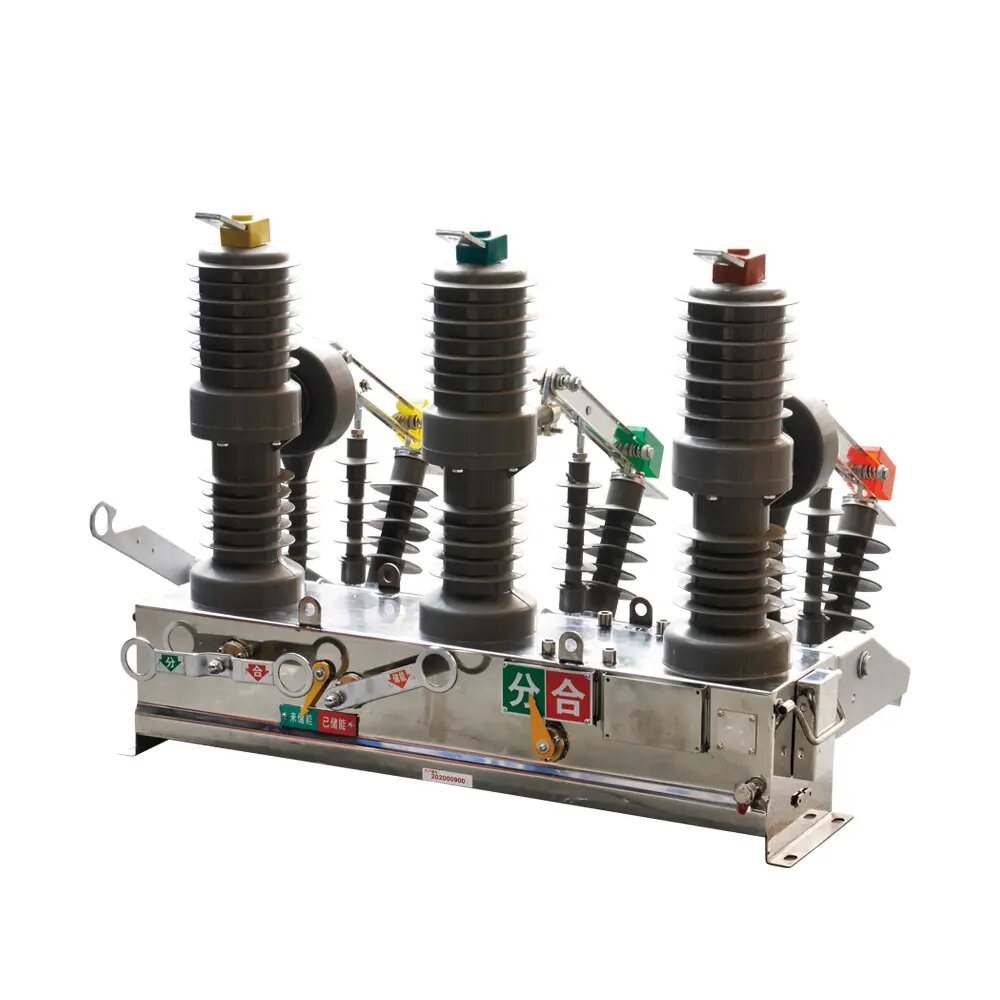

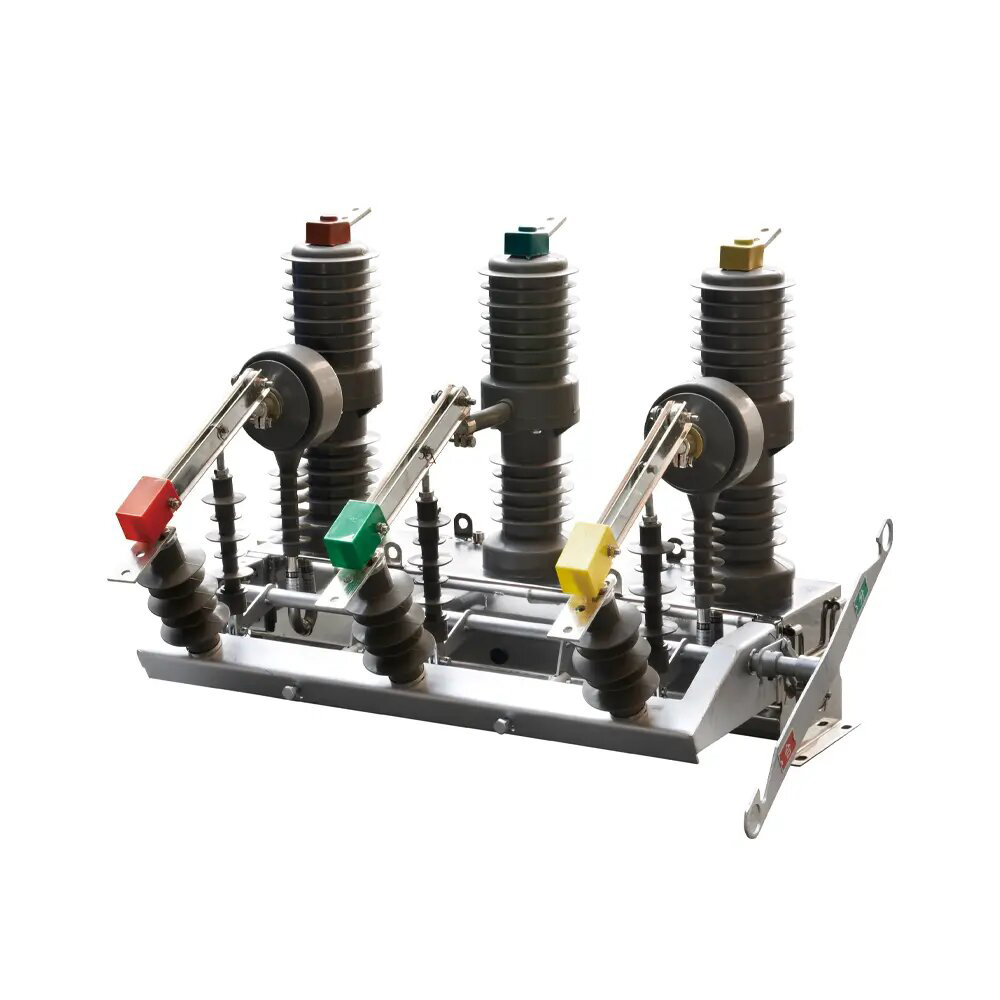

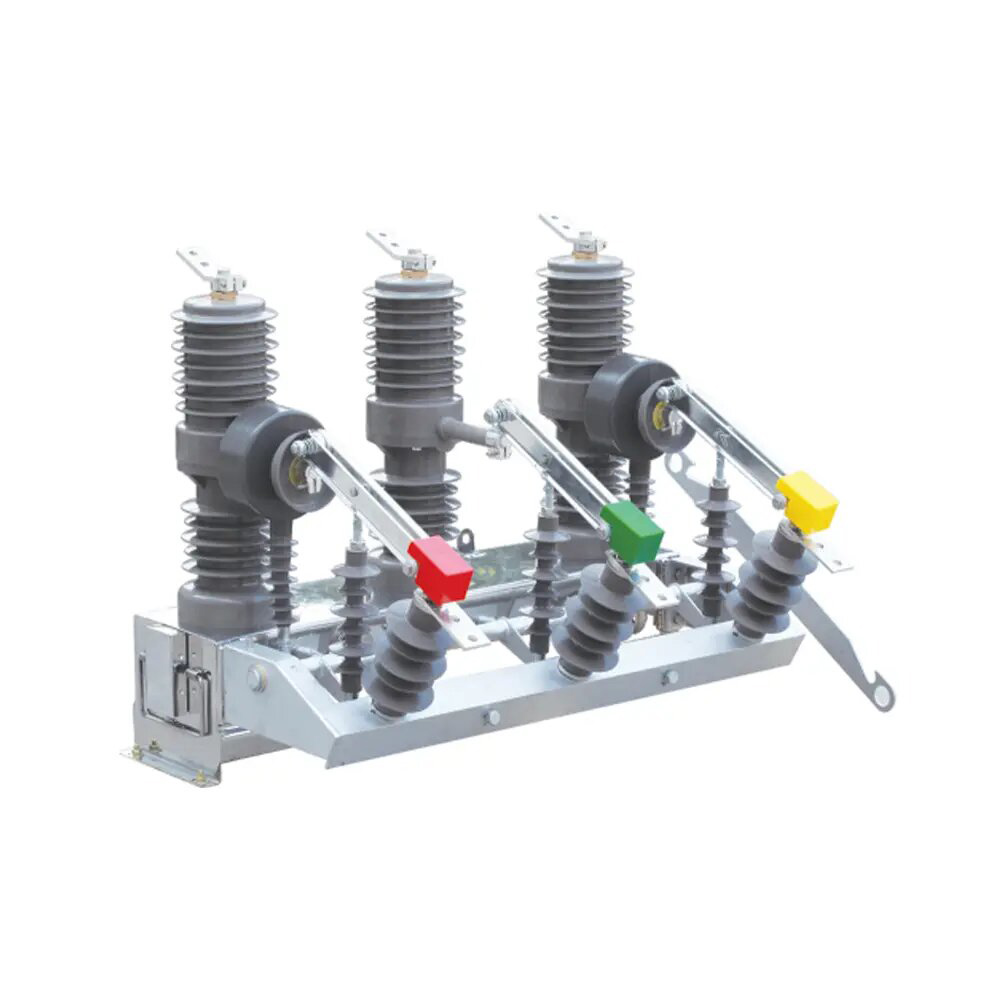

ZW32-12 Pemutus Sirkuit Vakum Luar Ruang dengan Pengontrol Auto Recloser

ZW32-12 Pemutus Sirkuit Vakum Luar Ruang dengan Pengontrol Auto Recloser

ZW32-12 Pemutus Sirkuit Vakum Luar Ruang (selanjutnya disebut sebagai pemutus sirkuit) adalah peralatan distribusi daya luar ruangan dengan tegangan terukur 12kV dan AC 50Hz tiga fase. Ini terutama digunakan untuk memecahkan dan menutup arus beban, arus kelebihan beban dan arus sirkuit pendek dalam sistem daya. Sangat cocok untuk perlindungan dan kontrol dalam gardu induk dan industri dan penambangan sistem gardu induk, dan tempat -tempat di mana jaringan listrik pedesaan beroperasi secara sering.

Seri ZW32-12 Outdoor AC pemutus sirkuit vakum tegangan tinggi sesuai dengan GB 1984 “AC pemutus sirkuit tegangan tinggi” dan Komisi Elektroteknik Internasional IEC 60056 “Pemutus Sirkuit AC tegangan tinggi” dan standar lainnya.

Pemutus sirkuit memiliki karakteristik ukuran kecil, bobot ringan, anti-kondensasi dan bebas perawatan, dan dapat beradaptasi dengan kondisi cuaca yang keras dan lingkungan yang kotor.

ZW32-12 Outdoor MV Vacuum Circuit Breaker adalah peralatan distribusi luar ruangan dengan tegangan terukur 12kV, tiga fase AC 50Hz. Ini digunakan dalam sistem distribusi perusahaan gardu dan industri dan pertambangan untuk melindungi dan mengendalikan penggunaan. Ini juga digunakan di tempat -tempat jaringan listrik pedesaan dengan operasi yang sering untuk melanggar dan menutup arus beban dan arus beban yang berlebihan dan arus sirkuit pendek dari sistem daya.

Insulasi out interrupter vakum mengadopsi casing karet silikon, dengan umur yang lebih lama, keandalan yang lebih tinggi, ketahanan cuaca yang baik, nyaman untuk transportasi, peringkat yang baik. Mekanisme operasi mengadopsi miniaturisasi, mekanisme operasi pegas yang dapat diandalkan tinggi, memiliki keunggulan struktur sederhana, masa pakai mekanik hingga 10000 kali.

Pemutus dan pengontrol sirkuit ini dapat membentuk set lengkap sebagai penahan, sadari remote control, telemetri, komunikasi jarak jauh, penyesuaian jarak jauh empat fungsi jarak jauh. Fitur Produk: Tidak ada bahaya pembakaran dan ledakan, bebas perawatan, ukuran kecil, ringan (kurang dari 100kg), umur layanan yang panjang (juta), keamanan dan reliabilitas, operasi yang mudah, pemeliharaan yang mudah dan mudah dipasang. Dapat dilengkapi dengan Power Electronics PT untuk remote control jarak pendek dapat dilengkapi dengan catua dual power automatic

Perangkat switching dan sistem otomasi persiapan prabayar yang diinteregentasikan secara intelur.

Standar: IEC 62271-100

Fitur

1. Pemutus sirkuit mengadopsi struktur penyangga tiga fase, yang memiliki karakteristik kinerja pemecahan, tidak ada bahaya pembakaran dan ledakan, bebas perawatan, ukuran kecil, berat badan ringan dan umur layanan yang panjang.

2. Pemutus sirkuit mengadopsi struktur tertutup sepenuhnya dengan kinerja penyegelan yang baik, yang membantu meningkatkan kinerja tahan kelembaban dan anti-kondensasi, dan sangat cocok untuk digunakan di daerah dingin atau lembab.

3. Pilar tiga fase dan transformator saat ini menggunakan isolasi padat resin epoksi luar ruang impor, atau menggunakan resin epoksi domestik outsourcing silikon karet insulasi padat; Ini memiliki karakteristik resistensi suhu tinggi dan rendah, resistensi ultraviolet, dan resistensi penuaan.

4. Mekanisme operasi mengadopsi mekanisme operasi pegas miniatur, kekuatan motor penyimpanan energi kecil, dan konsumsi energi pembukaan dan penutupan rendah; Transmisi mekanisme mengadopsi mode transmisi langsung, jumlah bagian kecil, dan keandalannya tinggi. Mekanisme operasi ditempatkan dalam kotak mekanisme tertutup, yang memecahkan masalah korosi mekanisme operasi dan meningkatkan keandalan mekanisme.

5. Operasi pembukaan dan penutupan pemutus sirkuit dapat dioperasikan secara manual atau listrik dan dengan kendali jarak jauh. Ini dapat dicocokkan dengan pengontrol cerdas untuk mewujudkan otomatisasi distribusi daya, dan juga dapat dikombinasikan dengan recloser untuk membentuk rekloser dan sectionalizer otomatis.

6. Pemutus sirkuit dapat dilengkapi dengan transformator arus dua fase atau tiga fase untuk perlindungan arus berlebih atau hubung singkat, dan juga dapat memberikan sinyal akuisisi saat ini kepada pengontrol cerdas; Transformer saat ini untuk pengukuran dapat ditambahkan sesuai dengan kebutuhan pengguna.

7. Pemutus sirkuit dapat dilengkapi dengan sakelar isolasi keterkaitan tiga fase, dan ada fraktur yang terlihat ketika sakelar isolasi terbuka, dan dilengkapi dengan perangkat interlocking anti-kesalahan dengan bodi pemutus sirkuit. Ketika pemutus sirkuit berada dalam posisi penutupan, sakelar isolasi tidak dapat dibuka atau ditutup; Pemutus sirkuit hanya dapat dioperasikan ketika pisau isolasi ditutup sepenuhnya atau sepenuhnya dibuka. Insulator Pilar Arrester dapat dihubungkan bersama untuk pemeliharaan yang mudah.

Pilihan

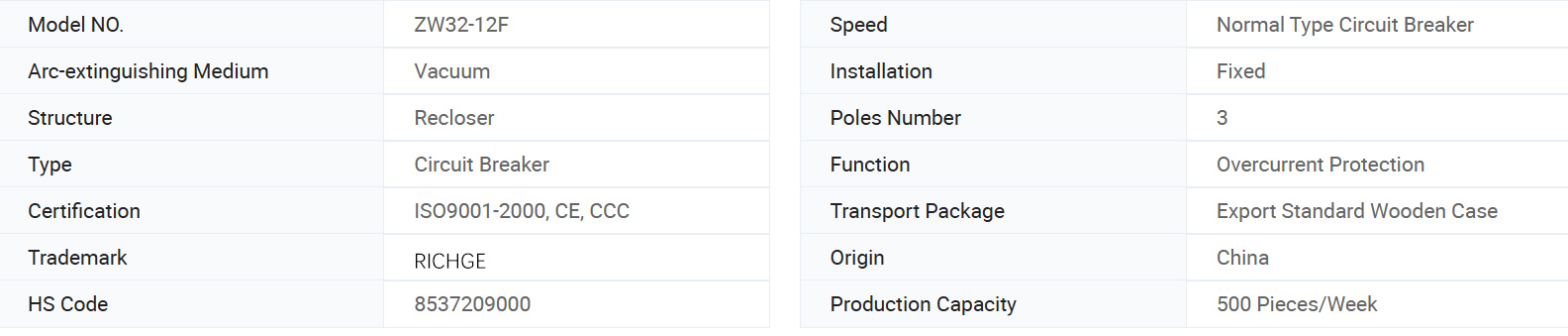

Info dasar.

Parameter teknis

Gambar dimensi:

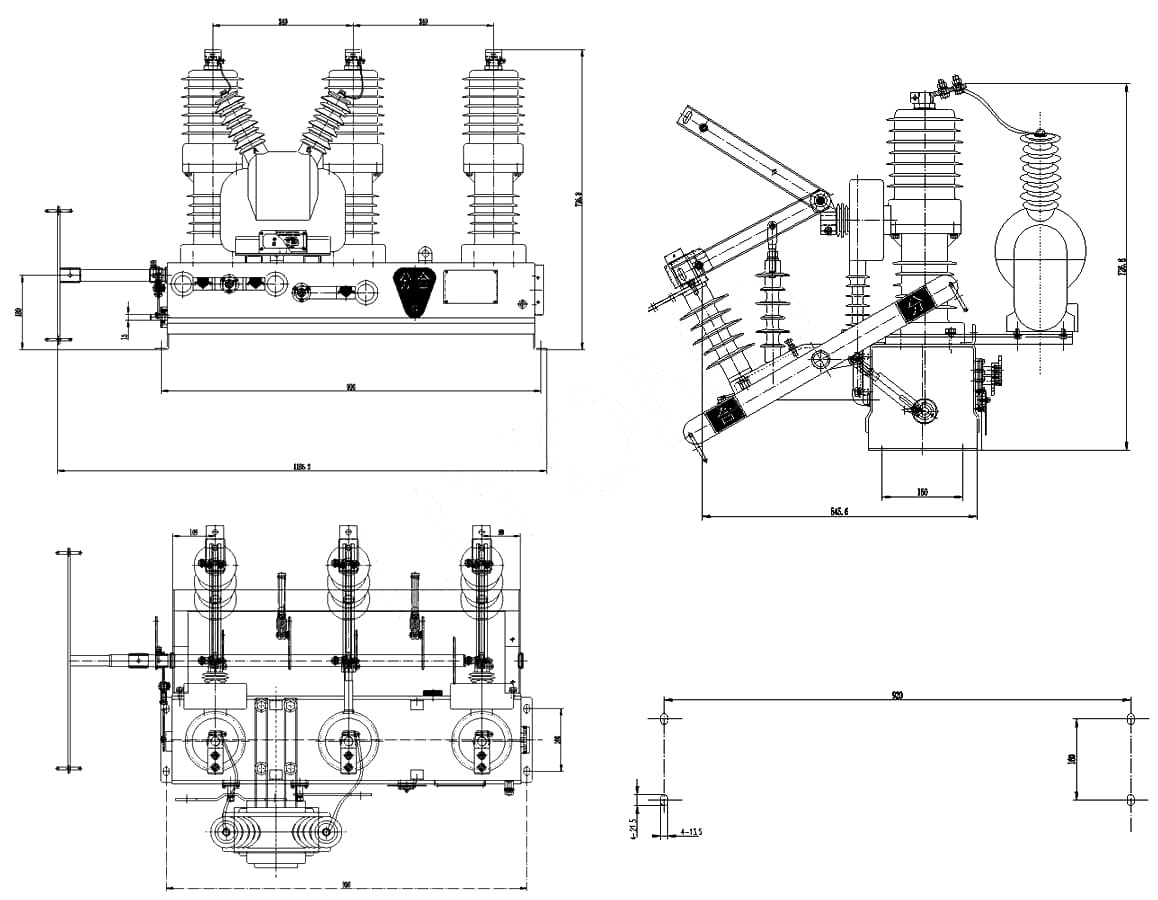

Referensi Dimensi ZW32-12

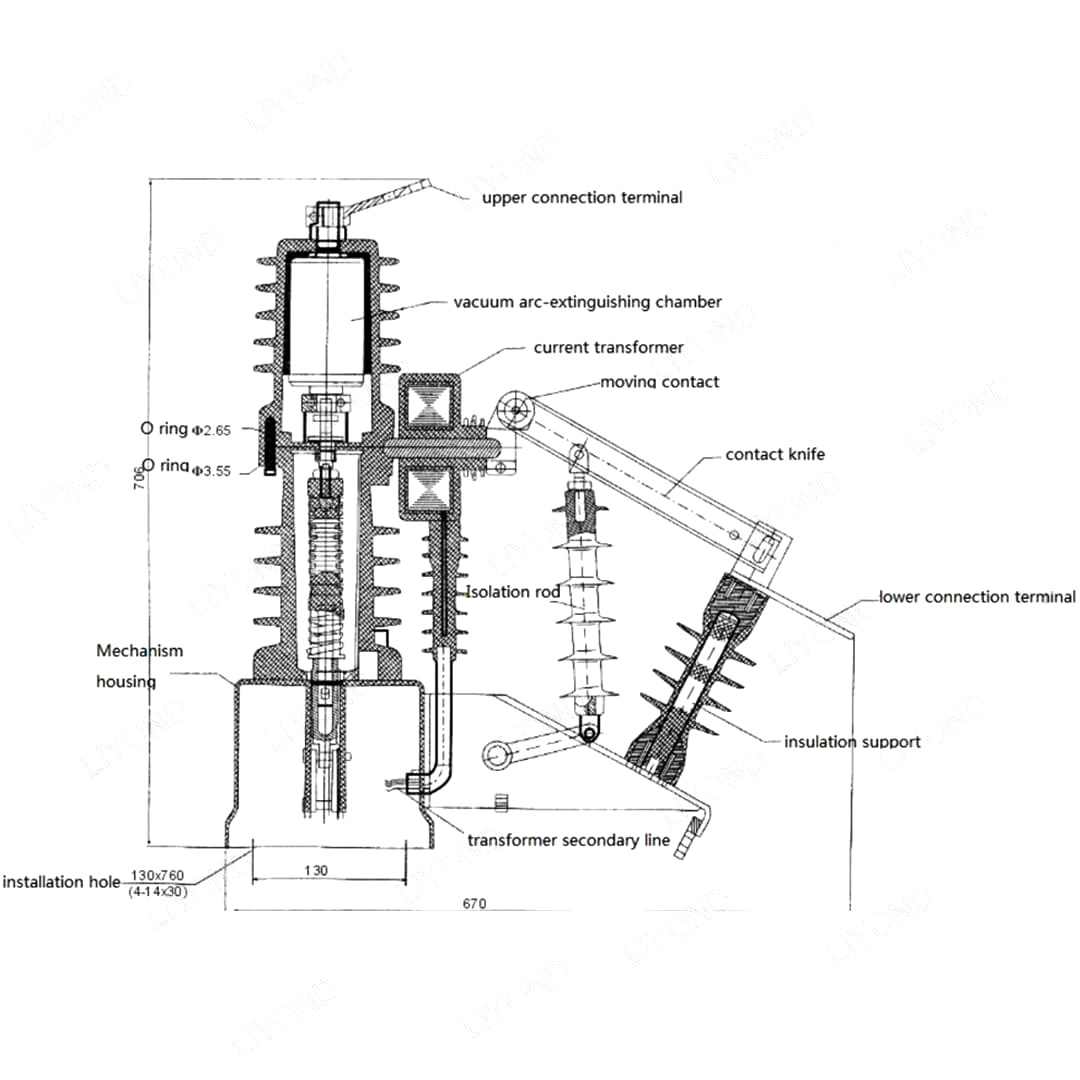

Referensi Struktur ZW32-12

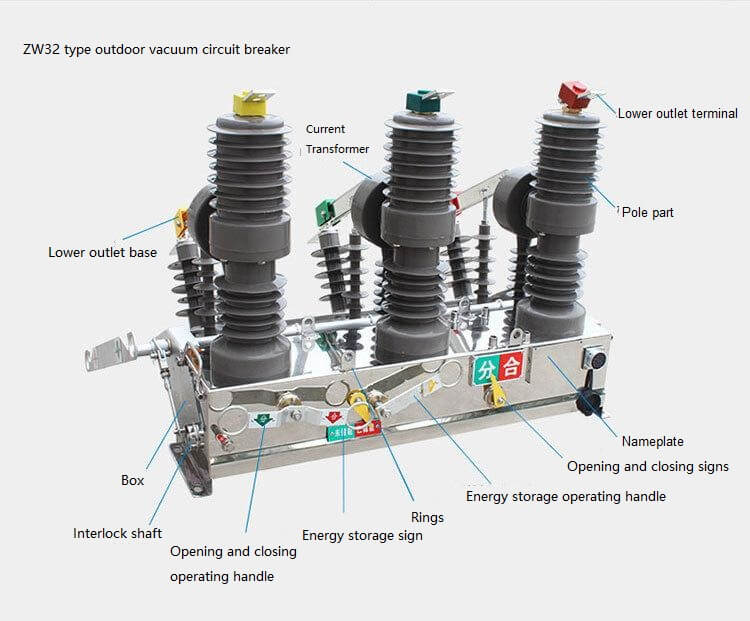

Struktur Recloser Otomatis ZW32

Kondisi kerja

1. Suhu udara ambient: -40 ℃ ~+40 ℃;

2. Altitude: Tidak lebih dari 2000m;

3. Udara di sekitarnya dapat tercemar dengan debu, asap, gas korosif, uap atau semprotan garam;

4. Kecepatan angin tidak melebihi 34m/s (setara dengan 700Pa pada permukaan silindris);

5. Getaran atau gerak ground dari peralatan switchgear dan kontrol dapat diabaikan;

6. Tingkat Polusi: ⅲ
