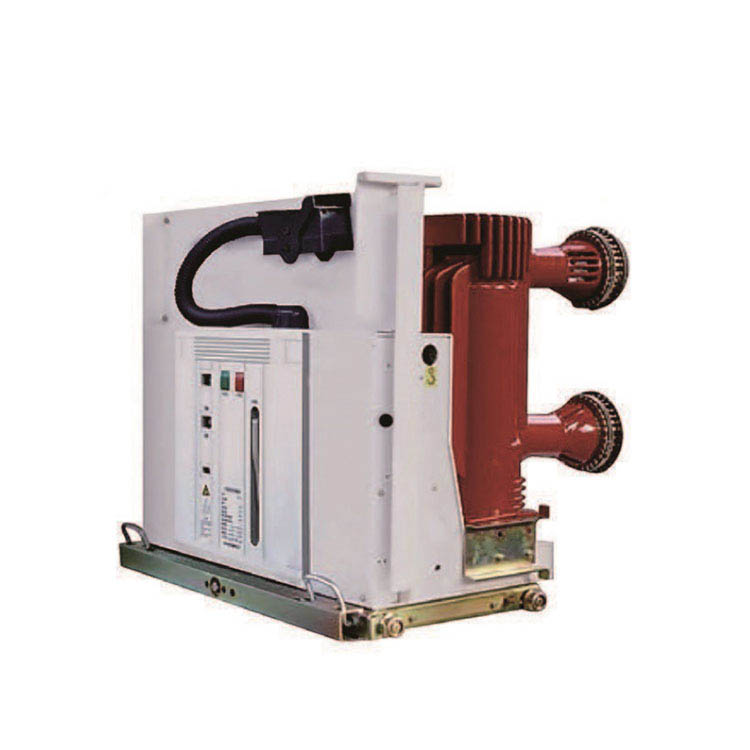

VSG-24 Jenis Tiang Tertanam VCB Pemutus Pemutus Sirkuit Indoor 24KV
Prinsip-prinsip ini saat ini lebih dari sebelumnya membentuk dasar keberhasilan kami sebagai bisnis ukuran menengah yang aktif secara internasional untuk kabinet distribusi gardu transformator, switchgear kabinet tegangan rendah, ransformer tiga fase. Anda akan mendapatkan balasan profesional kami dalam waktu 8 jam. Percayalah, Anda tidak akan pernah berkecil hati. Kami melayani masyarakat dan pengguna dengan gagasan pengembangan industrialisasi. Sejak pendirian kami, kami telah menjalin hubungan kerja sama jangka panjang dengan banyak perusahaan dengan produk berkualitas tinggi, harga yang wajar dan layanan yang sangat baik.
Seri VSG-24 pemutus sirkuit vakum tegangan tinggi dalam ruangan dengan tiang tertanam adalah tiga fase A.C 50Hz peralatan distribusi daya dalam ruangan dengan tegangan pengenal 24kV. Ini digunakan untuk melindungi dan mengendalikan peralatan listrik di bidang industri & perusahaan, pembangkit listrik dan gardu induk.
Sirkuit konduktif utama dari pemutus sirkuit vakum jenis ini menggunakan tiang tertanam, cocok dengan organisasi modular dan pegangan penyimpanan energi terintegrasi. Tata letak keseluruhan masuk akal, sempurna dengan singkatnya dan benar-benar menyadari pemeliharaan bebas dan kehidupan mekanik & listrik yang lebih lama.
Pemutus sirkuit vakum yang dapat ditarik dalam ruangan
Pemutus sirkuit vakum yang dapat ditarik dalam ruangan cocok untuk sistem daya AC tiga fase dengan tegangan pengenal hingga 12 ~ 24kV dan frekuensi 50/60Hz. Mereka banyak digunakan di pembangkit listrik, gardu gardu, petrokimia, metalurgi, manufaktur dan industri lain, bandara, area perumahan, dll. Kontrol dan melindungi peralatan listrik, terutama untuk kesempatan yang perlu dioperasikan jarang pada arus pendek atau multi-sirkuit ratapan arus pendek. Ini dapat dipasang di switchgear terisolasi udara dalam ruangan seperti tipe KYN28 atau AMS.
Pemutus sirkuit terbuat dari teknologi APG dewasa. Penerapan buffer terminal VD4 memastikan bahwa terminal dalam ruangan lebih dapat diandalkan di lingkungan operasi apa pun. VD4 dapat sepenuhnya memenuhi persyaratan GB, DL, IEC, DIN, VDE dan standar negara -negara industri maju lainnya.
Pemutus sirkuit vakum terutama terdiri dari tiga bagian: ruang pemadam busur vakum, mekanisme operasi, braket, dan komponen lainnya.
1. Ruang pemadam busur vakum
Menurut berbagai jenis sakelar, ada ruang pemadam busur vakum keramik dengan layar eksternal, ruang pemadam busur vakum kecil dengan medan magnet bubble bergelombang kaca berbentuk bubuk. Struktur dasarnya adalah sebagai berikut:
1) Kerang isolasi kedap udara ： Sistem isolasi kedap udara yang terdiri dari silinder isolasi airtight kaca keramik, kaca atau mikrokristalin, penutup ujung yang dapat dipindahkan, penutup ujung tetap, dan pipa bergelombang baja stainless adalah wadah yang disegel vakum. Untuk memastikan kedap udara, selain prosedur operasi yang ketat dalam jenis penyegelan, bahan itu sendiri juga diperlukan untuk memiliki napas kecil dan pelepasan gas internal.
2) Sistem Konduktif ： Ini terdiri dari batang konduktif tetap, permukaan busur yang berjalan tetap, kontak tetap, kontak yang bergerak, permukaan busur bergerak, dan batang konduktif yang bergerak. Struktur kontak dapat dibagi secara kasar menjadi tiga jenis: kontak silindris, permukaan melengkung medan magnet transversal permukaan melengkung dengan bentuk spiral, dan kontak medan magnet longitudinal. Saat ini, jenis ruang pemadam busur ini mengadopsi teknologi medan magnet longitudinal, yang memiliki kemampuan pemadaman busur yang kuat dan stabil.
3) Sistem Perisai: Penutup pelindung adalah komponen yang sangat diperlukan di ruang pemadam busur vakum, dan ada berbagai jenis penutup pelindung, seperti penutup pelindung utama yang mengelilingi titik kontak, penutup pelindung pipa bergelombang, dan penutup penutup pelindung voltase. Fungsi penutup pelindung utama adalah sebagai berikut: ① Untuk mencegah produk dari percikan ke dinding bagian dalam cangkang isolasi selama proses busur, sehingga mengurangi kekuatan isolasi cangkang. ② Meningkatkan keseragaman distribusi medan listrik di ruang pemadam busur bermanfaat untuk mengurangi kekuatan medan lokal dan mempromosikan miniaturisasi vakum busur pemadam produk kondensasi busur dan menyerap beberapa energi busur bermanfaat untuk pemulihan kekuatan dielektrik dari celah arc.
2. Mekanisme Operasi
Menurut berbagai jenis pemutus sirkuit, berbagai mekanisme operasi digunakan. Mekanisme operasi umum meliputi mekanisme operasi pegas (VS1), mekanisme operasi magnet permanen, dan mekanisme operasi kombinasi (VBD).
Bagian lain: Kendaraan sasis, kurung isolasi, isolator, dll.
Apa karakteristik pemutus sirkuit vakum
(1) kapasitas pemecahan yang kuat, hingga 50KA; Setelah fraktur, media di antara retakan pulih dengan cepat dan tidak perlu mengganti medium.
(2) Jarak pembukaan kontak kecil. Jarak pemecahan kontak dari pemutus sirkuit vakum 10kV hanya sekitar 10mm. Daya operasi yang diperlukan kecil, aksinya cepat, mekanisme operasi dapat disederhanakan, dan masa pakai dapat diperpanjang. Secara umum, pemeliharaan tidak diperlukan selama sekitar 20 tahun.
(3) Waktu pemadam busur pendek, tegangan busur rendah, energi busur rendah, kehilangan kontak rendah, dan beberapa gangguan.
(4) Batang pemandu seluler memiliki inersia kecil dan cocok untuk sering beroperasi.
(5) Saat mengoperasikan sakelar, kebisingan aksi rendah, membuatnya cocok untuk penggunaan perkotaan.
(6) Media pemadam atau isolasi busur tidak menggunakan minyak, dan tidak ada bahaya api atau ledakan.
(7) Kepala kontak adalah struktur yang sepenuhnya tertutup, yang tidak akan mengurangi kinerjanya karena pengaruh kelembaban, debu, dan gas berbahaya. Operasi yang andal dan kinerja on-off yang stabil. Sebagai komponen independen, ruang pemadam busur mudah dipasang dan debug.
(8) Selama masa pakai pemutus sirkuit vakum, bagian kontak tidak memerlukan pemeliharaan dan inspeksi. Bahkan jika pemeliharaan dan inspeksi dilakukan, waktu yang dibutuhkan sangat singkat.
(9) Busur dipadamkan dalam wadah tertutup, dan busur dan gas panas tidak terekspos.
(10) Dilengkapi dengan beberapa fungsi penahan, cocok untuk kebutuhan aplikasi jaringan distribusi
Keuntungan:
 |
A) Suhu Udara: Suhu Tertinggi: +40ºC; Suhu terendah: -25ºC
b) Kelembaban: Kelembaban rata -rata bulanan adalah 95%; Kelembaban rata -rata harian adalah 90%.
c) Ketinggian: Tinggi Instalasi Maksimum: 2500m
d) Jelas tidak ada udara sekitar yang tercemar oleh gas korosif dan mudah terbakar, uap, dll.
T: Bisakah saya memiliki harga produk Anda?
A: Selamat datang. Silakan kirim pertanyaan kepada kami di sini. Kami akan membalas Anda dalam waktu 24 jam.
T: Dapatkah saya mendapatkan sampel sebelum pesanan curah?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel yang dimasukkan dapat diterima.
T: Bisakah kita mencetak nama logo/ perusahaan kita pada produk?
A: Ya, tentu saja, kami menerima OEM, kemudian membutuhkan Anda untuk memberikan otorisasi merek kepada kami
T: Apakah Anda menerima kustomisasi produk?
A: Ya, tentu saja, berikan gambar atau parameter tertentu, kami akan mengutip Anda setelah evaluasi
T: Apa waktu tunggu?
A: Waktu utama tergantung pada jumlah yang dipesan, umumnya dalam 7-20 hari setelah menerima pembayaran.
T: Apa persyaratan perdagangan Anda?
A: Kami menerima EXW, FOB, CIF, FCA, dll.
T: Apa metode pembayaran Anda?
A: Kami menerima T/T, Western Union, Paypal, L/C yang tidak dapat dibatalkan, dll
T: Apakah Anda memeriksa produk jadi?
A: Ya, setiap langkah produksi dan produk jadi akan keluar inspeksi oleh Departemen QC sebelum pengiriman. Dan kami akan memberikan laporan inspeksi barang untuk referensi Anda sebelum pengiriman
T: Bagaimana menyelesaikan masalah kualitas setelah penjualan?
A: Ambil foto masalah kualitas dan kirimkan kepada kami untuk pemeriksaan dan konfirmasi kami, kami akan membuat solusi yang puas untuk Anda dalam waktu 3 hari.
