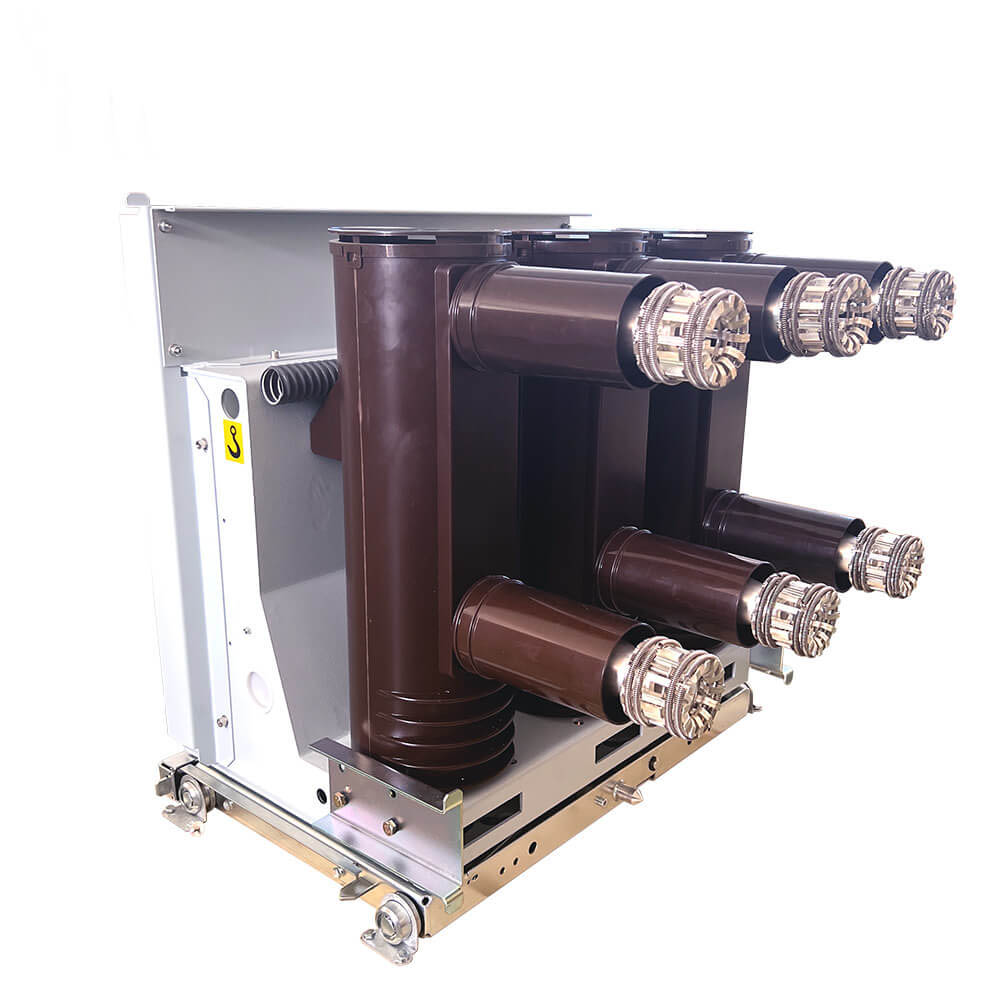

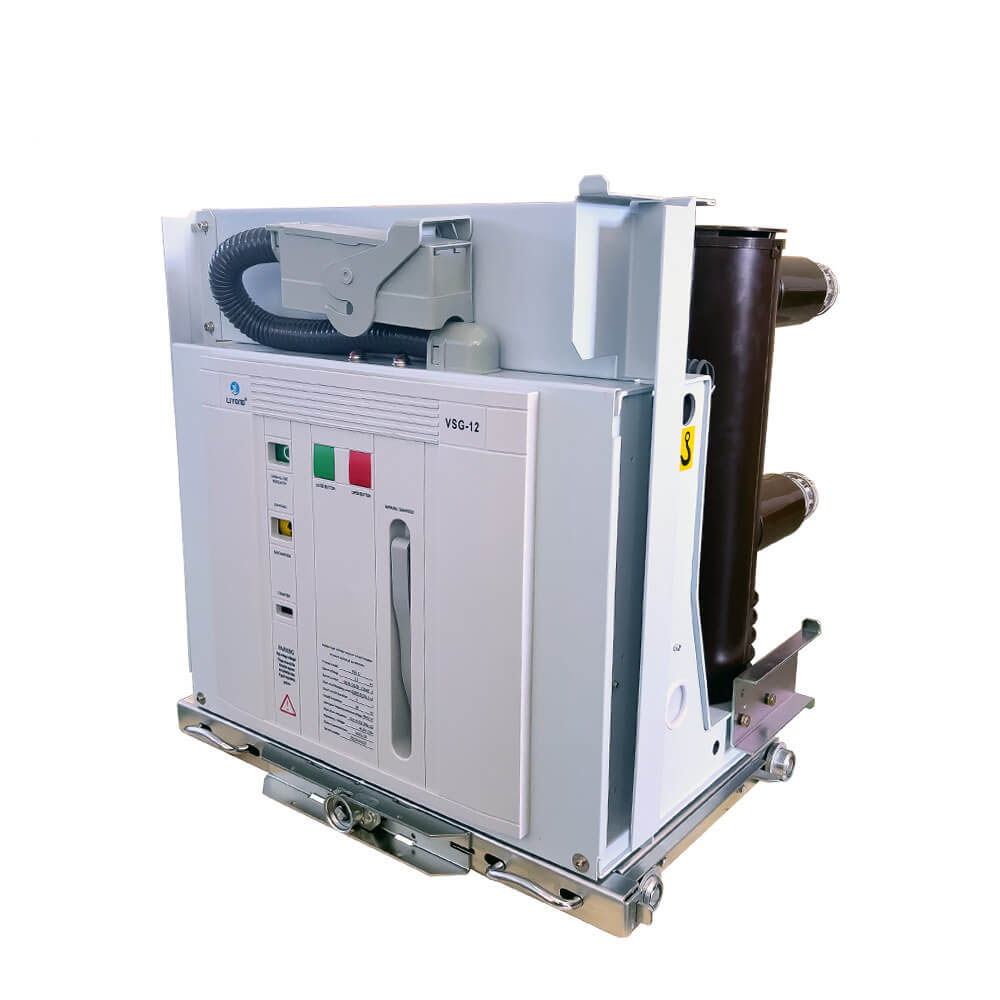

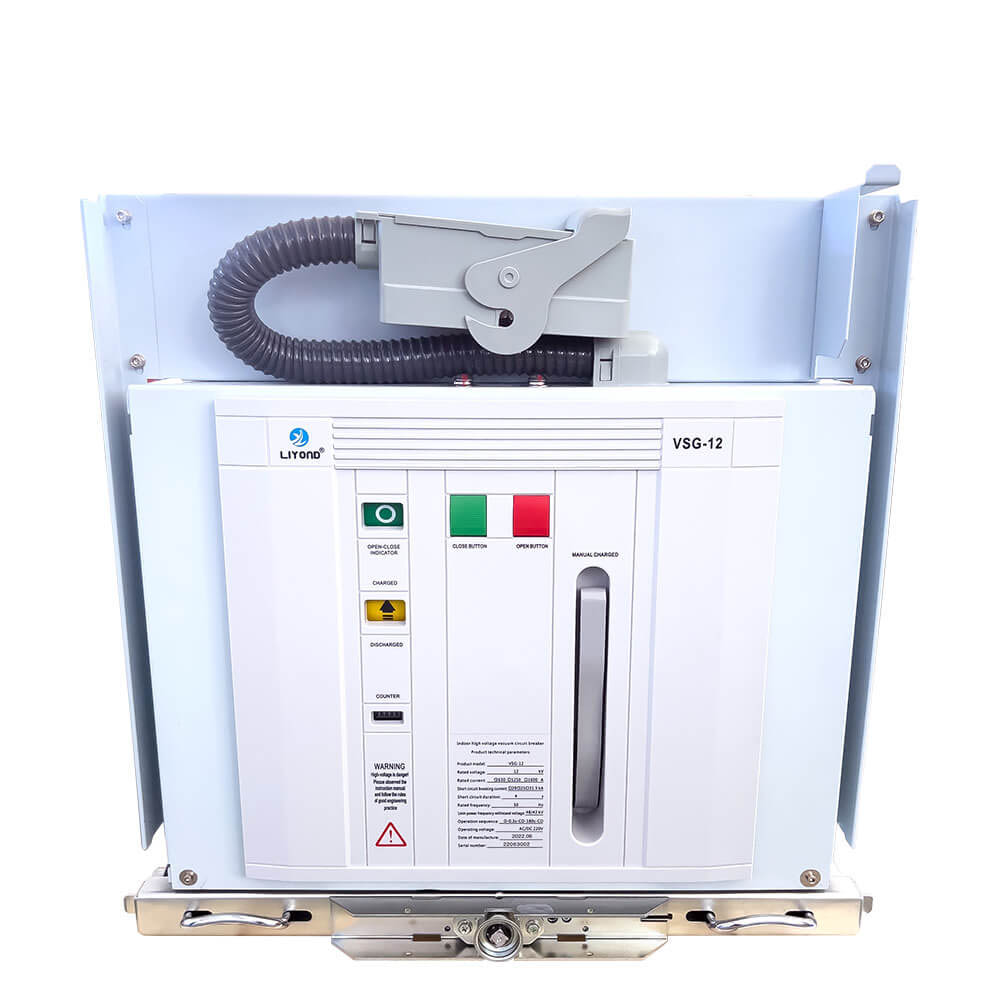

10kv 12kV Tegangan Medium Jenis Handcart VCB dengan tabung isolasi dengan bagian konduktif

10kv 12kV Tegangan Medium Jenis Handcart VCB dengan tabung isolasi dengan bagian konduktif

     Jenis VSG Pemutus sirkuit vakum tegangan tinggi dalam ruangan cocok untuk beralih berbagai beban dari sifat yang berbeda dan operasi yang sering dalam sistem daya dengan AC 50Hz tiga fase dan tegangan pengenal 7.2kV-40.5kV. Dan perlindungan dan kontrol peralatan listrik di gardu. Ini dapat dilengkapi dengan KYN28A dan switchgear tipe tangan mid-mount-mid-mount lainnya, dan juga dapat dilengkapi dengan switchgear tetap XGN.

     Jenis VSG Pemutus sirkuit vakum tegangan tinggi dalam ruangan sesuai dengan Standar Nasional GB1984 "AC pemutus sirkuit tegangan tinggi", JB/T3855 "3,6 ~ 40,5kV indoor AC high-voltage sirkuit volum sirkuit tinggi" dan IEC60056 "AC Woltage High-Woltage Sirkuit Tegangan Tinggi." Temui "10-35kV dalam ruangan dalam ruangan vakum pemutus sirkuit pemusnahan kondisi teknis". Ini memiliki keunggulan ukuran kecil, ringan, cocok untuk pengoperasian dan gangguan tanpa perawatan, dan lebih populer digunakan dalam jaringan distribusi 3KV-40.5kV.

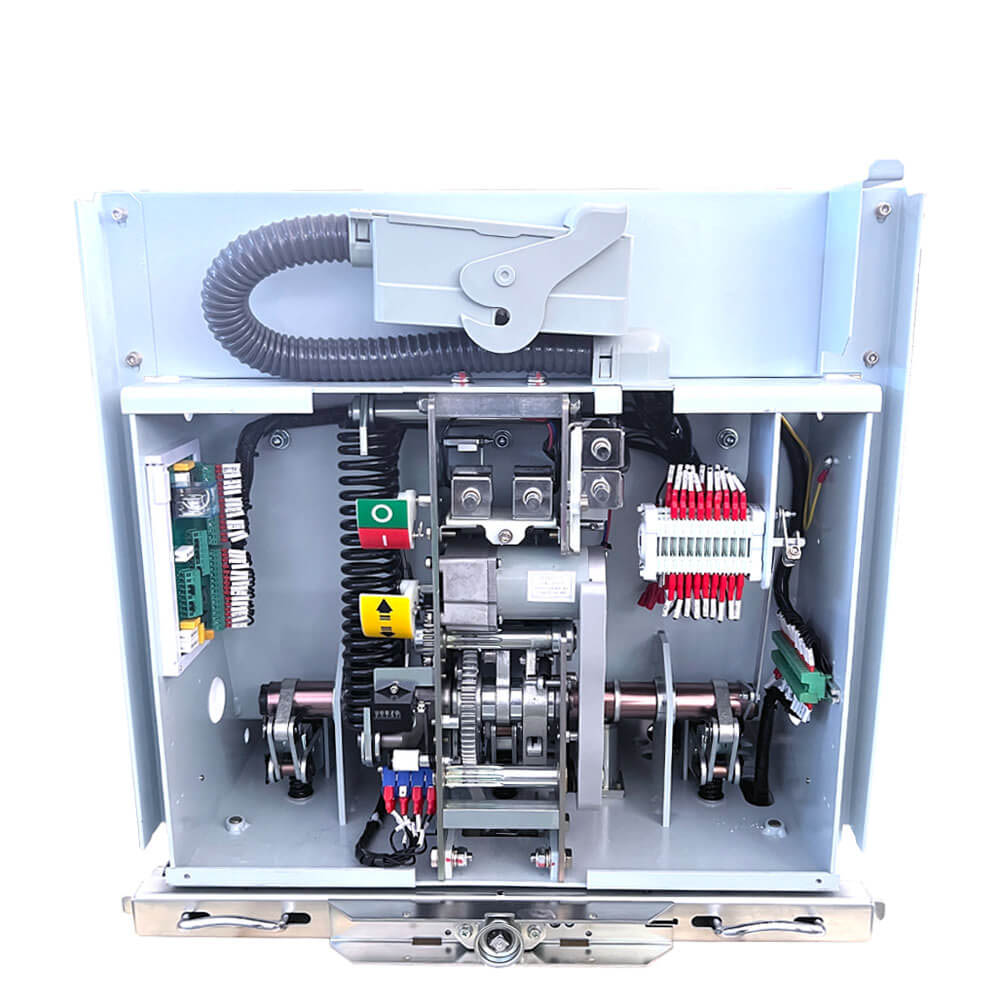

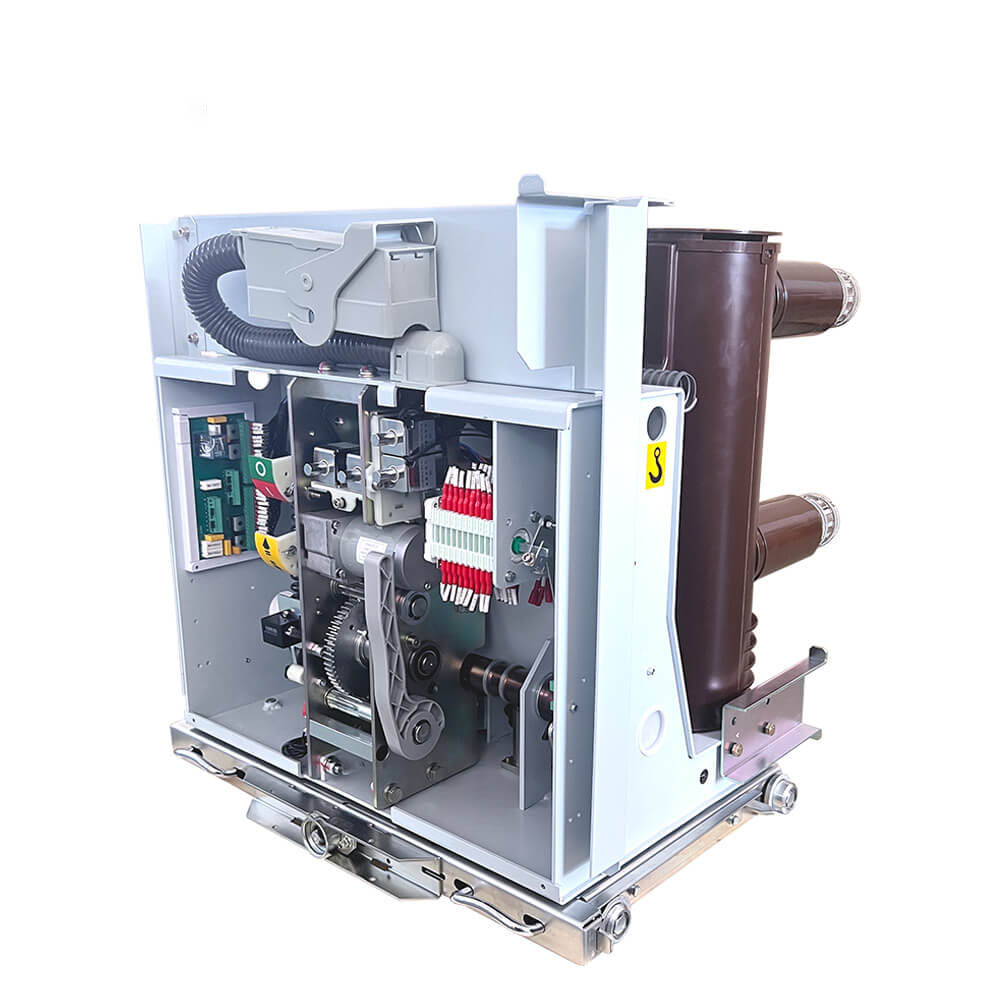

    Mekanisme VSG menggunakan CAM (dalam modul inti mekanisme) untuk menggerakkan spindel secara langsung (dalam modul spindle bingkai) untuk mengurangi tautan transmisi dan meningkatkan efisiensi transmisi (tanpa koneksi engsel). Kurangi input energi produk dan tingkatkan masa pakai produk. Pasang modul sirkuit utama, yaitu, lengkapi konfigurasi dasar pemutus sirkuit vakum. Kemudian pasang modul mobil sasis, lengan kontak, kontak, dan lengan isolasi untuk melengkapi konfigurasi pemutus sirkuit engkol tangan.

Fitur teknis

1. Generasi pertama dari Tipe Builtin Handcart di Cina dengan hak intelektual independen. Ini menampilkan teknologi yang matang dan rasio harga/kinerja yang tinggi.

2. Bagian-bagian utama mengadopsi pelapisan paduan nikel-fosfor dengan ketahanan aus yang sempurna dan ketahanan korosi.

3. Bagian -bagian utama dibuat sendiri untuk memastikan produk untuk memenuhi persyaratan desain desain

4. Sirkuit Utama Insulasi Komposit Silindris memiliki volume kecil, bebas dari pemeliharaan dan beberapa layanan.

Parameter teknis utama:

· Tingkat isolasi yang dinilai: 75kV

· Impuls Lightning Nilai Tegangan Tegangan: 42kV

· Nilai arus: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Arus pemecahan sirkuit pendek yang dinilai: 25ka, 31.5ka, 40ka

· Dinilai Sirkuit Pendek Dinilai Arus (Puncak): 63ka, 80ka, 100ka

· Durasi hubung singkat yang dinilai: 4 detik

· Urutan operasi yang dinilai: O-0.3S-Co-180S-CO atau O-180S-Co-180S-CO (40KA)

· Nilai Bank Capacitor Breaking Bank Tunggal/Back-to-Back Saat Ini: 630A/400A

· Jumlah operasi pada arus pemecahan sirkuit pendek yang dinilai: 30 kali

· Waktu penutupan: 30-70ms

· Waktu pembukaan: 20-50ms

· Umur Mekanik: 30.000 Operasi

· Penyimpanan energi dan tegangan operasi: AC220/110V, DC220/100V

· Kontak celah: 11 ± 1mm

· Overtravel of Contact: 3,5 ± 0,5mm

· Kecepatan penutupan rata-rata: 0,5-0,8m/s

· Kecepatan pembukaan rata-rata: 0.9-1.2m/s

· Hubungi waktu pantulan saat penutupan: ≤2ms

· Waktu sinkronisasi untuk pembukaan dan penutupan tiga fase: ≤2ms

· Resistensi sirkuit utama: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25μΩ (2500a dan di atas)

Fitur Produk:

· Penerapan yang luas: Mekanisme operasi modular VCB VSG-12 Pemutus sirkuit vakum tegangan tinggi dalam ruangan cocok untuk berbagai lingkungan dan sangat cocok untuk aplikasi yang membutuhkan operasi yang sering dan keandalan tinggi dalam sistem tenaga.

· Desain Modular: Mekanisme operasi menggunakan desain modular, memberikan kenyamanan penggantian dan perakitan cepat.

· Keselamatan dan keandalan: Ini menawarkan kinerja listrik yang luar biasa, secara andal melindungi dan mengendalikan peralatan listrik.

· Kehidupan mekanik yang panjang: Dengan kehidupan mekanik yang tinggi, ia dapat menahan periode penggunaan yang diperpanjang.

Desain Lanjutan: Fitur -fitur seperti Contact Gap dan Contact Overtravel Pastikan kinerja dan keandalan tinggi.

Info dasar.

Parameter teknis

Gambar dimensi:

Lingkungan Operasi:

· Suhu sekitar: tidak melebihi +40 ° C, tidak kurang dari -15 ° C (penyimpanan pada -30 ° C tidak diperbolehkan).

· Ketinggian: tidak melebihi 1000m.

· Kelembaban relatif: Rata -rata harian tidak melebihi 95%, rata -rata bulanan tidak melebihi 90%. Tekanan uap saturasi rata-rata harian tidak melebihi 22 × 10-3mpa, rata-rata bulanan tidak melebihi 18 × 10-3mpa.

· Intensitas seismik: tidak melebihi level 8.

· Situs aplikasi: Cocok untuk digunakan di tempat tanpa api, ledakan, polusi parah, korosi kimia, dan getaran parah.

Instruksi pemesanan

1. Jenis Lengkap VCB, Spesifikasi Teknis Utama, Jarak dan Kuantitas Fase

2. Jenis dan Spesifikasi Tegangan Layanan

3. Nama dan jumlah suku cadang cadangan
