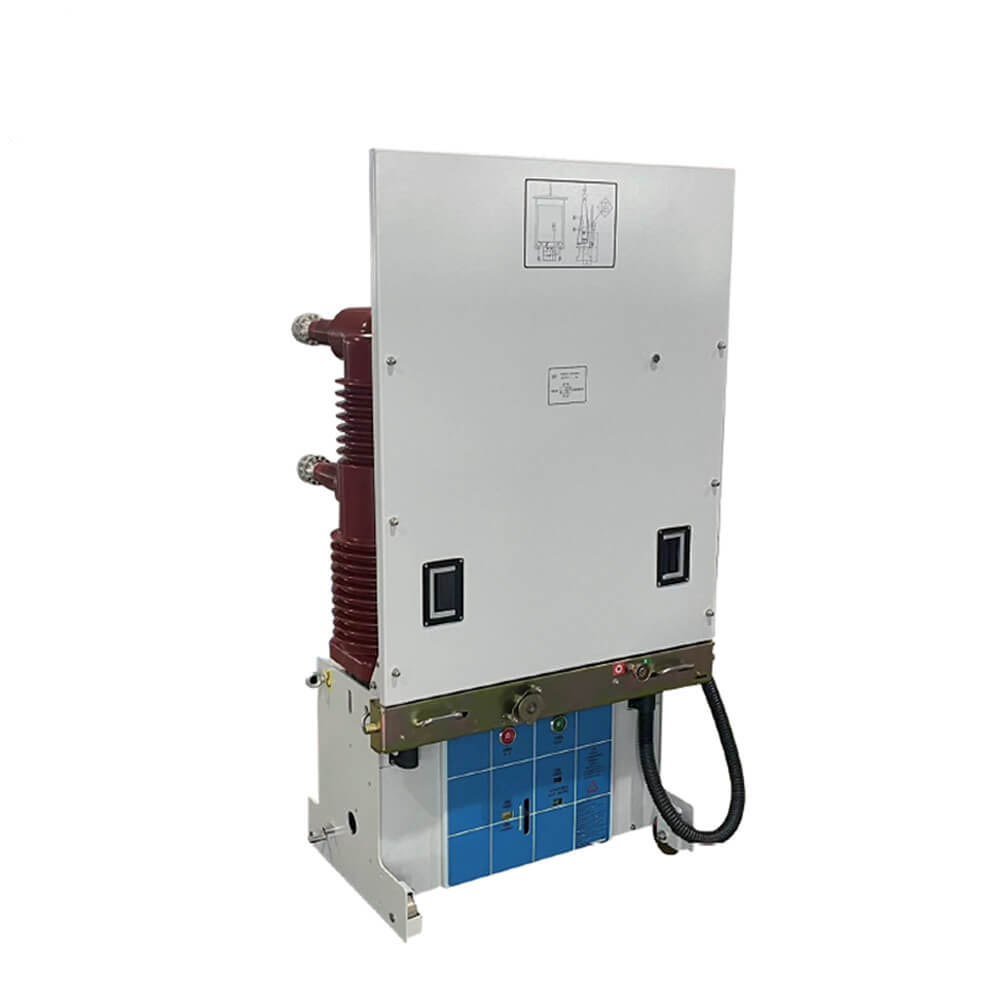

35KV Lantai pemutus sirkuit vakum dipasang dengan mekanisme yang dioperasikan pegas VBI

35KV Lantai pemutus sirkuit vakum dipasang dengan mekanisme yang dioperasikan pegas VBI

     VSG-40.5 Seri Vacuum Sirkuit Pemutus adalah jenis baru dari tiga fase 50Hz menurut konsep desain yang unik dan dikombinasikan dengan permintaan dan pengembangan pasar, tegangan pengenal switchgear dalam ruangan 40.5kV, dapat diberikan kepada usaha industri dan penambangan, pembangkit listrik dan substasi sebagai kontrol dan perlindungan peralatan listrik, dan yang dikumpulkan.

Pemutus sirkuit vosum tegangan tinggi dalam ruangan adalah perangkat dalam ruangan dengan AC 50Hz tiga fase dan tegangan pengenal 40.5kV. Ini dapat digunakan untuk kontrol dan perlindungan peralatan listrik di perusahaan industri dan pertambangan, pembangkit listrik dan gardu induk, terutama untuk tempat -tempat dengan operasi yang sering. Bentuk pemasangan pemutus sirkuit di kabinet sakelar dapat berupa tipe tetap atau jenis yang dapat ditarik yang dipasang pada troli. VBI Pemutus sirkuit vakum tegangan tinggi dalam ruangan memiliki kinerja yang andal dan mudah dipasang. Ini adalah pilihan terbaik untuk kontrol dan perlindungan sistem transmisi dan distribusi tegangan tinggi.

 Tinjauan Produk

    Pemutus sirkuit vakum VBI-40.5 yang dipasang di lantai adalah perangkat switching bertegangan menengah yang berkinerja tinggi yang dirancang untuk perlindungan yang andal dan kontrol sistem listrik yang diberi peringkat 40.5kV. Memanfaatkan teknologi interrupter vakum canggih, ini memastikan pendinginan busur yang efisien, pemeliharaan minimal, dan umur operasional yang panjang. Ideal untuk jaringan distribusi daya, pembangkit industri, dan gardu induk, pemutus ini menggabungkan konstruksi yang kuat dengan operasi yang ramah pengguna.

Fitur utama

Peringkat tegangan:40.5kV (tahan impuls petir 95kV).

Peringkat Saat Ini:Hingga 2500A kontinu, 31.5Ka kapasitas pemecahan sirkuit pendek.

Vacuum Interrupter:Tertutup secara hermetis, bebas perawatan, dan ramah lingkungan (tidak ada gas SF₆).

Mekanisme:Mekanisme 储能 yang dioperasikan dengan motor atau motor untuk penutupan/pembukaan yang cepat (<50ms).

Keamanan:Desain anti-slip terintegrasi, interlock mekanik/listrik, dan sakelar grounding.

Kepatuhan Standar:Bertemu IEC 62271, GB/T 1984, dan ANSI C37.04.

Instruksi Instalasi

3.1 Pemeriksaan Pra-Instalasi

Verifikasi kemasan utuh dan tidak ada kerusakan fisik.

Konfirmasi Persyaratan Sistem Pencocokan Parameter Nilai.

Pastikan fondasi beton bebas getaran, getaran.

3.2 langkah pemasangan

Amankan pemutus ke lantai menggunakan baut jangkar (direkomendasikan M16).

Hubungkan busbar primer dengan pengaturan torsi per spesifikasi produsen (mis., 50nm).

Kabel kontrol sekunder kawat ke terminal (berlabel "Open/Close Coil," "Kontak Auxiliary").

Ground sasis pemutus dengan aman (resistensi tanah ≤4Ω)

Panduan Operasi

4.1 Operasi Manual

Penutupan: Putar pegangan manual searah jarum jam sampai "klik" mengkonfirmasi keterlibatan.

Pembukaan: Tekan tombol "Trip" merah atau tarik tuas perjalanan mekanis.

4.2 Operasi Listrik

Terapkan 220VDC/110VAC ke koil penutup (pulsa sesaat) untuk remote control.

Gunakan sakelar pemilih lokal/jarak jauh untuk mode.

4.3 Indikator & Alarm

LED Hijau: Pemutus ditutup.

LED Merah: Breaker Open/Tripped.

Kontak alarm: Pemicu kehilangan tekanan SF₆ (jika dilengkapi) atau pegas

Pemeliharaan & Pemecahan Masalah

5.1 Pemeriksaan Rutin

Periksa kontak setiap 5.000 operasi (melalui viewport).

Lumasi bagian yang bergerak setiap tahun dengan minyak suhu tinggi.

Uji resistensi isolasi (> 1000mΩ @5kv).

5.2 Masalah Umum

Kegagalan untuk menutup: Periksa daya kontrol, muatan pegas, atau kondisi interlock.

Pemanasan berlebihan: Kencangkan koneksi; Ukur resistensi kontak (<50μΩ).

Peringatan keselamatan

De-Energize the Breaker sebelum melayani.

Hanya personel terlatih yang harus melakukan pemeliharaan.

Jangan pernah beroperasi dengan kerusakan yang terlihat atau suara abnormal.

Lingkungan & Pembuangan

Buang gangguan vakum sebagai limbah elektronik (tidak berbahaya).

Daur ulang logam dan plastik per peraturan lokal.

Info dasar.

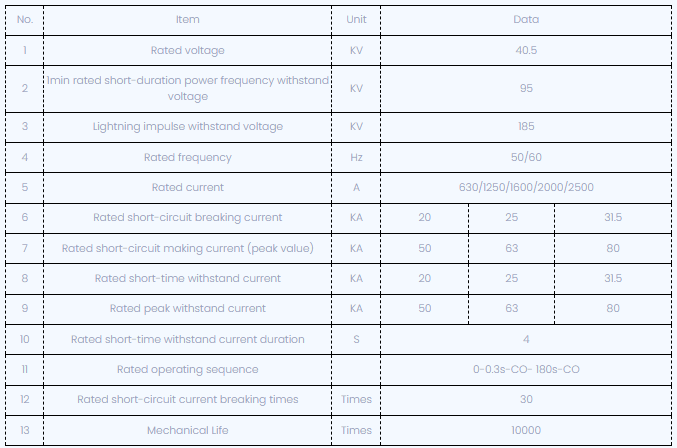

Parameter teknis

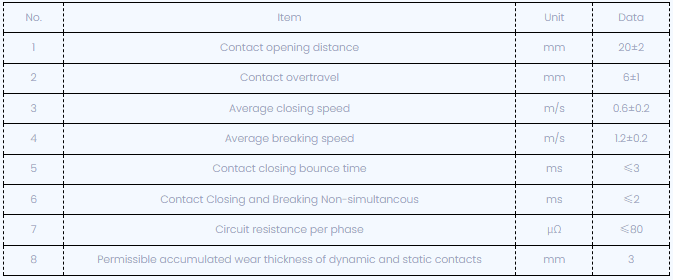

Setelah menyesuaikan pemutus sirkuit, parameter karakteristik mekanis ditunjukkan di bawah ini:

Gambar teknis

Menerapkan kondisi sekitar

1. Suhu sekitar: -10c ~ +40c (memungkinkan penyimpanan dan transportasi pada -30 derajat celcius);

2. Kelembaban Ambient: Kelembaban rata -rata sehari harus tidak lebih dari 95%. Kelembaban rata -rata sebulan harus tidak lebih dari 90%;

3. Tekanan uap jenuh: Tekanan rata -rata sehari harus tidak lebih dari 2,2 kpa; Tekanan rata -rata sebulan seharusnya tidak ada lagi

dari 1.8kpa;

4. Ketinggian: ≤1500m;

5. Intensitas gempa: ≤8 derajat;

6. Itu harus dipasang di tempat tanpa api, ledakan, kotoran yang serius, dan erosi kimia dan getaran kekerasan.
