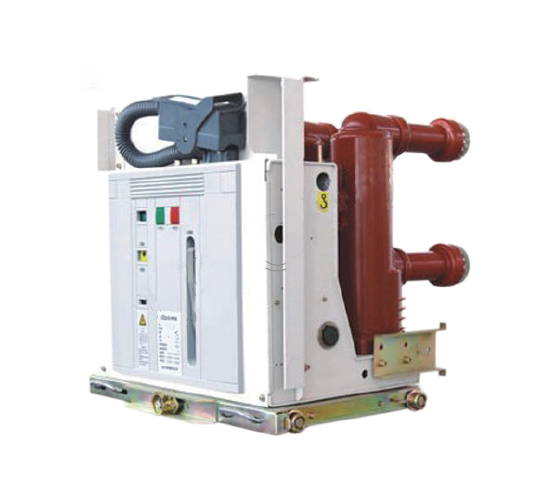

VSG-12 isolasi silinder yang dapat ditarik vcb sirkuit pemutus

VSG-12 isolasi silinder yang dapat ditarik vcb sirkuit pemutus

   Kami menikmati status yang sangat baik di antara prospek kami untuk kualitas terbaik barang dagangan kami, harga kompetitif dan layanan ideal untuk switchgear listrik tertutup logam, kabinet distribusi daya LV, switchgear tertutup logam tegangan tinggi. Menghadapi masa depan, kami akan terus menegakkan nilai-nilai inti dari integritas, rasa hormat, inovasi, gairah, dan tim profesional, selalu mematuhi pendekatan yang berpusat pada pelanggan, dan memberikan kembali kepada pelanggan global dengan produk dan layanan berkualitas tinggi. Kami mengandalkan sumber daya manusia kami yang kaya dan kondisi penelitian ilmiah yang sangat baik untuk beradaptasi dengan pengembangan pasar secara keseluruhan dengan mekanisme inovatif. Kami mengejar tujuan 'Reputasi, dan Layanan terlebih dahulu' dan mematuhi prinsip -prinsip perdagangan dari 'kesetaraan dan manfaat timbal balik'. Dan kami dengan hormat akan bekerja sama dengan teman -teman dari berbagai lingkaran baik di dalam maupun di luar negeri dengan isyarat baru.

Pemutus sirkuit vakum yang dapat ditarik dalam ruangan

  VSG-12 Indoor High Vacuum Vacuum Circuit Breaker (ABBR.: Circuit Breaker) adalah tiga frase A.C. 50Hz dalam ruangan distribusi catu daya yang dilengkapi dengan tegangan terukur 12 kV. Produk ini sesuai dengan GB1984-2003 (Tegangan Tinggi A.C. Pemutus Sirkuit), JB3855-1996 (3,6-4,5kV Indoor A.C. Pemecah Sirkuit Tegangan Tinggi), DL403-2000 (Kondisi Teknis untuk Pemesanan 62.2.5KV Petas Ikan Voltase Tinggi (DL403 (Kondisi Teknis) 62 KEVE ( A.C. Pemutus Sirkuit). Ini dapat digunakan untuk melindungi dan mengendalikan peralatan dalam peralatan grid dan desain dinamis perusahaan industri dan pertambangan. Ini cocok untuk beralih beban dan sering operasi dengan properti yang berbeda dan dengan kemampuan berkali-kali operasi melanggar arus hubung singkat.

Pemutus sirkuit vakum yang dapat ditarik dalam ruangan cocok untuk sistem daya AC tiga fase dengan tegangan pengenal hingga 12 ~ 24kV dan frekuensi 50/60Hz. Mereka banyak digunakan di pembangkit listrik, gardu gardu, petrokimia, metalurgi, manufaktur dan industri lain, bandara, area perumahan, dll. Kontrol dan melindungi peralatan listrik, terutama untuk kesempatan yang perlu dioperasikan jarang pada arus pendek atau multi-sirkuit ratapan arus pendek. Ini dapat dipasang di switchgear terisolasi udara dalam ruangan seperti tipe KYN28 atau AMS.

  Pemutus sirkuit terbuat dari teknologi APG dewasa. Penerapan buffer terminal VD4 memastikan bahwa terminal dalam ruangan lebih dapat diandalkan di lingkungan operasi apa pun. VD4 dapat sepenuhnya memenuhi persyaratan GB, DL, IEC, DIN, VDE dan standar negara -negara industri maju lainnya.

Pemutus sirkuit vakum terutama terdiri dari tiga bagian: ruang pemadam busur vakum, mekanisme operasi, braket, dan komponen lainnya.

1. Ruang pemadam busur vakum

Menurut berbagai jenis sakelar, ada ruang pemadam busur vakum keramik dengan layar eksternal, ruang pemadam busur vakum kecil dengan medan magnet bubble bergelombang kaca berbentuk bubuk. Struktur dasarnya adalah sebagai berikut:

•  SHELL INSULASI AIRTIGHT ： Sistem isolasi kedap udara yang terdiri dari silinder isolasi udara keramik, kaca atau mikrokristalin, penutup ujung yang dapat dipindahkan, penutup ujung tetap, dan pipa bergelombang baja tahan karat adalah wadah yang disegel vakum. Untuk memastikan kedap udara, selain prosedur operasi yang ketat dalam jenis penyegelan, bahan itu sendiri juga diperlukan untuk memiliki napas kecil dan pelepasan gas internal.

• Sistem Konduktif ： Ini terdiri dari batang konduktif tetap, permukaan busur tetap, kontak tetap, kontak yang bergerak, permukaan busur bergerak, dan batang konduktif yang bergerak. Struktur kontak dapat dibagi secara kasar menjadi tiga jenis: kontak silindris, permukaan melengkung medan magnet transversal permukaan melengkung dengan bentuk spiral, dan kontak medan magnet longitudinal. Saat ini, jenis ruang pemadam busur ini mengadopsi teknologi medan magnet longitudinal, yang memiliki kemampuan pemadaman busur yang kuat dan stabil.

• Sistem Perisai: Penutup pelindung adalah komponen yang sangat diperlukan di ruang pemadam busur vakum, dan ada berbagai jenis penutup pelindung, seperti penutup pelindung utama yang mengelilingi titik kontak, penutup pelindung pipa bergelombang, dan penutup penutup pelindung pelindung tegangan. Fungsi penutup pelindung utama adalah sebagai berikut: ① Untuk mencegah produk dari percikan ke dinding bagian dalam cangkang isolasi selama proses busur, sehingga mengurangi kekuatan isolasi cangkang. ② Meningkatkan keseragaman distribusi medan listrik di ruang pemadam busur bermanfaat untuk mengurangi kekuatan medan lokal dan mempromosikan miniaturisasi vakum busur pemadam produk kondensasi busur dan menyerap beberapa energi busur bermanfaat untuk pemulihan kekuatan dielektrik dari celah arc.

2. Mekanisme Operasi

Menurut berbagai jenis pemutus sirkuit, berbagai mekanisme operasi digunakan. Mekanisme operasi umum meliputi mekanisme operasi pegas (VS1), mekanisme operasi magnet permanen, dan mekanisme operasi kombinasi (VBD).

Bagian lain: Kendaraan sasis, kurung isolasi, isolator, dll.

Apa karakteristik pemutus sirkuit vakum

• Kapasitas pemecahan yang kuat, hingga 50KA; Setelah fraktur, media di antara retakan pulih dengan cepat dan tidak perlu mengganti medium.
• Jarak pembukaan kontak kecil. Jarak pemecahan kontak dari pemutus sirkuit vakum 10kV hanya sekitar 10mm. Daya operasi yang diperlukan kecil, aksinya cepat, mekanisme operasi dapat disederhanakan, dan masa pakai dapat diperpanjang. Secara umum, pemeliharaan tidak diperlukan selama sekitar 20 tahun.
• Waktu pemadaman busur pendek, tegangan busur rendah, energi busur rendah, kehilangan kontak rendah, dan banyak gangguan.
• Batang pemandu seluler memiliki inersia kecil dan cocok untuk sering dioperasikan.
•  Saat mengoperasikan sakelar, kebisingan aksi rendah, membuatnya cocok untuk penggunaan perkotaan.
• Media pemadaman atau isolasi busur tidak menggunakan minyak, dan tidak ada bahaya api atau ledakan.
• Kepala kontak adalah struktur yang sepenuhnya tertutup, yang tidak akan mengurangi kinerjanya karena pengaruh kelembaban, debu, dan gas berbahaya. Operasi yang andal dan kinerja on-off yang stabil. Sebagai komponen independen, ruang pemadam busur mudah dipasang dan debug.
• Selama masa pelayanan pemutus sirkuit vakum, bagian kontak tidak memerlukan pemeliharaan dan inspeksi. Bahkan jika pemeliharaan dan inspeksi dilakukan, waktu yang dibutuhkan sangat singkat.
• Busur dipadamkan dalam wadah tertutup, dan busur dan gas panas tidak terekspos.
• Dilengkapi dengan beberapa fungsi pelepasan, cocok untuk kebutuhan aplikasi jaringan distribusi

Keuntungan:

• Struktur sederhana
• Beradaptasi dengan interrupter vakum resistensi ultra-rendah
• Optimasi adaptasi dan mekanisme operasi pegas modular
• Cocok untuk operasi yang sering
• Pemeliharaan gratis, umur layanan panjang
• Kinerja yang sangat andal

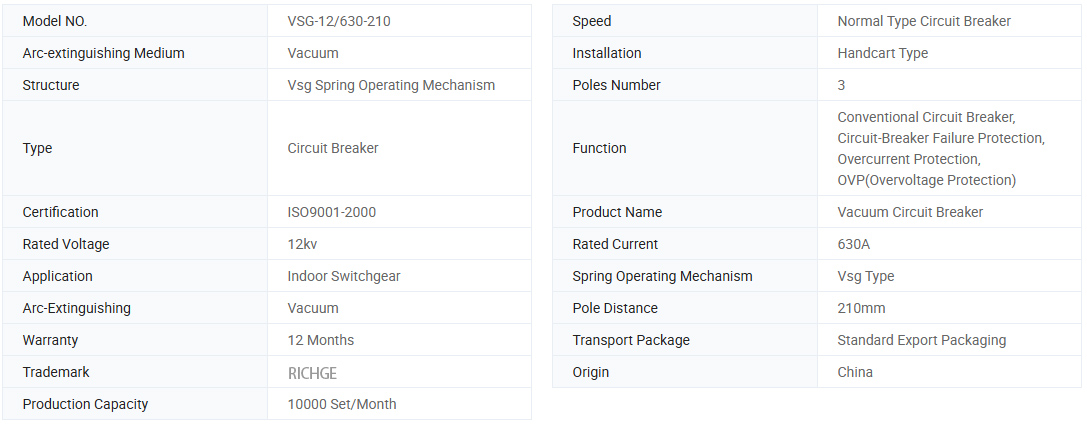

Info dasar.

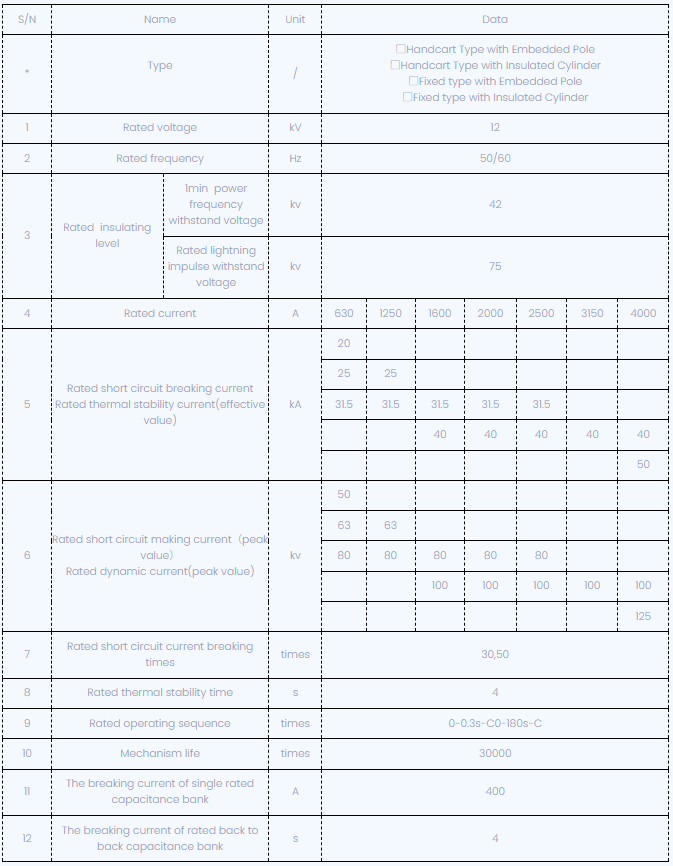

Parameter teknis

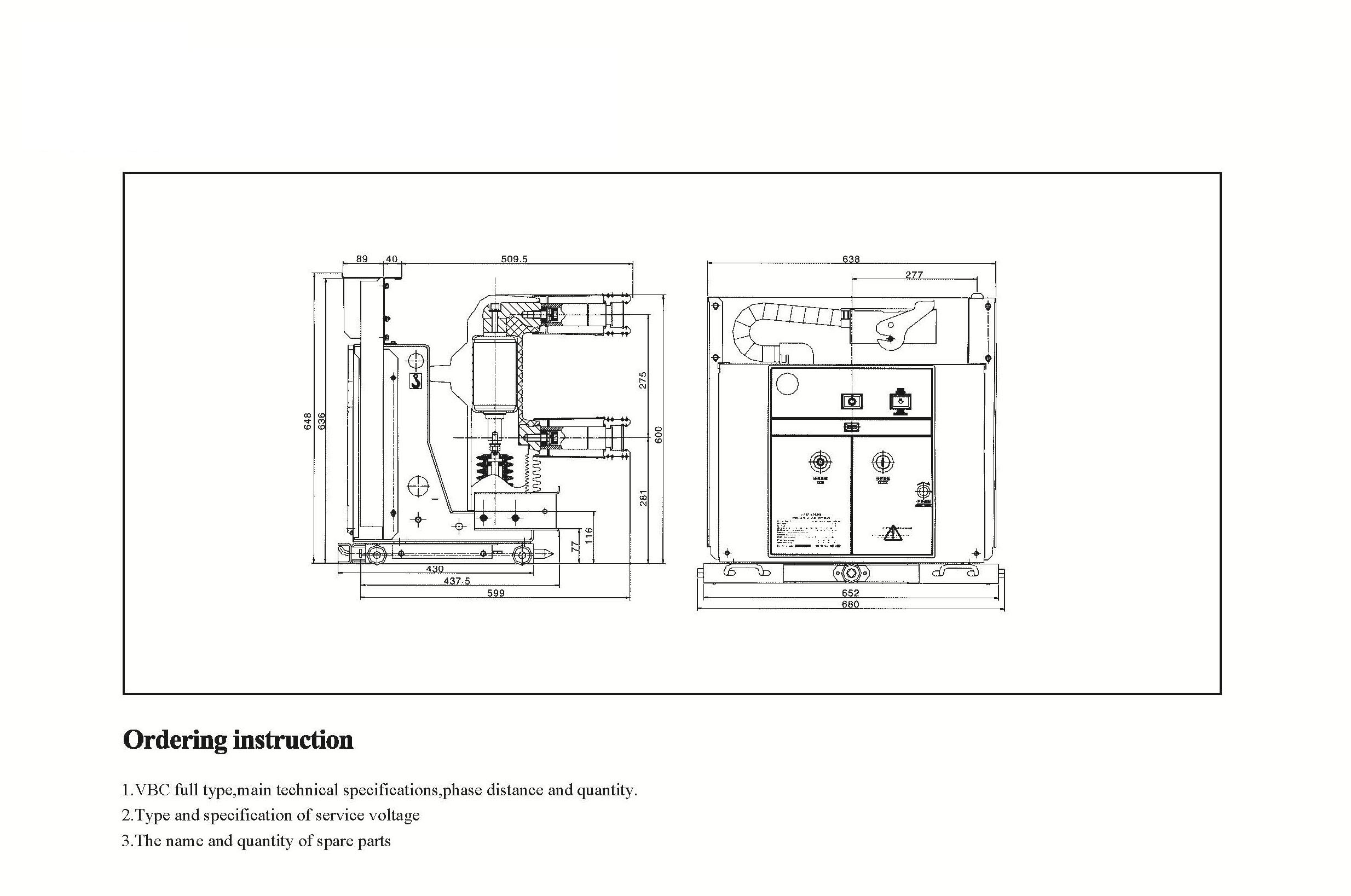

Gambar teknis

Lingkungan layanan untuk pemutus sirkuit vakum tegangan tinggi (VCB)

A) Suhu Udara: Suhu Tertinggi: +40ºC; Suhu terendah: -25ºC

b) Kelembaban: Kelembaban rata -rata bulanan adalah 95%; Kelembaban rata -rata harian adalah 90%.

c) Ketinggian: Tinggi Instalasi Maksimum: 2500m

d) Jelas tidak ada udara sekitar yang tercemar oleh gas korosif dan mudah terbakar, uap, dll.
