Merek:SOLH oleh Teknologi Richge

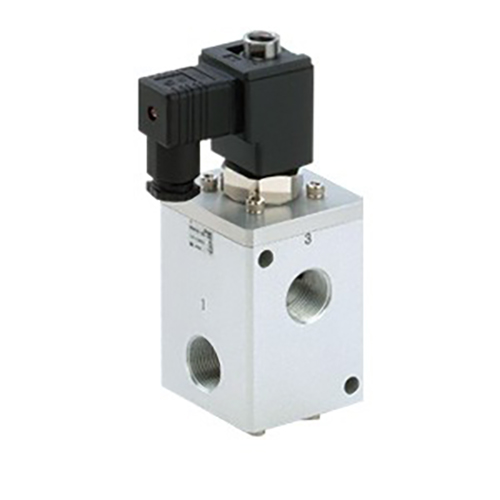

Dikembangkan dan diproduksi oleh SOLH di bawah Richge Technology, seri VCH400 (biasa disebut sebagai VCH410) adalah katup solenoid poppet 3-port yang dioperasikan pilot bertekanan tinggi. Dirancang khusus untuk saluran pipa udara terkompresi dan gas inert bertekanan sedang & tinggi, pipa ini memiliki tekanan kerja terukur maksimum hingga 5,0 MPa, kapasitas aliran luar biasa, dan kinerja peralihan tekanan tinggi yang stabil, berfungsi sebagai komponen kontrol inti untuk pengisian daya bertekanan tinggi, ventilasi, dan peralihan tekanan peralatan industri.
|
Diaem |
Detail Spesifikasi |
| Struktur Katup |
3-port, tipe poppet yang dioperasikan pilot, segel elastomer poliuretan |
| Media yang Berlaku |
Udara terkompresi, gas inert (Tidak kompatibel dengan gas korosif) |
| Kisaran Tekanan Operasi |
0,5–5,0 MPa; Tekanan bukti maksimal: 5,0 MPa |
| Kinerja Aliran |
Port G1/2: Luas penampang efektif 100–110 mm², Cv 5.3–5.8Port G3/4 & G1: Luas penampang efektif 110–120 mm², Cv 5.8–6.3 |
| Standar Benang Port |
G1/2, G3/4, G1 (ulir G paralel standar ISO 1179-1) |
| Kinerja Respon |
Deviasi respons ≤ ±2 ms; Peralihan koil DC dalam beberapa ms; Penundaan pemutusan koil AC 20–30 ms |
| Suhu Pengoperasian Sekitar |
5 ~ 80 ℃ |
| Tingkat Perlindungan |
Konstruksi tahan tetesan, setara dengan IP65 |
| Kehidupan Layanan yang Dinilai |
Hingga 10 juta siklus peralihan |
| Tahan Getaran & Guncangan |
Ketahanan getaran: 300 m/s²; Ketahanan guncangan: 100 m/s² |

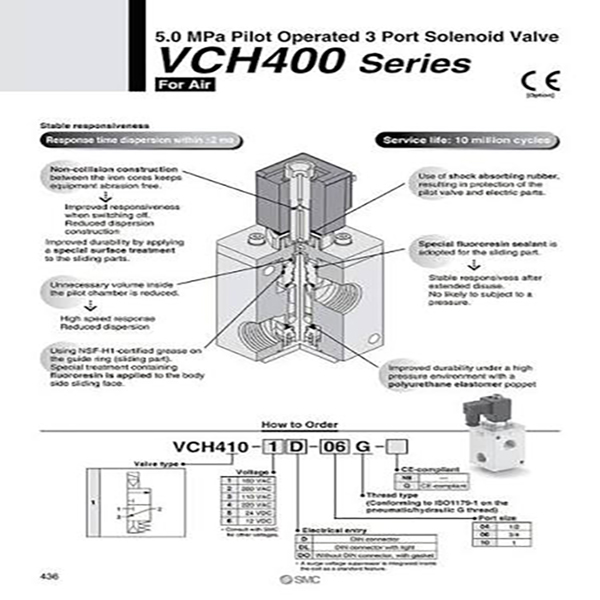

Contoh Kode Model:VCH410-06-5D
--VCH410: Kode dasar seri
--06: Kode ukuran port (G3/4)
--5D: Catu daya DC24V + konektor listrik DIN Kode akhiran mencakup ukuran port, tegangan koil, dan jenis terminal kabel untuk diferensiasi konfigurasi penuh.
Klasifikasi Fungsional
--VCH410 (NC Biasanya Tertutup): Port keluaran secara otomatis keluar saat dimatikan, ideal untuk kontrol on-off pasokan udara utama.
--Dapat digunakan sebagai katup pemilih dan kontrol loop pengisian daya & ventilasi; tekanan balik dan rentang tekanan peralihan harus dikonfirmasi sebelum desain perpipaan.
--Prioritaskan konfirmasi parameter inti: tekanan kerja, ukuran ulir port, fungsi NC/NO, tegangan koil, dan antarmuka kabel listrik.
--Untuk kondisi kerja peralihan tekanan tinggi atau konversi tekanan tinggi/rendah ganda, cocokkan dengan regulator tekanan tinggi seri SOLH VCHR untuk menstabilkan tekanan sirkuit perantara.
--Membutuhkan pasokan udara kering bersih dengan presisi filtrasi ≤5 μm; kabut oli dan kotoran partikulat akan mempercepat keausan seal dan memperpendek masa pakai secara drastis.
--Orientasi pemasangan terlarang: Kumparan tidak boleh menghadap ke bawah, untuk menghindari debu, air, dan partikel asing memasuki rakitan jangkar dan menyebabkan kemacetan.
--Torsi pengencangan benang standar:
*Port ulir G1/2, G3/4: 28–30 N·m
*Port ulir G1: 36–38 N·m
--Periksa kinerja penyegelan dan kekencangan kabel listrik secara berkala.
--Aktifkan siklus peralihan penuh setiap 30 hari sekali untuk mencegah adhesi dan penyumbatan kumparan si kecil yang disebabkan oleh keadaan statis jangka panjang.
SOLH VCH410 katup solenoid 3-port poppet pilot tekanan tinggi mendukung tekanan kerja hingga 5,0 MPa, dilengkapi dengan penyegelan elastis poliuretan, port standar G aliran besar, dan masa pakai 10 juta siklus, katup pengalih khusus yang andal untuk pengisian udara & gas inert bertekanan sedang & tinggi & sirkuit kontrol industri ventilasi.
