Silinder Penghenti Tinggi Tetap Seri TWQ | Silinder Penghenti Tugas Ringan & Sedang

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH TWQ adalah silinder penghenti ketinggian pemasangan tetap yang dioptimalkan untuk jalur konveyor otomatis tugas ringan dan menengah. Ia memiliki struktur bodi yang ringkas, empat tipe ujung batang opsional, ketersediaan penyangga hidraulik, dan fungsi penguncian mandiri mekanis opsional. Cocok untuk penghentian palet dan perkakas seberat 10–150kg, pembatasan stasiun, dan pemosisian transfer, silinder TWQ berfungsi sebagai solusi standar kinerja biaya tinggi untuk skenario otomatisasi beban ringan dan menengah.

 1.1 Desain Ketinggian Pemasangan Tetap

     Bodi dengan ketinggian tetap yang terintegrasi memastikan pemasangan yang cepat dan mudah dengan akurasi pemosisian berulang yang tinggi. Ini sangat cocok dengan tata letak stasiun konveyor standar, menghilangkan prosedur penyesuaian ketinggian dan meningkatkan efisiensi penempatan di lokasi.

 1.2 Empat Jenis Ujung Batang Serbaguna (Keunggulan Inti)

     • B Tipe Batang Datar: Struktur batang piston datar anti-rotasi menghasilkan kinerja penghentian yang stabil dan ketahanan beban eksentrik yang kuat, menjaga posisi akurat dalam kondisi gaya lateral.

     • Tipe Batang Bulat C: Batang piston bulat padat yang dipertebal dengan ketahanan benturan yang ditingkatkan, dirancang khusus untuk kondisi kerja dengan gaya lateral yang besar dan persyaratan posisi perkakas yang presisi.

     • Tipe Tuas Rol R: Struktur kontak tuas + penggulungan meminimalkan dampak penghentian dengan gerakan penggulungan yang halus, ideal untuk pengoperasian jalur konveyor berkelanjutan berkecepatan tinggi.

     • K Tipe Tuas Penyangga yang Dapat Disesuaikan: Penyangga hidraulik internal yang dapat disesuaikan memungkinkan penyesuaian ketahanan redaman bebas untuk beradaptasi dengan benda kerja dengan bobot dan kecepatan pengangkutan yang berbeda, sehingga mencapai efek penghentian lembut yang optimal untuk kondisi kerja yang bervariasi.

  1.3 Fungsi Penguncian Mandiri Opsional (Versi R/K)

     Versi tuas roller dan penyangga mendukung struktur penguncian mandiri mekanis opsional. Setelah tumbukan benda kerja berhenti, silinder secara otomatis mengunci lengan tuas untuk mencegah pantulan dan dorongan mundur, secara efektif menghilangkan perpindahan benda kerja dan sangat meningkatkan stabilitas dan konsistensi stasiun konveyor.

 1.4 Ukuran Kompak & Struktur Tahan Lama

     Badan silinder mengadopsi perlakuan anodisasi keras sedangkan batang piston dilengkapi pelapisan krom keras, memberikan ketahanan aus dan ketahanan benturan yang sangat baik. Pengoperasian standar bebas oli beradaptasi dengan lingkungan produksi yang bersih dan skenario pengelasan tahan percikan. Alur sensor yang dicadangkan di empat sisi memungkinkan pemasangan sakelar magnetik tanpa gangguan struktural untuk tata letak yang fleksibel.

  1.5 Beragam Mode Operasi

     Mode standar aksi ganda opsional dan mode aksi tunggal (perpanjangan pegas / penarikan pegas) mencakup siklus otomatis, perlindungan keselamatan matikan, dan permintaan penghentian sementara, yang cocok dengan berbagai logika kontrol industri.

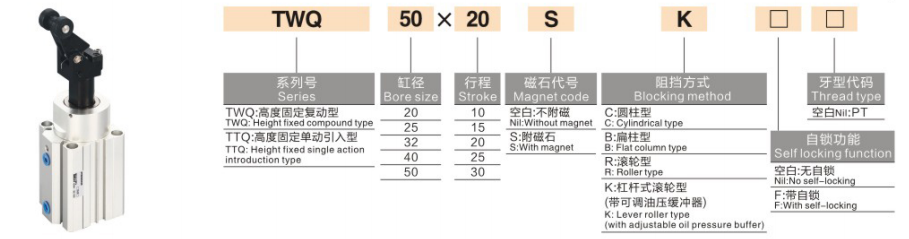

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Contoh Model Khas: TWQ32-20SB, TWQ50-30RK-F

 2. Contoh Pesanan Standar

     • Model Batang Datar Standar: TWQ32-20SB (lubang φ32, langkah 20mm, ujung batang kolom datar, penyangga karet)

     • Model Penyangga yang Dapat Mengunci Sendiri: TWQ50-30RK-F (lubang φ50, langkah 30mm, tuas penyangga hidraulik yang dapat disesuaikan, dengan fungsi mengunci sendiri)

3. Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi Dasar

     • Modus Operasi: Aksi ganda, aksi tunggal (perpanjangan pegas / penarikan pegas)

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Tekanan Bukti: 1,5MPa

     • Suhu Sekitar: -10℃~60℃ (lingkungan bebas es)

     • Konfigurasi Penyangga: S = Penyangga karet ujung ganda; K = Penyangga hidraulik yang dapat disetel + penyangga karet ujung ganda

     • Mode Pelumasan: Pengoperasian bebas minyak

     • Metode Instalasi: Pemasangan flensa standar dengan ketinggian tetap

 3.2 Kombinasi Bore & Stroke Standar

  3.3 Gaya Penghentian Teoritis (Satuan: N @0,5MPa)

  3.4 Berat Produk (Satuan: kg @ Langkah Standar)

4. Pedoman Konfigurasi & Seleksi Inti

  4.1 Pemilihan Tipe Ujung Batang

     • Tipe Kolom Datar B (Disarankan): Desain anti-rotasi dan stabilitas tinggi, cocok untuk beban ringan (10–80kg) dan pengoperasian kecepatan rendah (≤0,3m/s) tanpa benturan lateral yang jelas.

     • Tipe Kolom Bulat C: Struktur batang menebal dengan ketahanan benturan yang kuat, ideal untuk skenario pemosisian perkakas dengan gaya lateral yang besar.

     • Tipe Tuas Rol R: Performa penggulungan berdampak rendah dan halus, cocok untuk jalur konveyor berkecepatan tinggi (≤0,5m/s) dan beban ringan-sedang (30–100kg).

     • K Tipe Tuas Penyangga yang Dapat Disesuaikan: Redaman yang dapat disesuaikan dan ketahanan benturan yang unggul, dirancang untuk beban sedang (50–150kg), start-stop frekuensi tinggi, dan kondisi kerja kecepatan tidak stabil.

  4.2 Pemilihan Fungsi Penguncian Mandiri

     • F Tipe Mengunci Sendiri (Direkomendasikan untuk Jalur Otomatis): Hanya tersedia untuk versi tuas R/K. Mencegah pantulan benda kerja dan perpindahan stasiun, sehingga sangat meningkatkan stabilitas pengoperasian jalur otomatis secara berkelanjutan.

     • Tipe Tanpa Penguncian: Solusi hemat biaya untuk skenario dengan dampak balik kecil dan operasi reset manual, tidak direkomendasikan untuk jalur produksi yang sepenuhnya otomatis.

  4.3 Pemilihan Mode Operasi

     • Akting Ganda: Gaya penghentian maksimum dengan aksi yang dapat dikontrol dua arah, cocok untuk skenario kontrol frekuensi tinggi dan otomatis penuh.

     • Akting Tunggal (Perpanjangan Musim Semi): Secara otomatis meluas untuk menghentikan benda kerja setelah listrik padam, memprioritaskan keselamatan untuk stasiun berbahaya dan aplikasi perlindungan pemadaman listrik.

     • Akting Tunggal (Penarikan Musim Semi): Berhenti dengan suplai udara dan dilepaskan secara otomatis saat listrik mati, disesuaikan untuk jalur konveyor yang biasanya terbuka dan tugas penghentian sementara.

5. Skenario Aplikasi Khas

     • Jalur Konveyor Tugas Ringan & Sedang: Diterapkan untuk menghentikan, membatasi, dan memindahkan posisi palet dan pelat perkakas seberat 10–150kg di industri elektronik, peralatan rumah tangga, dan makanan.

     • Jalur Penanganan Material Berkecepatan Tinggi: Struktur tuas R/K memastikan penghentian tanpa dampak yang mulus untuk benda kerja beban ringan berkecepatan tinggi (≤0,5m/s) pada konveyor roller dan sabuk.

     • Stasiun Peralatan Otomatis: Bodi ringkas untuk kemudahan pemasangan, banyak digunakan untuk pembatasan bongkar muat peralatan mesin, penentuan posisi stasiun perakitan, dan penghentian stasiun inspeksi.

     • Jalur Pengemasan & Logistik: Ideal untuk penghentian karton dan kotak material, pemblokiran stasiun divergen, dan penempatan posisi penumpukan, menampilkan kinerja biaya tinggi dan perawatan rendah.

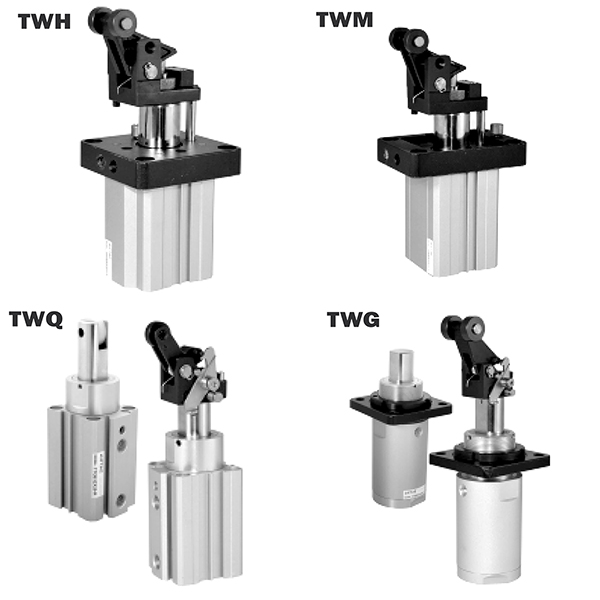

6. Perbandingan Cepat Seri TWQ vs TWH/TWM

7. Panduan Pemilihan Cepat 3 Langkah

     1. Pemilihan Ukuran Lubang: Pilih lubang sesuai dengan berat benda kerja dengan faktor keamanan 200% (gaya henti teoritis ≥ beban aktual × 2). Pilih φ25/φ32 untuk beban di bawah 80kg; pilih φ40/φ50 untuk beban 80–150kg.

     2. Pemilihan Ujung Batang & Penyangga: Mengadopsi batang datar B + penyangga karet S untuk skenario kecepatan rendah beban ringan; pilih jenis roller R untuk jalur beban ringan berkecepatan tinggi; pilih jenis buffer K yang dapat disesuaikan untuk kondisi kerja beban sedang dan frekuensi tinggi.

     3. Pemilihan Konfigurasi Fungsional: Melengkapi F self-locking untuk jalur produksi otomatis; pilih mode kerja ganda untuk kontrol siklik frekuensi tinggi; mengadopsi mode perpanjangan pegas kerja tunggal untuk stasiun perlindungan prioritas keselamatan dan pemadaman listrik.

Ringkasan Satu Kalimat

     Silinder penghenti dengan ketinggian tetap seri SOLH TWQ memiliki desain kompak, kompatibilitas multi-ujung batang, dan fungsi penyangga opsional yang dapat mengunci sendiri & dapat disesuaikan, memberikan solusi penghentian berperforma tinggi, stabil, dan fleksibel untuk sistem konveyor otomatis tugas ringan dan sedang berbobot 10–150 kg.
