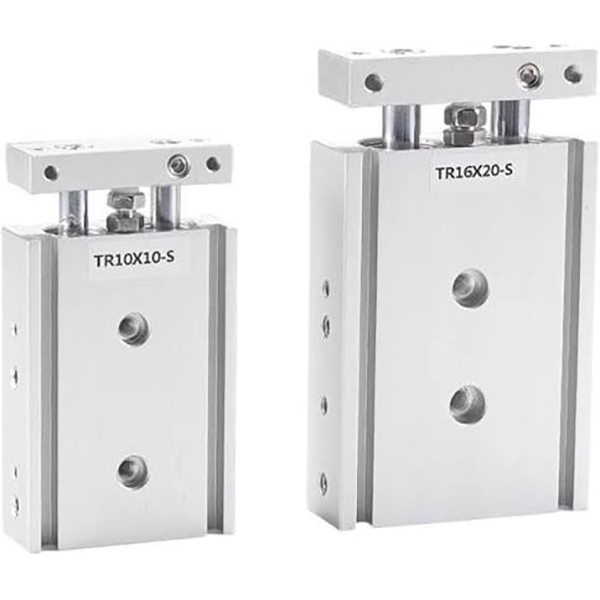

Silinder Poros Kembar Seri TR | Silinder Batang Ganda Kekakuan Tinggi Standar JIS

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Struktur Inti

     Seri SOLH TR adalah silinder poros kembar standar JIS yang mengadopsi struktur pemandu batang ganda dan bantalan geser piston tunggal (silinder kembar non-piston ganda). Dilengkapi dengan kekakuan ultra-tinggi, kinerja anti-torsi yang sangat baik, dan ketahanan beban lateral yang kuat, ia mendukung pemasangan fleksibel 3 sisi dan penyesuaian kayuhan yang presisi. Dirancang untuk persyaratan pemandu presisi tinggi, silinder ini banyak digunakan dalam proses otomatis seperti penentuan posisi presisi, pengepresan benda kerja, pemindahan material, dan pemblokiran benda kerja, berfungsi sebagai solusi pemandu beban berat yang andal untuk stasiun otomasi standar.

1. Keunggulan Struktural Inti

• Struktur Batang Ganda Sinkron Kekakuan Tinggi: Dilengkapi dengan piston tunggal dan dua batang piston kaku paralel, dipadukan dengan semak bantalan geser yang diperpanjang. Desain penggerak sinkron batang ganda mencapai operasi defleksi nol dengan akurasi anti-rotasi ±0,1°~±0,2°, secara efektif menghilangkan ayunan batang dan memastikan gerakan linier yang stabil.

• Buffering yang Dapat Disesuaikan & Penyempurnaan Stroke: Bantalan anti-tabrakan karet depan yang dapat disesuaikan mendukung penyempurnaan goresan yang presisi dan penyanggaan lembut, bekerja sama dengan penyangga tetap belakang untuk mengurangi dampak pengoperasian, getaran, dan kebisingan, beradaptasi dengan kondisi kerja bolak-balik yang sering terjadi.

• Desain Pemasangan & Perpipaan Fleksibel: Lubang pemasangan yang disediakan di permukaan bawah, atas dan samping mewujudkan pemasangan fleksibel 3 arah. Tata letak perpipaan dua sisi opsional mengoptimalkan pengaturan sirkuit udara untuk beragam struktur peralatan. Alur sakelar samping standar memungkinkan pemasangan sakelar magnetik langsung tanpa braket tambahan.

• Konfigurasi Magnetik Standar: Cincin magnetik internal (akhiran S) tersedia untuk deteksi posisi goresan; versi non-magnetik bersifat opsional untuk skenario sensitif interferensi khusus guna memenuhi beragam tuntutan fungsional.

2. Perbedaan Utama vs Seri CXS / CXSJ

• Seri TR: Struktur batang ganda piston tunggal dengan keluaran dorong silinder tunggal standar, kekakuan keseluruhan yang lebih tinggi, dan kinerja anti-defleksi beban berat yang unggul, ideal untuk pemandu dengan kekakuan tinggi dan skenario beban berat langkah panjang.

• Seri CXS / CXSJ: Struktur batang ganda piston ganda dengan keluaran dorong ganda, menampilkan gesekan yang lebih rendah dan pengoperasian kecepatan tinggi yang lebih mulus, lebih cocok untuk kondisi kerja pick-and-place kecepatan tinggi dan langkah pendek dorong tinggi.

Klasifikasi Sub-Seri Inti (Jenis Batang & Gaya Pemasangan)

Seri TR mencakup tiga sub-model inti, yang sepenuhnya mencakup skenario pemasangan standar universal, sinkron bilateral, dan ultra-kompak untuk memenuhi tuntutan tata letak otomatisasi yang beragam.

Aturan Penamaan Model Lengkap

Contoh Model: TR20×50S

1. Definisi Kode Penamaan

1. Kode Seri: TR (batang tunggal standar) / TRW (batang tembus ganda) / TRJ (tipe kompak)

2. Ukuran Lubang: 6 / 10 / 16 / 20 / 25 / 32mm (rentang lubang JIS standar penuh)

3. Pukulan Standar: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (goresan maks: 200mm)

4. Konfigurasi Cincin Magnetik: S = cincin magnet internal (saklar magnet dapat dipasang, standar default); No S = tipe non-magnetik (khusus disesuaikan, jarang digunakan)

5. Jenis Benang Port: Utas PT (Rc) bawaan; opsional ulir G (akhiran G) / ulir NPT (akhiran T)

6. Sakelar Magnetik: Opsional D-M9B, D-A93, CS1-J, CS1-G dan model universal lainnya, dipasang langsung pada alur samping yang disediakan tanpa tanda kurung

Parameter Teknis Standar Umum

(Kondisi pengujian standar: 20℃ suhu normal, udara kering)

• Modus Operasi: Penggerak piston tunggal aksi ganda

• Rentang Tekanan Kerja: 0,15~1,0MPa (φ6 lubang: 0,2~1,0MPa)

• Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -20℃~70℃ (lingkungan pengoperasian bebas es)

• Kecepatan Operasi: 30~500 mm/dtk

• Akurasi Anti Rotasi: ±0,1° (lubang ≥16mm, presisi tinggi); ±0,2° (φ6/φ10 lubang kecil)

• Modus Penyangga: Bantalan anti-tabrakan karet depan yang dapat disesuaikan + penyangga karet tetap belakang (tidak ada opsi penyangga udara)

• Ukuran Port Perpipaan

￮ φ6 / φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Pemasangan & Perpipaan: Pemasangan 3 sisi (bawah / atas / samping), tata letak perpipaan dua sisi opsional untuk adaptasi tata letak yang fleksibel

Data Dorongan & Ketegangan Teoritis (@0,5MPa, Unit: N)

Struktur piston tunggal dengan keluaran dorong silinder tunggal standar, stabil dan andal untuk skenario pemanduan berat

Panduan Seleksi Cepat

1. Permintaan Dorongan & Kekakuan: Pilih CXS/CXSJ untuk output dorong ganda dan tugas pick-and-place berkecepatan tinggi; pilih seri TR untuk pemandu dengan kekakuan tinggi, ketahanan beban berat, dan pengoperasian stabil jangka panjang.

2. Adaptasi Ruang Instalasi: Lebih memilih CXSJ untuk ruang sempit ultra-kompak, CXS untuk ruang kompak konvensional, dan TR untuk skenario ruang standar dan beban berat langkah panjang.

3. Pemilihan Jenis Batang: Mengadopsi batang ujung tunggal TR standar untuk gerakan linier satu arah; pilih TRW double through rod untuk pemasangan bilateral dan aksi sinkron dua arah.

4. Konfigurasi Deteksi Posisi: Pilih akhiran S dengan cincin magnet bawaan (TRxx×xxS) jika deteksi posisi goresan diperlukan.

Ringkasan Satu Kalimat

     Silinder poros ganda standar JIS seri SOLH TR menghadirkan kekakuan tinggi, kinerja anti-rotasi yang presisi, dan ketahanan beban lateral yang kuat, dengan beragam jenis batang dan versi ringkas yang tersedia, menjadi solusi pilihan untuk pemanduan presisi tinggi, langkah panjang, dan beban berat stasiun pemosisian dan pemindahan otomatis.
