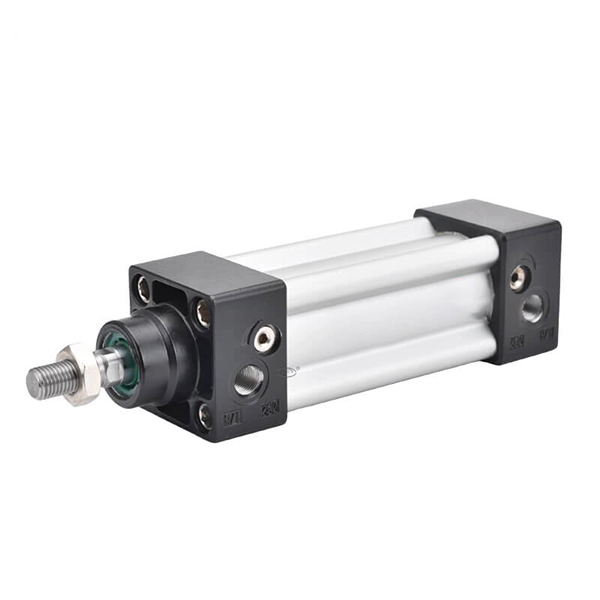

Silinder Standar Profil Bebas Tie-Rod Seri SI | Silinder Pneumatik ISO 15552

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH SI adalah silinder standar kerja ganda presisi tinggi yang sepenuhnya sesuaiISO 15552 (sebelumnya ISO 6431 / VDMA 24562) standar internasional, dibandingkan dengan seri Festo DNC. Mengadopsi tabung silinder profil aluminium berbentuk bintang bebas batang pengikat, produk ini tidak dilengkapi batang pengikat terbuka, alur sakelar magnetik internal, penyangga udara dua sisi yang dapat disesuaikan, dan kompatibilitas aksesori ISO penuh. Dengan kekakuan yang unggul, kinerja anti-torsi, masa pakai yang lama, dan tampilan yang bersih, silinder ini berfungsi sebagai silinder standar ISO kelas menengah utama untuk menggantikan silinder SC tie-rod tradisional, sangat cocok untuk peralatan kelas ekspor dan mesin otomatis terstandar.

  1.1 Kompatibilitas Standar

     Sepenuhnya sesuai dengan standar industri ISO 15552 dan VDMA 24562. Semua dimensi pemasangan, antarmuka, dan aksesori sepenuhnya dapat dipertukarkan dengan silinder ISO arus utama global seperti DNC, SE, dan DSBA, mendukung penggantian tanpa modifikasi dan perakitan batch terstandarisasi.

  1.2 Struktur Profil yang Dioptimalkan

     Mengadopsi tabung silinder profil paduan aluminium persegi berbentuk bintang terintegrasi tanpa batang pengikat terbuka. Struktur keseluruhan memberikan kekakuan tinggi, kemampuan anti-torsi yang sangat baik, penampilan rapi dan tahan korosi. Alur sakelar magnetik standar yang dicadangkan di kedua sisi memungkinkan pemasangan langsung sensor seri CMSE, DMSE, dan CS1 tanpa braket tambahan.

  1.3 Diversifikasi Gerak & Turunan Fungsional

     • Standar SI: Gerakan bolak-balik aksi ganda batang tunggal, model standar universal untuk sebagian besar skenario otomatis

     • Batang Ganda SID: Output batang ujung ganda, mewujudkan operasi sinkron dan meningkatkan stabilitas anti-torsi

     • SIJ Pukulan yang Dapat Disesuaikan: Struktur batang ganda dengan mur batas yang dapat disesuaikan untuk penyetelan kayuhan yang presisi

     • Tipe SIL yang Dapat Dikunci: Dilengkapi dengan perangkat pengunci posisi ujung atau sewenang-wenang untuk menahan tekanan keselamatan dan memperbaiki posisi

     • Tipe Terintegrasi Katup SIF: Katup solenoid seri 4M terintegrasi, desain terintegrasi katup-silinder untuk menghemat ruang pemasangan

     • Tipe Anti Torsi SIQ: Struktur batang piston persegi untuk akurasi posisi anti-torsi yang sangat tinggi

  1.4 Sistem Penyangga Berkinerja Tinggi

     Standar dilengkapi denganpenyangga udara dua sisi yang dapat disesuaikan + bantalan elastis PPV. Langkah penyangga meningkat secara proporsional dengan lubang silinder, secara efektif mengurangi benturan dan kebisingan selama pengoperasian kecepatan tinggi dan beban berat, memastikan gerakan siklik yang stabil dan getaran rendah.

  1.5 Konfigurasi Penyegelan & Material yang Tahan Lama

     Mengadopsi struktur penyegelan kompensasi satu arah ganda berbentuk Y, menampilkan tekanan awal yang sangat rendah (0,1MPa), pengoperasian bebas oli yang stabil, dan masa pakai yang lebih lama. Batang piston terbuat dari baja 45# dengan pelapisan krom keras, memberikan ketahanan aus yang sangat baik, tahan karat, dan stabilitas struktural.

  1.6 Konfigurasi Induksi Magnetik

     Mendukung cincin magnetik bawaan (konfigurasi -S) sebagai standar, kompatibel dengan sakelar magnetik seri AirTAC CMSE, DMSE, CS1-B/F/U, mencapai deteksi posisi piston waktu nyata dan hubungan sinyal otomatis.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Kode Model Khas: SI 50×150-S-FA

 2. Penjelasan Kode Deret Derivatif

     • SID: Output batang ganda, kerja ganda, ujung ganda untuk operasi sinkron dan kinerja anti-torsi

     • SIJ: Tipe batang ganda langkah yang dapat disesuaikan dengan mur penyetel halus untuk kalibrasi langkah yang fleksibel

     • SIL: Tipe yang dapat dikunci dengan posisi akhir atau penguncian posisi sewenang-wenang untuk posisi aman

     • SIF: Tipe katup solenoid terintegrasi, struktur terintegrasi katup-silinder untuk menghemat ruang

  3. Contoh Pesanan Standar

     SI 63×200-S: Lubang 63mm, langkah 200mm, dengan cincin magnet, penyangga udara standar yang dapat disesuaikan

3. Parameter Teknis Inti (Tipe Standar)

4. Bagan Gaya Dorong & Ketegangan Teoritis 0,6MPa (Batang Tunggal, Faktor Keamanan ≥2)

5. Aksesori Pemasangan & Model Turunan

  5.1 Tipe Pemasangan Universal ISO Standar (Dapat Dipertukarkan Sepenuhnya dengan DNC/SE)

     • FA/FB: Flensa depan / Pemasangan flensa belakang untuk pemasangan tetap datar

     • CA/CB: Pemasangan clevis tunggal / Clevis ganda untuk pengoperasian ayunan berengsel

     • LB: Pemasangan braket kaki untuk pemasangan tetap lateral

     • TC/TCM: Pemasangan trunnion / trunnion magnetik untuk posisi ayunan tengah

     • L: Pemasangan samping untuk tata ruang yang ringkas

     Aksesori Universal: Sambungan I/Y/U/F, sambungan mengambang, bantalan ujung batang, sepenuhnya kompatibel dengan semua silinder standar ISO 15552.

  5.2 Keunggulan Seri Derivatif Inti

     • Batang Ganda SID: Output sinkron ujung ganda, peningkatan stabilitas struktural dan kemampuan anti-defleksi

     • SIJ Pukulan yang Dapat Disesuaikan: Penyempurnaan kayuhan yang fleksibel untuk beradaptasi dengan kebutuhan kayuhan kerja yang bervariasi

     • Tipe SIL yang Dapat Dikunci: Penguncian dan penahan tekanan yang andal untuk mencegah penyimpangan posisi saat pemadaman listrik atau perubahan beban

     • Tipe Terintegrasi Katup SIF: Desain katup solenoid terintegrasi, sirkuit udara yang disederhanakan, mengurangi ruang pemasangan dan biaya perakitan

     • Tipe Anti Torsi SIQ: Struktur batang piston persegi khusus untuk pemosisian anti-torsi presisi tinggi

6. Skenario Aplikasi & Perbandingan Seleksi (SI vs SC vs DNC)

  6.1 Skenario Penerapan Prioritas untuk Seri SI

     • Peralatan ekspor dan mesin otomatis standar Eropa yang memerlukan pertukaran antarmuka ISO 15552

     • Lini produksi otomasi memerlukan tampilan bersih tanpa tie-rod dan pemasangan kompak berdampingan

     • Kondisi kerja yang memerlukan kekakuan lebih tinggi, kinerja anti-torsi, dan masa pakai lebih lama dibandingkan silinder SC, dengan kinerja biaya lebih baik dibandingkan silinder DNC

     • Skenario dorong, pengepresan, pemosisian, penanganan, perakitan, pengemasan, dan otomatisasi peralatan mesin linier universal

  6.2 Perbandingan Model Inti

7. Panduan Pemilihan Cepat 3 Langkah

     1. Pemilihan Ukuran Lubang: Pilih diameter lubang sesuai dengan beban horizontal/vertikal aktual dan permintaan dorong, sisakan margin keamanan tidak kurang dari 50%; tingkatkan 1~2 ukuran lubang untuk beban eksentrik dan kondisi kerja kantilever.

     2. Seleksi Pukulan: Tambahkan margin keselamatan 20~50mm berdasarkan langkah kerja sebenarnya; stroke maksimum yang dapat dikonfigurasi hingga 2000mm.

     3. Konfigurasi Fungsional: Konfigurasi standar dengan cincin magnetik -S + penyangga udara PPV yang dapat disesuaikan; pilih SID untuk batang ganda, SIJ untuk kayuhan yang dapat disesuaikan, SIL untuk fungsi penguncian, dan FA/FB/CA/CB/LB/TC untuk metode pemasangan yang sesuai.

Ringkasan Satu Kalimat

     Silinder standar ISO 15552 bebas batang pengikat seri SOLH SI memiliki fitur struktur profil terintegrasi, kekakuan tinggi, penyangga udara yang dapat disesuaikan, dan kemampuan pertukaran universal penuh, menjadi pengganti kelas menengah yang hemat biaya untuk SC tradisional dan silinder DNC impor, dapat diterapkan secara luas untuk peralatan otomatis standar dan tingkat ekspor.
