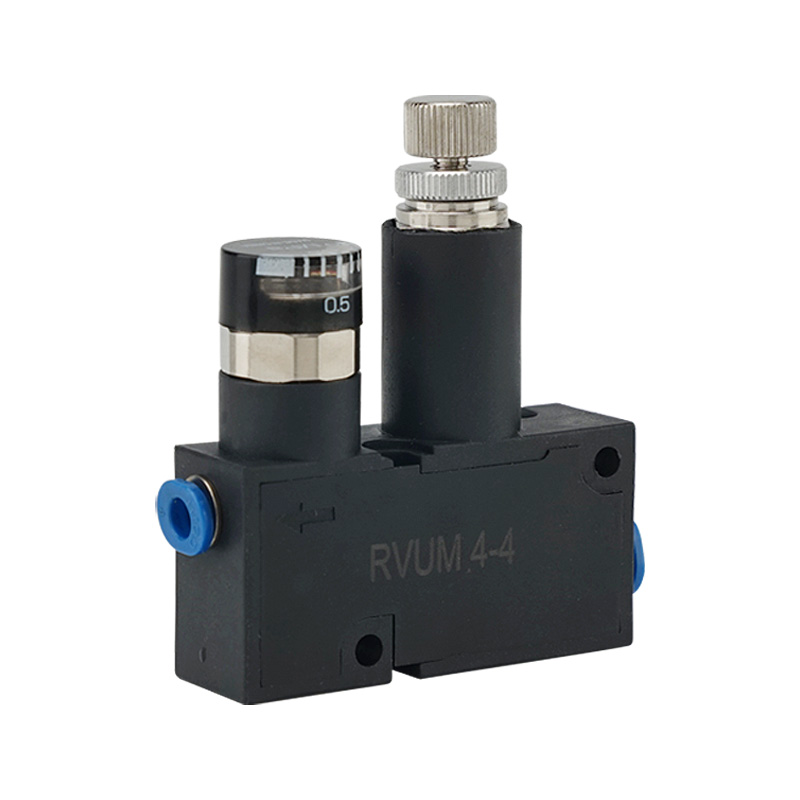

Katup Pengatur Tekanan Mini Seri RVUM | Katup Pengurang Tekanan Udara Piston Aksi Langsung Ringkas dengan Pemasangan Sekali Sentuh

Merek: SOLH oleh Richge Technology | Regulator Tekanan Pneumatik Presisi Ultra-Kompak

1. Ikhtisar Produk

     Seri SOLH RVUM adalah akatup pengatur tekanan mikro tipe piston kerja langsung ultra-kompak, khusus dikembangkan untuk sirkuit pneumatik miniatur dengan ruang terbatas. Ini mendukung struktur tipe relief (standar) dan non-relief, dilengkapi opsi sambungan lurus/siku yang fleksibel, fitting sekali sentuh terintegrasi, dan pengaturan tekanan presisi 0,1–0,8MPa. Dengan desain ultra-kecil yang ringan, metode pemasangan yang beragam, dan keluaran tekanan yang stabil, produk ini diterapkan secara luas dalam skenario aliran kecil yang presisi seperti penyaluran, adsorpsi vakum, dan hembusan udara mikro, yang berfungsi sebagai solusi stabilisasi tekanan optimal untuk peralatan otomatis mini.

2. Posisi Inti & Prinsip Kerja

     • Desain Struktural: Mengadopsi struktur piston kerja langsung presisi tinggi, tersedia dalam dua versi: tipe relief standar dan tipe non-relief opsional, memenuhi beragam tuntutan regulasi tekanan sirkuit.

     • Stabilisasi Tekanan Presisi: Tekanan masuk maksimum mencapai 0,9MPa, dengan tekanan keluaran stabil yang dapat disesuaikan mulai dari 0,1MPa hingga 0,8MPa. Desain tipe relief secara otomatis mengeluarkan udara bertekanan berlebih untuk mempertahankan tekanan hilir yang konstan.

     • Media yang Berlaku: Udara bertekanan murni, mendukung operasi pelumasan bebas oli, beradaptasi sepenuhnya dengan lingkungan kerja pneumatik yang bersih dan presisi.

3. Fitur Produk Luar Biasa

  3.1 Bodi Ultra-Kompak & Ringan

     Seluruh badan katup mengadopsi desain terintegrasi mini dengan ruang kerja yang sangat kecil. Sangat cocok untuk instalasi bawaan peralatan, pemasangan panel, dan tata letak ruang jig yang sempit, mewujudkan optimalisasi penggunaan ruang nol untuk sistem pneumatik miniatur.

  3.2 Perpipaan Pemasangan Satu Sentuhan Fleksibel

     Port IN dan OUT mendukung peralihan bebas tipe lurus dan siku. Kompatibel dengan tabung pneumatik metrik φ4/φ6 dan imperial 5/32"/1/4". Pemasangan plug-in tanpa alat sangat meningkatkan efisiensi perpipaan dan modifikasi di lokasi dengan kompatibilitas yang kuat.

  3.3 Regulasi Tekanan Stabil Presisi Tinggi

     Pengukur tekanan profesional 0–0,8MPa dilengkapi dengan akurasi pengaturan ±5% FS. Ini menghasilkan keluaran tekanan ultra-stabil untuk skenario presisi aliran kecil seperti penyaluran otomatis, adsorpsi vakum benda kerja, hembusan udara mikro, dan kontrol posisi, yang secara efektif menghindari fluktuasi tekanan yang memengaruhi presisi produk.

  3.4 Metode Pemasangan yang Beragam

     Mendukung instalasi langsung independen dan instalasi cluster terintegrasi braket. Ini dapat secara fleksibel beradaptasi dengan berbagai persyaratan tata letak peralatan, mewujudkan pengaturan tekanan independen satu titik dan kontrol tekanan terpusat terintegrasi multi-loop.

  3.5 Kinerja Tahan Lama & Andal

     Badan katup terbuat dari paduan aluminium dan bahan resin berkekuatan tinggi, dengan ketahanan korosi dan stabilitas struktural yang sangat baik. Suhu kerja berkisar antara 0℃ hingga 60℃ (lingkungan non-beku), memastikan operasi stabil siklus panjang dalam skenario produksi industri.

4. Spesifikasi Teknis Umum

5. Aturan Pengodean Model & Contoh Seleksi

  5.1 Definisi Model Lengkap

     Format Model Standar: RVUM - [Spesifikasi Tabung] - [Spesifikasi Tabung] - [Akhiran]

     • RVUM: Kode seri untuk pengatur tekanan mini tipe piston ultra-kompak

     • Kode Spesifikasi Tabung: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Akhiran A: Dilengkapi dengan pengukur tekanan presisi

 5.2 Kasus Penerapan Model Umum

     • RVUM6-6: Model dasar dengan φ6 saluran masuk lurus + φ6 saluran keluar lurus, untuk rangkaian pneumatik miniatur konvensional

     • RVUM6-6-A: φ6 saluran masuk & keluar lurus dengan pengukur tekanan internal, mewujudkan pengaturan tekanan visual

     • RVUM4-6: φ4 saluran masuk lurus + φ6 saluran keluar siku, model asimetris kaliber kecil untuk ruang sempit dan jaringan pipa aliran mikro

6. Skenario Aplikasi Khas

     • Peralatan & Jig Otomasi Mikro: Banyak digunakan dalam peralatan elektronik 3C, peralatan medis, lengan robot kecil, dan perlengkapan perkakas presisi.

     • Kontrol Aliran Kecil yang Presisi: Profesional untuk pengeluaran otomatis, adsorpsi benda kerja vakum, pembersihan hembusan udara mikro, dan kontrol tekanan posisi yang tepat.

     • Sistem Terintegrasi yang Kompak: Ideal untuk instalasi bawaan peralatan, pemasangan panel tertanam, dan sistem pneumatik terintegrasi cluster multi-loop.

     • Sirkuit Belakang Katup Solenoid: Dipasang langsung di bagian hilir katup solenoid untuk pengurangan tekanan sekunder dan keluaran tekanan yang stabil, menghilangkan fluktuasi tekanan udara.

7. Panduan Perbandingan & Pemilihan Seri Produk

Ringkasan Satu Kalimat

     Regulator tekanan mini seri SOLH RVUM mengintegrasikan ukuran ultra-kompak, perpipaan sekali sentuh yang fleksibel, dan pengaturan tekanan presisi 0,1–0,8MPa, menjadi solusi penstabil tekanan stabilitas tinggi yang paling cocok untuk sirkuit pneumatik mikro dengan ruang terbatas dan peralatan otomatis aliran kecil yang presisi.
