Silinder Penghenti Seri RSQ | Silinder Penghenti Pneumatik Tinggi Pemasangan Tetap

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

     Seri SOLH RSQ adalah silinder penghenti ketinggian pemasangan tetap yang dirancang untuk pemosisian jalur konveyor otomatis dan pembatasan benda kerja. Ini mencakup ukuran lubang dari φ12mm hingga φ50mm dengan goresan standar mulai dari 10mm hingga 30mm. Dilengkapi struktur kaku dengan ketinggian tetap, penyangga internal, 10 tipe ujung batang opsional, dan pemasangan sakelar magnetik 4 sisi, silinder RSQ memberikan solusi penghentian berbiaya rendah dan keandalan tinggi untuk pemblokiran stasiun konveyor, pemosisian palet, dan pembatasan benda kerja, yang berfungsi sebagai komponen inti standar untuk sistem konveyor otomatis.

  1.1 Struktur Kaku Tinggi Tetap

     Berbeda dari seri RSG yang dapat disesuaikan ketinggiannya, seri RSQ mengadopsi desain ketinggian pemasangan tetap yang tidak dapat disesuaikan. Ini memiliki struktur yang lebih sederhana, kekakuan keseluruhan yang lebih tinggi dan pemasangan di lokasi yang lebih cepat, sangat cocok dengan tata letak stasiun dengan ketinggian tetap dan menghilangkan prosedur kalibrasi ketinggian.

  1.2 Adaptasi Multi-Batang-Ujung Serbaguna

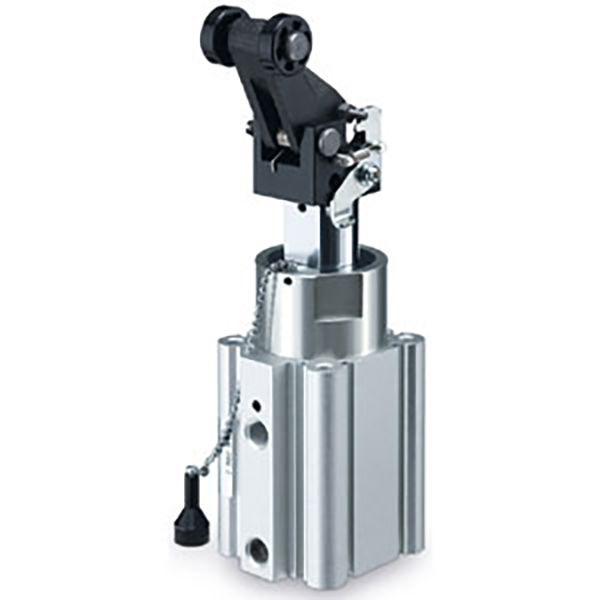

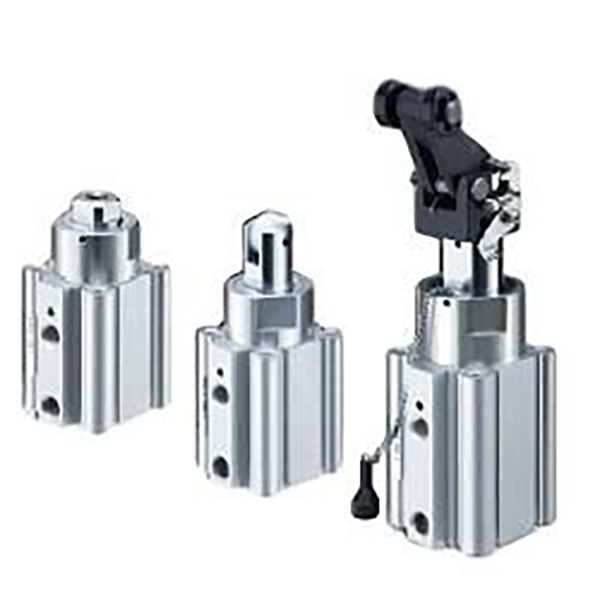

     Dilengkapi dengan 10 jenis opsi ujung batang, termasuk struktur batang bulat, potongan miring, roller dan tuas, yang sepenuhnya mencakup skenario penghentian beban ringan, sedang, dan berat. Tipe tuas (L/B/C/D/E) mengadopsi desain penyangga hidraulik internal dengan penyerapan energi yang sangat baik dan ketahanan benturan yang kuat untuk kondisi kerja frekuensi tinggi dan benturan berat.

  1.3 Pemasangan Fleksibel & Tata Letak Sakelar

     Badan silinder mendukung pemasangan sakelar magnetik 4 sisi (kompatibel dengan sakelar seri D-A9□/M9□/P3DWA) tanpa aksesori pemasangan tambahan. Tersedia dua metode pemasangan standar: pemasangan lubang tembus tipe B (standar) dan pemasangan lubang berulir ujung ganda tipe A, yang beradaptasi dengan berbagai rangka peralatan dan ruang pemasangan.

  1.4 Desain Bebas Minyak & Umur Panjang

     Mode aksi ganda opsional, aksi ganda pegas kembali, dan mode aksi tunggal (perpanjangan pegas) memenuhi beragam persyaratan tindakan. Penyangga karet standar memastikan pengoperasian yang stabil. Batang piston mengadopsi perawatan pelapisan krom keras, dan badan silinder mengalami proses anodisasi keras, mencapai ketahanan aus dan ketahanan benturan yang luar biasa. Desain pengoperasian bebas oli beradaptasi dengan lingkungan kerja yang bersih dan bebas debu dengan biaya perawatan yang rendah.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Contoh Model Khas: RSQB20-15, RSDQL32-20

  2. Contoh Pesanan Standar

     • Model Standar Cincin Non-Magnetik: RSQB20-15 (Tanpa cincin magnet, pemasangan melalui lubang, lubang φ20, langkah 15mm, ujung batang bundar standar)

     • Model Penyangga Hidraulik Cincin Magnetik: RSDQL32-20 (Cincin magnetik bawaan, pemasangan melalui lubang, lubang φ32, langkah 20mm, ujung penghentian tipe tuas)

3. Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi Dasar

     • Modus Operasi: Aksi ganda, aksi ganda pegas kembali, akting tunggal (perpanjangan pegas)

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Tekanan Bukti: 1,5MPa

     • Suhu Sekitar: -10℃~70℃ (tanpa sakelar); -10℃~60℃ (dengan sakelar)

     • Kecepatan Operasi Piston: 50~500 mm/dtk

     • Modus Penyangga: Penyangga karet standar; Jenis tuas dilengkapi dengan penyangga hidrolik bawaan

     • Mode Pelumasan: Pengoperasian bebas minyak

  3.2 Kombinasi Bore & Stroke Standar

3.3 Gaya Penghentian Teoritis (Satuan: N @0,5MPa, Aksi Ganda)

3.4 Berat Produk (Satuan: kg @20mm Stroke, Seri RSQ)

4. Jenis Ujung Batang & Skenario yang Berlaku

5. Skenario Aplikasi Khas

     • Penghentian Jalur Perakitan: Diterapkan pada penghentian palet, pemosisian stasiun, dan anti-pergeseran untuk jalur perakitan peralatan elektronik dan rumah tangga. Desain dengan ketinggian tetap sangat sesuai dengan tata letak jalur konveyor standar.

     • Pembatasan Jalur Konveyor: Cocok untuk penghentian benda kerja pada konveyor sabuk dan rol, penentuan posisi stasiun transfer, dan pemblokiran garis divergen/penggabungan. Beberapa opsi ujung batang beradaptasi dengan berbagai tingkat beban.

     • Stasiun Pemrosesan Otomatis: Ideal untuk pembatasan bongkar/muat alat mesin, pemosisian mesin pengemasan, dan penghentian stasiun inspeksi, menghasilkan operasi siklik yang stabil dan anti-interferensi.

     • Skenario Penghentian Tugas Berat: Digunakan untuk penghentian palet berat dan papan perkakas, penentuan posisi stasiun pengelasan. Jenis tuas penyangga hidrolik secara efektif menahan benturan kuat dan getaran frekuensi tinggi.

6. Panduan Pemilihan Cepat 3 Langkah

  1. Pemilihan Ukuran Lubang: Pilih lubang sesuai dengan beban penghentian sebenarnya. Ikuti aturan: gaya penghentian teoretis ≥ beban aktual × 2 faktor keamanan. φ16~φ20 untuk beban ringan, φ32 untuk beban sedang, φ40~φ50 untuk beban berat.

  2. Seleksi Pukulan: Stroke standar berkisar dari 10mm hingga 30mm. Cadangan margin pukulan ekstra 5~10mm berdasarkan tinggi benda kerja untuk menghindari gangguan mekanis.

  3. Seleksi Ujung Batang

￮ Beban ringan & kecepatan rendah: Pilih tipe batang bulat atau potongan miring

￮ Kecepatan tinggi & beban ringan: Pilih jenis roller

￮ Beban berat & benturan frekuensi tinggi: Pilih tipe tuas penyangga hidrolik (B/C/D/E)

Ringkasan Satu Kalimat

     Silinder penghenti tinggi tetap seri SOLH RSQ memiliki fitur struktur pemasangan tetap yang kaku, opsi ujung batang yang beragam, pemasangan sakelar 4 sisi, dan kinerja tahan lama bebas oli, memberikan solusi penghentian standar yang hemat biaya, stabil, dan tahan benturan untuk berbagai konveyor otomatis dan stasiun pemrosesan.
