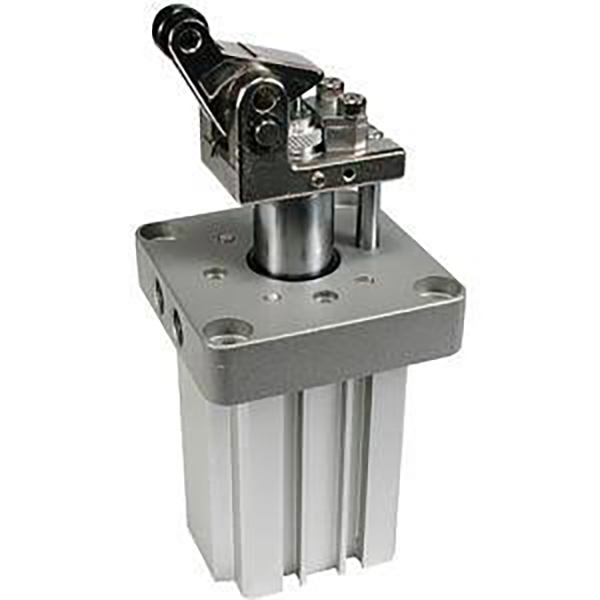

Silinder Penghenti Tugas Berat Seri RS2H | Silinder Penghenti Tuas Penyangga Hidraulik yang Dapat Disesuaikan

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Keunggulan Struktural Inti

     Seri SOLH RS2H adalah silinder penghenti tipe tuas tugas berat generasi baru, dirancang secara profesional untuk penentuan posisi dan pembatasan jalur konveyor beban berat. Tersedia dalam ukuran lubang besar φ50/63/80mm, ia memiliki gaya henti ultra-tinggi, penyangga hidraulik yang dapat disesuaikan, struktur kompak ringan, dan ketahanan benturan yang unggul. Berlaku khusus untuk palet berat dan pelat perkakas seberat 50–500kg, komponen ini berfungsi sebagai komponen penghenti inti untuk jalur konveyor otomatis tugas berat, yang banyak digunakan dalam skenario penghentian benda kerja, pemosisian transfer, dan pembatasan stasiun.

  1.1 Peningkatan Kinerja Tugas Berat

     Sebagai pengganti yang ditingkatkan untuk seri RS1H tradisional, RS2H mencapai peningkatan gaya henti lebih dari 30%. Mengadopsi gabungan amplifikasi gaya tuas dan struktur penyangga hidraulik, alat ini secara sempurna menahan beban tumbukan frekuensi tinggi dan secara stabil membatasi benda kerja berat mulai dari 50kg hingga 500kg, memecahkan masalah gaya yang tidak mencukupi dan kegagalan yang mudah pada model lama dalam operasi siklik beban berat.

  1.2 Optimasi Ringkas & Ringan

     Dibandingkan dengan seri RS1H, model langkah φ63-30 mengurangi bobot keseluruhan sebesar 22% dan memperpendek panjang total sebesar 9mm. Struktur terintegrasi yang dioptimalkan menghemat ruang pemasangan sekaligus meningkatkan kekakuan struktural secara keseluruhan, mewujudkan ukuran yang lebih kecil, bobot yang lebih ringan, dan stabilitas yang lebih tinggi.

  1.3 Penyangga Hidraulik Inti yang Dapat Disesuaikan

     Penyangga hidraulik bawaan yang dapat disesuaikan sebagai standar. Pengguna dapat dengan bebas menyesuaikan ketahanan redaman melalui cakram penyesuaian yang berputar untuk beradaptasi dengan benda kerja dengan bobot dan kecepatan pengangkutan yang berbeda. Buffer ini mendukung penggantian cepat tanpa alat dengan melonggarkan sekrup set M4, sehingga sangat meningkatkan efisiensi perawatan di lokasi dan mengurangi waktu henti.

  1.4 Tuas Kekakuan Tinggi & Desain Rol Ganda

     Tuas berkekuatan tinggi dilengkapi dengan struktur penyangga internal yang ditingkatkan. Tersedia dua pilihan material roller: resin (L) dan baja karbon (M), yang memiliki ketahanan aus dan kinerja anti-retak. Diameter roller yang diperbesar memastikan pengoperasian penggulungan yang mulus dan kemampuan anti-defleksi yang kuat, secara efektif menghindari kemacetan dan kerusakan beban eksentrik selama penghentian beban berat.

 1.5 Konfigurasi Sepenuhnya Dapat Dipertukarkan & Diversifikasi

     Dimensi pemasangan sepenuhnya dapat dipertukarkan dengan seri RS1H tradisional, mendukung penggantian dan peningkatan langsung tanpa memodifikasi rangka perlengkapan. Fungsi opsional yang diperluas mencakup mekanisme penguncian anti-pantulan, buka kunci pelepas manual, dan sakelar deteksi tuas, yang memenuhi persyaratan kontrol pada kondisi kerja beban berat yang kompleks.

  1.6 Struktur Bebas Minyak & Umur Panjang

     Mode aksi ganda, aksi ganda, dan aksi tunggal bermuatan pegas opsional mencakup beragam kebutuhan operasional. Batang piston berlapis krom keras dan bodi silinder anodisasi keras memberikan ketahanan aus dan ketahanan benturan yang sangat baik. Desain pengoperasian bebas oli beradaptasi dengan lingkungan bersih dan kondisi kerja tahan percikan pengelasan dengan biaya perawatan rendah dan masa pakai lama.

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Contoh Model Khas: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Contoh Pesanan Standar

    • Model Tugas Berat Umum: RS2H63-30LD-M9BW (lubang φ63, langkah 30mm, roller resin, aksi ganda, dengan sakelar magnetik M9BW)

    • Model Penguncian Keamanan Tinggi: RS2H80-40TM-XC102 (lubang φ80, langkah 40mm, roller baja karbon, aksi tunggal, dengan mekanisme penguncian anti-pantulan)

3. Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi Dasar

     • Modus Operasi: Aksi ganda, aksi ganda pegas, aksi tunggal perpanjangan pegas

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Tekanan Bukti: 1,5MPa

     • Suhu Sekitar: -10℃~60℃ (lingkungan bebas es)

     • Sistem Penyangga: Penyangga hidraulik bawaan yang dapat disesuaikan + penyangga karet ujung ganda

     • Mode Pelumasan: Pengoperasian bebas minyak

     • Metode Instalasi: Pemasangan flensa standar, tersedia pemasangan sakelar magnetik 4 sisi

  3.2 Kombinasi Bore & Stroke Standar

  3.3 Gaya Penghentian Teoritis (Satuan: kN @0,5MPa, Output Tuas)

  3.4 Perbandingan Berat Produk (Satuan: kg @ Langkah Standar)

4. Pedoman Konfigurasi & Seleksi Inti

 4.1 Pemilihan Bahan Rol

     • Rol Resin (L): Kebisingan rendah dan anti gores pada permukaan palet. Ideal untuk skenario beban ringan/sedang (50–200kg) dan operasi kecepatan tinggi (≤0,5m/s), melindungi benda kerja sekaligus memastikan penghentian yang stabil.

     • Rol Baja Karbon (M): Ketahanan aus yang sangat tinggi dan ketahanan benturan yang kuat. Cocok untuk beban berat (200–500kg), bersepeda frekuensi tinggi (≥1000 kali/hari) dan kondisi kerja industri yang keras dengan masa pakai yang lama.

  4.2 Pemilihan Mode Operasi

     • Akting Ganda (D): Penjepitan dan pelepasan yang dapat dikontrol dua arah dengan gaya penghentian maksimum. Dioptimalkan untuk kondisi kerja start-stop beban berat dan frekuensi tinggi.

     • Aksi Ganda Bermuatan Pegas (B): Pelepasan otomatis jika listrik padam, memprioritaskan keselamatan peralatan dan personel. Sempurna untuk stasiun berbahaya dan skenario perlindungan matikan.

     • Akting Tunggal (T): Perpanjangan pegas, mode penarikan kompresi udara. Hemat energi dan hemat biaya, berlaku untuk skenario penghentian beban ringan dan frekuensi rendah.

  4.3 Aksesori Fungsional Tugas Berat Opsional

     • Mekanisme Penguncian (-XC102): Penguncian otomatis setelah berhenti untuk mencegah pantulan dan perpindahan benda kerja, cocok untuk stasiun beban ringan dan anti-pergeseran berkecepatan tinggi.

     • Fungsi Buka Kunci Manual: Lepaskan tuas secara manual saat listrik padam atau kegagalan peralatan, untuk memastikan perawatan di lokasi yang aman dan nyaman.

     • Sakelar Deteksi Tuas: Mendeteksi ekstensi tuas dan status reset, mendukung kontrol hubungan PLC dan operasi interlock otomatis untuk jalur produksi cerdas.

5. Skenario Aplikasi Khas

     • Jalur Konveyor Pallet Tugas Berat: Dikhususkan untuk menghentikan, memindahkan posisi, dan anti-pergeseran pelat perkakas berat seberat 200–500kg di industri otomotif, peralatan rumah tangga, dan logistik, sehingga menghasilkan kinerja pembatas beban berat yang stabil.

     • Stasiun Berat Pengelasan & Alat Mesin: Diterapkan pada penjepitan beban berat pada perlengkapan pengelasan, pembatasan bongkar muat alat mesin, dan pemosisian cetakan berat. Struktur penyangga menahan benturan kuat dan mencegah erosi terak pengelasan.

     • Sistem Pergudangan & Transfer Otomatis: Digunakan untuk penghentian palet gudang stereoskopis, penentuan posisi docking AGV, dan pembatasan mekanisme pembalikan tugas berat, menampilkan gerakan stabil dan umpan balik sinyal yang andal.

     • Jalur Konveyor Tugas Berat Berkecepatan Tinggi: Cocok untuk menghentikan benda kerja berat berkecepatan tinggi (≤0,8m/s) pada jalur konveyor roller dan belt. Penyangga hidraulik yang dapat disesuaikan memastikan proses penghentian yang mulus dan tanpa benturan.

6. Panduan Pemilihan Cepat 3 Langkah

     1. Pemilihan Ukuran Lubang: Pilih lubang sesuai dengan berat benda kerja dan kecepatan pengangkutan. Ikuti standar keselamatan: gaya henti teoritis ≥ beban aktual × 2. φ50 untuk beban di bawah 200kg, φ63 untuk beban 200–350kg, φ80 untuk beban di atas 350kg.

     2. Pemilihan Bahan Rol: Pilih roller resin (L) untuk skenario beban ringan dan kecepatan tinggi; pilih roller baja karbon (M) untuk skenario bersepeda beban berat dan frekuensi tinggi.

     3. Pemilihan Konfigurasi Fungsional: Pilih roller baja karbon kerja ganda (D) + untuk kondisi kerja beban berat & frekuensi tinggi; tambahkan mekanisme penguncian (-XC102) untuk persyaratan anti-pantulan; mengadopsi tipe pegas (B) untuk stasiun prioritas keselamatan.

Ringkasan Satu Kalimat

     Silinder penghenti tugas berat seri SOLH RS2H yang ditingkatkan memiliki gaya penghentian 30% lebih tinggi, struktur kompak yang ringan, penyangga hidraulik yang dapat disesuaikan, dan opsi roller ganda, memberikan solusi penghentian profesional dengan stabilitas tinggi, anti-benturan, dan mudah perawatan untuk jalur konveyor otomatis beban berat 50–500kg.
