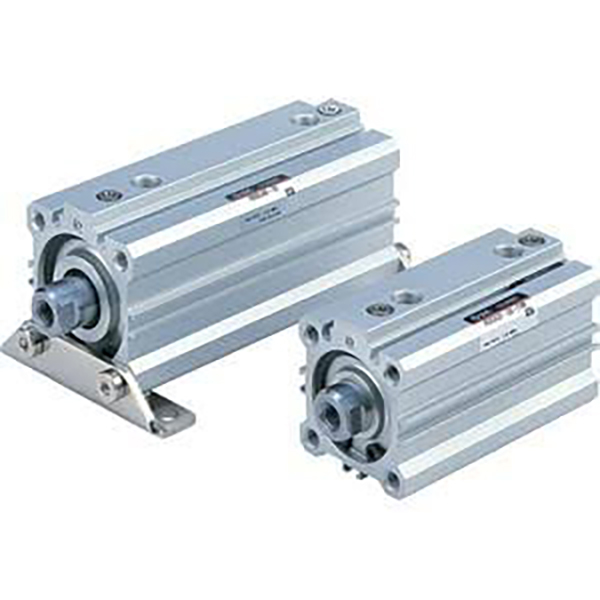

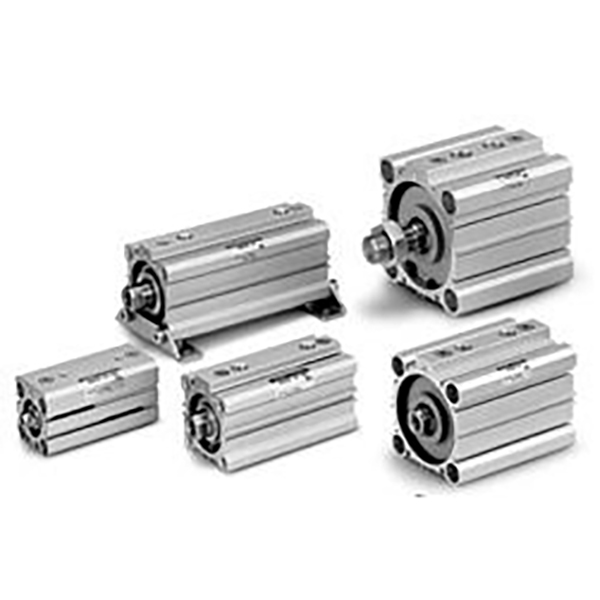

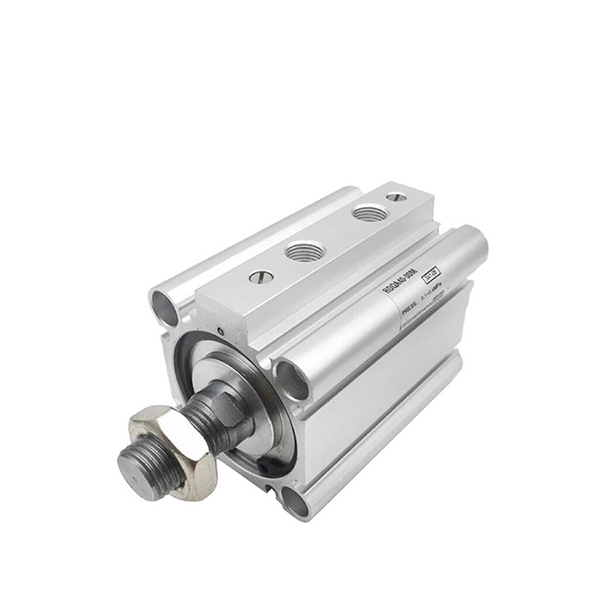

Silinder Pneumatik Tipis Seri RQ dengan Bantalan Udara Berperforma Tinggi

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder tipis performa tinggi seri SOLH RQ dapat dipertukarkan dengan SMC RQ/RDQ. Mengadopsi struktur bantalan udara bawaan tanpa cincin yang inovatif. Kapasitas penyerapan energi 3 kali lipat penyangga karet CQ2, kebisingan berkurang 50%. Bodi ultra ramping, lebih pendek dari silinder tipis bantalan udara biasa sebesar 20%. Pengganti langsung untuk CQ2/CQS untuk meningkatkan kinerja bantalan. Banyak digunakan untuk pemosisian otomatis, penjepitan, dan penanganan material siklus tinggi, beban tinggi, kebisingan rendah.

Struktur & Fitur Utama

     - Laras aluminium persegi ultra-tipis, bantalan udara tanpa cincin terintegrasi;

     - Laras anodisasi keras, batang piston berlapis krom, kinerja anti-deformasi yang kuat;

     -- Varian: RQ(non-magnetik), RDQ(dilengkapi magnet), RLQ(tipe kunci untuk beban vertikal);

     - Bantalan udara yang kuat cocok untuk bolak-balik berkecepatan tinggi terus menerus 50 ~ 500mm/s;

     -Magnet bawaan RDQ untuk deteksi sakelar magnetik, slot sensor multi-sisi;

     -- Dimensi pemasangan kompatibel dengan seri CQ2 dan CQS.

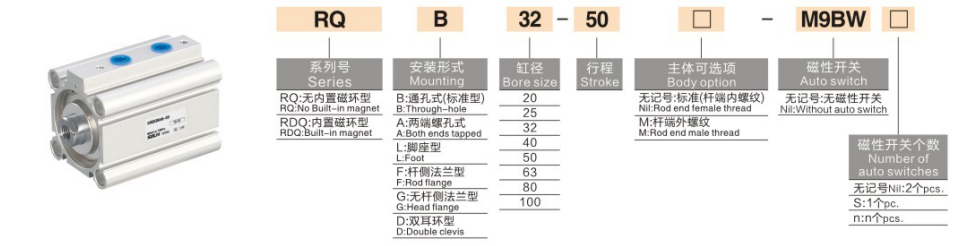

Aturan Pengodean Model

   1. Contoh: RDQB32-50-M9B

     -- R/RD: Non-magnet / Magnet bawaan

     -- Q: Kode seri

     -- B/A/L/F/G/D: Gaya pemasangan

     -- 32: Ukuran lubang: 20/25/32/40/50/63/80/100 mm

     -- 50: Panjang goresan

     -- M9B: Opsi sakelar magnetis

Spesifikasi Teknis

Gaya Dorong & Tarik Teoretis & Energi Kinetik Maks yang Diijinkan @0,5MPa

Ringkasan Satu Kalimat

      Silinder pneumatik tipis berkecepatan tinggi seri SOLH RQ dengan bantalan udara tanpa cincin internal, penyerapan guncangan yang unggul dan kebisingan yang rendah, aktuator peningkatan yang ideal untuk otomatisasi beban berat siklus tinggi, dapat dipertukarkan dengan silinder tipis CQ2 standar.
