Silinder Tanpa Batang Kopling Magnetik Seri RM | Tipe Stroke Panjang Terpandu Airtac Compact

Merek: SOLH oleh Richge Technology

RMT
RMTL

Ikhtisar Produk

     Seri SOLH RM adalah silinder tanpa batang kopling magnetik gaya Airtac yang dirancang untuk kebutuhan berkendara linier yang ringkas, langkah panjang, dan terpandu. Mengadopsi transmisi sinkron magnetik non-kontak antara piston internal dan meja geser eksternal, struktur tertutup sepenuhnya mencapai nol kebocoran dan pengoperasian bebas debu. Mencakup empat model inti termasuk tipe dasar dan tipe batang terpandu, ukuran lubang berkisar antara φ10 hingga φ40mm dengan langkah maksimum 2000mm. Dilengkapi pemandu bawaan, kemampuan beradaptasi suhu yang luas, dan kinerja biaya tinggi, perangkat ini sangat cocok untuk skenario transfer linier langkah panjang dan otomatisasi ruang bersih, yang berfungsi sebagai alternatif domestik pilihan untuk seri SMC CY1/CY3.

Klasifikasi Model Inti & Fitur Struktural

1. Klasifikasi Model Keluarga RM Lengkap

• Tipe Dasar RMS: Struktur ultra-minimalis tanpa sistem pemandu bawaan. Memerlukan braket dukungan eksternal dan rel panduan linier untuk pemasangan. Ini memiliki biaya terendah dan ideal untuk proyek-proyek sensitif anggaran dengan struktur panduan khusus.

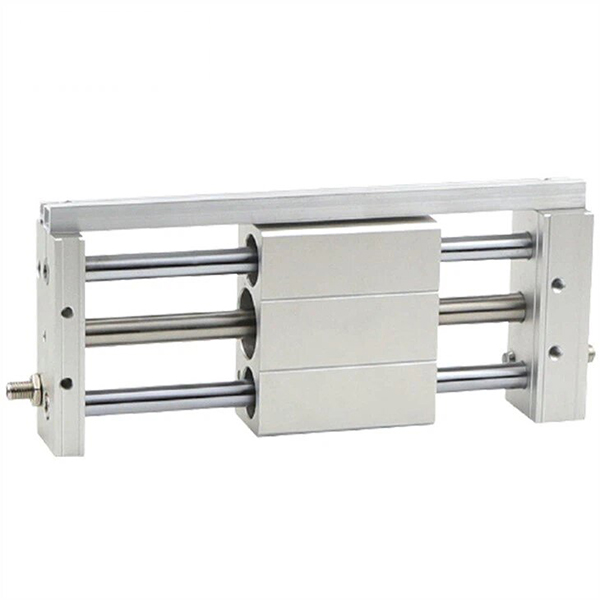

• Tipe Terpandu Standar RMT: Dilengkapi dengan batang pemandu ganda dan bantalan geser untuk fungsi pemandu terintegrasi. Alat ini dapat menahan beban lateral dan eksentrik tanpa rel pemandu eksternal, sehingga memungkinkan pemasangan yang sederhana dan cepat untuk kondisi kerja konvensional.

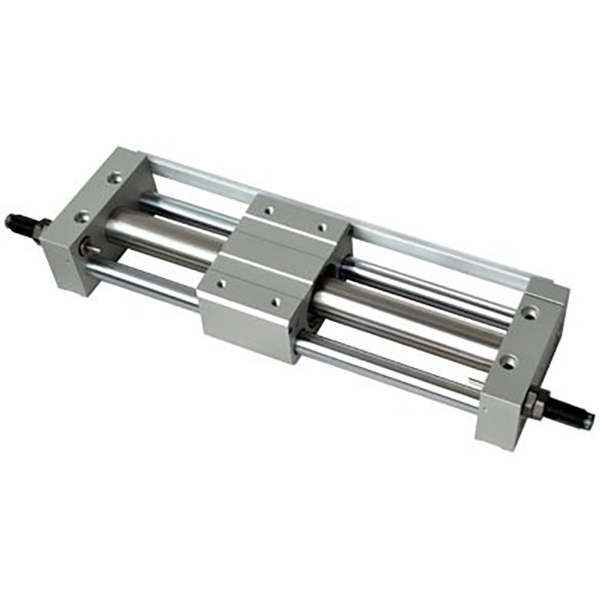

• Tipe Terpandu Presisi RMTL: Mengadopsi batang pemandu presisi tinggi yang diperluas dan bantalan dengan kekakuan tinggi untuk meningkatkan akurasi gerakan linier. Akurasi pemosisian berulang mencapai ±0,1 mm, memenuhi pemosisian pukulan presisi tinggi dan persyaratan transfer jarak mikro.

• Tipe Slide Beban Tinggi RMH: Dioptimalkan dengan rel geser yang diperkuat dan struktur batang pemandu berkekuatan tinggi, yang menampilkan kapasitas beban yang sangat baik dan kinerja anti-defleksi. Ini dapat langsung digunakan sebagai meja geser mandiri untuk skenario pengoperasian beban berat dan stabilitas tinggi.

2. Keunggulan Struktural Inti

• Penggerak Kopling Magnetik & Performa Bersih Tanpa Kebocoran: Array magnet berkekuatan tinggi bawaan mewujudkan transmisi sinkron non-mekanis. Laras silinder yang tertutup sepenuhnya mengisolasi sirkuit udara internal dari lingkungan eksternal, sehingga tidak ada kebocoran udara dan pengoperasian bebas debu. Ini sepenuhnya mematuhi standar higienis untuk aplikasi bengkel makanan, elektronik, dan medis yang bersih.

• Desain Kompak Tanpa Batang & Hemat Ruang: Tidak adanya struktur ekstensi batang piston mengurangi ruang pemasangan sebesar 50% dibandingkan dengan silinder batang pengikat tradisional. Ini mempertahankan operasi linier yang stabil tanpa membungkuk bahkan di bawah kondisi pukulan panjang maksimum 2000mm, dengan sempurna mendukung desain peralatan kompak.

• Struktur Tahan Debu Terisolasi & Masa Pakai yang Diperpanjang: Ruang piston dan meja geser diisolasi sepenuhnya untuk mencegah debu, kotoran, dan kotoran eksternal memasuki bagian dalam silinder. Kombinasi cincin tahan aus dan cincin tahan debu yang dioptimalkan secara efektif mengurangi hilangnya gesekan dan memperpanjang masa pakai secara keseluruhan.

• Desain Batang Panduan Ganda Terintegrasi (RMT/RMTL/RMH): Struktur pemandu mandiri menghilangkan kebutuhan akan rel geser eksternal. Ini secara efektif menahan gaya lateral dan gangguan beban eksentrik, memastikan gerakan bolak-balik yang halus dan stabil dengan efisiensi pemasangan yang lebih tinggi.

• Konfigurasi Multi-Buffer untuk Operasi Stabil: Penyangga karet ujung ganda tetap standar menyerap dampak pengoperasian dan mengurangi kebisingan pengoperasian. Buffer opsional yang dapat disesuaikan dan buffer hidraulik mendukung pengoperasian yang stabil pada kecepatan maksimum 500mm/s, menghindari benturan keras selama gerakan siklik berkecepatan tinggi.

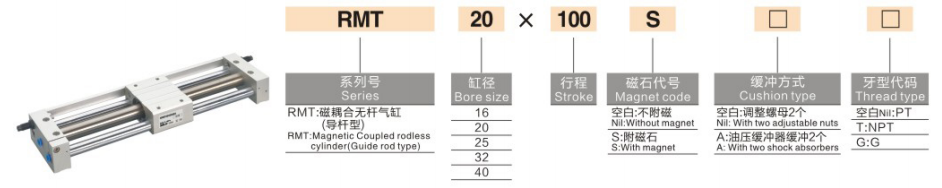

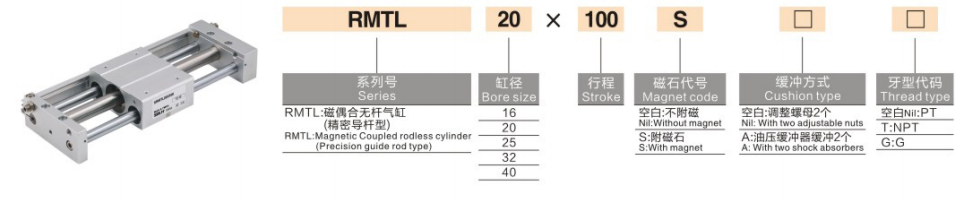

Aturan Pengodean Model Lengkap

1.Contoh Model : RMT20-500 | RMS16-300-S

2.Contoh Referensi Pesanan Standar

• RMS16-300: lubang 16mm, langkah 300mm, tipe dasar tanpa pemandu tanpa sakelar magnet

• RMT20-500-S: lubang 20mm, langkah 500mm, tipe pemandu standar dengan aksesori magnetik

• RMTL25-800: lubang 25mm, langkah 800mm, tipe terpandu presisi tinggi

Spesifikasi Teknis Inti (Kondisi Standar 20℃)

1. Spesifikasi Umum Dasar

• Modus Operasi: Transmisi sinkron non-kontak kopling magnetik kerja ganda

• Fluida Kerja: Udara terkompresi yang disaring (filtrasi 40μm, pengoperasian bebas oli tersedia)

• Suhu Sekitar: -20℃~70℃ (kelas industri bersuhu sangat lebar)

• Rentang Tekanan Kerja: 0,15~0,7MPa; Tekanan Bukti: 1.0MPa

• Kecepatan Pengoperasian Standar: 50~500 mm/dtk

• Modus Penyangga: Penyangga karet tetap dua ujung standar; penyangga opsional / penyangga hidrolik yang dapat disesuaikan

• Kekuatan Penahan Magnetik: 55~1400N (secara bertahap meningkat seiring ukuran lubang)

2. Bagan Parameter Kinerja Utama (@0,5MPa)

Konfigurasi Inti & Pedoman Seleksi

1. Pemilihan Ukuran Lubang berdasarkan Beban & Dorongan

• φ10~φ16 (Tugas Ringan Mikro): Cocok untuk beban ≤2kg, didedikasikan untuk transfer komponen presisi langkah pendek dan operasi pemosisian mikro dalam peralatan otomasi elektronik mini.

• φ20~φ25 (Tugas Ringan Umum): Cocok dengan beban ringan 4~6kg, ideal untuk operasi dorong dan tarik langkah panjang konvensional (≤1000mm) di jalur produksi otomatis umum.

• φ32~φ40 (Tugas Sedang): Berlaku untuk skenario beban sedang 10~16kg, disesuaikan secara sempurna dengan penanganan material jangka panjang dan kondisi kerja siklik frekuensi tinggi dalam peralatan otomasi pengemasan dan logistik.

2. Pemilihan Model & Sistem Panduan

• Tipe Dasar RMS: Solusi berbiaya sangat rendah tanpa panduan bawaan. Cocok untuk proyek dan peralatan yang sensitif terhadap anggaran dengan rel panduan linier eksternal yang sudah terpasang sebelumnya, yang memerlukan fiksasi braket ujung ganda.

• Tipe Terpandu Standar RMT: Desain batang pemandu ganda serba guna dengan pemandu bantalan bawaan. Ia dapat menahan beban lateral konvensional tanpa aksesori pemandu eksternal, dilengkapi pemasangan sederhana dan kemampuan beradaptasi yang luas untuk kondisi kerja standar.

• Tipe Terpandu Presisi RMTL: Batang pemandu presisi tinggi yang diperluas mengoptimalkan stabilitas gerakan linier, mencapai akurasi pemosisian berulang hingga ±0,1 mm. Pilihan terbaik untuk penentuan posisi presisi, perakitan presisi, dan skenario permintaan linier tinggi.

• Tipe Slide Beban Tinggi RMH: Rel geser yang diperkuat dan struktur batang pemandu berkekuatan tinggi sangat meningkatkan kemampuan anti-defleksi dan kapasitas beban. Ini dapat menggantikan meja geser independen untuk menyelesaikan tugas mengemudi jarak jauh dengan beban berat.

3. Pemilihan Lingkungan & Konfigurasi Fungsional

• Penerapan Lingkungan Bersih: Transmisi magnetik non-kontak tanpa kebocoran dan bebas debu menghindari polusi sekunder. Model mandiri RMT dan RMTL lebih disukai untuk pengoperasian stabil jangka panjang di bengkel bersih makanan, medis, dan elektronik.

• Peningkatan Kondisi Kerja Berkecepatan Tinggi: Dilengkapi dengan penyangga hidrolik eksternal untuk menghilangkan dampak akhir, secara stabil mendukung operasi kecepatan tinggi berkelanjutan hingga 500mm/s untuk jalur produksi siklik frekuensi tinggi.

• Umpan Balik Posisi Presisi: Konfigurasi tambahan magnetis -S, kompatibel dengan sakelar magnetis seri D-M9, mewujudkan pemosisian goresan multi-titik dan umpan balik sinyal listrik real-time untuk kontrol hubungan otomatis.

Skenario Aplikasi Industri yang Khas

• Pemindahan Materi Elektronik Ruang Bersih: Struktur kopling magnetik bebas debu dan nol polusi banyak digunakan untuk penanganan material jarak jauh di bengkel semikonduktor dan bebas debu LCD, yang secara efektif melindungi lingkungan produksi yang bersih.

• Perpindahan Jalur Pengemasan Makanan & Farmasi: Desain terintegrasi berpemandu mandiri menyederhanakan pemasangan dan perawatan harian, secara sempurna memenuhi permintaan benda kerja jangka panjang yang mendorong dan menarik peralatan pengemasan tugas ringan dan menengah dengan kinerja yang higienis dan andal.

• Kontrol Pintu & Pelindung Peralatan Otomatis: Struktur kompak tanpa batang menghemat 50% ruang pemasangan, cocok untuk membuka dan menutup pintu pelindung peralatan pukulan panjang, pelindung debu, dan penutup pengaman dengan stabil.

• Penentuan Posisi Presisi Jalur Perakitan Langkah Panjang: Model terpandu presisi tinggi RMTL memastikan linearitas yang sangat baik dan akurasi pemosisian berulang, memenuhi pemosisian presisi jarak ultra-jauh 1~2m dan persyaratan pengangkutan siklik pada jalur produksi.

• Renovasi Peralatan Ringkas & Penghematan Ruang: Ini berfungsi sebagai pengganti ideal untuk silinder tie-rod tradisional dalam skenario langkah panjang (>500mm), sangat mengoptimalkan tata letak peralatan dan mewujudkan desain peralatan otomatis yang ringkas.

Perbandingan Parameter Inti Seri RM vs Seri CY1 / CY3

Panduan Seleksi Cepat Tiga Langkah

1. Konfirmasi Ukuran Lubang: Menghitung gaya dorong yang dibutuhkan berdasarkan berat beban aktual dengan faktor keamanan ≥2. Aturan yang disarankan: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Konfirmasi Jenis Model: Pilih RMS untuk anggaran sangat rendah; RMT untuk kondisi kerja umum standar; RMTL untuk tuntutan penentuan posisi presisi tinggi; RMH untuk skenario beban berat dan anti defleksi.

3. Konfirmasi Spesifikasi Stroke: Pilih langkah standar 50~1000mm untuk penggunaan konvensional; langkah tambahan opsional hingga 2000mm untuk kebutuhan berkendara jarak menengah-jauh.

Ringkasan Satu Kalimat

     Silinder tanpa batang kopling magnetik gaya Airtac seri SOLH RM mengintegrasikan struktur berpemandu mandiri yang terdiversifikasi, kemampuan beradaptasi terhadap suhu yang sangat lebar, dan kinerja bersih tanpa kebocoran, berfungsi sebagai solusi penggerak linier langkah panjang domestik dengan kinerja biaya tinggi untuk peralatan otomatis beranggaran menengah.
