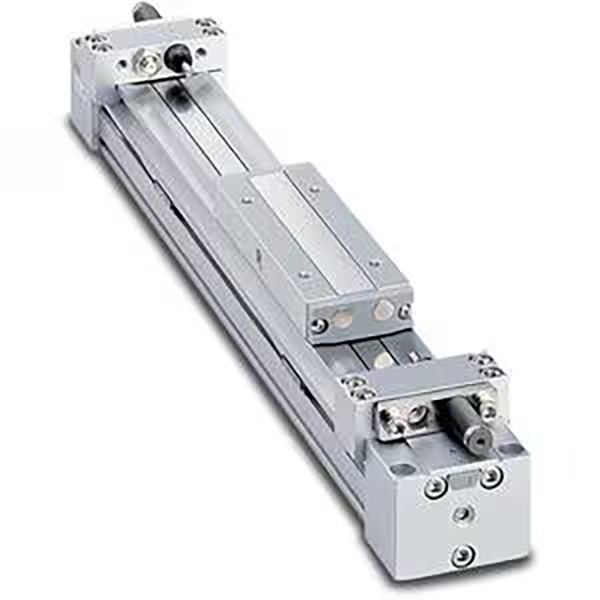

Silinder Tanpa Batang Bersambung Mekanis Seri MY1B | Tipe Dasar

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MY1B adalah silinder tanpa batang dengan sambungan mekanis klasik yang dirancang untuk aplikasi penggerak linier langkah sangat panjang. Dengan mengadopsi sabuk penyegel tekanan internal dan struktur sabuk tahan debu eksternal, sistem ini menghilangkan perpanjangan batang tradisional, mencapai panjang pemasangan yang hampir sama dengan langkah sebenarnya dan menghemat lebih dari 50% ruang pemasangan dibandingkan dengan silinder batang pengikat konvensional. Meliputi ukuran lubang dari φ10 hingga φ100mm dan langkah maksimum 5000mm, alat ini menghasilkan gerakan linier kecepatan sedang dan beban sedang yang stabil. Ini adalah solusi optimal hemat biaya untuk pemindahan material jarak jauh, perpindahan stasiun, dan mendorong/menarik benda kerja pada peralatan otomasi umum.

Pemosisian Inti & Fitur Struktural

• Desain Tanpa Batang Sambungan Mekanis: Struktur piston dan meja geser terintegrasi tanpa memanjangkan batang piston. Sabuk penyegel internal menjaga tekanan udara sementara sabuk tahan debu eksternal memberikan perlindungan penuh. Panjang keseluruhan sama dengan langkah, sehingga mewujudkan pemanfaatan ruang yang sangat tinggi untuk skenario pemasangan terbatas.

• Meja Geser Terintegrasi Kekakuan Tinggi: Meja geser terhubung secara kaku dengan piston, menghasilkan ketahanan momen lentur yang sangat baik. Beban dapat langsung dipasang pada meja geser tanpa struktur pemandu tambahan untuk aplikasi tugas ringan, sehingga menyederhanakan desain dan perakitan mekanis.

• Perpipaan 4 Arah & Peningkatan Ringan: Kepala silinder yang dioptimalkan mendukung perpipaan empat arah (depan/belakang/samping/bawah), memungkinkan penyesuaian arah perpipaan di lokasi untuk tata letak yang fleksibel. Struktur bodi silinder yang ditingkatkan mengurangi bobot sebesar 17% untuk model φ25/32/40 dibandingkan dengan versi lama, sehingga menurunkan beban peralatan secara keseluruhan.

• Bantalan Udara Standar yang Dapat Disesuaikan: Penyangga udara internal yang dapat disesuaikan di kedua ujungnya secara efektif menyerap dampak pengoperasian dan mengurangi kebisingan pengoperasian untuk pengoperasian kecepatan sedang yang stabil. Penyangga hidraulik eksternal bersifat opsional untuk beradaptasi dengan kondisi kerja kecepatan tinggi dan beban berat.

• Bebas Minyak & Umur Panjang: Desain operasi bebas oli standar beradaptasi dengan lingkungan industri yang bersih dan jalur produksi otomatis secara umum. Sabuk penyegel tahan aus memastikan pengoperasian yang tahan lama dan tahan lama dengan biaya perawatan yang rendah.

• Pemasangan Sakelar Magnetik yang Mudah: Alur pemasangan yang telah dipesan sebelumnya di bagian depan dan sisi berlawanan silinder memungkinkan pemasangan langsung sakelar magnetik seri D-M9 di depan, memungkinkan deteksi sinyal posisi yang nyaman dan integrasi kelistrikan yang fleksibel.

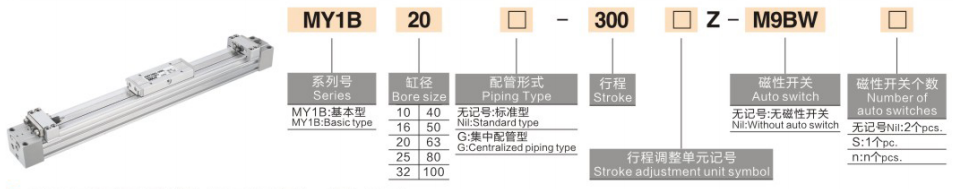

Aturan Pengodean Model Lengkap

Contoh Model: MY1B25-500Z | MY1B40-800AZ

Contoh Referensi Pesanan Standar

• SAYA1B25-500Z: lubang 25 mm, langkah 500 mm, bantalan udara ujung ganda standar

• SAYA1B40-800AZ: lubang 40mm, langkah 800mm, bantalan udara + sekrup penyesuaian langkah ujung ganda

Spesifikasi Teknis Inti (Kondisi Standar 20℃)

1 Spesifikasi Umum Dasar

• Modus Operasi: Penggerak sambungan mekanis kerja ganda

• Fluida Kerja: Udara bertekanan (tersedia pengoperasian bebas oli)

• Suhu Sekitar: 5~60℃ (tidak ada lingkungan beku)

• Rentang Tekanan Kerja: 0,1~0,8MPa; Tekanan Bukti: 1.2MPa

• Kecepatan Operasi Piston: 100~1000mm/s (dengan bantalan udara standar); 100~1500mm/s (dengan penyangga hidrolik eksternal)

• Toleransi Stroke: langkah ≤1000mm: ±1,8mm; Langkah 1001~3000mm: ±2,8mm

• Modus Penyangga: Bantalan udara bawaan standar (Z); penyangga hidrolik eksternal opsional (L/H)

2 Bagan Parameter Kinerja Utama (@0,5MPa)

Konfigurasi Inti & Pedoman Seleksi

1 Pemilihan Ukuran Lubang berdasarkan Beban & Dorongan

• φ10~φ20 (Tugas Ringan): Berlaku untuk skenario beban ≤8kg dan langkah panjang mikro (≤1000mm), ideal untuk peralatan elektronik dan pemindahan perangkat otomatis kecil.

• φ25~φ40 (Tugas Ringan Sedang): Cocok untuk beban ringan sedang 12~30kg dan operasi langkah panjang konvensional 1000~2000mm, banyak digunakan dalam dorongan jalur perakitan dan pemuatan/pembongkaran material.

• φ50~φ63 (Tugas Sedang): Cocok dengan beban sedang 50~80kg dan pemindahan benda kerja yang berat, cocok untuk pengoperasian peralatan mesin dan stasiun pemrosesan dalam jangka panjang.

• φ80~φ100 (Tugas Berat): Dirancang untuk beban berat 130~200kg, peralatan skala besar, dan penanganan logistik jarak jauh, beradaptasi dengan kondisi kerja siklik tugas berat frekuensi tinggi.

Pilihan Konfigurasi 2 Langkah & Buffer

• Rentang Pukulan: Stroke standar mencakup 100~2000mm; Spesifikasi XB11 yang diperluas mendukung langkah ultra-panjang hingga 5000mm untuk kebutuhan berkendara jarak jauh khusus.

• Bantalan Udara (Z): Konfigurasi wajib standar untuk pengoperasian kecepatan sedang (≤1000mm/s), yang secara efektif mengurangi dampak akhir dan kebisingan pengoperasian untuk pergerakan siklik yang stabil.

• Penyangga Hidraulik (L/T): Direkomendasikan untuk pengoperasian kecepatan tinggi (>1000mm/s) atau kondisi beban berat (>50kg) untuk mencapai pergerakan ultra-stabil dan pengurangan kebisingan.

• Sekrup Penyetel Stroke (A): Dilengkapi untuk skenario yang memerlukan penentuan posisi batas yang tepat (akurasi ±0,1 mm), mendukung kalibrasi goresan halus ujung ganda.

3 Petunjuk Pemasangan & Perpipaan

• Metode Pemasangan: Badan silinder dapat dipasang melalui lubang pemasangan bawah atau samping; beban dapat langsung dipasang pada meja geser terintegrasi tanpa diperlukan struktur pemandu tambahan untuk aplikasi tugas ringan.

• Perpipaan 4 Arah yang Fleksibel: Mendukung peralihan perpipaan depan, belakang, samping, dan bawah, memungkinkan penyesuaian arah di lokasi untuk beradaptasi dengan beragam persyaratan tata letak peralatan.

• Pemasangan Sakelar Magnetik: Alur pemasangan dua sisi khusus yang kompatibel dengan sakelar seri D-M9B/D-M9N, mewujudkan umpan balik posisi pukulan yang fleksibel dan akurat.

Skenario Aplikasi Industri yang Khas

• Transfer Material Stroke Sangat Panjang: Ideal untuk mendorong dan menarik jarak jauh 1~5m di jalur perakitan elektronik, makanan, dan pengemasan, dilengkapi pemasangan hemat ruang dan pengoperasian stabil berkecepatan tinggi.

• Peralatan Pembukaan/Penutupan Pintu & Penutup: Diterapkan pada penggerak bodi pintu langkah panjang pada peralatan mesin besar dan peralatan otomatis, dengan struktur kompak dan kinerja operasi siklik yang andal.

• Perpindahan Benda Kerja Berat: Cocok untuk penanganan pukulan panjang benda kerja berat seberat 30~200kg di industri otomotif dan pemrosesan mekanis, menghasilkan kekakuan tinggi dan kemampuan momen anti tekuk yang sangat baik.

• Penempatan & Penyampaian Jalur Perakitan: Digunakan untuk pemosisian langkah panjang dan dorongan siklik pada jalur produksi, dengan desain bantalan udara standar untuk mengurangi kebisingan dan benturan selama pengoperasian start-stop frekuensi tinggi.

• Peralatan Otomatisasi Kustom: Solusi penggerak linier langkah panjang universal untuk berbagai stasiun otomatis non-standar, terutama cocok untuk proyek otomasi dengan ruang terbatas dan sensitif terhadap biaya.

Panduan Seleksi Cepat Tiga Langkah

• Konfirmasi Ukuran Lubang: Hitung gaya dorong yang dibutuhkan berdasarkan berat beban dengan faktor keamanan ≥1,5. Aturan pemilihan yang disarankan: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Konfirmasi Spesifikasi Stroke: Pilih langkah standar 100~2000mm untuk kebutuhan konvensional; pilih spesifikasi tambahan XB11 untuk pukulan ultra panjang hingga 5000mm.

• Pencocokan Konfigurasi Fungsional: Mengadopsi bantalan udara standar (Z) untuk pengoperasian kecepatan sedang; meningkatkan ke penyangga hidrolik (L/H) untuk kondisi kerja kecepatan tinggi atau beban berat; tambahkan sekrup penyetel kayuhan (A) untuk persyaratan pemosisian batas yang tepat.

Ringkasan Satu Kalimat
