Meja Geser Pneumatik Seri MXS | Panduan Roller Silang Tipe Silinder Ganda

Merek: SOLH oleh Richge Technology

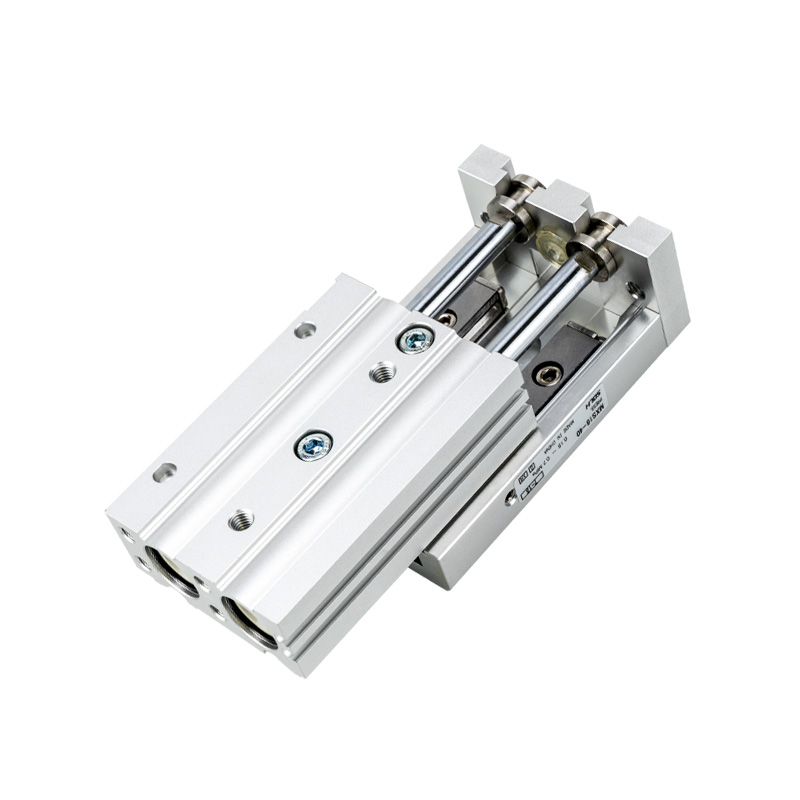

Ikhtisar Produk

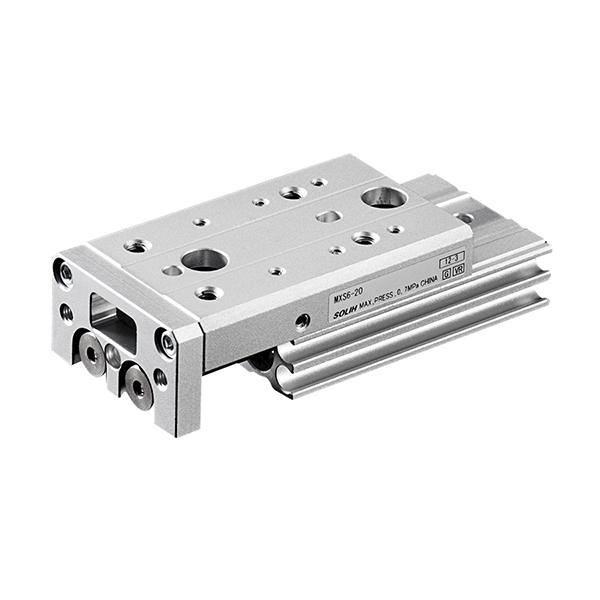

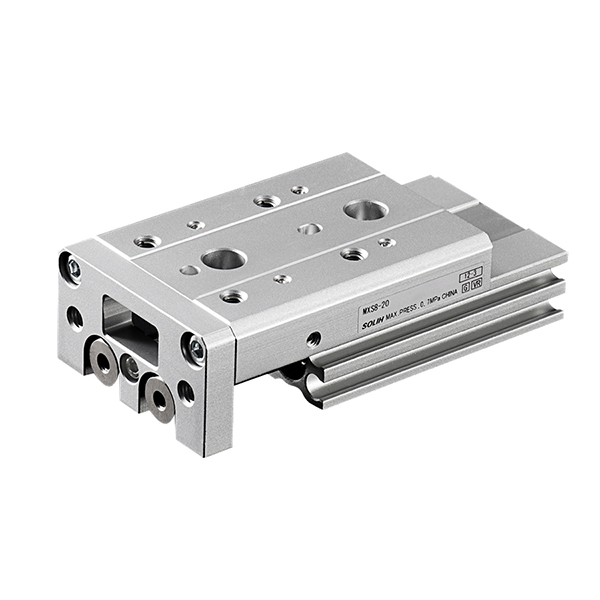

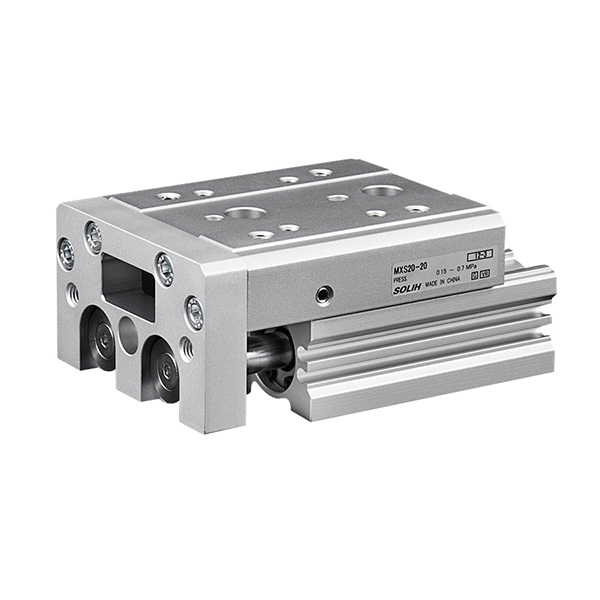

     Seri SOLH MXS adalah meja geser pneumatik terintegrasi dengan kekakuan tinggi dan presisi tinggi yang dilengkapi dengan struktur penggerak piston ganda dan rel pemandu rol silang profesional. Dilengkapi bodi ringkas ultra-tipis, sistem pemandu yang dimuat sebelumnya dengan jarak bebas nol, dan daya dorong keluaran dua kali lipat, ia menghasilkan gerakan linier ultra-stabil dengan akurasi pengulangan hingga ±0,01mm. Desain terintegrasi all-in-one sangat mengurangi volume peralatan dibandingkan dengan silinder terpisah tradisional + kombinasi pemandu eksternal. Hal ini diterapkan secara luas dalam transfer linier presisi, perakitan penyelarasan, perkakas elektronik dan semikonduktor, yang berfungsi sebagai pengganti optimal untuk solusi penggerak linier konvensional.

Struktur Inti & Prinsip Kerja

     -- Sistem Penggerak Piston Ganda: Mengadopsi struktur piston ganda kerja ganda, memberikan daya dorong dua kali lipat dibandingkan slide silinder tunggal dengan ukuran lubang yang sama. Ini memastikan operasi yang sangat sinkron dan secara efektif menghilangkan defleksi gerakan dan ayunan selama gerakan frekuensi tinggi.

     -- Rel Panduan Cross Roller Premium: Panduan rol silang presisi tinggi bawaan dengan desain pramuat, jarak bebas berjalan nol, kekakuan struktural yang sangat baik, dan ketahanan yang kuat terhadap beban radial dan defleksi torsi. Ini secara stabil mempertahankan akurasi posisi pengulangan ultra-tinggi ±0,01mm untuk operasi siklik jangka panjang.

     -- Desain All-in-One Terintegrasi: Silinder dan meja geser terintegrasi sempurna sebagai satu unit, mengurangi keseluruhan volume pemasangan sebesar 30%~50% dibandingkan dengan struktur tipe terpisah. Tidak memerlukan penyelarasan manual selama pemasangan, sehingga sangat meningkatkan efisiensi perakitan dan konsistensi struktural.

     -- Pemasangan Tiga Sisi yang Fleksibel: Mendukung pemasangan tiga arah bawah, samping, dan aksial dengan lubang pin pemosisian presisi yang telah ditetapkan. Ini mendukung pemasangan susun langsung dan pemasangan tetap di samping, beradaptasi dengan tuntutan tata letak peralatan kompak yang beragam.

     -- Adaptasi Sensor Bawaan: Dilengkapi dengan cincin magnetik internal standar, dengan alur tertanam khusus pada bodi yang kompatibel dengan sakelar magnetik seri D-M9□ dan A93. Desain yang dipasang rata menghindari gangguan struktural dan memastikan umpan balik posisi kayuhan yang akurat.

Aturan Pengodean Model Lengkap

   1. Contoh Model: MXS16-50AS-M9BW

   2. Contoh Referensi Pesanan Standar

     -- MXS20-75A-FR-M9NL: Lubang 20mm, langkah 75mm, penyesuaian langkah ujung ganda, perpipaan aksial, sakelar magnetik PNP dengan panjang kabel 3m

Spesifikasi Teknis Inti Umum

Bagan Referensi Gaya & Beban Keluaran (@0,5MPa, Pemasangan Horizontal)

Catatan: Kapasitas beban berkurang dengan langkah yang lebih panjang dan kecepatan yang lebih tinggi; faktor keamanan ≥2; beban vertikal memerlukan verifikasi torsi yang diijinkan

Skenario Aplikasi & Pedoman Seleksi

   1. Skenario Aplikasi Prioritas untuk Seri MXS

     --  Pemosisian & Transfer Presisi Sangat Tinggi: Ideal untuk transfer linier yang presisi dan penyelarasan komponen elektronik, terminal, lensa optik, dan modul miniatur dengan persyaratan pemosisian ±0,01mm yang ketat.

     -- Peralatan Kompak Terbatas Ruang: Struktur terintegrasi ultra-tipis mengurangi ketinggian peralatan sebesar 30% dibandingkan dengan meja geser biasa, stasiun otomatis mini dan sangat kompak yang sangat pas.

     -- Kondisi Kerja Kekakuan Tinggi & Anti-Defleksi: Desain pemandu rol silang menghasilkan ketahanan torsi yang sangat baik dan toleransi beban eksentrik, cocok untuk penggerak robot sumbu Z dan stasiun perakitan presisi tinggi dengan kondisi gaya yang kompleks.

     -- Operasi Siklik Stroke Pendek Frekuensi Tinggi: Stabil untuk pengoperasian frekuensi tinggi jangka panjang dalam langkah pendek 10~50mm, menjaga presisi yang konsisten tanpa offset atau jitter.

     -- Penyederhanaan Struktural & Pengurangan Biaya: Silinder terintegrasi dan struktur pemandu sepenuhnya menggantikan kombinasi "silinder + pemandu eksternal" tradisional, menyederhanakan desain mekanis dan menurunkan biaya perakitan dan pemeliharaan.

Poin Penting Seleksi Profesional

     -- Pemilihan Ukuran Lubang: Cocokkan ukuran lubang menurut berat benda kerja dan mode pemasangan. Kontrol beban horizontal dalam 50% dari nilai pengenal dan beban vertikal dalam 25% dari nilai pengenal untuk memastikan pengoperasian yang stabil.

     -- Seleksi Pukulan: Cadangan margin goresan 5~10mm selama pemilihan model. Pilih penyetel kayuhan AS/AT/A (penyesuaian halus 0~5mm) jika diperlukan pemangkasan kayuhan yang presisi.

     -- Pencocokan Arah Pemasangan: Pemasangan bawah untuk penanganan material horizontal; pemasangan samping untuk pemasangan tetap lateral; pemasangan aksial untuk penumpukan sumbu Z dan perakitan multi-lapis.

     -- Optimasi Konfigurasi Buffer: Penyangga karet standar untuk pengoperasian konvensional. Dilengkapi dengan penyangga hidraulik ketika kecepatan pengoperasian melebihi 300mm/s atau berat beban melebihi 5kg untuk mengurangi benturan dan getaran terminal.

     -- Pengaturan Deteksi Posisi: Kompatibel dengan sakelar magnetik M9B/M9N. Alur tertanam di dua sisi mendukung pemasangan 2 sakelar untuk mewujudkan deteksi sinyal di tempat yang akurat untuk memperpanjang dan memendekkan pukulan.

Ringkasan Satu Kalimat

     Meja geser pneumatik dua silinder seri SOLH MXS mengadopsi pemandu rol silang premium dan struktur all-in-one terintegrasi, menampilkan daya dorong dua kali lipat, presisi ultra-tinggi ±0,01mm, kekakuan superior, dan kapasitas anti-defleksi, berfungsi sebagai solusi penggerak linier presisi kelas atas untuk semikonduktor, perakitan presisi elektronik, dan otomatisasi pemosisian frekuensi tinggi.
