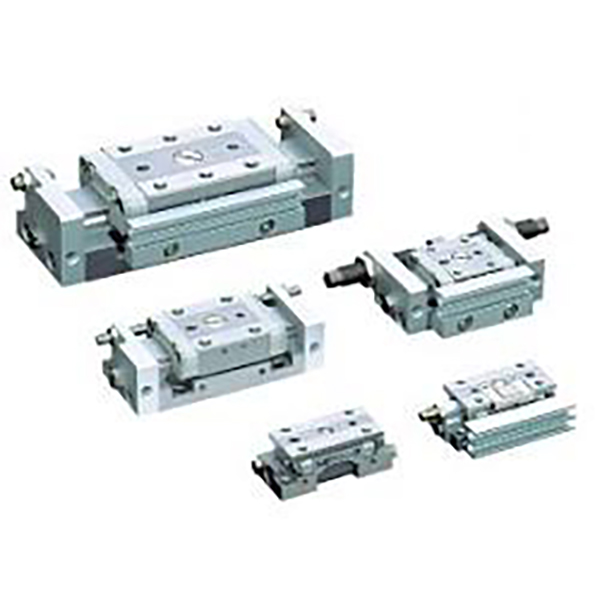

Meja Geser Pneumatik Ringkas Presisi Ultra Tinggi Seri MXP

Meja Geser Pneumatik Ringkas Presisi Ultra Tinggi Seri MXP

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

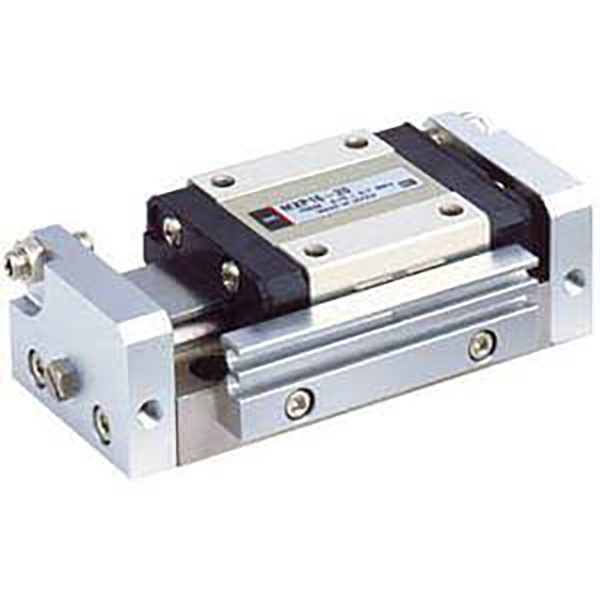

     Seri SOLH MXP adalah meja geser pneumatik kompak presisi ultra-tinggi kelas atas yang dirancang untuk skenario pemosisian mikro yang ketat. Mengadopsi struktur rel pemandu silinder internal dan bodi baja tahan karat terintegrasi, produk ini menghasilkan paralelisme tingkat mikron, kesalahan rotasi sangat rendah, dan kekakuan luar biasa. Mendukung perpipaan dua arah dan siklus stabil frekuensi tinggi, produk ini sangat cocok untuk perakitan presisi 3C, deteksi optik, dan pemosisian komponen mikro dengan akurasi tinggi, yang berfungsi sebagai model premium untuk aplikasi penggerak linier miniatur yang canggih.

Struktur Inti & Fitur Desain

     --  Modus Berkendara: Operasi dua arah kerja ganda, ukuran lubang φ6/8/10/12/16mm, mencakup rentang beban ringan 10~120N.

     -- Struktur Premium Terintegrasi: Dilengkapi rel panduan linier silinder bawaan dan bodi baja tahan karat martensit satu bagian. Mekanisme penahan beban sepenuhnya terisolasi dari gerakan penyegelan batang piston, sehingga mencapai kekakuan ekstrem dan gesekan minimal.

     -- Kelas Presisi Sangat Tinggi: Paralelisme perjalanan 0,004mm, paralelisme pemasangan 0,02mm, akurasi rotasi ±0,03° (φ6/8/10) / ±0,04° (φ12/16), memberikan kinerja pemosisian presisi ultra-stabil yang terdepan di industri.

     -- Bodi Sempit Ultra-Kompak: Tinggi bodi hanya 17~23mm, 10%~20% lebih sempit dibandingkan model setara MXJ, memungkinkan tata letak ultra-padat untuk ruang kerja yang sangat terbatas.

     -- Fleksibilitas Perpipaan Dua Arah: Mendukung perpipaan lateral dan aksial dengan tata letak yang dapat dialihkan di lokasi, beradaptasi dengan beragam kebutuhan perutean pipa di lokasi.

     -- Kompatibilitas Sensor Universal: Alur sakelar magnetik ganda standar memungkinkan pemasangan 2 sakelar magnetik M9B untuk pemantauan posisi dua arah yang andal.

     -- Buffering & Pembatasan Bertingkat: Penyangga karet ujung ganda standar untuk pengurangan kebisingan dan benturan; pembatas kayuhan logam ujung tunggal/ganda opsional, ditambah opsi penyangga hidraulik untuk model φ8 dan di atasnya, dengan rentang kayuhan yang dapat disesuaikan sebesar 0~5mm untuk kontrol pemosisian yang sangat presisi.

Aturan Pengodean Model Lengkap

   1. Contoh Model: MXP8-15-B-M9BW

   2. Contoh Referensi Pesanan Standar

     --  MXP6-5: Tipe standar, tanpa sakelar magnet, lubang 6mm, langkah 5mm, akting ganda

     --  MXP10-20-B-2M9B: Bor 10mm, langkah 20mm, batas logam ujung ganda, 2 buah sakelar magnetik M9B

     -- MXP12-25-D: Bore 12mm, stroke 25mm, batas logam ujung-panjang, kompatibel dengan perpipaan aksial

Spesifikasi Teknis Inti (@0,5MPa, Aksi Ganda)

Keunggulan Kompetitif Inti

   1. Presisi & Stabilitas Tingkat Mikron Sangat Tinggi
     -- Menawarkan paralelisme perjalanan ultra-rendah 0,004mm dan akurasi rotasi serendah ±0,03°, dipasangkan dengan akurasi posisi berulang ±0,01mm. Ini menghilangkan guncangan mikro dan penyimpangan posisi, sepenuhnya memenuhi tuntutan presisi yang ketat untuk deteksi optik, laminasi komponen mikro, dan proses pengujian presisi tinggi.

   2. Struktur Silinder Bawaan & Bodi Kompak Sangat Sempit
     -- Silinder tertanam di dalam struktur rel pemandu, mengurangi lebar bodi sebesar 10%~20% dibandingkan model MXJ. Desain perpipaan lateral/aksial dua arah yang inovatif memungkinkan peralihan di lokasi secara fleksibel, mengatasi batasan tata letak pipa di stasiun padat yang sangat sempit.

   3. Kekakuan Tinggi & Umur Panjang
     - Bodi baja tahan karat martensit satu bagian dan struktur rel pemandu terintegrasi memberikan ketahanan deformasi dan kekakuan struktural yang sangat baik. Mengadopsi desain penyegelan gesekan rendah bebas oli, kompatibel dengan bengkel bersih dan lingkungan industri ringan, mencapai masa pakai bebas perawatan lebih dari 5 juta siklus.

   4. Pengoperasian Halus Frekuensi Tinggi
     - Penyegelan gesekan rendah premium dan rel pemandu bola presisi tinggi memastikan gerakan sangat halus. Kecepatan pengoperasian berkisar antara 50 hingga 500mm/s, mendukung siklus frekuensi tinggi yang stabil di atas 350cpm tanpa tersendat atau jitter, ideal untuk tugas pemosisian berulang jangka pendek dan jangka panjang.

   5. Adaptasi Instalasi Multi-Suasana yang Fleksibel
     -Mendukung pemasangan tiga sisi atas, bawah dan samping dengan lubang pin pemosisian presisi. Struktur pelabuhan udara yang simetris memungkinkan pertukaran pipa kiri/kanan di lokasi, sepenuhnya mendobrak batasan arah dan beradaptasi dengan beragam desain struktur peralatan.

Bentuk Pemasangan & Aplikasi Khas

   1. Metode Pemasangan

     -- Pemasangan Atas: Diperbaiki melalui lubang tembus dengan lubang pin pemosisian presisi, cocok untuk pemasangan bagian atas benda kerja dan skenario pemosisian presisi tinggi yang memerlukan perpindahan nol.

     --  Pemasangan Bawah: Diperbaiki melalui lubang berulir bawah dengan struktur yang stabil dan andal, berlaku untuk perakitan permukaan peralatan standar dan penggerak linier tetap.

     --  Pemasangan Samping: Diperbaiki melalui lubang berulir samping, cocok untuk peralatan dengan ruang vertikal terbatas dan susunan paralel padat dari beberapa unit geser.

   2. Skenario Aplikasi Khas

     --  Elektronik 3C: Pemasangan dan pengikatan chip, pemfokusan modul lensa, pemosisian ultra-presisi komponen mikro, pengujian siklus probe

     --  Peralatan Optik: Gerakan presisi kamera CCD, kalibrasi halus lensa optik, pemosisian laser, penggerak platform deteksi presisi tinggi

     --  Perakitan Presisi Mikro: Penguncian sekrup otomatis miniatur, crimping terminal, penyisipan komponen presisi, penggerak jig presisi tinggi

     -- Peralatan Medis: Kontrol presisi pompa mikro, peralihan presisi katup miniatur, pemosisian teleskopik instrumen kecil

Perbandingan Pilihan Tabel Slide: MXP vs MXJ vs MXQ

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan Lubang berdasarkan Beban
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Cadangan tidak kurang dari 50% margin keselamatan beban untuk memastikan operasi presisi yang stabil.

   2. Konfirmasi Pukulan Kisaran langkah standar: 5~30mm. Prioritaskan pukulan pendek (5~20mm) untuk kondisi kerja frekuensi tinggi guna menjaga akurasi posisi dan stabilitas operasional yang lebih tinggi.

   3. Pencocokan Konfigurasi

      --  Pemantauan Posisi: Lengkapi 2 sakelar magnetik M9B untuk umpan balik posisi gerakan dua arah secara real-time.

     -- Pembatas & Penyangga Presisi: Pilih batas logam ujung ganda (B) untuk pemosisian tepat 0~5mm yang dapat disesuaikan; pilih penyangga hidrolik untuk model φ8 dan di atasnya untuk mengurangi dampak frekuensi tinggi.

     --  Adaptasi Perpipaan: Mengadopsi perpipaan aksial untuk tata ruang ultra-sempit, dan perpipaan lateral untuk skenario pemasangan standar konvensional.

Ringkasan Satu Kalimat

     Meja geser pneumatik presisi ultra-tinggi seri SOLH MXP memiliki fitur paralelisme ultra-rendah 0,004 mm, kesalahan rotasi minimal, rel pemandu terintegrasi bawaan, perpipaan yang dapat dialihkan dua arah, dan penyangga hidraulik opsional, berfungsi sebagai tahap mikro linier premium dengan kekakuan tinggi untuk deteksi optik, perakitan 3C ultra-presisi, dan peralatan otomasi medis kelas atas.
