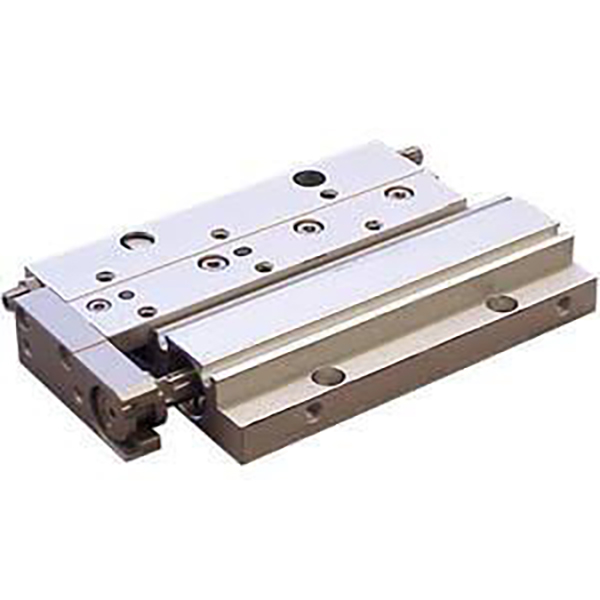

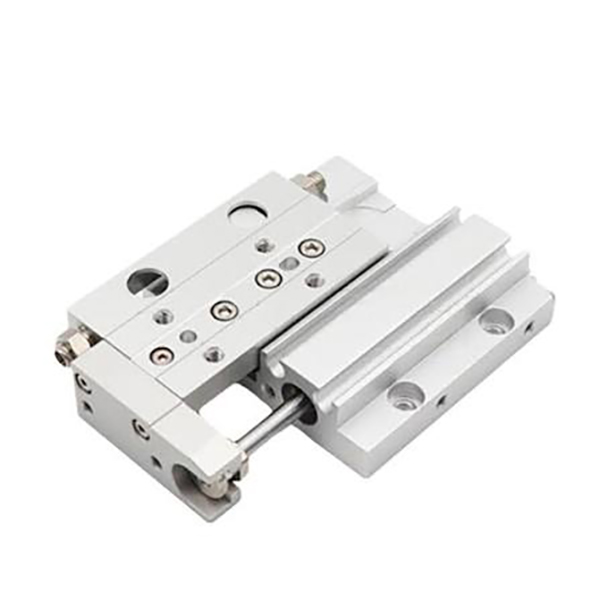

Meja Geser Pneumatik Kekakuan Tinggi Ultra-Tipis Seri MXF

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MXF adalah meja geser pneumatik langkah panjang yang sangat tipis, sangat kaku, dan dirancang untuk peralatan otomasi dengan ketinggian terbatas. Menampilkan tata letak paralel silinder dan rel pemandu rol silang, struktur pemasangan dua sisi atas/bawah, dan daya dukung beban sedang, slide ini mencapai tinggi badan sangat rendah yang 40% lebih ramping dibandingkan slide MXS konvensional dengan spesifikasi yang sama. Dengan pemosisian presisi menengah yang stabil, pengoperasian pukulan panjang yang mulus, dan daya tahan siklik frekuensi tinggi, produk ini berfungsi sebagai solusi slide profil rendah utama untuk penanganan material, perakitan, dan peralihan stasiun secara presisi dalam sistem otomatis yang ringkas.

Pemosisian Inti & Fitur Struktural

     -- Struktur Penggerak Aksi Ganda: Mengadopsi operasi aksi ganda yang stabil dengan ukuran lubang mulai dari φ8 hingga φ20mm, memberikan keluaran beban sedang yang andal sebesar 20~180N, sangat cocok dengan skenario penanganan presisi tugas menengah.

     -- Desain Panduan Silinder Paralel & Rol Silang: Rel pemandu dan silinder disusun secara paralel, memisahkan bantalan beban dari gerakan penyegelan batang piston. Struktur ini menghasilkan kekakuan tinggi, gesekan rendah, pengoperasian tanpa celah, dan gerakan linier yang sangat halus.

     -- Bodi Profil Rendah Sangat Tipis: Tinggi bodi hanya 16~27mm, 40% lebih rendah dari model MXS setara. Ini adalah pilihan optimal untuk jarak bebas sangat rendah dan tata letak peralatan yang sangat kompak.

     --Performa Presisi Sedang yang Andal: Memastikan paralelisme berjalan 0,03mm, vertikalitas 0,05mm, dan akurasi pemosisian berulang ±0,02mm, sepenuhnya memenuhi persyaratan pemosisian otomatisasi presisi menengah standar.

     -- Pemasangan Presisi Tinggi Dua Sisi: Dilengkapi dengan lubang tembus atas dan lubang sadapan bawah, ditambah lubang pin pemosisian presisi. Mendukung pemasangan positif dan terbalik, menjamin akurasi pemasangan berulang yang tinggi setelah pembongkaran dan pemasangan kembali.

     -- Pemasangan Pipa & Sensor Fleksibel: Kompatibel dengan perpipaan dua arah melintang dan aksial. Cincin magnetik bawaan dengan desain alur penggeser tersembunyi untuk pemasangan sakelar magnetik, menghemat ruang pemasangan tanpa gangguan struktural.

     -- Opsi Stroke & Multi-Buffer yang Dapat Disesuaikan: Buffer poliuretan standar di kedua ujungnya untuk bantalan yang stabil. Dilengkapi langkah 5mm yang dapat disesuaikan per ujung (rentang pemangkasan standar total 10mm), dengan spesifikasi X11 opsional untuk penyesuaian halus ultra-panjang 15mm dan penyangga hidraulik opsional untuk skenario benturan frekuensi tinggi.

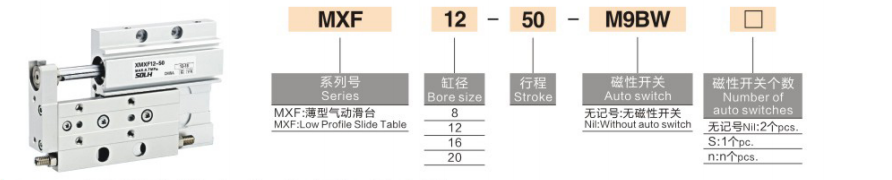

Aturan Pengodean Model Lengkap

   1. Contoh Model: MXF12-50-M9BW

   2. Contoh Referensi Pesanan Standar

     -- MXF8-20: Model standar tanpa sakelar, lubang 8mm, langkah 20mm, akting ganda

     -- MXF20-100-2M9B: lubang 20 mm, langkah panjang 100 mm, sakelar magnetik ganda untuk pemantauan posisi dua arah

     -- MXF16-75-X11: lubang 16mm, langkah 75mm, penyesuaian langkah diperpanjang 15mm

Spesifikasi Teknis Inti (@0,5MPa, Aksi Ganda)

Kinerja Inti & Keunggulan Produk

     -- Struktur Kompak Ultra-Tipis untuk Penghematan Ruang Ekstrim: Dengan tinggi bodi sangat rendah 16~27mm, 40% lebih ramping dibandingkan seri MXS, produk ini secara sempurna beradaptasi dengan peralatan dengan jarak bebas sangat rendah dan skenario tata letak modular padat di mana slide konvensional tidak dapat dipasang.

     -- Kekakuan Tinggi & Pengoperasian Langkah Panjang yang Stabil: Panduan roller silang yang dipasangkan dengan bodi monolitik terintegrasi menghilangkan celah dan deformasi yang berjalan. Ini mempertahankan operasi stabil bebas jitter di bawah langkah panjang maksimum 100mm dan kondisi bersepeda frekuensi tinggi.

     -- Pemasangan Dua Sisi dengan Kemampuan Beradaptasi yang Kuat: Mendukung pemasangan lubang tembus atas dan pemasangan lubang sadap bawah, kompatibel dengan pemasangan positif dan terbalik. Dilengkapi dengan lubang pin pemosisian presisi untuk memastikan akurasi pengulangan yang tinggi setelah pembongkaran dan perakitan berulang kali.

     -- Stroke Fleksibel yang Dapat Disesuaikan & Adaptasi Multi-Stasiun: Penyesuaian halus standar 5mm per ujung (rentang pemangkasan total 10mm). Spesifikasi opsional X11 memberikan penyesuaian langkah yang diperpanjang 15mm, memenuhi persyaratan kalibrasi langkah yang tepat untuk proses otomatis multi-stasiun.

     -- Bebas Minyak & Masa Pakai Panjang dengan Perawatan Rendah: Mengadopsi penyegelan gesekan rendah dan desain pengoperasian bebas oli, dengan masa pakai lebih dari 5 juta siklus. Hal ini berlaku untuk lingkungan industri yang bersih dan jalur produksi otomatis konvensional dengan persyaratan pemeliharaan harian minimal.

Metode Pemasangan & Skenario Aplikasi Khas

   1. Metode Pemasangan Ganda

     -- Pemasangan Atas: Diperbaiki melalui lubang tembus atas dengan pengaturan beban atas. Cocok dengan pin pemosisian untuk pemosisian presisi tinggi dan bantalan beban yang stabil.

     -- Pemasangan Bawah: Diperbaiki melalui lubang yang disadap bagian bawah untuk pemasangan langsung di permukaan peralatan. Menampilkan perakitan yang kokoh dan ideal untuk aplikasi pemasangan terbalik.

   2. Aplikasi Industri Khas

     -- Industri Elektronik 3C: Laminasi layar, penanganan modul, transfer papan PCB, peralihan stasiun deteksi, dan penentuan posisi komponen elektronik presisi.

     -- Otomatisasi Perakitan Presisi: Pengepresan bagian kecil, rakitan terminal, penggerak perlengkapan pengunci sekrup, dan pengoperasian siklik perkakas ringan.

     -- Mesin Pengemasan: Pendorong material, penggerak alat pemotong, laminasi label, dan pengangkutan material jarak pendek.

     -- Peralatan Otomasi Umum: Badan pintu peralatan geser, peralihan stasiun jalur produksi, dan penggerak linier siklik frekuensi tinggi beban sedang.

MXF vs MXH vs MXS | Perbandingan Tabel Slide Profil Rendah & Ringkas

Panduan Seleksi Cepat Tiga Langkah

   1. Pemilihan Ukuran Lubang berdasarkan Beban: Cocokkan diameter lubang sesuai dengan berat benda kerja: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Cadangan margin muatan tidak kurang dari 50% untuk memastikan pengoperasian jangka panjang yang stabil.

   2. Konfirmasi Pukulan: Stroke standar berkisar dari 10mm hingga 100mm. Lebih memilih seri MXF untuk skenario pukulan panjang (≥50mm); pilih seri MXH untuk kondisi kerja siklus pendek dan frekuensi tinggi.

   3. Pencocokan Konfigurasi:
     --  Deteksi Posisi: Dilengkapi dengan sakelar magnetik M9B ganda untuk pemantauan posisi gerakan dua arah yang akurat.

     -- Penyesuaian Halus Pukulan: Pilih standar -X10 (pemangkasan 5mm) untuk penggunaan reguler; pilih -X11 (pemangkasan diperpanjang 15mm) untuk kalibrasi presisi multi-langkah.

     --  Optimasi Penyangga: Mengadopsi buffer poliuretan standar untuk operasi konvensional; tingkatkan ke penyangga hidraulik untuk skenario dampak frekuensi tinggi dan pengurangan kebisingan.

Ringkasan Satu Kalimat

     Meja geser pneumatik ultra-tipis dengan kekakuan tinggi seri SOLH MXF memiliki tinggi bodi 40% lebih rendah dibandingkan MXS, pemandu kekakuan tinggi roller silang, pemasangan dua sisi, dan stabilitas beban menengah langkah panjang, berfungsi sebagai solusi inti berkinerja biaya tinggi untuk otomatisasi kompak dengan batas ketinggian dan penanganan frekuensi tinggi dengan presisi sedang.
