Silinder Putar Baling-Baling Seri MSUB | Silinder Osilasi Kompak Presisi Tinggi

Merek: SOLH oleh Richge Technology

1. Ikhtisar Produk & Fitur Struktur Inti

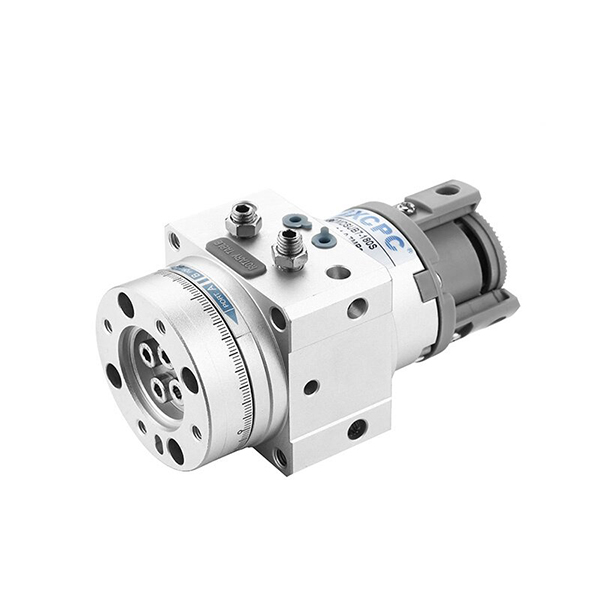

     Seri SOLH MSUB adalah silinder meja putar satu baling-baling presisi tinggi yang dirancang untuk aplikasi osilasi presisi beban ringan. Ini memiliki struktur kompak terintegrasi, sudut ayunan yang dapat disetel dengan baik, pemasangan multi-permukaan, dan kinerja serangan balik yang sangat rendah. Mencakup 4 spesifikasi ukuran (sesuai dengan lubang φ10/φ15/φ20/φ30), ini diterapkan secara luas dalam rotasi manipulator, posisi pengindeksan kecil, dan stasiun pembalikan benda kerja, yang berfungsi sebagai solusi ayunan presisi tinggi utama untuk jalur produksi presisi otomatis.

  1.1 Meja Putar & Struktur Silinder Terintegrasi

     Desain terintegrasi platform putar dan silinder penggerak menghilangkan jarak bebas gigi sepenuhnya dengan peningkatan kekakuan keseluruhan. Model standar mencapai toleransi runout yang sangat rendah, sedangkan versi presisi tinggi MSUA yang ditingkatkan memberikan akurasi goyangan platform dalam ≤0,03 mm, memastikan pemosisian presisi yang stabil dan berulang.

 1.2 Desain Baling-Baling Tunggal Beban Tinggi

     Mengadopsi tata letak struktur baling-baling tunggal yang dioptimalkan, silinder ini memiliki volume yang lebih kecil dan bobot yang lebih ringan. Kapasitas bebannya 2~3 kali lebih tinggi dibandingkan silinder seri CRB1 tradisional dengan ukuran yang sama, mewujudkan miniaturisasi dan keluaran torsi tinggi secara bersamaan.

  1.3 Sudut Ayun yang Dapat Disesuaikan Secara Tepat

     • Pukulan Standar: 90° / 180° opsional untuk beragam kebutuhan putaran.

     • Toleransi Penyesuaian Halus: Desain baling-baling tunggal mendukung penyetelan halus ±5° di kedua ujungnya; tipe baling-baling ganda mendukung penyetelan halus ±2,5°.

     • Akurasi Posisi: Toleransi sudut ayunan yang ketat sebesar 90°±10′ / 180°±10′, memenuhi persyaratan pengindeksan dan pembalikan presisi tinggi.

 1.4 Opsi Pemasangan & Perpipaan Fleksibel

     • Modus Perpipaan: Perpipaan samping dan perpipaan aksial opsional; model yang dilengkapi sakelar magnetik hanya mendukung perpipaan samping untuk perolehan sinyal yang stabil.

     • Modus Pemasangan: Struktur flensa multi-wajah mendukung pemasangan segala arah, secara efektif menghemat ruang internal peralatan dan beradaptasi dengan skenario tata letak yang ringkas.

  1.5 Kebocoran Rendah & Umur Panjang

     Mengadopsi struktur penyegelan khusus yang disesuaikan untuk meminimalkan kebocoran udara internal dan eksternal. Desain pengoperasian standar bebas oli beradaptasi dengan lingkungan produksi yang bersih dan kondisi kerja industri secara umum, mengurangi biaya pemeliharaan dan memperpanjang masa pakai berkelanjutan.

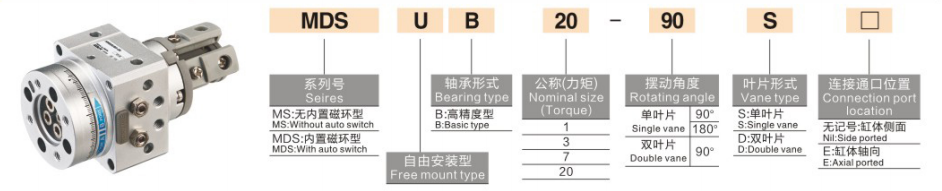

2. Aturan Penamaan Model & Contoh Urutan Lengkap

  1. Contoh Model Khas: MSUB7-180S, MDSUB20-90S

  2. Contoh Pesanan Standar

     • Model Non-Magnetik Standar: MSUB7-180S (Ukuran 7, sudut ayun 180°, tanpa cincin magnet)

     • Model Umpan Balik Magnetik: MDSUB20-90S (Ukuran 20, sudut ayun 90°, cincin magnetik internal untuk pemasangan sakelar)

3. Parameter Teknis Umum (20℃, Kondisi Standar)

  3.1 Spesifikasi Dasar

     • Modus Operasi: Baling-baling tunggal kerja ganda

     • Fluida Kerja: Udara bertekanan (operasi bebas oli)

     • Suhu Sekitar: 5℃~60℃

     • Rentang Tekanan Kerja: Ukuran 1: 0,2~0,7MPa; Ukuran 3/7: 0,15~0,7MPa; Ukuran 20: 0,15~1,0MPa

     • Waktu Ayun (@0,5MPa): 0,07~0,3s/90° (dapat disesuaikan)

     • Jenis Bantalan: Bantalan geser beban tinggi

  3.2 Tabel Parameter Kinerja Utama

4. Pedoman Konfigurasi & Seleksi Inti

  4.1 Pemilihan Ukuran (Berdasarkan Torsi & Beban)

     • Ukuran 1 (φ10): Output torsi 0,3N·m, cocok untuk beban ultra-ringan mikro (≤1kg) dan skenario gerakan putar presisi frekuensi tinggi.

     • Ukuran 3 (φ15): Output torsi 0,7N·m, ideal untuk aplikasi beban ringan kecil (1~3kg) seperti rotasi sambungan lengan robot.

     • Ukuran 7 (φ20): Output torsi 0,9N·m, sangat cocok dengan posisi pengindeksan beban kecil dan menengah (3~5kg) dan stasiun pembalikan benda kerja.

     • Ukuran 20 (φ30): Output torsi tinggi 2,9N·m, berlaku untuk tugas pemosisian putar tugas berat beban berat sedang (5~10kg).

  4.2 Pemilihan Sudut & Presisi

     • Sudut Ayun 90°: Dirancang untuk pembalikan sudut kanan dan peralihan arah, banyak digunakan dalam pemuatan/pembongkaran benda kerja dan posisi kemudi 90°.

     • Sudut Ayun 180°: Cocok untuk rotasi setengah siklus dan pembalikan benda kerja, mewujudkan posisi terbalik 180° dan peralihan stasiun dua arah.

     • Peningkatan Presisi Tinggi: Pilih seri MSUA untuk persyaratan presisi ultra tinggi dengan akurasi goyangan platform ≤0,03mm.

  4.3 Konfigurasi Sakelar Magnetik

     • MSUB (Non-Magnetik): Versi ekonomis dasar tanpa cincin magnet, hemat biaya untuk gerakan siklik sederhana tanpa permintaan umpan balik sinyal.

     • MDSUB (Magnetik): Cincin magnetik bawaan, kompatibel dengan sakelar magnetik D-T791/D-T792 dengan posisi penginderaan yang dapat disesuaikan secara sewenang-wenang, mendukung kontrol hubungan sinyal PLC otomatis.

5. Skenario Aplikasi Khas

     • Sistem Robot Presisi: Diterapkan pada rotasi sendi robot kecil dan ayunan efektor akhir, menampilkan ukuran yang ringan, kompak, dan kemampuan pengulangan posisi yang tinggi.

     • Stasiun Pengindeksan Otomatis: Sempurna untuk pengindeksan presisi 90°/180°, penentuan posisi deteksi, dan penentuan posisi stasiun perakitan di industri elektronik dan peralatan rumah tangga kecil.

     • Pembalikan & Kemudi Benda Kerja: Ideal untuk membalik dan mengubah arah benda kerja berbeban ringan (≤10kg) pada jalur konveyor, sehingga mencapai putaran mulus tanpa serangan balik dan berdampak rendah.

     • Platform Putar Kecil: Banyak digunakan dalam platform putaran mikro, pencetakan label dan rotasi stasiun penandaan, dengan pemasangan yang fleksibel dan kesulitan perawatan yang rendah.

6. Perbandingan Cepat Seri MSUB vs CRB2 / CRBU2

7. Panduan Pemilihan Cepat 3 Langkah

     1. Pemilihan Ukuran: Hitung torsi berdasarkan berat benda kerja dan radius putaran dengan faktor keamanan ≥2. Pilih Ukuran 1 untuk beban ≤1kg, Ukuran 3 untuk 1~3kg, Ukuran 7 untuk 3~5kg, Ukuran 20 untuk 5~10kg.

     2. Pemilihan Sudut: Pilih sudut ayun 90° untuk membalik dan mengarahkan sudut kanan; pilih sudut ayun 180° untuk posisi membalik dan mundur setengah siklus.

     3. Seleksi Fungsional: Pilih MDSUB dengan cincin magnetik untuk umpan balik sinyal dan hubungan PLC; tingkatkan ke seri MSUA untuk tuntutan pemosisian presisi sangat tinggi.

Ringkasan Satu Kalimat

     Silinder putar baling-baling kompak seri SOLH MSUB dilengkapi dengan desain meja berpresisi tinggi yang terintegrasi, sudut ayun yang dapat disesuaikan, dan kapasitas beban tinggi, memberikan solusi putaran presisi dengan reaksi rendah, stabilitas tinggi, dan hemat ruang untuk stasiun pembalikan dan pengindeksan otomatis beban ringan tingkat 10kg.
