Silinder Penjepit Putar Seri MK | Rotasi 90° & Penjepit Linier Silinder Pneumatik 2-in-1

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

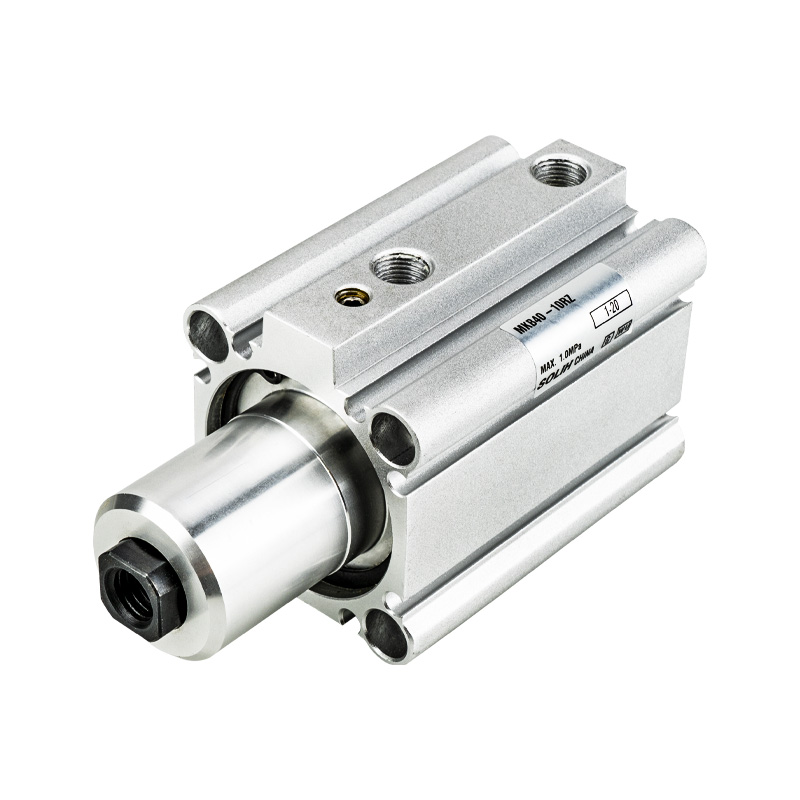

     Seri SOLH MK adalah silinder penjepit putar 2-in-1 standar yang mengintegrasikan rotasi 90° dan gerakan penjepitan linier. Ini mencakup ukuran lubang dari φ12mm hingga φ63mm dengan langkah penjepitan standar mulai dari 5mm hingga 50mm. Dilengkapi pemasangan ultra-kompak, torsi inersia yang diijinkan 3 kali ditingkatkan, pemasangan sakelar magnetik 4 sisi, dan rotasi kiri/kanan opsional, silinder ini ideal untuk stasiun otomatis dengan ruang terbatas untuk pemosisian, penjepitan, dan pemasangan benda kerja, berfungsi sebagai komponen pneumatik inti untuk sistem perlengkapan otomatis standar.

1. Rotasi Senyawa & Gerakan Penjepit

• Urutan Kerja: Tarik kembali → Rotasi kiri/kanan 90° → rentangkan untuk menjepit; Urutan terbalik: Tarik kembali untuk melepaskan klem → membalikkan putaran 90° → memanjangkan untuk mengatur ulang.

• Pemosisian Presisi Tinggi: Memperbaiki sudut rotasi 90° dengan toleransi ±5°, memberikan kinerja anti-rotasi yang sangat baik dan akurasi pemosisian berulang yang andal.

2. Peningkatan Kapasitas Beban Tinggi

• Torsi Inersia 3X Lebih Tinggi: Seri MK baru yang ditingkatkan melipatgandakan torsi inersia yang diijinkan, menyamai kinerja beban berat seri MK2 tradisional, beradaptasi sempurna dengan operasi kecepatan tinggi dan skenario penjepitan benda kerja inersia besar.

• Kekuatan Penjepit yang Kuat: Model lubang φ63 maksimum memberikan gaya penjepitan yang kuat hingga 12,4kN pada 0,5MPa, memastikan penjepitan yang stabil dan kokoh untuk aplikasi tugas berat.

3. Bodi Kompak & Pemasangan Multi-Arah yang Fleksibel

• Struktur Ramping & Dipendekkan: Desain bodi ultra-tipis dengan panjang keseluruhan 3~10mm lebih pendek dibandingkan silinder MK2 konvensional, sangat meningkatkan pemanfaatan ruang untuk tata letak peralatan yang sempit dan kompak.

• Pemasangan Sakelar Multi-Sisi: Mendukung pemasangan sakelar magnetik 4 sisi (φ20/φ25 hanya untuk 2 sisi). Desain sakelar tertanam menghindari paparan dan gangguan eksternal, memungkinkan tata letak sirkuit yang fleksibel dan rapi.

• Metode Pemasangan Universal: Dilengkapi dengan lubang tembus dan lubang berulir ujung ganda, kompatibel dengan pemasangan tetap langsung dan pemasangan flensa untuk memenuhi berbagai persyaratan perakitan.

4. Performa Andal & Tahan Lama

• Penyangga Stabil: Struktur kerja ganda dengan penyangga karet bilateral secara efektif mengurangi dampak pengoperasian, getaran, dan kebisingan pengoperasian untuk pengoperasian siklik stabil jangka panjang.

• Operasi Bebas Minyak: Mengadopsi desain pelumasan bebas oli profesional, cocok untuk lingkungan kerja yang bebas debu dan bersih.

• Konfigurasi Magnetik Standar: Cincin magnet bawaan dengan alur pemasangan khusus untuk sakelar magnetis, nyaman untuk deteksi posisi goresan.

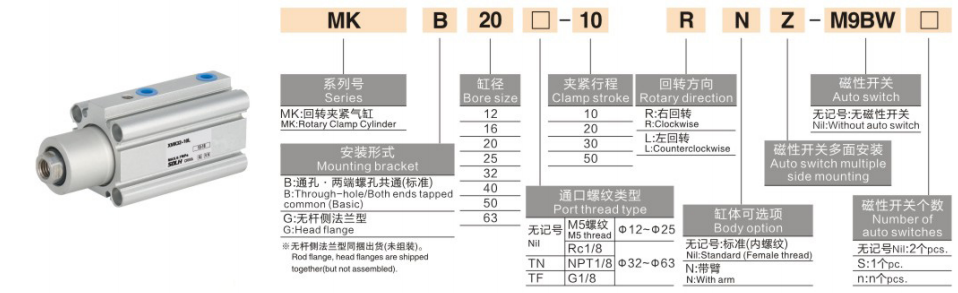

Aturan Penamaan Model Lengkap & Contoh Urutan

1. Contoh Model Khas: MKB20-10RZ, MKB40-20LZ-M9BW

2. Contoh Pesanan Standar

• Rotasi Kanan Standar: MKB25-15RZ (lubang φ25, langkah 15mm, putaran searah jarum jam, tanpa sakelar)

• Rotasi Kiri dengan Sakelar Ganda: MKB32-20LZ-2S (lubang φ32, langkah 20mm, rotasi berlawanan arah jarum jam, sakelar posisi ganda)

• Tipe Tugas Berat Bor Besar: MKB63-50RZ (lubang φ63, langkah maksimum 50mm, putaran kanan untuk penjepitan beban berat)

Parameter Teknis Umum (20℃, Kondisi Standar 0,5MPa)

1. Spesifikasi Dasar

• Modus Operasi: Gerakan gabungan kerja ganda (rotasi 90° + penjepitan linier)

• Rentang Tekanan Kerja: 0,1~1,0MPa; Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -10℃~70℃ (tidak beku); -10℃~60℃ dengan sakelar magnet terpasang

• Kecepatan Operasi Piston: 50~200 mm/dtk

• Modus Penyangga: Penyangga karet bilateral

• Mode Pelumasan: Pengoperasian bebas oli (tidak memerlukan pelumasan)

2. Data Gaya Penjepit (Satuan: kN @0,5MPa)

3. Torsi Inersia yang Diijinkan (Satuan: kg·m²)

4. Berat Produk (Satuan: kg @ 20mm Stroke)

Skenario Aplikasi Khas

• Penempatan & Penjepitan Benda Kerja: Banyak digunakan untuk perlengkapan peralatan mesin, posisi pengelasan, pemasangan stempel, dan penjepitan stasiun perakitan. Desain rotasi dan penjepit 2-in-1 yang terintegrasi menyederhanakan struktur mekanis dan menghemat ruang pemasangan.

• Perbaikan Komponen Elektronik & Presisi: Karakteristik bebas minyak dan debu rendah sangat sesuai dengan penjepitan baki semikonduktor, pemosisian cangkang telepon, dan pemasangan komponen presisi mikro, memenuhi persyaratan kebersihan tinggi dan presisi tinggi.

• Pembatasan Transfer Otomatis: Ideal untuk pembatas meja putar, pemosisian mekanisme membalik, dan stasiun penjepit putar langkah pendek, menghasilkan kinerja gerakan gabungan yang stabil dan berulang.

• Stasiun Perbaikan Tugas Berat: Dilengkapi dengan kekuatan penjepitan tinggi dan kapasitas anti-defleksi yang sangat baik, ini berlaku untuk penjepitan benda kerja berat, pemasangan cetakan, dan skenario pemosisian presisi beban besar.

Panduan Pemilihan Cepat 3 Langkah

1. Pemilihan Ukuran Lubang: Pilih ukuran lubang sesuai dengan beban penjepitan sebenarnya. Pastikan gaya penjepit teoritis ≥ beban aktual × 1,5 faktor keamanan; memprioritaskan lubang φ40 atau lebih besar untuk kondisi kerja tugas berat.

2. Seleksi Pukulan: Langkah penjepitan standar berkisar antara 5mm hingga 50mm. Pilih kayuhan berdasarkan tinggi benda kerja sebenarnya, dan sisakan margin 3~5mm untuk menghindari gangguan mekanis.

3. Pemilihan Konfigurasi

￮ Arah Rotasi: Pilih RZ (rotasi kanan searah jarum jam) atau LZ (rotasi kiri berlawanan arah jarum jam) untuk menyesuaikan tata letak stasiun di lokasi.

￮ Deteksi Posisi: Pilih konfigurasi sakelar ganda 2S untuk memperoleh sinyal posisi ganda untuk status penjepitan dan pelepasan.

Ringkasan Satu Kalimat

     Silinder penjepit putar standar seri SOLH MK mengintegrasikan fungsi rotasi 90° dan penjepit linier, dilengkapi torsi inersia 3 kali lebih baik, bodi ultra-kompak, pemasangan multi-arah, dan kemampuan penjepitan beban berat yang kuat, berfungsi sebagai solusi pneumatik hemat ruang dan stabilitas tinggi untuk penentuan posisi perlengkapan otomatis dan stasiun penjepit.
