Silinder Batang Pemandu Ringkas Seri MGQ

Silinder Batang Pemandu Kompak Tipis Seri MGQ | Silinder Pneumatik Anti-Rotasi Kekakuan Tinggi

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

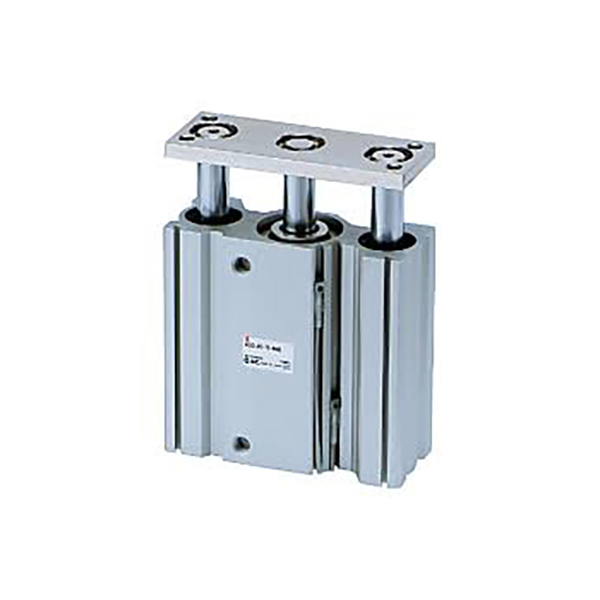

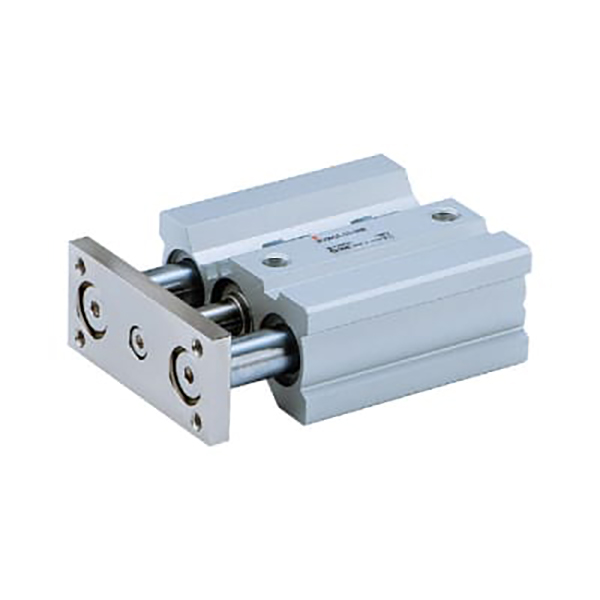

     Seri SOLH MGQ adalah silinder batang pemandu tipis terintegrasi yang dirancang untuk stasiun otomasi dengan ruang terbatas. Mengadopsi struktur batang pemandu terintegrasi ultra-tipis, ia memberikan ketahanan beban lateral yang luar biasa dan kinerja anti-rotasi presisi tinggi. Mencakup rentang lubang penuh dari φ12mm hingga φ100mm, seri ini menyediakan dua konfigurasi bantalan inti: bantalan geser MGQM dan bantalan bola MGQL. Hal ini diterapkan secara luas untuk skenario mendorong, mengangkat, menghentikan benda kerja, dan memosisikan benda kerja secara presisi yang memerlukan pemasangan ringkas, pemanduan kaku, dan pengoperasian tanpa defleksi.

Keuntungan Struktural Utama

• Bodi Terintegrasi Sangat Tipis: Batang pemandu dan badan silinder dibentuk secara integral, memotong ketebalan keseluruhan sebesar 50% dibandingkan dengan silinder batang pemandu tradisional. Ini adalah pilihan optimal untuk desain peralatan yang sangat ringkas dan tata letak pemasangan dengan ruang terbatas.

• Struktur Kekakuan Tinggi Panduan Ganda: Dukungan batang pemandu ganda yang simetris sangat meningkatkan ketahanan beban lateral, dengan kapasitas beban samping lebih dari dua kali lipat dari silinder penghenti biasa. Ini secara efektif menahan tekukan dan torsi, beradaptasi dengan beban eksentrik dan dampak kondisi kerja.

• Akurasi Anti-Rotasi Terdepan di Kelasnya: Jenis bantalan bola MGQL mencapai akurasi non-rotasi ultra-tinggi ±0,04°~±0,08° (presisi lebih tinggi dengan lubang lebih besar); Tipe bantalan geser MGQM menawarkan akurasi pemosisian stabil ±0,05°~±0,10°, memenuhi beragam permintaan pemosisian presisi.

• Konfigurasi Bantalan Ganda untuk Skenario Penuh: Bantalan geser (MGQM) untuk lingkungan beban berat, berdebu, dan keras dengan biaya rendah; bantalan bola (MGQL) untuk gerakan gesekan rendah yang sangat halus dan perputaran presisi frekuensi tinggi.

• Konfigurasi Premium Standar: Cincin magnet bawaan untuk kompatibilitas sakelar magnetis, penyangga karet ujung ganda untuk pengoperasian yang stabil, dan desain bebas perawatan bebas oli, cocok untuk lingkungan industri yang bersih.

• Spesifikasi Standar Lengkap: Ukuran lubang lengkap dari φ12mm hingga φ100mm, dengan langkah standar mulai dari 25mm hingga 250mm, mencakup sebagian besar skenario penggerak otomatisasi beban menengah dan besar.

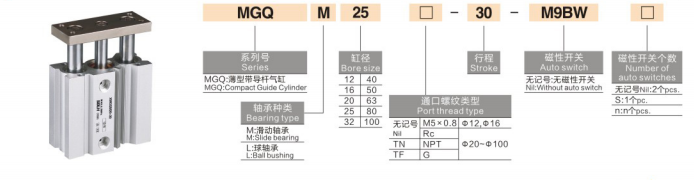

Aturan Penamaan Model Lengkap

Contoh Model: MGQM32-50-M9BW-XB6

Contoh Referensi Pesanan Standar

• MGQM25-30: lubang 25mm, langkah 30mm, tipe standar bantalan geser

• MGQL40-75-2M9B: lubang 40mm, langkah 75mm, tipe bantalan bola dengan sakelar magnet ganda

• MGQM50-100-XB6: lubang 50mm, langkah 100mm, model bantalan geser tahan suhu tinggi

Parameter Teknis Inti Standar

(Kondisi pengujian standar: suhu normal 20℃, tekanan terukur 0,5MPa)

1. Parameter Kinerja Umum

• Rentang Tekanan Kerja: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Suhu Sekitar: -10℃~60℃ (lingkungan konvensional bebas es); -10℃~150℃ (versi suhu tinggi XB6)

• Kecepatan Operasi Piston: 50~500 mm/dtk (φ12~63); 50~400mm/s (φ80/100 lubang besar)

• Modus Penyangga: Penyangga karet ujung ganda standar; penyangga bantalan udara opsional untuk kondisi kerja berdampak tinggi

• Mode Pelumasan: Pengoperasian bebas perawatan bebas oli, cocok untuk bengkel yang bersih

2. Data Dorongan Teoritis (@0,5MPa, Satuan: N)

3. Data Berat Produk (Stroke 50mm, Satuan: kg)

Perbandingan Seleksi Inti MGQM vs MGQL

Metode Pemasangan & Skenario Aplikasi Khas

1. Desain Multi-Mount yang Fleksibel

• Pemasangan Badan Langsung: Lubang sekrup yang disediakan di permukaan atas, bawah dan samping untuk pemasangan langsung; model di atas φ32mm dilengkapi alur sakelar 4 sisi untuk pemasangan sakelar magnetik omnidireksional, memungkinkan perakitan dan pemeliharaan yang cepat.

• Pemasangan Tambahan Opsional: Aksesori flensa (F) dan braket kaki (L) tersedia, mendukung tata letak multi-sudut horizontal dan vertikal untuk beradaptasi dengan beragam desain struktural peralatan.

2. Aplikasi Industri Inti

• Otomatisasi Jalur Konveyor: Penghentian benda kerja, penempatan palet, dan pengangkatan material; ketahanan benturan yang kuat mencegah perpindahan benda kerja selama pengangkutan dan pembatasan kecepatan tinggi.

• Pemrosesan Presisi Elektronik 3C: Pelepasan pin PCB, posisi crimping terminal, dan terjemahan benda kerja ringan; akurasi anti-rotasi yang tinggi memastikan perakitan presisi tanpa defleksi.

• Mesin Pengemasan: Penggerak penyekat material, peralihan gerbang silo, dan dorongan material jarak pendek; bodi ultra-tipis beradaptasi secara sempurna dengan tata letak peralatan pengemasan yang ringkas.

• Otomasi Industri Umum: Pengangkatan jig, pelontaran sebagian, dan penggerak beban eksentrik; menggantikan kombinasi silinder + batang pemandu tradisional yang terpisah untuk menyederhanakan struktur peralatan dan mengurangi biaya.

Perbandingan Komprehensif Seri MGQ vs MGP vs MGG

Panduan Seleksi Cepat Tiga Langkah

1. Pemilihan Ukuran Lubang: Hitung gaya dorong yang dibutuhkan berdasarkan beban aktual; pilih ukuran lubang dengan daya dorong teoretis ≥ beban aktual × 1,5, sisakan margin keamanan 50% untuk menghindari beban berlebih.

2. Pemilihan Jenis Bantalan: Pilih bantalan geser MGQM untuk kondisi kerja beban berat, berdebu, dan eksentrik; pilih bantalan bola MGQL untuk pemosisian presisi tinggi dan gerakan siklik frekuensi tinggi.

3. Pemilihan Konfigurasi Fungsional

￮ Permintaan deteksi posisi: Lengkapi sakelar magnetik M9B/M9BW (pemasangan 4 sisi tersedia untuk lubang ≥32mm)

￮ Lingkungan bersuhu tinggi: Pilih opsi tahan suhu tinggi -XB6 (maks 150℃)

￮ Pengoperasian berdampak tinggi: Tingkatkan ke penyangga bantalan udara opsional (standar dengan penyangga karet)

Ringkasan Satu Kalimat

     Silinder batang pemandu kekakuan tinggi ultra-tipis seri SOLH MGQ mengintegrasikan desain hemat-ruang, kapasitas beban anti-lateral yang kuat, dan akurasi anti-rotasi ultra-tinggi, memberikan solusi penggerak linier yang hemat biaya dan berstabilitas tinggi untuk stasiun penghentian, pengangkatan, dan dorong otomatisasi tugas berat yang ringkas, presisi, dan tugas berat.
