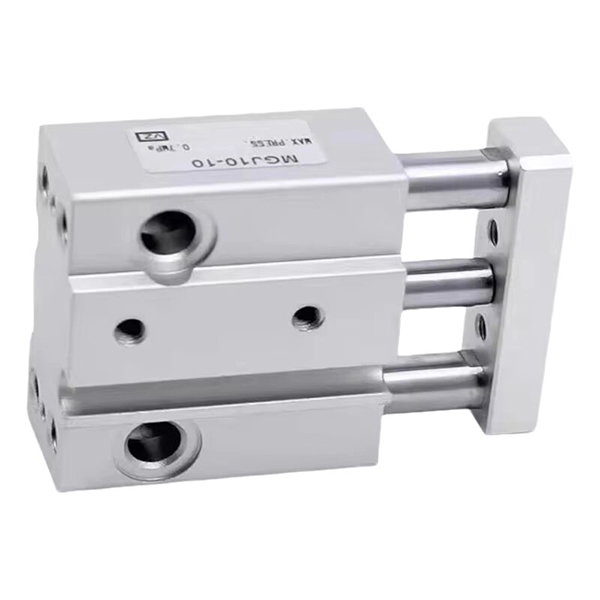

Silinder Batang Pemandu Mini Ultra-Kompak Seri MGJ | Tipe Anti-Rotasi Presisi Tinggi

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MGJ adalah silinder batang pemandu ultra-kecil, presisi tinggi, dan ringan yang dirancang khusus untuk skenario otomatisasi mikro. Menampilkan struktur miniatur ultra-kompak, kinerja anti-rotasi yang presisi ±0,1°, pemasangan dua arah, serta desain perpipaan & pengkabelan terpusat satu sisi, seri ini hanya mencakup ukuran lubang φ6 dan φ10 dengan goresan ultra-pendek mulai dari 5mm hingga 20mm. Ini dirancang secara sempurna untuk aplikasi pemosisian beban mikro, ruang terbatas, dan presisi tinggi pada peralatan elektronik, instrumen medis, dan mesin presisi, yang berfungsi sebagai komponen eksekutif inti untuk sistem otomatis mini.

Pemosisian Inti & Fitur Struktural

1.Miniaturisasi Ekstrim & Ukuran Ultra-Kompak

• Cakupan Spesifikasi ultra-kecil: Tersedia dalam ukuran lubang ultra-kecil φ6mm dan φ10mm, dengan goresan pendek yang sesuai yaitu 5/10/15mm (φ6) dan 5/10/15/20mm (φ10), dirancang khusus untuk kebutuhan berkendara langkah mikro.

• Dimensi Bodi Ramping & Tipis: Model ultra-kompak MGJ6 memiliki ukuran bodi ultra-tipis dan sempit 23+langkah (panjang) × 29mm (lebar) × 14,5mm (tinggi), menempati ruang pemasangan minimal dan beradaptasi dengan tata letak peralatan kompak yang sangat terintegrasi.

2.Kinerja Anti-Rotasi Presisi Tinggi

• Dilengkapi dengan batang pemandu ganda bawaan dan struktur rangka pemandu terintegrasi, seri MGJ mencapai kemampuan anti-defleksi yang sangat baik. Toleransi rotasi ultra-rendah tercapai±0,1°, secara efektif menghindari penyimpangan posisi selama penjepitan bagian mikro, perakitan dan penyesuaian halus, dan memastikan akurasi posisi presisi tinggi yang konsisten.

3.Pemasangan Fleksibel & TerpusatDesain Perpipaan

• Dukungan Pemasangan Dua Arah: Permukaan bawah dan belakang disediakan untuk pemasangan tetap, mendukung tata letak multi-sudut di ruang sempit dan terbatas dengan kemampuan adaptasi pemandangan yang kuat.

• Perpipaan & Pengkabelan Terpusat Satu Sisi: Pipa udara dan saluran sakelar magnet disusun pada satu sisi secara seragam, mewujudkan perkabelan yang rapi dan terstandarisasi selama pengaturan multi-silinder yang padat, menyederhanakan pemasangan di lokasi dan pemeliharaan selanjutnya.

• Pemasangan Sakelar Ganda untuk Stroke Ultra-Pendek: Bahkan kayuhan minimum 5mm dapat dilengkapi dengan dua sakelar magnetis, mewujudkan deteksi posisi komprehensif pada kedua ujung kayuhan tanpa sudut mati.

4.Operasi Siklik Ringan & Tahan Lama

• Berat Badan Sangat Ringan: Bobot keseluruhan yang sangat rendah — MGJ6-5 hanya berbobot 27,3g, dan MGJ10-20 dengan spesifikasi maksimum hanya 63,2g, yang sangat mengurangi beban peralatan dan cocok untuk mekanisme otomatis mikro yang ringan.

• Pengoperasian Bebas Perawatan & Stabil: Mengadopsi desain pelumasan bebas oli dengan penyangga karet ujung ganda, produk ini mendukung gerakan siklik beban ringan frekuensi tinggi jangka panjang, menampilkan kebisingan rendah, pengoperasian stabil, dan masa pakai lama.

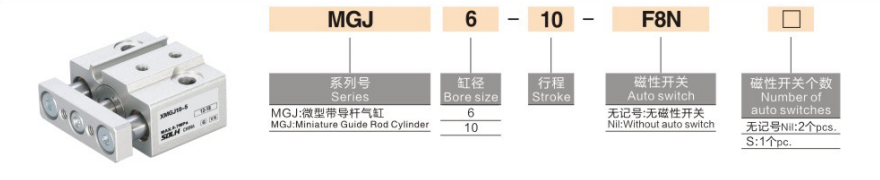

Aturan Pengodean Model Lengkap

Contoh Model: MGJ6-10-F8N | MGJ10-15S

Contoh Referensi Pesanan Standar

• MGJ6-5: φ6 bore, stroke 5mm, tipe standar tanpa sakelar magnet

• MGJ10-15-2S: φ10 bore, stroke 15mm, dilengkapi dengan 2 sakelar magnetik untuk deteksi posisi ujung ganda

• MGJ6-10-F8N: φ6 bore, stroke 10mm, cocok dengan saklar magnetik D-F8N

Spesifikasi Teknis Inti (20℃, Kondisi Standar 0,5MPa)

1. Spesifikasi Umum Dasar

• Modus Operasi: Gerak bolak-balik kerja ganda

• Rentang Tekanan Kerja: 0,15~0,7MPa; Tekanan Bukti: 1,05MPa

• Suhu Sekitar: -10℃~60℃ (lingkungan kerja bebas es)

• Kecepatan Operasi Piston: 50~500 mm/dtk

• Modus Penyangga: Penyangga karet ujung ganda untuk penyerapan benturan yang stabil

• Mode Pelumasan: Pengoperasian bebas minyak dan bebas perawatan

2.Dorongan Keluaran Teoretis (@0,5MPa)

3.Spesifikasi Berat Produk (g)

Skenario Aplikasi Industri yang Khas

• Peralatan Presisi Elektronik: Penjepitan mikro pada komponen ponsel dan kamera, dorongan papan PCB kecil, pemosisian terminal crimping, dan perakitan presisi modul mikro.

• Instrumentasi Medis: Peralihan katup mini, pengangkatan dan penurunan jarum pengambilan sampel, dan penggerak peralatan medis invasif minimal yang presisi, memenuhi persyaratan pengoperasian yang bersih dan stabil tingkat medis.

• Mesin & Optik Presisi: Penempatan rakitan komponen mikro, penyesuaian halus lensa optik, kalibrasi perpindahan mikro probe deteksi, dan mekanisme penyesuaian mikro presisi tinggi.

• Industri Semikonduktor: Terjemahan mikro wafer kecil, pengangkatan dan pemosisian jig mini, dan tindakan eksekutif beban ringan di bengkel semikonduktor bersih bebas debu.

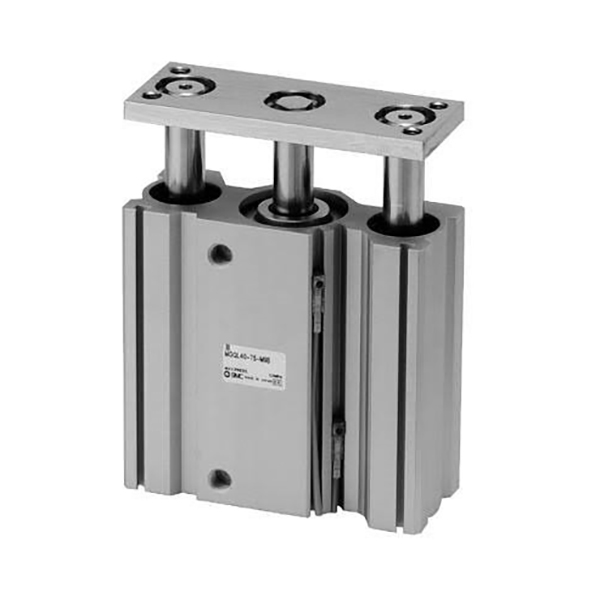

Perbandingan Inti Seri MGJ vs Seri MGP (Mini vs Standar)

Panduan Seleksi Cepat

1. Pemilihan Ukuran Lubang: Pilih φ6mm untuk beban kerja ≤10N; pilih φ10mm untuk beban kerja ≤30N, cocokkan dengan faktor keamanan ≥2 untuk pengoperasian yang stabil.

2. Pemilihan Spesifikasi Stroke: Pilih langkah ultra-pendek 5/10/15/20mm sesuai dengan persyaratan mengemudi perpindahan mikro yang sebenarnya.

3. Konfigurasi Sakelar Magnetik: Pilih 2S untuk deteksi posisi ujung ganda; pilih S tunggal untuk umpan balik sinyal ujung tunggal; tidak ada tanda untuk model dasar bebas saklar.

Ringkasan Satu Kalimat

     Silinder batang pemandu mini ultra-kompak seri SOLH MGJ memiliki fitur ukuran mikro, akurasi anti-rotasi tinggi ±0,1°, pengoperasian ringan bebas oli, dan pemasangan fleksibel, menjadi aktuator pneumatik mikro presisi tinggi yang optimal untuk otomatisasi miniatur ruang terbatas, peralatan medis dan elektronik.
