Silinder Batang Pemandu Langkah Panjang Tugas Berat Seri MGG | Silinder Pneumatik Kekakuan Ultra Tinggi

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

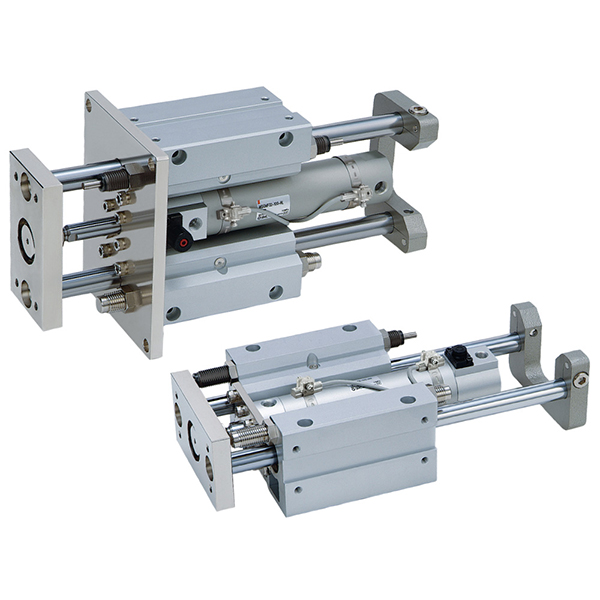

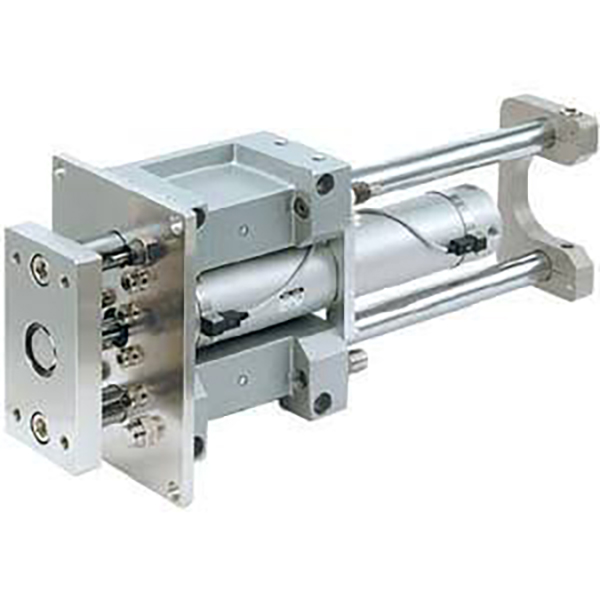

     Seri SOLH MGG adalah silinder batang pemandu langkah panjang tugas berat profesional yang dilengkapi tabung silinder bundar + struktur batang pemandu ganda eksternal. Dirancang untuk kekakuan ultra-tinggi, ketahanan beban lateral yang ekstrem, pengoperasian perjalanan panjang yang stabil, dan kinerja anti-rotasi presisi tinggi, seri ini mencakup ukuran lubang dari φ20mm hingga φ100mm, menawarkan dua model yang dapat dikonfigurasi: tipe bantalan geser paduan karbon MGGM dan tipe bantalan bola presisi tinggi MGGL. Ini dirancang khusus untuk kondisi kerja jangka panjang, beban berat, benturan tinggi, dan eksentrik, diterapkan secara luas di stasiun pengangkatan, penerjemahan, penghentian, dan dorong otomatis.

Keuntungan Struktural Utama

• Struktur Tugas Berat dengan Kekakuan Ultra Tinggi: Mengadopsi tabung silinder bundar tebal dan batang pemandu ganda eksternal berdiameter besar dengan desain bentang lebar, seri MGG memberikan ketahanan terdepan di industri terhadap tekukan, torsi, dan gaya lateral. Kapasitas beban sampingnya mencapai lebih dari 3 kali lipat silinder biasa, memastikan tidak ada kendur pada langkah panjang dan nol offset pada beban berat.

• Kinerja Langkah Panjang Terdepan di Industri: Seri lengkap mendukung kayuhan standar maksimum 1300mm, jauh melebihi batas kayuhan seri MGP dan MGQ. Ini secara sempurna beradaptasi dengan pengangkutan material jarak jauh, pengangkatan platform dengan perjalanan tinggi, dan skenario mengemudi linier yang diperpanjang.

• Konfigurasi Bantalan Ganda untuk Skenario Penuh

￮ MGM (Bantalan Geser): Dilengkapi dengan bushing geser paduan karbon, ia memiliki ketahanan beban lateral yang unggul, ketahanan benturan dan ketahanan aus, berfungsi sebagai pilihan pertama untuk kondisi kerja keras yang berat, berdebu, dan berdampak tinggi.

￮ MGL (Bantalan Bola): Mengadopsi bantalan bola linier presisi tinggi, menghasilkan gesekan ultra-rendah, gerakan pukulan ultra-halus, dan siklus frekuensi tinggi yang stabil, ideal untuk pemosisian pukulan panjang yang presisi dan gerakan bolak-balik berkecepatan tinggi.

• Penyangga Hidraulik Bawaan Standar: Berbeda dari silinder penyangga karet konvensional, seri MGG dilengkapi dengan penyangga hidraulik internal ganda sebagai konfigurasi standar. Ini secara efisien menyerap energi benturan besar yang dihasilkan oleh gerakan panjang dan kecepatan tinggi, menghilangkan kebisingan tabrakan dan melindungi peralatan dan benda kerja dari kerusakan akibat benturan.

• Presisi Anti-Rotasi Ultra Tinggi: Mencapai akurasi anti-rotasi yang luar biasa ±0,02°~±0,07°, dengan ukuran lubang yang lebih besar menghasilkan presisi yang lebih tinggi. Model φ100mm mencapai presisi tertinggi ±0,02°, menjamin pemosisian berulang yang sangat stabil dan andal.

• Desain Modular dengan Perawatan Rendah: Badan silinder dan rangka pemandu mengadopsi struktur modular independen, memungkinkan penggantian komponen tabung silinder dan piston secara terpisah, yang sangat mengurangi biaya perawatan selanjutnya. Alur sakelar magnetik multi-arah mendukung pemasangan deteksi posisi yang fleksibel.

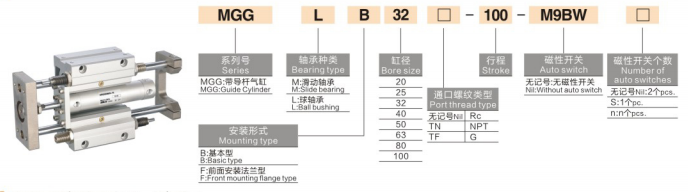

Aturan Penamaan Model Lengkap

Contoh Model: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Contoh Referensi Pesanan Standar

• MGM40-300S: lubang 40mm, langkah panjang 300mm, tipe bantalan geser dengan magnet internal

• MGL25-200J-30S: lubang 25mm, langkah standar 200mm, langkah disesuaikan 30mm, jenis bantalan bola presisi

• MGM63-400F-XB6: lubang 63mm, langkah 400mm, pemasangan flensa, silinder tugas berat tahan suhu tinggi

Parameter Teknis Inti Standar

(Kondisi pengujian standar: suhu normal 20℃, tekanan terukur 0,5MPa)

1. Parameter Kinerja Umum

• Rentang Tekanan Kerja: 0,1~1,0MPa; Tekanan Bukti: 1,5MPa

• Suhu Sekitar: -10℃~60℃ (lingkungan konvensional bebas es); -10℃~150℃ (-XB6 versi suhu tinggi)

• Kecepatan Operasi Piston: 50~1000mm/s, dioptimalkan secara khusus untuk pengoperasian kecepatan tinggi langkah panjang

• Modus Penyangga: Penyangga hidraulik ujung ganda standar dengan penyerapan energi benturan yang kuat

• Mode Pelumasan: Pengoperasian bebas perawatan bebas oli, cocok untuk berbagai lingkungan industri

2. Data Dorongan Teoritis (@0,5MPa, Satuan: N)

3. Data Berat Produk (Stroke 100mm, Satuan: kg)

Perbandingan Seleksi Inti MGGM vs MGGL

Metode Pemasangan & Skenario Aplikasi Khas

1. Opsi Pemasangan Ganda

• Tipe Dasar (B): Lubang sekrup yang telah disediakan sebelumnya pada permukaan bawah dan samping untuk pemasangan langsung. Menampilkan perakitan dan pembongkaran sederhana, cocok untuk tata letak peralatan horizontal dan vertikal konvensional.

• Tipe Flensa (F): Struktur pemasangan flensa depan, dirancang khusus untuk kondisi kerja beban dorong, tarikan, dan beban gantung vertikal ke bawah, memastikan bantalan beban yang stabil.

2. Aplikasi Industri Inti

• Platform Pengangkatan Langkah Panjang: Pengangkatan peralatan dan penggerak vertikal meja kerja, mendukung langkah ultra-panjang maksimum 1300mm, menjaga stabilitas zero-sag di bawah beban berat langkah penuh.

• Terjemahan Konveyor Tugas Berat: Penerjemahan benda kerja, pemindahan palet, dan dorongan material jarak jauh; kinerja anti-eksentrik dan anti-offset yang sangat baik memastikan akurasi pengoperasian yang konsisten.

• Stasiun Pemberhentian Berdampak Tinggi: Penghentian benda kerja di lini produksi, pemosisian, dan pembatasan dampak; penyangga hidraulik standar sepenuhnya menyerap energi kinetik benturan seketika untuk melindungi peralatan.

• Mengemudi Tugas Berat Otomasi Umum: Pengangkatan jig, pelontaran bagian berat dan penggerak beban eksentrik; menggantikan silinder terpisah tradisional + kombinasi tiang pemandu berat untuk menyederhanakan struktur mekanis dan meningkatkan stabilitas sistem.

Perbandingan Perbedaan Inti MGG vs MGP vs MGQ (Panduan Pemilihan Kunci)

Panduan Seleksi Cepat Tiga Langkah

1. Pemilihan Ukuran Lubang: Pilih ukuran lubang sesuai dengan beban kerja sebenarnya. Pertahankan daya dorong teoretis ≥ beban aktual × 1,5; sisakan margin keselamatan 80% untuk kondisi kerja pukulan panjang untuk mencegah kendurnya batang dan penyimpangan posisi.

2. Pemilihan Jenis Bantalan: Pilih bantalan geser MGGM untuk skenario beban berat, berdebu, dan benturan tinggi; pilih bantalan bola MGGL untuk pemosisian pukulan panjang yang presisi dan gerakan siklik frekuensi tinggi.

3. Pemilihan Konfigurasi Fungsional

￮ Permintaan pukulan ultra-panjang: Prioritaskan seri MGG (stroke maks 1300mm, di luar kemampuan MGP/MGQ)

￮ Permintaan deteksi posisi: Lengkapi konfigurasi magnet S + sakelar magnetik multi-arah

￮ Lingkungan bersuhu tinggi: Pilih opsi tahan suhu tinggi -XB6 (-10℃~150℃)

Ringkasan Satu Kalimat

     Silinder batang pemandu langkah panjang tugas berat seri SOLH MGG memiliki kekakuan maksimum, ketahanan benturan ekstrem, dan stabilitas langkah panjang 1300mm yang terdepan di industri, dilengkapi dengan penyangga hidraulik standar dan presisi anti-rotasi ultra-tinggi, menjadi solusi optimal untuk stasiun penggerak otomatis beban berat, perjalanan jauh, dan benturan tinggi.
