LW8-40.5 35KV Outdoor AC Tegangan Tinggi SF6 Circuit Breaker

LW8-40.5 35KV Outdoor AC Tegangan Tinggi SF6 Circuit Breaker

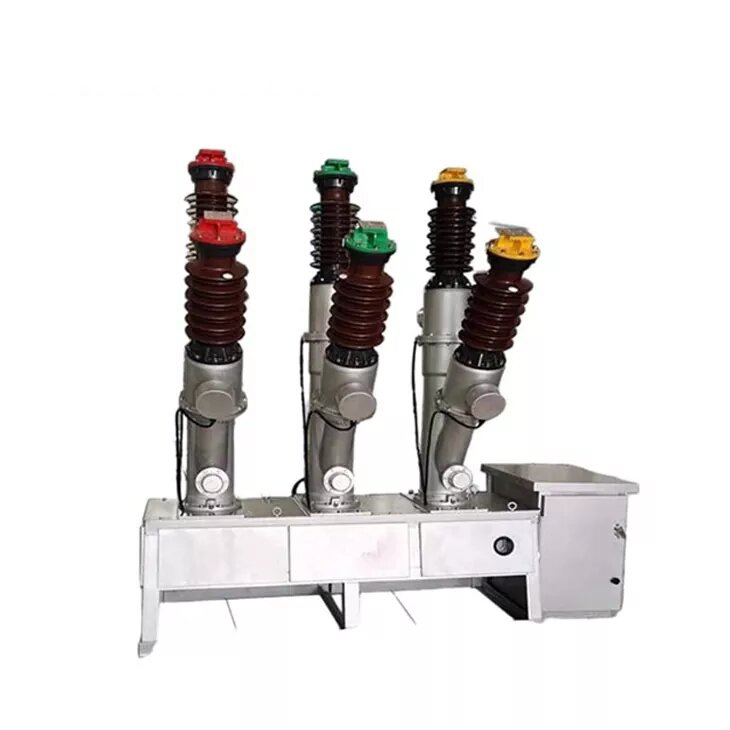

       LW8 (A) -40,5 pemutus sirkuit AC SF6 outdoor adalah perangkat listrik tegangan tinggi tiga fase, 50Hz outdoor tinggi yang dirancang untuk digunakan dalam sistem daya dengan tegangan pengenal 40,5 kV. Ini menggunakan gas SF6 sebagai media pemadaman dan isolasi busur, dengan mekanisme pemusnahan busur gas terkompresi, memberikan kemampuan interupsi yang unggul. Pemutus sirkuit ini cocok untuk aplikasi dalam gardu listrik, pembangkit listrik, dan jaringan distribusi di mana ia dapat dengan andal mengganti arus pengenal dan sirkuit pendek. Ini juga ideal untuk digunakan sebagai pemutus tautan atau untuk memutuskan bank kapasitor. Perangkat ini mencakup transformator arus bawaan untuk tujuan pengukuran dan perlindungan, menjadikannya pilihan yang sangat baik untuk meningkatkan sistem pemutus yang lebih lama.

Struktur produk

Pemutus ini memiliki desain kolom porselen dengan tiga fase berbeda, masing-masing dilengkapi dengan ruang pemusnahan busur terpisah yang diisi dengan udara terkompresi. Gas tiga fase dihubungkan oleh tabung tembaga. Komponen utama pemutus termasuk perumahan porselen, transformator arus, ruang pemadam busur, penyerap, mekanisme operasi, kotak transmisi, bingkai dasar, batang penghubung, dan pegas. Lengan porselen berfungsi sebagai dukungan dan isolasi untuk menghubungkan sirkuit utama pemutus ke sistem daya. Ini juga membentuk bagian dari kapal tekanan, memberikan kekuatan yang kuat dan memastikan kedap udara.

Aplikasi:

 Transmisi dan Distribusi Daya: Cocok untuk digunakan dalam gardu induk, stasiun transformator, dan jaringan distribusi daya.

 Operasi Jitching: Secara efektif menangani arus pengenal, arus sirkuit pendek, dan pemutusan darurat.

 Perlindungan Bank Capacitor: Dapat melepaskan bank kapasitor dengan aman, memastikan operasi sistem yang lancar.

 Penggantian Ikan: Pilihan yang bagus untuk mengganti pemutus sirkuit yang lebih tua dalam sistem.

Kondisi lingkungan:

Taltitude: Hingga 3000 meter di atas permukaan laut.

 Suhu Tambik: Dari -30 ° C hingga +45 ° C.

 Level Pencollikan: Cocok untuk lingkungan yang diklasifikasikan sebagai Level II, III, atau IV.

 Kelembaban: Kelembaban rata -rata harian tidak melebihi 95%, dengan rata -rata bulanan tidak lebih dari 90% (pada 25 ° C).

 Tekanan angin: Tidak melebihi 700Pa, setara dengan kecepatan angin hingga 34 m/s.

 Kondisi Penggunaan: Ideal untuk area yang bebas dari bahan yang mudah terbakar, risiko ledakan, korosi kimia, dan getaran yang parah.

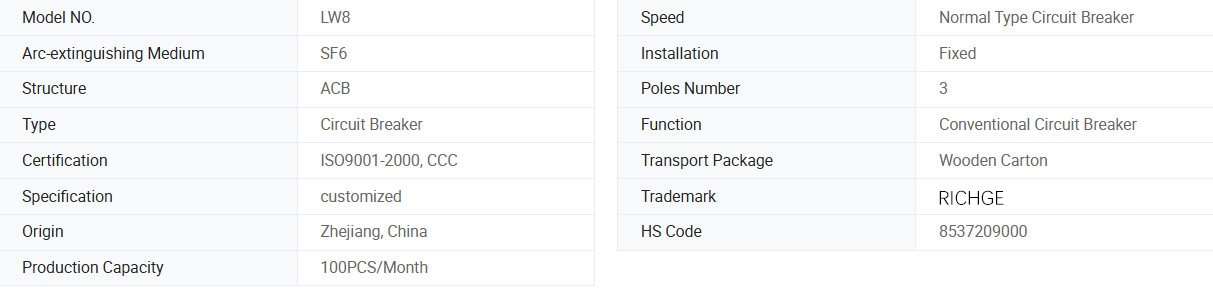

Info dasar.

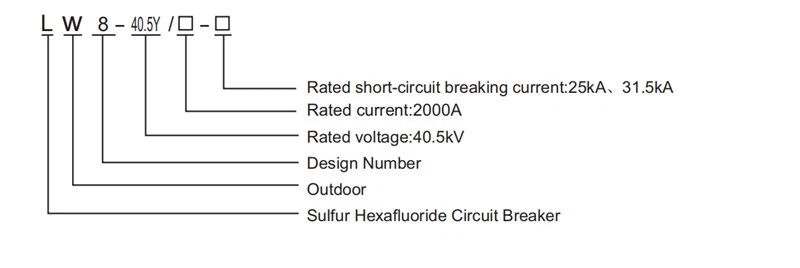

Deskripsi model

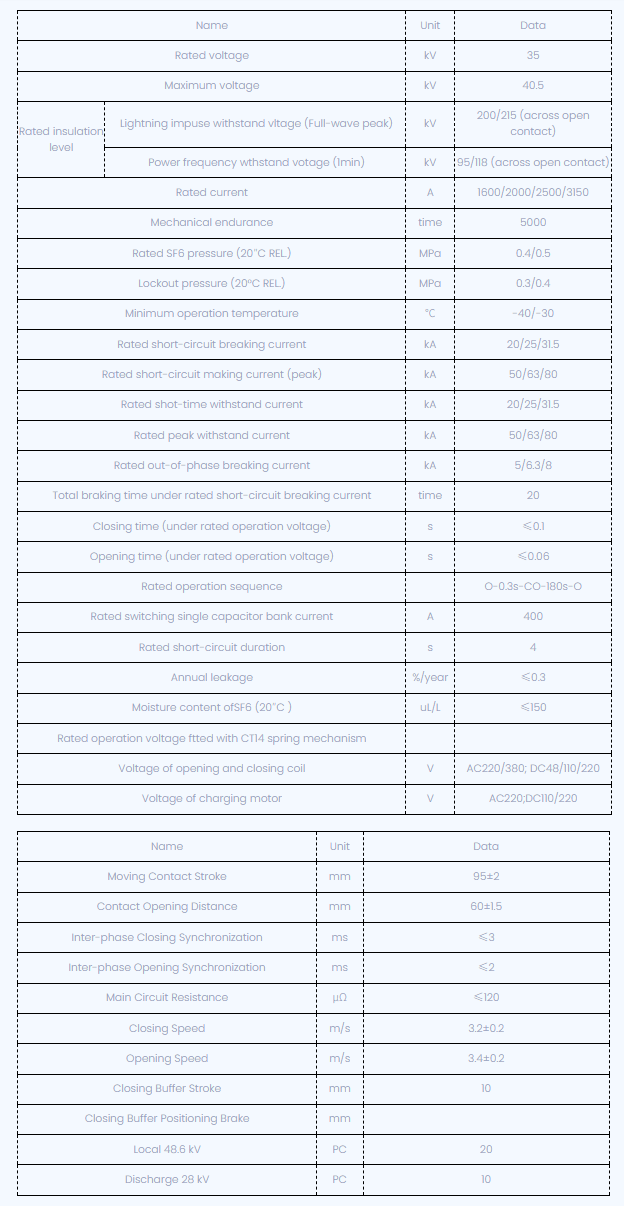

Parameter teknis

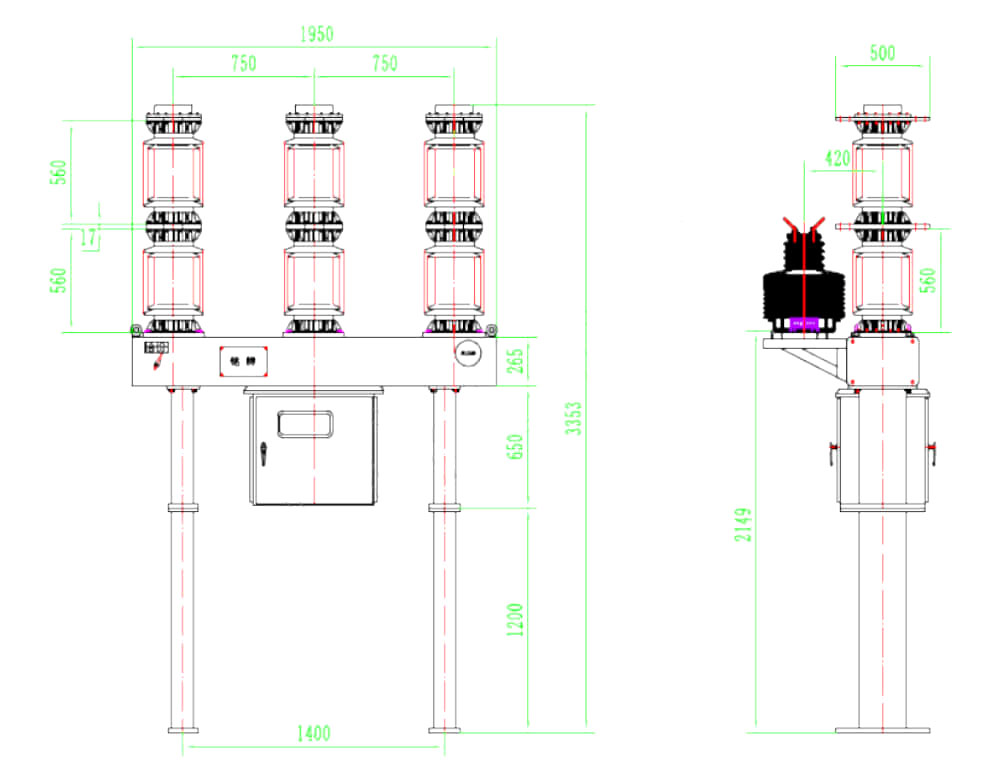

Gambar teknis

LW8-40.5 Instruksi Pemesanan Pemutus Sirkuit SF6

1: Model pemutus sirkuit, spesifikasi;

2: Parameter listrik pengenal (tegangan, arus, arus pemecahan, dll.)

3: Kondisi lingkungan (suhu sekitar, ketinggian, tingkat polusi lingkungan);

4: tegangan operasi aktuator dan tegangan motor;

5: Jumlah, rasio arus, dan kombinasi level transformator arus internal atau eksternal. Beban sekunder;

6: Nama dan jumlah suku cadang, alat khusus, dan peralatan (perlu dipesan secara terpisah).
