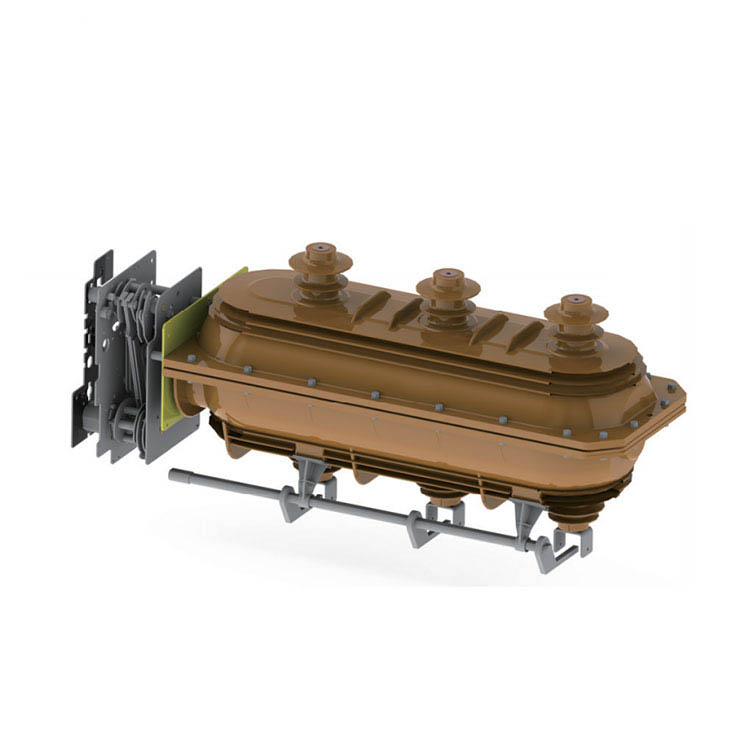

Fln36-24d indoor tegangan tinggi sf6 load break switch lbs

Fln36-24d indoor tegangan tinggi sf6 load break switch lbs

    Ini dapat dibagi menjadi dua jenis: FLN □ -24KV (kipe kipe mekanisme operasi pegas tunggal), flrn □ -24kV (mekanisme operasi pegas ganda tipe). Jenis terakhir dapat dilengkapi dengan kombinasi sekering, memiliki fungsi kontrol dan pelindung, yang dapat digunakan untuk catu daya dan gardu sebagai alat pelindung dan kontrol, terutama cocok untuk unit utama cincin, kotak distribusi kabel dan gardu gardu.

Mekanisme operasi manual

Kipe mekanisme operasi fungsi ganda spring k:

Sebagai unit kontrol saluran masuk untuk FLN □ -24kV, prinsip kerja m mekanisme operasi pegas tipe k adalah tekanan dan pelepasan pegas.

Operasi pembumian: Didorong oleh pegangan, lengan engkol atas berputar dan menekan pegas 2 untuk menyimpan energi, ketika energi maksimal mencapai terus memutar lengan pangkat, pegas penyimpanan energi mulai melepaskan energi dan menggerakkan pelatuk atas, memungkinkan batang penghubung untuk menggerakkan lengan engkol, lengan engkol berputar dan menggerakkan kontaktor yang bergerak untuk pembumian.

Sakelar Operasi: Digerakkan oleh pegangan, lengan engkol bawah 1 berputar, menekan pegas 2 untuk menyimpan energi, ketika energi dilepaskan, ia menggerakkan pemicu 8, memungkinkan batang penghubung untuk menggerakkan lengan engkol, lengan engkol berputar dan menggerakkan kontaktor yang bergerak dan menyalakan sakelar pemutusan.

Switch Off Operation: Putar lengan engkol poros utama berlawanan arah jarum jam dengan pegangan, lepaskan pegas penyimpanan energi dan sakelar pemutusan beban mematikan.

Mekanisme Operasi Fungsi Ganda Jenis Pegas:

Sebagai unit kontrol outlet untuk flrn □ -24kv. Prinsip kerja mekanisme jenis sama dengan tipe k, selain itu, memiliki fungsi sekering striker trip. Untuk mekanisme jenis. Perjalanan elektromagnetik juga tersedia untuk kebutuhan pelanggan.

Operasi Sakelar: Digerakkan oleh pegangan, lengan engkol bawah 1 berputar untuk menekan sakelar pada pegas 12 dan mematikan pegas 8 pada saat yang sama, untuk memberikan energi yang cukup yang dibutuhkan dengan mematikan. Ketika lengan engkol bawah 1 mengikat pin dan menggerakkan pemicu untuk bergerak, itu membuat roda roller yang lebih rendah tersandung, dan lepaskan sakelar pada pegas dan sakelar break menyala.

Switch Off Operation: Tekan tombol sakelar atau tekan pin trip 2 oleh striker sekering, lepaskan pegas dan sakelar muat mati.

Operasi Bumi: Operasi pembumian mekanisme jenis sama dengan jenis k.

Mekanisme Operasi Bermotor:

Operasi motor dapat ditambahkan ke kedua jenis mekanisme operasi, yang berarti dapat dioperasikan secara manual atau bermotor.

Tegangan Operasi: DC48V AC/DC 110V 220V

Info dasar.

Parameter teknis

Menggambar

Ketentuan yang berlaku

1. Suhu Tambi: Maks.+40ºC; Min.-35ºC.

2. Keluhan: rata -rata rata -rata relatif rata -rata harian rata -rata: ≤ 95%; rata -rata bulanan.≤90%.

3. Kalasan: ≤ 2000m.

4. Resistensi LEBIH: 8 derajat.

5. Udara di sekitarnya harus bebas dari gas korosif, mudah terbakar, uap air, dll, dan tidak boleh mengalami getaran yang sering dan parah.

6. Tingkat kebocoran tahunan; ≤0.1%.
