LW36-126 110KV 126KV Outdoor SF6 Circuit Breaker

LW36-126 110KV 126KV Outdoor SF6 Circuit Breaker

LW36-126/145 adalah peralatan gabungan termasuk pemutus sirkuit tangki hidup SF6 dengan teknologi kepunahan busur swadaya. Pemutus sirkuit tersedia untuk operasi tunggal atau tiga tiang, digunakan untuk memecah arus pengenal, arus kesalahan, atau untuk mengganti saluran listrik, dan dengan demikian mewujudkan pengendalian dan perlindungan sistem daya. Ini mampu operasi reguler dan juga dapat digunakan sebagai penghubung pemutus sirkuit. Mekanisme operasi pegas baru memastikan keandalan dan keamanan yang tinggi.

LW36-126/3150-40 Self-Energized Voltage SF6 Circuit Breaker adalah pemutus sirkuit luar yang dirancang untuk sistem AC tegangan tinggi. Ini sangat ideal untuk digunakan dalam jaringan listrik dengan tegangan maksimum 145kV dan frekuensi pengenal 50Hz. Pemutus sirkuit ini digunakan untuk mengganggu arus pengenal, arus kesalahan, atau untuk mengganti sirkuit, memberikan kontrol dan perlindungan penting untuk sistem daya. Ini juga cocok untuk digunakan sebagai pemutus tautan dalam interkoneksi jaringan.

Produk ini menggunakan gas SF6 sebagai media pemadam dan isolasi busur. Ini dilengkapi dengan teknologi pemadam busur yang berenergi mandiri terbaru dan fitur mekanisme yang dioperasikan Spring baru. LW36-126/3150-40 menawarkan umur listrik yang panjang, upaya operasi rendah, kebisingan rendah, dan keandalan tinggi, menjadikannya pilihan yang paling dapat diandalkan untuk area ketinggian tinggi atau sistem daya 132kV. Ini juga dapat menggantikan produk impor dari jenis yang sama.

Fitur struktural

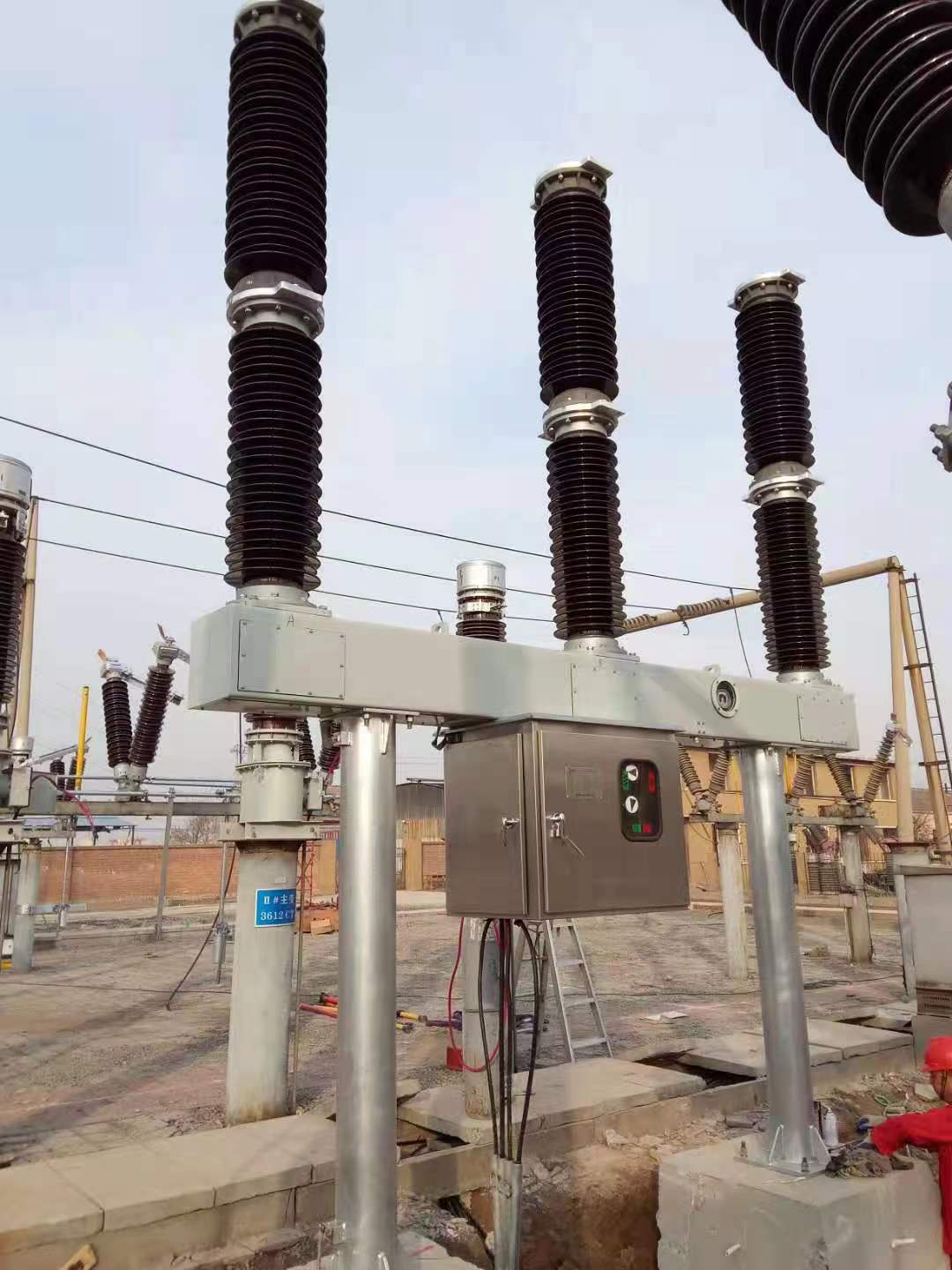

Pemutus sirkuit mengadopsi kolom porselen tiga fase struktur istirahat tunggal. Tiga fase dilengkapi dengan mekanisme operasi pegas, yang diatur secara terpusat dan dioperasikan tiga fase, sehingga penampilannya baru dan indah. Pemutus sirkuit menggunakan gas SF6 sebagai media pemadam isolasi dan busur. Selama operasi, gas SF6 tiga kutub dari pemutus sirkuit terhubung, dan relai kepadatan tipe pointer digunakan untuk memantau tekanan dan kemajuan kepadatannya. Karena prinsip pemadam busur energi mandiri dan desain yang dioptimalkan dalam sistem pergerakan pemutus sirkuit, efisiensi mekanis secara efektif ditingkatkan dan pekerjaan operasi diminimalkan;

Kinerja pelanggaran yang sangat baik dan kehidupan listrik yang panjang;

Rangka pemasangan dan dukungan terbuat dari pelat baja berkualitas tinggi yang ditekuk secara keseluruhan. Perawatan permukaan mengadopsi proses galvanisasi hot-dip. Semua pengencang yang terbuka terbuat dari bahan berkekuatan tinggi dan hot-dip galvanis, atau bagian standar stainless steel. Shell kotak mekanisme terbuat dari stainless steel, sehingga produk memiliki ketahanan korosi yang sangat baik; Keandalan mekanik yang tinggi dan dapat sering dioperasikan;

Karena kekuatan isolasi tinggi yang melekat dari gas sulfur hexafluoride dan pergerakan kontak optimal pemutus sirkuit, pemutus sirkuit memecah arus kapasitif tanpa pengembalian; Tingkat isolasi eksternal tinggi, isolasi eksternal dirancang dengan jarak creepage yang besar, jarak rasio creepage adalah ≥31mm/kV, dan kinerja resistansi kotoran sangat baik. Ini juga dapat beroperasi dengan aman di lingkungan yang keras;

Kapasitas daya arus yang kuat: Uji kenaikan suhu dilakukan sesuai dengan 1,2 kali arus pengenal 3150A, yaitu, 3780A, dan masih ada margin besar untuk kenaikan suhu di setiap titik;

Penampilan keseluruhan produknya ringkas, instalasi dan commissioning di tempat nyaman, dan beban kerja pemeliharaan kecil.

Aplikasi:

Perlindungan jaringan listrik: banyak digunakan dalam 132kV atau jaringan listrik tegangan yang lebih tinggi untuk perlindungan dan kontrol.

Operasi switching: Cocok untuk switching sirkuit dan sebagai pemutus tautan dalam interkoneksi sistem daya.

Penggunaan ketinggian tinggi: Ideal untuk digunakan di area ketinggian tinggi karena desainnya yang kuat dan teknologi canggih.

Kondisi lingkungan untuk digunakan

Kondisi lingkungan normal untuk digunakan memenuhi persyaratan berikut:

a) Suhu udara ambient -25 ℃ (-40 ℃) ~ +40 ℃;

b) ketinggian ≤2500m (2000m);

c) kecepatan angin ≤34m/s;

d) Perbedaan suhu harian ≤25 ℃;

e) intensitas sinar matahari ≤1000W/m;

f) tingkat resistansi gempa intensitas gempa 8 derajat (akselerasi horizontal 0,2g, akselerasi vertikal 0,1g);

g) ketebalan es ≤10mm;

h) tingkat polusi udara tidak melebihi level ⅲ di GB/T 5582;

i) Lokasi Instalasi Luar Ruang.

Jika pengguna memiliki persyaratan khusus untuk kondisi lingkungan penggunaan, mereka dapat bernegosiasi dengan para ahli liyond.

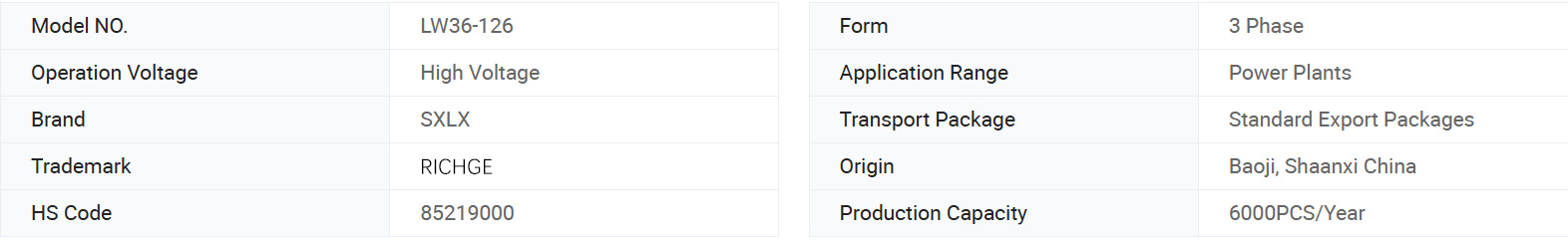

Info dasar.

Parameter teknis

LW36-126 Parameter Teknis Pemutus Sirkuit SF6

Tabel 2 Level Insulasi

Tabel 3 Karakteristik Mekanik

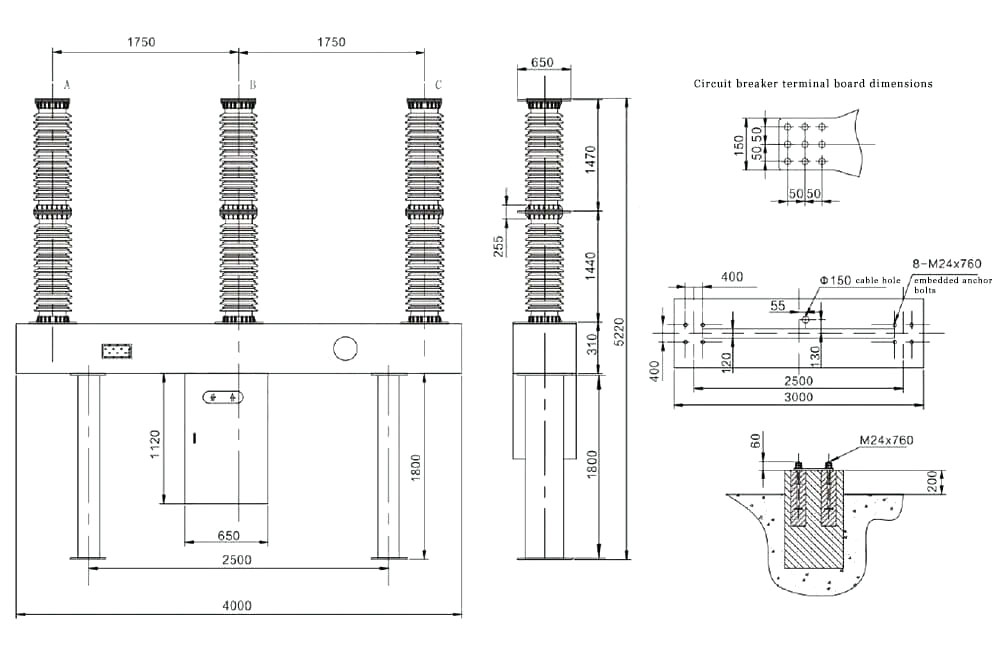

Gambar teknis

Pemberitahuan Pesanan Pemutus Sirkuit LW36 SF6

Model dan spesifikasi pemutus sirkuit;

Parameter listrik yang dinilai (tegangan, arus, arus pemecah, dll.)

Kondisi lingkungan untuk digunakan (suhu sekitar, ketinggian, tingkat polusi lingkungan)

Parameter Listrik Sirkuit Kontrol Dinilai (tegangan pengenal motor penyimpanan energi, tegangan pengenal pembukaan dan penutupan kumparan);

Nama dan jumlah suku cadang, peralatan khusus dan alat yang diperlukan (perlu dipesan secara terpisah);

Arah kabel terminal atas primer.

Pemberitahuan Pesanan Pemutus Sirkuit LW36 SF6

Model dan spesifikasi pemutus sirkuit;

Parameter listrik yang dinilai (tegangan, arus, arus pemecah, dll.)

Kondisi lingkungan untuk digunakan (suhu sekitar, ketinggian, tingkat polusi lingkungan)

Parameter Listrik Sirkuit Kontrol Dinilai (tegangan pengenal motor penyimpanan energi, tegangan pengenal pembukaan dan penutupan kumparan);

Nama dan jumlah suku cadang, peralatan khusus dan alat yang diperlukan (perlu dipesan secara terpisah);

Arah kabel terminal atas primer.
