Silinder Tanpa Batang Kopling Magnetik Seri CY3 | Tipe Pemasangan Langsung CY3B Dasar / CY3R

Silinder Tanpa Batang Kopling Magnetik Seri CY3 | Tipe Pemasangan Langsung CY3B Dasar / CY3R

Merek: SOLH oleh Richge Technology

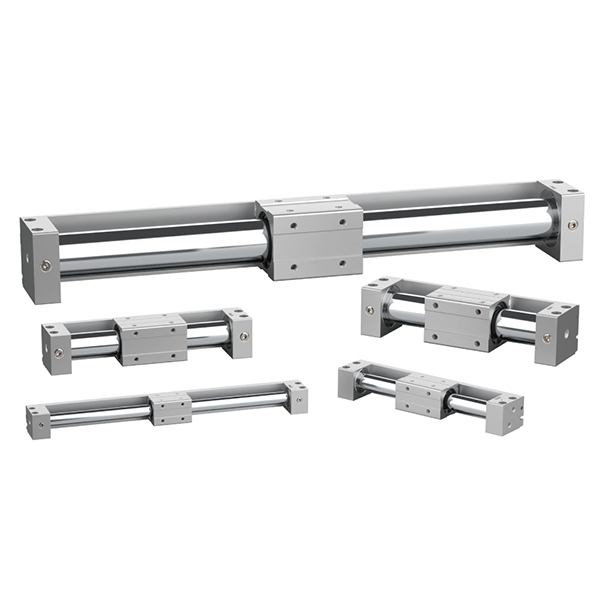

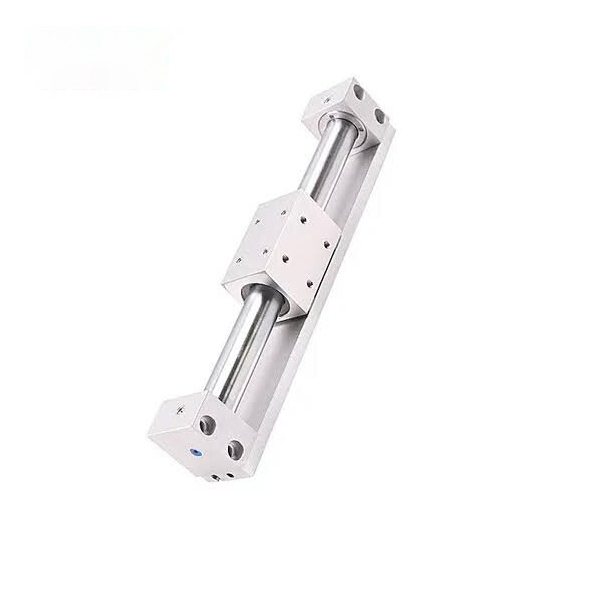

CY3R

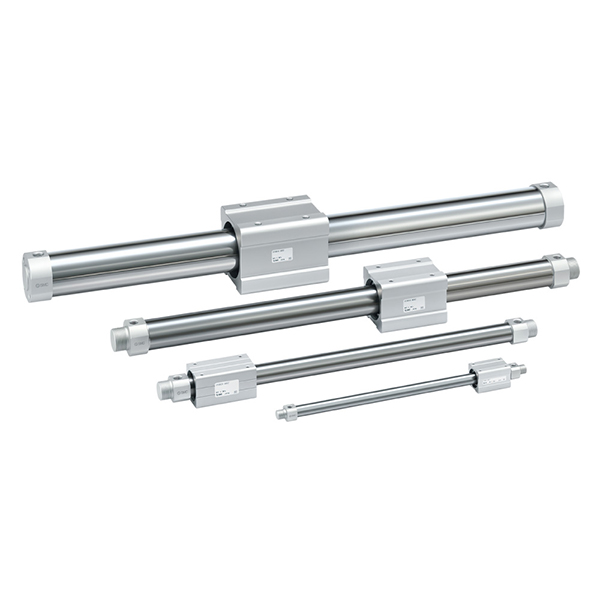

CY3B

Ikhtisar Produk

     Seri SOLH CY3 adalah silinder tanpa batang kopling magnetik yang ditingkatkan berdasarkan seri SMC CY1 klasik, dibagi menjadi dua model utama: tipe dasar CY3B tanpa permukaan pemasangan dan tipe pemasangan langsung CY3R. Ini mengadopsi struktur transmisi non-kontak magnetik tertutup sepenuhnya, mewujudkan gerakan sinkron dari piston internal dan meja geser eksternal melalui kopling magnetik yang kuat. Menampilkan nol kebocoran, pengoperasian bebas debu dan bebas polusi, langkah ultra-panjang, dan pemasangan yang ringkas, produk ini dapat diterapkan secara luas pada skenario berkendara linier jarak jauh yang bersih, beban ringan hingga sedang. Dengan rentang lubang dari φ6 hingga φ63mm dan langkah maksimum 5000mm, silinder ini menghemat 50% ruang pemasangan dibandingkan dengan silinder tie-rod tradisional dan berfungsi sebagai solusi penggerak langkah panjang yang bersih dan disukai untuk jalur produksi otomatis berstandar tinggi.

Pemosisian Inti & Fitur Struktural

• Transmisi Kopling Magnetik & Pengoperasian Bersih Tanpa Kebocoran: Piston dan meja geser mengadopsi penggerak sinkron magnetik dengan desain barel silinder tertutup sepenuhnya. Tidak ada batang piston yang memanjang ke luar, menghasilkan udara yang benar-benar kedap udara, tidak ada kebocoran, dan tidak ada polusi debu. Ini sangat cocok dengan lingkungan produksi yang ketat seperti pemrosesan makanan, peralatan medis, dan elektronik semikonduktor.

• Versi Peningkatan CY1 dengan Daya Tahan yang Ditingkatkan: Dibandingkan dengan seri CY1 tradisional, panjang cincin tahan aus meningkat sebesar 70%, secara efektif meningkatkan daya dukung dan stabilitas geser. Penahan pelumasan bawaan pada cincin tahan debu membentuk lapisan pelumas pelindung yang tahan lama, mengurangi tekanan kerja minimum hingga 0,12MPa dan memperpanjang masa pakai secara signifikan. Kecuali spesifikasi φ6, semua model lainnya mempertahankan dimensi pemasangan yang sama seperti CY1 untuk penggantian dan peningkatan langsung.

• Struktur Minimalis Tipe Dasar CY3B: Laras silinder halus tidak memiliki permukaan pemasangan khusus dan memerlukan braket penopang dua ujung untuk pemasangannya. Meja geser tidak dilengkapi dengan struktur pemandu internal, sehingga pemandu linier eksternal atau batang pemandu wajib digunakan untuk mencegah beban eksentrik dan kegagalan pelepasan magnet.

• Penyangga Karet Standar & Spesifikasi Opsional Berkecepatan Tinggi: Penyangga karet ujung ganda yang terpasang menyerap dampak pengoperasian dan mengurangi kebisingan pengoperasian untuk pengoperasian siklik konvensional yang stabil. Spesifikasi kecepatan tinggi X160 opsional mendukung kecepatan pengoperasian maksimum 1500mm/s untuk beradaptasi dengan kondisi kerja frekuensi tinggi yang bergerak cepat.

• Pemasangan Sakelar Magnetik yang Nyaman: Alur sakelar yang telah dipesan sebelumnya di kedua sisi badan silinder kompatibel dengan sakelar magnetik seri D-M9, mewujudkan umpan balik posisi real-time yang fleksibel dan akurat untuk penentuan posisi kayuhan.

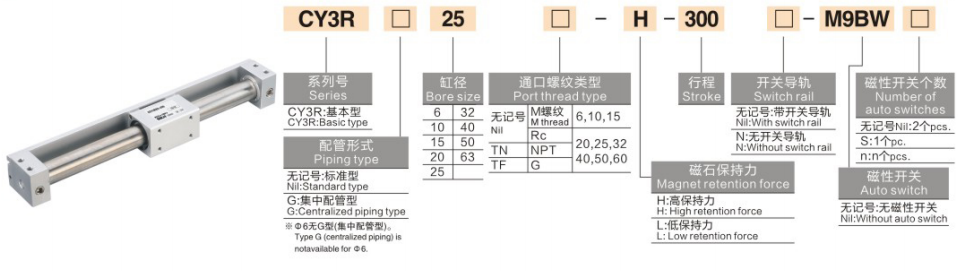

Aturan Pengodean Model Lengkap

1.Contoh Model: CY3B20-500 | CY3B40-800-M9PL

2. Contoh Referensi Pesanan Standar

• CY3B20-500: lubang 20mm, langkah 500mm, tipe dasar tanpa sakelar magnet

• CY3B40-800-M9PL: lubang 40mm, langkah 800mm, tipe dasar dengan sakelar posisi magnetis

Spesifikasi Teknis Inti (Kondisi Standar 20℃)

1 Spesifikasi Umum Dasar

• Modus Operasi: Transmisi non-kontak kopling magnetik kerja ganda

• Fluida Kerja: Udara bertekanan (standar pengoperasian bebas oli)

• Suhu Sekitar: 5~60℃ (tidak ada lingkungan beku)

• Rentang Tekanan Kerja: 0,12~0,7MPa; Tekanan Bukti: 1.0MPa

• Kecepatan Operasi: 50~500mm/s (standar); maks 1500mm/s (spesifikasi kecepatan tinggi X160 opsional)

• Modus Penyangga: Penyangga karet ujung ganda standar

• Kekuatan Penahan Magnetik: 19,6~2450N (bertambah seiring ukuran lubang)

2 Bagan Parameter Kinerja Utama (@0,5MPa)

Konfigurasi Inti & Pedoman Seleksi

1 Pemilihan Ukuran Lubang berdasarkan Beban & Dorongan

• φ6~φ15 (Tugas Ringan Mikro): Cocok untuk beban ≤2,5kg, didedikasikan untuk transfer presisi langkah pendek komponen mini dalam peralatan elektronik dan medis.

• φ20~φ32 (Tugas Ringan Umum): Cocok dengan beban ringan 4~10kg, ideal untuk mendorong dan menarik langkah panjang konvensional (≤1000mm) di jalur produksi otomatis umum.

• φ40~φ63 (Tugas Sedang): Berlaku untuk skenario beban sedang 16~40kg, cocok untuk penanganan pukulan panjang yang berat dan operasi siklik frekuensi tinggi di industri makanan dan pengemasan.

Pemilihan 2 Langkah & Sistem Pemandu

• Rentang Pukulan: Stroke standar mencakup 50~1000mm; stroke ultra-panjang yang diperpanjang hingga 5000mm untuk kebutuhan berkendara jarak jauh khusus.

• Desain Panduan Eksternal Wajib: Tipe dasar CY3B tidak memiliki struktur pemandu bawaan. Rel geser linier eksternal atau batang pemandu harus dilengkapi untuk menopang beban dan mencegah pelepasan magnet yang disebabkan oleh penyimpangan gaya eksentrik.

• Metode Pemasangan Standar: Diperbaiki dengan braket penopang dua ujung opsional dengan badan silinder bersuspensi dan gesekan kontak nol, memastikan pengoperasian kopling magnetik yang stabil.

3 Pemilihan Lingkungan & Konfigurasi Fungsional

• Prioritas Lingkungan Bersih: Desain tanpa kebocoran dan bebas polusi menyesuaikan dengan kondisi kerja yang ketat, bebas debu, dan steril di industri semikonduktor makanan, medis, dan elektronik.

• Peningkatan Kondisi Kerja Berkecepatan Tinggi: Pilih spesifikasi kecepatan tinggi X160 opsional (maks 1500mm/s), dilengkapi dengan penyangga hidraulik eksternal untuk menghilangkan benturan kecepatan tinggi dan memastikan pengoperasian yang stabil.

• Umpan Balik Posisi Presisi: Dilengkapi dengan sakelar magnetik seri D-M9 untuk mewujudkan pemosisian pukulan akurat dua titik atau multi titik dan umpan balik sinyal.

CY3B vs CY3R | Perbandingan Perbedaan Model

Skenario Aplikasi Industri yang Khas

• Pemindahan Material Ruang Bersih: Struktur kopling magnetik tanpa kebocoran dan bebas debu sangat ideal untuk penanganan material jarak jauh di bengkel elektronik, semikonduktor, dan medis bebas debu tanpa mencemari lingkungan bersih.

• Jalur Pengemasan Makanan & Minuman: Laras silinder baja tahan karat tahan karat dengan permukaan yang mudah dibersihkan menyesuaikan dengan standar produksi yang higienis, cocok untuk perpindahan benda kerja tugas ringan dan sedang dalam jangka panjang dalam peralatan pemrosesan makanan.

• Peralatan Pintu & Penutup Mengemudi: Desain ekstensi tanpa batang menghemat ruang eksternal, diterapkan secara sempurna pada penggerak pembukaan dan penutupan langkah panjang yang kompak pada pintu pelindung peralatan otomatis dan penutup pelindung.

• Platform Pemosisian Presisi Langkah Panjang: Bekerja sama dengan rel pemandu presisi tinggi eksternal untuk mencapai akurasi pemosisian berulang yang stabil, cocok untuk pemosisian presisi jarak jauh 1~2m dan pengangkutan jalur perakitan secara siklik.

• Penggantian Hemat Ruang untuk Silinder Tie-Rod: Memecahkan masalah penggunaan ruang pada silinder tie-rod tradisional dalam skenario langkah panjang (>500mm), mengurangi keseluruhan ruang pemasangan peralatan sebesar 50% untuk desain peralatan kompak.

Panduan Seleksi Cepat Tiga Langkah

1. Konfirmasi Ukuran Lubang: Hitung gaya dorong yang dibutuhkan berdasarkan berat beban dengan faktor keamanan ≥2. Aturan yang disarankan: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Konfirmasi Spesifikasi Stroke: Pilih langkah standar 50~1000mm untuk kebutuhan konvensional; pilih spesifikasi yang diperluas untuk pukulan ultra-panjang hingga 5000mm.

3. Pencocokan Konfigurasi Fungsional: Pemilihan prioritas kondisi kerja yang bersih dan bebas polusi; tingkatkan ke spesifikasi kecepatan tinggi X160 + penyangga hidraulik untuk pengoperasian cepat; tambahkan sakelar magnetik seri D-M9 untuk deteksi posisi waktu nyata.

Ringkasan Satu Kalimat

     Silinder tanpa batang kopling magnetik seri SOLH CY3 adalah aktuator bebas oli kelas bersih CY1 yang ditingkatkan, menampilkan nol kebocoran, langkah ultra-panjang 5000mm, tekanan start rendah, dan tipe pemasangan ganda, berfungsi sebagai solusi penggerak linier langkah panjang hemat ruang yang optimal untuk peralatan otomatisasi bersih beban ringan-sedang.
