Silinder Tanpa Batang Kopling Magnetik Seri CY1 | Model Basis Ekonomi Klasik

Merek: SOLH oleh Richge Technology

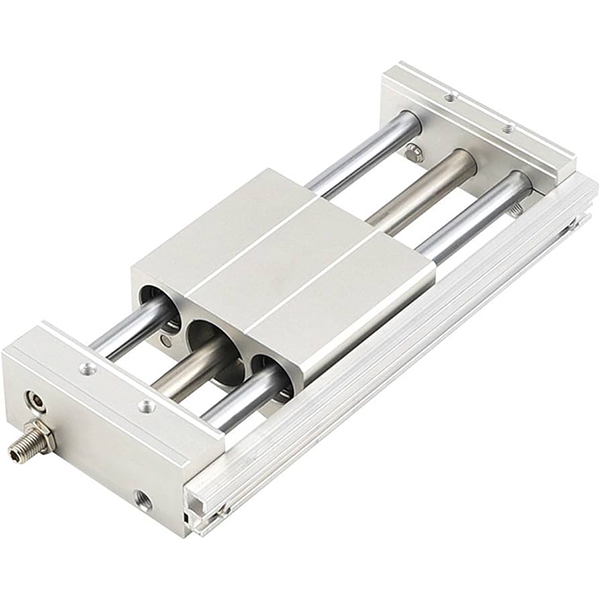

CY1S

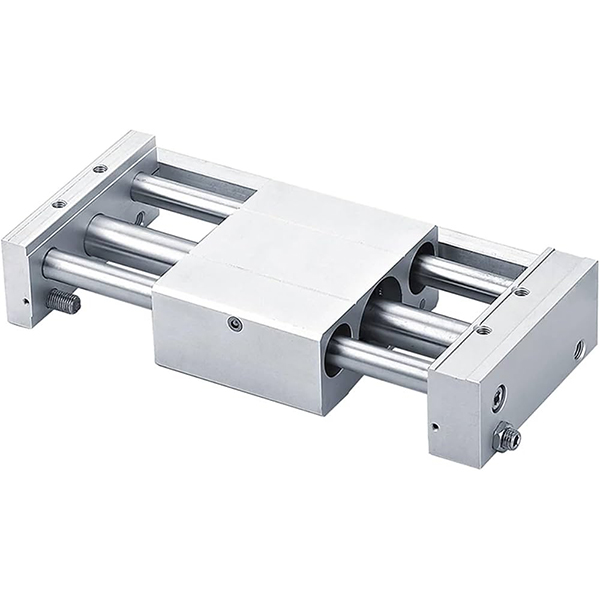

CY1L

Ikhtisar Produk

     Seri SOLH CY1 adalah silinder tanpa batang kopling magnetik klasik dan ekonomis, yang berfungsi sebagai pendahulu dasar dari seri CY3 yang ditingkatkan. Ini mengadopsi struktur penggerak sinkron magnetik non-kontak, di mana piston internal dan meja geser eksternal bergerak secara bersamaan melalui gaya magnet yang kuat. Menampilkan operasi tanpa kebocoran yang sepenuhnya tertutup, struktur kompak, dan kinerja hemat biaya, kendaraan ini didedikasikan untuk aplikasi penggerak linier dengan beban ringan hingga menengah dan langkah menengah-panjang. Dengan rentang lubang mulai dari φ6 hingga φ63mm, langkah standar hingga 1000mm, dan langkah perpanjangan maksimum sebesar 1500mm, seri ini mencakup model pemandu yang terdiversifikasi untuk memenuhi permintaan multi-skenario, menjadikannya aktuator rodless kelas bersih yang ramah anggaran dan ramah anggaran untuk jalur produksi otomatis umum.

Pemosisian Inti & Fitur Struktural

• Penggerak Kopling Magnetik & Performa Bersih Tanpa Kebocoran: Magnet permanen berkekuatan tinggi bawaan pada piston dan meja geser mewujudkan transmisi sinkron non-mekanis. Laras silinder yang tertutup sepenuhnya menghilangkan kebocoran udara dan emisi debu, sepenuhnya beradaptasi dengan lingkungan kerja yang bersih dan ketat di industri elektronik, peralatan medis, dan pengolahan makanan.

• Struktur Dasar Klasik & Kinerja Biaya Tinggi: Mengadopsi struktur mekanis minimalis dengan komponen yang lebih sedikit, seri CY1 secara efektif mengurangi biaya produksi dan menawarkan daya saing biaya yang lebih tinggi dibandingkan seri CY3 yang ditingkatkan. Model dasar CY1B tidak memiliki permukaan pemasangan terintegrasi dan memerlukan braket penyangga ujung ganda untuk pemasangan. Dilengkapi dengan konfigurasi cincin tahan aus dasar dan cincin tahan debu, alat ini memiliki tekanan kerja minimum 0,18MPa, dengan masa pakai sedikit lebih pendek namun sepenuhnya kompeten untuk kondisi kerja standar konvensional.

• Model Derivatif yang Diversifikasi untuk Cakupan Penuh: Jajaran produk lengkap mencakup beberapa jenis pemandu untuk menyesuaikan kebutuhan presisi dan beban yang berbeda:

• CY1B: Tipe dasar tanpa struktur pemandu dan permukaan pemasangan, memerlukan rel pemandu eksternal dan braket ujung ganda.

• CY1S: Tipe pemandu geser dengan bantalan geser internal, mendukung pengoperasian beban ringan tanpa pemandu eksternal.

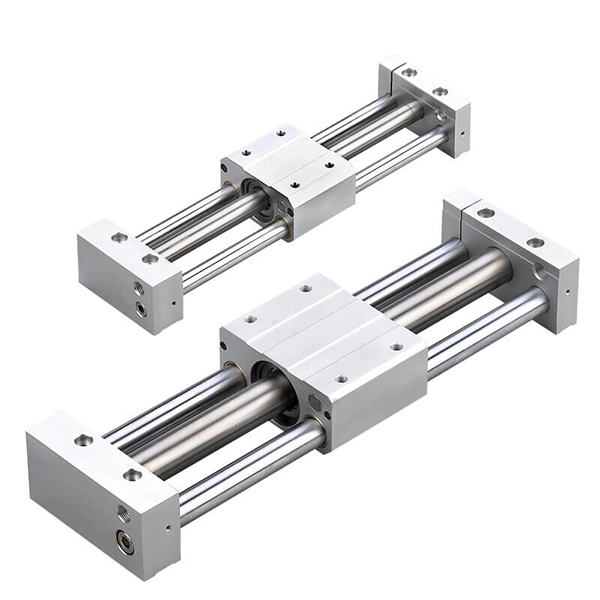

• CY1L: Tipe pemandu bantalan bola dengan geseran yang sangat mulus dan kapasitas beban yang ditingkatkan untuk pergerakan frekuensi tinggi yang stabil.

• CY1H: Tipe pemandu presisi tinggi dengan akurasi posisi pengulangan yang sangat baik untuk skenario transfer presisi.

• CY1F: Tipe tipis berprofil rendah dengan pengurangan tinggi keseluruhan sebesar 29%, sangat cocok untuk ruang pemasangan peralatan ultra-kompak.


• Buffer Standar & Konfigurasi Kecepatan Tinggi Opsional: Penyangga karet ujung ganda standar secara efektif menyerap dampak pengoperasian dan mengurangi kebisingan pengoperasian. Buffer hidraulik eksternal opsional mendukung pengoperasian yang stabil pada kecepatan maksimum 500 mm/s untuk kondisi kerja siklik kecepatan sedang-tinggi.

• Kompatibilitas Luas Sakelar Magnetik: Alur sakelar universal yang dicadangkan pada badan silinder kompatibel dengan sakelar magnetik seri D-M9 dan seri D-A9, memungkinkan pemasangan posisi sewenang-wenang dan umpan balik sinyal langkah yang fleksibel.

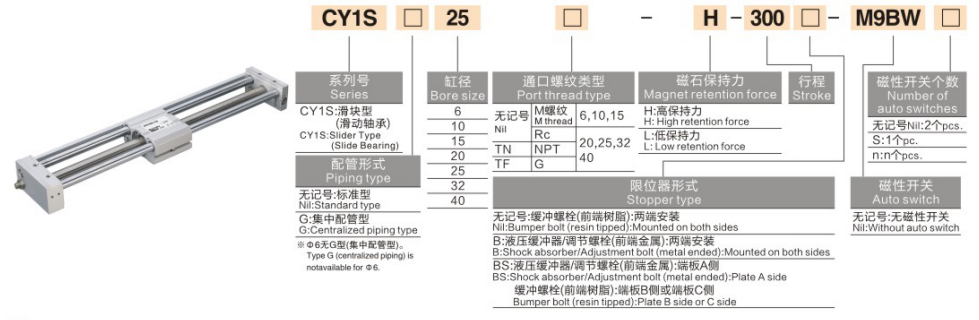

Aturan Pengodean Model Lengkap

Contoh Model: CY1B20-500 | CY1S40-800-M9PL

Contoh Referensi Pesanan Standar

• CY1B20-500: lubang 20mm, langkah 500mm, tipe dasar tanpa sakelar magnet

• CY1S40-800-M9PL: lubang 40mm, langkah 800mm, tipe pemandu geser dengan sakelar posisi magnetis

Spesifikasi Teknis Inti (Kondisi Standar 20℃)

1. Spesifikasi Umum Dasar

• Modus Operasi: Transmisi sinkron non-kontak kopling magnetik kerja ganda

• Fluida Kerja: Udara bertekanan (standar pengoperasian bebas oli)

• Suhu Sekitar: 5~60℃ (tidak ada lingkungan kerja yang beku)

• Rentang Tekanan Kerja: 0,18~0,7MPa; Tekanan Bukti: 1,05MPa

• Kecepatan Pengoperasian Standar: 50~500 mm/dtk

• Modus Penyangga: Penyangga karet ujung ganda standar; penyangga hidraulik eksternal opsional untuk skenario kecepatan tinggi

• Kekuatan Penahan Magnetik: 49~2450N (meningkat secara progresif seiring dengan ukuran lubang)

2. Bagan Parameter Kinerja Utama (@0,5MPa)

Konfigurasi Inti & Pedoman Seleksi

1. Pemilihan Ukuran Lubang berdasarkan Beban & Dorongan

• φ6~φ15 (Tugas Ringan Mikro): Cocok untuk beban ≤2,5kg, didedikasikan untuk transfer komponen presisi langkah pendek dalam peralatan presisi elektronik miniatur.

• φ20~φ32 (Tugas Ringan Umum): Cocok dengan beban ringan 4~10kg, ideal untuk operasi dorong dan tarik langkah panjang konvensional (≤1000mm) di jalur produksi otomatis umum.

• φ40~φ63 (Tugas Sedang): Berlaku untuk skenario beban sedang 16~40kg, disesuaikan secara sempurna dengan penanganan langkah panjang dan kondisi kerja siklik frekuensi tinggi dalam peralatan otomasi pengemasan dan logistik.

2. Pemilihan Model & Sistem Panduan

• Tipe Dasar CY1B: Model paling hemat biaya tanpa struktur pemandu bawaan. Rel pemandu linier eksternal bersifat wajib, cocok untuk proyek dan peralatan yang sensitif terhadap anggaran dengan struktur pemandu khusus.

• Tipe Panduan Slide CY1S: Dilengkapi dengan pemandu bantalan geser internal, tidak memerlukan pemandu tambahan eksternal untuk beban ringan (≤10kg), dilengkapi pemasangan sederhana dan universalitas luas.

• Tipe Panduan Bantalan Bola CY1L: Mengadopsi struktur bantalan bola presisi tinggi dengan ketahanan geser sangat rendah dan masa pakai yang lebih lama, dirancang khusus untuk kondisi kerja siklik berkecepatan tinggi dan frekuensi tinggi.

• Tipe Presisi Tinggi CY1H: Dikonfigurasi dengan mekanisme pemandu linier presisi, mencapai akurasi pemosisian berulang hingga ±0,02 mm, berlaku untuk pemosisian presisi tinggi dan skenario transfer jarak mikro.

• Tipe Profil Rendah CY1F: Struktur tipis yang dioptimalkan dengan pengurangan tinggi keseluruhan sebesar 29%, memecahkan masalah terbatasnya ruang pemasangan vertikal untuk peralatan otomatis kompak.

3. Pemilihan Lingkungan & Konfigurasi Fungsional

• Adaptasi Lingkungan Bersih: Desain transmisi magnetik non-kontak tanpa kebocoran dan bebas debu memenuhi standar produksi yang higienis; Model CY1S dan CY1L lebih disukai untuk pengoperasian ruang bersih jangka panjang.

• Peningkatan Kondisi Kerja Berkecepatan Tinggi: Dilengkapi dengan penyangga hidraulik eksternal untuk menghilangkan benturan ujung, secara stabil mendukung kecepatan pengoperasian berkelanjutan hingga 500mm/s.

• Umpan Balik Posisi Presisi: Cocokkan dengan sakelar magnetik seri D-M9 atau seri D-A9 untuk mewujudkan pemosisian pukulan multi-titik dan keluaran sinyal waktu nyata.

Skenario Aplikasi Industri yang Khas

• Pemindahan Material Ruang Bersih: Struktur kopling magnetik tanpa polusi banyak digunakan untuk penanganan material jarak jauh di bengkel semikonduktor dan bebas debu LCD, menghindari kontaminasi sekunder pada lingkungan kerja yang bersih.

• Perpindahan Benda Kerja Jalur Pengemasan: Desain berperforma biaya tinggi menyesuaikan dengan gerakan mendorong dan menarik benda kerja tugas ringan dan menengah dalam peralatan pengemasan makanan dan farmasi, dengan tingkat kegagalan yang rendah dan perawatan harian yang sederhana.

• Kontrol Pintu Peralatan Otomatis: Struktur kompak tanpa batang menghemat ruang pemasangan eksternal, cocok untuk membuka dan menutup pintu pelindung peralatan dan pelindung debu dalam jangka panjang.

• Penentuan Posisi Jalur Perakitan Langkah Panjang: Bekerja sama dengan modul pemandu yang cocok untuk mencapai pemosisian presisi yang stabil dalam langkah ultra-panjang 1~1,5m, memenuhi tuntutan pemosisian siklik yang berkelanjutan dari lini produksi.

• Solusi Alternatif Ekonomi: Penggantian biaya hemat yang ideal untuk seri CY3 yang mahal dalam proyek otomasi dengan anggaran terbatas, sepenuhnya memenuhi persyaratan dasar mengemudi linier langkah panjang.

Perbandingan Performa Inti Seri CY1 vs CY3

Panduan Seleksi Cepat Tiga Langkah

1. Konfirmasi Ukuran Lubang: Hitung gaya dorong yang dibutuhkan berdasarkan berat beban dengan faktor keamanan ≥2. Aturan yang disarankan: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Konfirmasi Jenis Model: Pilih CY1B untuk anggaran sangat rendah; CY1S untuk instalasi bebas panduan beban ringan; CY1L untuk operasi frekuensi tinggi berkecepatan tinggi; CY1H untuk tuntutan pemosisian presisi tinggi.

3. Konfirmasi Spesifikasi Stroke: Pilih langkah standar 50~1000mm untuk penggunaan konvensional; langkah tambahan opsional hingga 1500mm untuk kebutuhan berkendara jarak menengah-jauh.

Ringkasan Satu Kalimat

     Silinder tanpa batang kopling magnetik klasik seri SOLH CY1 adalah aktuator bersih tanpa kebocoran yang ekonomis dengan model pemandu yang beragam, berfungsi sebagai solusi penggerak linier langkah panjang dasar yang ramah anggaran untuk otomatisasi umum beban ringan-sedang dan peralatan ruang bersih.
