Silinder Geser Batang Ganda Seri CX2 | Silinder Pneumatik Dorong Tinggi Profil Rendah

Merek: SOLH oleh Richge Technology

Ikhtisar Produk & Fitur Struktur Inti

Seri SOLH CX2 adalah silinder bantalan geser batang ganda piston ganda profesional yang menampilkan profil ultra-rendah, keluaran dorong ganda, akurasi anti-rotasi yang unggul, dan ketahanan beban lateral yang kuat. Ini mencakup ukuran lubang φ10mm, φ15mm dan φ25mm dengan goresan standar dari 25mm hingga 200mm. Dirancang untuk ruang pemasangan yang kompak, pemanduan presisi, dan operasi dorong/tarik beban sedang-berat, seri ini diterapkan secara luas di berbagai stasiun otomatis presisi. Model yang diperluas termasuk CXWM (bantalan geser dengan penyangga hidraulik) dan CXWL (bantalan bola dengan penyangga hidraulik) tersedia untuk kondisi kerja kecepatan tinggi dan benturan tinggi.

Keuntungan Struktural Utama

• Keluaran Dorong Ganda Batang Ganda: Mengadopsi struktur terintegrasi dua piston dan dua batang, daya dorong teoretisnya dua kali lipat dari silinder batang tunggal dengan ukuran lubang yang sama, menghasilkan tenaga penggerak yang kuat dan kekakuan struktural keseluruhan yang sangat baik. Model CX2 standar mengadopsi panduan bantalan geser presisi tinggi untuk gerakan linier yang stabil.

• Akurasi Anti-Rotasi & Pemosisian Sangat Tinggi: Struktur batang ganda simetris mewujudkan kinerja anti-rotasi mekanis yang andal. Akurasi anti-rotasi mencapai ±0,1° (φ10) dan ±0,02° (φ25), memastikan stabilitas pemosisian berulang yang luar biasa. Pemesinan paralel presisi tinggi antara permukaan pemasangan dan batang piston sangat meningkatkan ketahanan terhadap beban lateral dan eksentrik.

• Pemasangan Multi-Arah Profil Rendah & Fleksibel: Desain bodi ringkas ultra-tipis beradaptasi sempurna dengan ruang peralatan yang sempit dan terbatas. Badan silinder dan pelat ujung mendukung pemasangan tetap, memungkinkan dua mode kerja:badan silinder diperbaiki dengan pelat ujung yang bergerak ataupelat ujung dipasang dengan badan silinder yang bergerak. Dilengkapi dengan lubang pemasangan empat sisi dan port perpipaan tiga arah, mendukung pemasangan dari arah atas, bawah, dan samping dengan tata letak pipa udara yang fleksibel.

• Pengoperasian yang Lancar & Umur Panjang: Struktur bolak-balik kerja ganda dengan penyangga karet ujung ganda sebagai konfigurasi standar secara efektif mengurangi dampak gerakan dan kebisingan pengoperasian. Versi penyangga hidraulik CXWM/CXWL opsional memberikan penyerapan guncangan yang sangat baik untuk pengoperasian kecepatan tinggi dan kecepatan rendah, mewujudkan pengurangan kebisingan dan kinerja penyanggaan bebas perawatan. Desain bebas oli menyesuaikan dengan lingkungan kerja yang bersih dan meminimalkan biaya perawatan harian.

Aturan Penamaan Model Lengkap

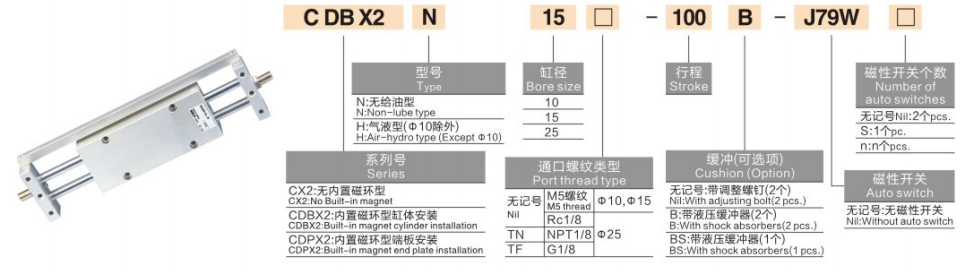

Contoh Model: CX2N15-50 | CX225-100-M9BW

Contoh Referensi Pesanan Standar

• CX210-25: lubang 10mm, langkah 25mm, tipe standar tanpa sakelar magnet

• CX215-75-2S: lubang 15mm, langkah 75mm, sakelar magnetik ganda untuk deteksi posisi ganda

• CX2N25-100: lubang 25mm, langkah 100mm, tipe bebas magnet untuk skenario sensitif magnet

Parameter Teknis Inti Standar

(Kondisi pengujian standar: suhu normal 20℃, tekanan terukur 0,5MPa)

1. Spesifikasi Kinerja Umum

• Modus Operasi: Aksi ganda (penggerak sinkron dua piston)

• Rentang Tekanan Kerja: 0,15~0,7MPa; Tekanan Bukti: 1,05MPa

• Suhu Sekitar: -10℃~60℃ (lingkungan konvensional bebas es)

• Kecepatan Operasi Piston: 50~500mm/s (standar CX2); hingga 800mm/s (versi kecepatan tinggi CXWM/CXWL)

• Modus Penyangga: Penyangga karet ujung ganda (standar); penyangga hidraulik opsional untuk model CXWM/CXWL

• Mode Pelumasan: Pengoperasian bebas minyak dan bebas perawatan, cocok untuk lingkungan industri yang bersih

2. Data Dorongan Ganda Teoritis (Unit: N)

3. Data Torsi Lateral yang Diijinkan (Satuan: N·m)

4. Data Berat Produk (Stroke 50mm, Satuan: kg)

Skenario Aplikasi Khas

• Transfer Bahan Presisi: Ideal untuk penerjemahan benda kerja elektronik dan semikonduktor, pertukaran palet dan jig mendorong/menarik. Akurasi anti-rotasi yang sangat tinggi memastikan zero offset selama proses pemosisian dan transfer dengan presisi tinggi.

• Pengangkatan Beban Sedang-Berat: Cocok untuk pengangkatan benda kerja lini produksi, pengeluaran cetakan, dan penggerak beban berat langkah pendek. Struktur dorong ganda yang unik dan kapasitas beban anti-eksentrik yang kuat menghasilkan performa berkendara yang stabil dan bertenaga.

• Stasiun Otomatisasi Ruang Terbatas: Sempurna untuk pemasangan peralatan celah sempit, tata letak kompak horizontal, dan pengaturan multi-silinder yang padat. Bodi berprofil rendah dan desain pemasangan multi-arah memaksimalkan pemanfaatan ruang.

• Lingkungan Kerja dengan Kebersihan Tinggi: Desain bebas minyak dan rendah debu menyesuaikan dengan peralatan presisi medis, makanan, dan elektronik. Versi opsional bebas magnet (tipe-N) sangat cocok dengan skenario aplikasi sensitif magnet tanpa gangguan magnet.

Panduan Seleksi Cepat Tiga Langkah

1. Pemilihan Ukuran Lubang: Pilih ukuran lubang sesuai dengan beban kerja sebenarnya. Pastikan gaya dorong ganda teoretis ≥ beban aktual × 1,5 dengan margin keamanan yang memadai. Prioritaskan model lubang besar φ25 untuk kondisi kerja dengan beban lateral yang berat.

2. Seleksi Pukulan: Stroke standar berkisar dari 25mm hingga 200mm, pilih sesuai dengan kebutuhan perjalanan sebenarnya. Lebih memilih model penyangga CXWM/CXWL untuk kondisi kerja pukulan panjang, kecepatan tinggi, dan benturan yang sering.

3. Pemilihan Konfigurasi Fungsional

￮ Deteksi posisi ujung ganda: Pilih konfigurasi sakelar magnetik ganda 2S untuk penentuan posisi batas langkah yang akurat.

￮ Kondisi kerja kecepatan tinggi & benturan: Pilih versi CXWM (bantalan geser + penyangga hidrolik) / CXWL (bantalan bola + penyangga hidrolik).

￮ Skenario sensitif magnet: Mengadopsi silinder bebas magnet tipe N untuk menghindari gangguan magnet.

Ringkasan Satu Kalimat

     Silinder geser batang ganda seri SOLH CX2 mengintegrasikan keluaran dorong ganda, presisi anti-rotasi ultra-tinggi, struktur kompak profil rendah, dan fleksibilitas pemasangan multi-arah, memberikan solusi penggerak beban menengah-berat yang stabil dan andal untuk peralatan otomatis presisi ruang terbatas.
