Merek: SOLH oleh Richge Technology
Silinder dudukan bebas blok persegi panjang seri SOLH CU/CDU. Lubang pemasangan multi-permukaan memungkinkan pemasangan langsung dalam orientasi apa pun tanpa tanda kurung. Desain kompak ultra-tipis banyak digunakan untuk mendorong, menjepit, dan memposisikan beban ringan pada peralatan otomasi dengan ruang pemasangan terbatas.
|
Model |
Fitur |
Aplikasi |
| CU |
Tanpa cincin magnet, tidak dapat memuat sakelar magnetik |
Proyek yang sensitif terhadap biaya tanpa umpan balik posisi |
| CDU |
Magnet bawaan, mendukung sensor magnetik CMSH/DMSH |
Perlu memperpanjang/menarik kembali deteksi posisi |
| CUK/CDUK |
Batang piston tidak berputar |
Sudut benda kerja harus tetap, mencegah putaran poros |
| CUW/CDUW |
Batang piston kembar, pemandu terintegrasi, anti torsi |
Aplikasi dengan beban samping & gaya offset |
-- Pemasangan multi-arah: Pasang dari permukaan bawah, samping atau ujung, simpan braket pemasangan;
- Bodi persegi panjang ramping, 40% lebih tipis dari silinder batang pengikat standar;
- Beberapa struktur: batang tunggal standar, batang anti-rotasi, batang berpemandu ganda;
-Versi magnet bawaan (CDU) dengan slot sensor yang dapat disesuaikan;
- Bantalan pelumasan sendiri, pengoperasian berkelanjutan bebas oli;
- Bantalan penyangga karet tetap untuk mengurangi benturan dan kebisingan.

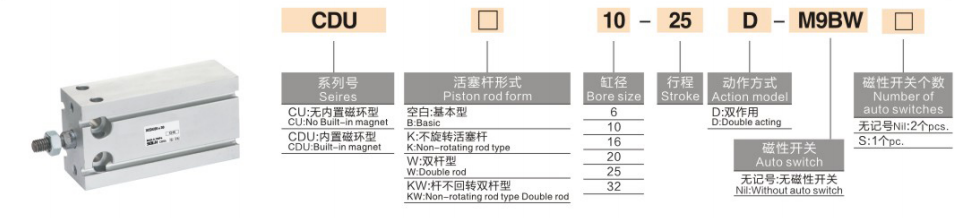

1. Contoh：CDU16×30S
-- CDU: Nama seri, C=magnet bawaan; K=batang tidak berputar; W = batang ganda
-- 16: Ukuran lubang (mm):6,10,16,20,25,32
-- 30: Panjang goresan (mm)
-- S: Spesifikasi standar
|
Parameter |
Spesifikasi |
| Ukuran Lubang |
6,10,16,20,25,32mm |
| Pukulan Standar |
5~60mm |
| Tipe Akting |
Akting ganda (default); perpanjangan pengembalian/keluar pegas akting tunggal |
| Tekanan Operasi |
Akting ganda: 0,05~0,7MPa; Akting tunggal: 0,15~0,7MPa |
| Tekanan Bukti |
1,05 MPa |
| Suhu |
-10~60℃(tidak ada es di udara) |
| Kecepatan Piston |
50~500mm/detik |
| Bantalan |
Memperbaiki penyangga karet di kedua ujungnya |
| Utas Pelabuhan |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Pelumasan |
Operasi bebas minyak |
|
Lubang (mm) |
Daerah Dorong/Tarik |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314.2 / 282.7 |
62,8 / 56,5 |
125.7 / 113.1 |
188,5 / 169,6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294,5 / 271,4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
- Jig mikro 3C & semikonduktor, stopper, fitting tekan;
- Penjepitan otomatisasi umum, pemosisian, dan peralihan material;
-- Perakitan peralatan rumah tangga & perangkat keras; peralatan penyortiran beban ringan pengemasan.
Silinder pneumatik dudukan bebas persegi panjang SOLH CU/CDU mendukung pemasangan tanpa braket multi-sudut, dengan varian batang berpemandu tidak berputar dan ganda, banyak digunakan untuk pemosisian dan penjepitan otomatisasi tugas ringan langkah pendek.
