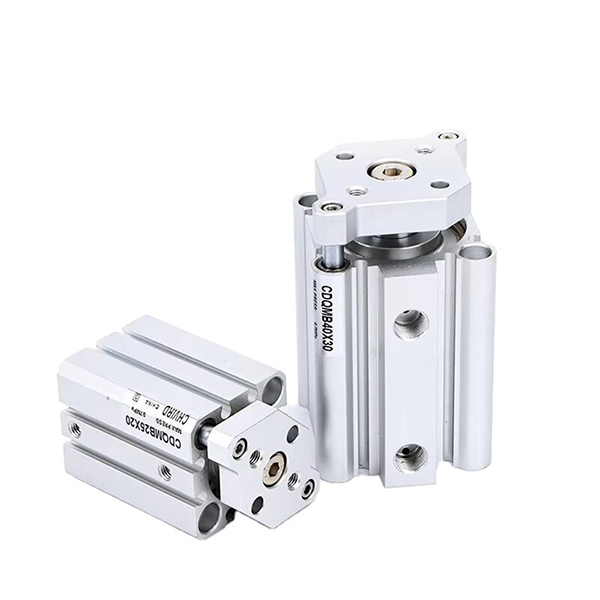

Silinder Pneumatik Tipis Terpandu Seri CQM

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

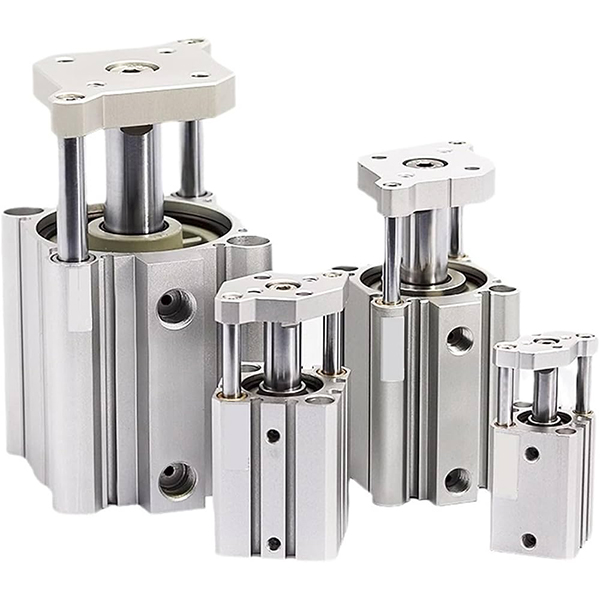

     Silinder tipis berpemandu kekakuan tinggi seri SOLH CQM, dapat dipertukarkan dengan CQM/CDQM impor. Batang pemandu ganda bawaan berdasarkan struktur silinder tipis CQ2. Sangat meningkatkan ketahanan beban lateral dan kinerja anti-rotasi. Panjang bodi sama dengan CQ2, tidak diperlukan panduan eksternal tambahan. Ukuran pemasangan kompatibel dengan CQ2/CQS, banyak digunakan untuk pemosisian presisi, penjepitan, dan dorongan dengan beban samping.

Struktur & Fitur Utama

     - Badan silinder tipis terintegrasi + batang pemandu ganda paralel, memuat pelat pemasangan di ujung depan;

     - Laras aluminium anodisasi keras, batang piston & batang pemandu berlapis krom;

     -- Varian: CQM (non-magnetik), CDQM (dilengkapi magnet), versi umur panjang CQM-XB24;

     -- Kapasitas beban lateral 2~4 kali lebih tinggi dari silinder CQ2 standar, toleransi rotasi ≤±0,2°;

     - Penyangga karet standar di kedua ujungnya, tidak ada opsi bantalan udara;

     -Magnet bawaan CDQM untuk deteksi sakelar magnetik, pemasangan sensor fleksibel.

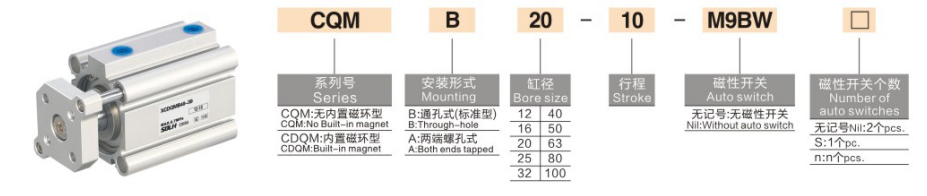

Aturan Pengodean Model

   1. Contoh: CDQMB20-50-M9B

     -- C: magnet bawaan (CDQM); kosong = non-magnetik (CQM)

     -- DQM: Kode seri untuk silinder tipis berpemandu

     -- B/A: Tipe pemasangan; B=melalui lubang; A=lubang yang disadap ujung

     -- 20: Ukuran lubang: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Panjang goresan 5~100mm

     -- M9B: Opsi sakelar magnetis

Spesifikasi Teknis

Gaya Dorong & Tarik Teoretis & Beban Lateral Maks @0,5MPa

Ringkasan Satu Kalimat

     Seri SOLH CQM terintegrasi batang pemandu ganda silinder pneumatik tipis dengan anti-puntir yang sangat baik dan kapasitas beban lateral yang tinggi, aktuator presisi sempurna untuk menggantikan silinder CQ2 standar untuk aplikasi penjepitan dan pemosisian otomasi.
