Silinder Pneumatik Standar Seri CP96S ISO15552 (Bantalan Tugas Berat Ganda)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

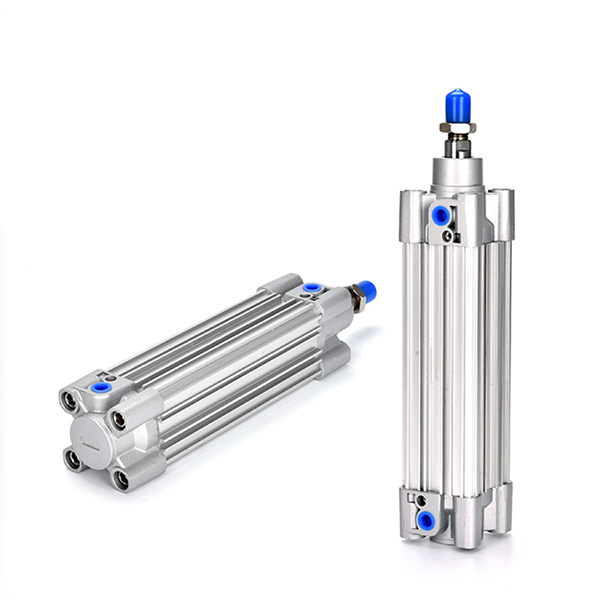

     Silinder tie rod seri SOLH CP96S mematuhi standar internasional ISO15552 / VDMA24562. Mengadopsi barel profil aluminium yang dilengkapi dengan sistem bantalan ganda (bantalan udara yang dapat disesuaikan + bantalan penyangga karet). Menampilkan kebisingan rendah, kekakuan tinggi, cocok untuk aplikasi otomatisasi tugas berat berkecepatan tinggi, frekuensi tinggi, dan langkah panjang. Pertukaran mekanis langsung dengan seri CP96S asli.

Struktur Inti & Fitur Desain

   1. Struktur: Profil barel dengan batang pengikat bawaan, 15% lebih ringan dari silinder batang pengikat tradisional. Bantalan ganda sangat menyerap benturan ujung dan mengurangi kebisingan pengoperasian.

   2. Bahan: Laras aluminium anodisasi keras, tutup ujung berkekuatan tinggi, batang piston berlapis krom keras. Tahan aus dan umur panjang.

   3. Varian Operasi

     -- CP96S: Model standar akting ganda batang tunggal

     -- CP96SD (akhiran W): Aksi ganda batang ganda, kinerja anti-torsi yang sangat baik

     -- Akhiran -S: Cincin magnetik bawaan untuk sakelar magnetik

   4. Sistem Bantalan: Bantalan udara + penyangga komposit karet, cocok untuk bersepeda kecepatan tinggi 50~1000mm/s.

   5. Kekakuan Tinggi: Tutup ujung mesin presisi, defleksi batang piston kecil, ketahanan beban offset yang kuat.

   6. Alur Sensor: Slot khusus untuk sakelar magnetik seri M9B, A93.

   7. Dapat dipertukarkan: dimensi standar ISO15552, kompatibel dengan aksesori seri SE, SAI, DNC.

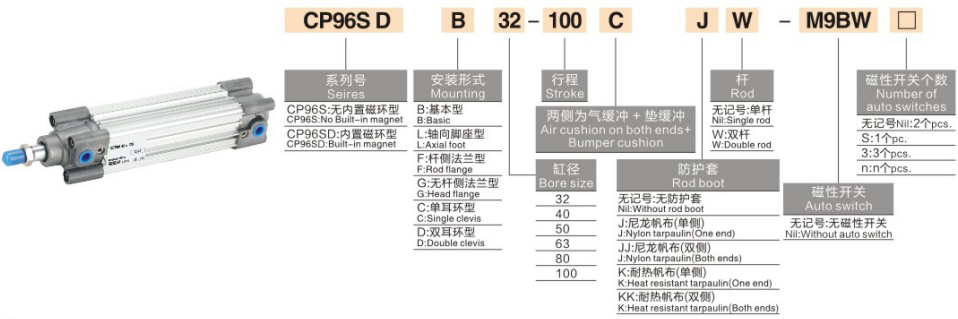

Aturan Pengkodean Model Lengkap

   1. Contoh Model：CP96SB40-100W-S

   2. Contoh Pesanan Standar

     -- CP96SB50-200-S: Bore50, stroke200, batang tunggal, tipe dasar dengan magnet

     -- CP96SF63-150W: Bore63, stroke150, batang ganda, dudukan flensa sisi batang

Spesifikasi Teknis Inti

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

Jenis Pemasangan & Model Turunan

   1. Opsi Pemasangan

     -- Dasar, dudukan kaki, flensa depan/belakang, clevis tunggal/ganda.

   2. Deret Derivatif Utama

     -- CP96S / CP96SD: Model batang tunggal & batang ganda

     -- CP96SK: Silinder khusus suhu tinggi

     -- CP96SR: Batang piston baja tahan karat untuk lingkungan korosi ringan

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong yang dibutuhkan, sisakan margin keamanan ≥50%; memprioritaskan CP96S untuk kecepatan tinggi & permintaan kebisingan rendah.

   2. Konfirmasi pukulan: Tambahkan margin keamanan 10~20mm; stroke standar maks 800mm, disesuaikan hingga 2000mm.

   3. Pencocokan konfigurasi

     -- Umpan balik posisi: Pilih model magnet -S dengan sakelar magnetik M9B/A93;

     -- Pemasangan: Pemasangan kaki L untuk beban berat horizontal; Flensa F untuk pemasangan vertikal;

     -- Lingkungan khusus: Pilih CP96SK untuk suhu tinggi, CP96SR untuk kondisi korosif.

Ringkasan Satu Kalimat

     Silinder batang pengikat SOLH CP96S ISO15552 dilengkapi dengan bantalan udara & karet ganda, kebisingan rendah berkecepatan tinggi, kapasitas beban anti-offset yang kuat, aktuator linier tugas berat yang ideal untuk peralatan otomasi ekspor frekuensi tinggi.
