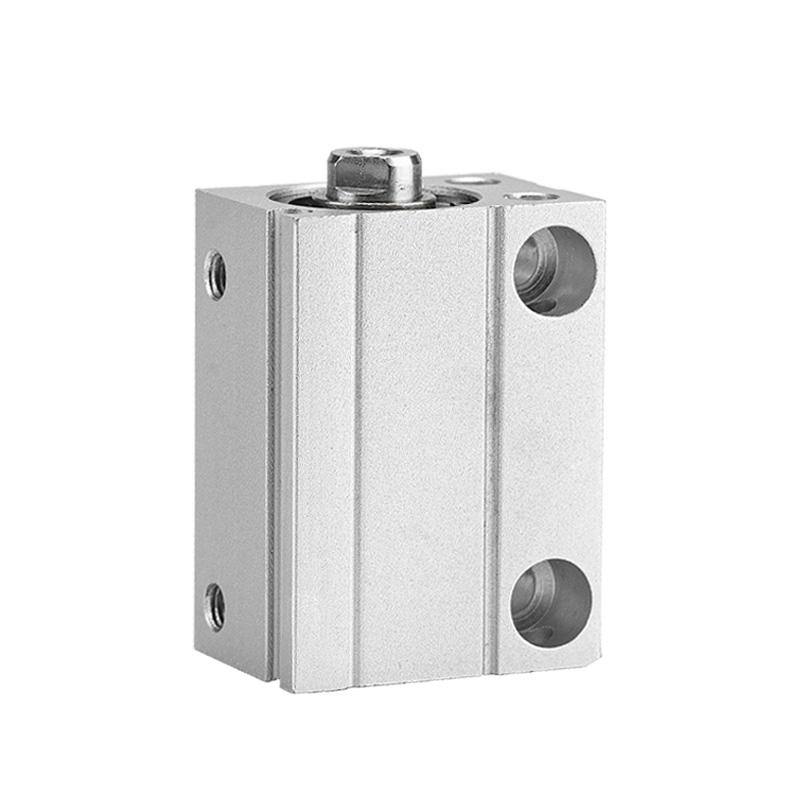

Silinder dudukan bebas ultra-mini seri SOLH CDUJB dirancang untuk peralatan dengan ruang pemasangan terbatas. Dibandingkan dengan seri CU standar, panjang keseluruhan berkurang sebesar 64% dan volume berkurang sebesar 70%. Bodi persegi yang ringkas memungkinkan pemasangan langsung multi-permukaan tanpa braket. CDUJB dilengkapi dengan magnet bawaan untuk deteksi posisi. Diadopsi secara luas dalam elektronik 3C, instrumen medis, dan otomatisasi presisi semikonduktor.
|
Model |
Fitur |
Aplikasi |
| CUJB |
Tanpa cincin magnet, tidak ada pemasangan sensor |
Beban lampu mikro berbiaya rendah tanpa umpan balik posisi |
| CDUJB |
Magnet bawaan, kompatibel dengan sakelar CMSH/DMSH, D-M9BV |
Otomatisasi memerlukan sinyal posisi kayuhan |
| CDUJS |
Versi bersih, bahan bebas tembaga |
Perangkat medis, ruang bersih semikonduktor |
-Bodi persegi Super kompak, cocok untuk tata letak padat dan jig tertanam;
- Lubang pemasangan multi-sisi di bagian bawah, samping dan ujung, pasang dari orientasi apa pun;
-Magnet bawaan (CDUJB), slot sensor ganda untuk mendeteksi posisi memanjang/menarik;
- Pelat pelindung magnetik MU-S025 opsional untuk menghindari interferensi timbal balik untuk silinder yang tersusun rapat;
-- Bantalan ujung karet opsional untuk mengurangi benturan pada benda kerja kecil;
-Desain bebas tembaga CDUJS menghindari pengendapan logam untuk lingkungan yang bersih.

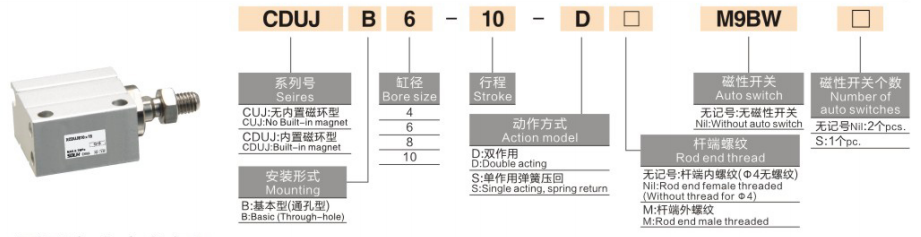

1. Contoh: CDUJB8×15D-M
-- CDUJB: Kode seri (C = magnet internal; CUJB = non-magnet)
-- 8: Ukuran lubang (mm):4,6,8,10,12,16,20
-- 15: Panjang goresan (mm)
-- D: Akting ganda; S: Pengembalian musim semi akting tunggal
-- M: Batang ulir eksternal; Tidak ada tanda = utas internal; φ4/φ6 tanpa ulir batang
|
Parameter |
Spesifikasi |
| Ukuran Lubang |
4,6,8,10,12,16,20mm |
| Pukulan Standar |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Tipe Akting |
Akting ganda (utama), akting tunggal pegas kembali |
| Tekanan Operasi |
Akting ganda:0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8) ; Akting tunggal: 0,35~0,7MPa (φ4) |
| Tekanan Bukti |
1,0 MPa |
| Kisaran Suhu |
Non-magnet: -10~70℃; Versi magnet: -10~60℃ |
| Kecepatan Piston |
50~500mm/detik |
| Bantalan |
Tidak ada bantalan/penyangga karet opsional |
| Utas Pelabuhan |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Pelumasan |
Operasi bebas minyak |
| Toleransi Stroke |
±0,5mm |
|
Lubang (mm) |
Luas (mm²) |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Aplikasi Khas
- Jig mikro elektronik 3C, transportasi chip, penyisipan konektor;
- Pemrosesan sampel peralatan medis, mekanisme pendorong mikro;
- Penempatan wafer semikonduktor, aktuator miniatur ruangan bersih;
-- Penghenti otomasi, penjepitan dan pemosisian pukulan pendek.
⚠️ Pengingat Seleksi
-- Tidak cocok untuk beban offset samping yang berat; tambahkan pemandu jika ada gaya lateral.
- Pelat pelindung magnetik diperlukan ketika beberapa silinder dipasang berdampingan.
SOLH CDUJB silinder pneumatik pemasangan bebas ultra kompak memungkinkan pemasangan tanpa braket multi-arah, aktuator linier mikro yang ideal untuk otomatisasi presisi ruang terbatas di industri 3C, medis, dan semikonduktor.
