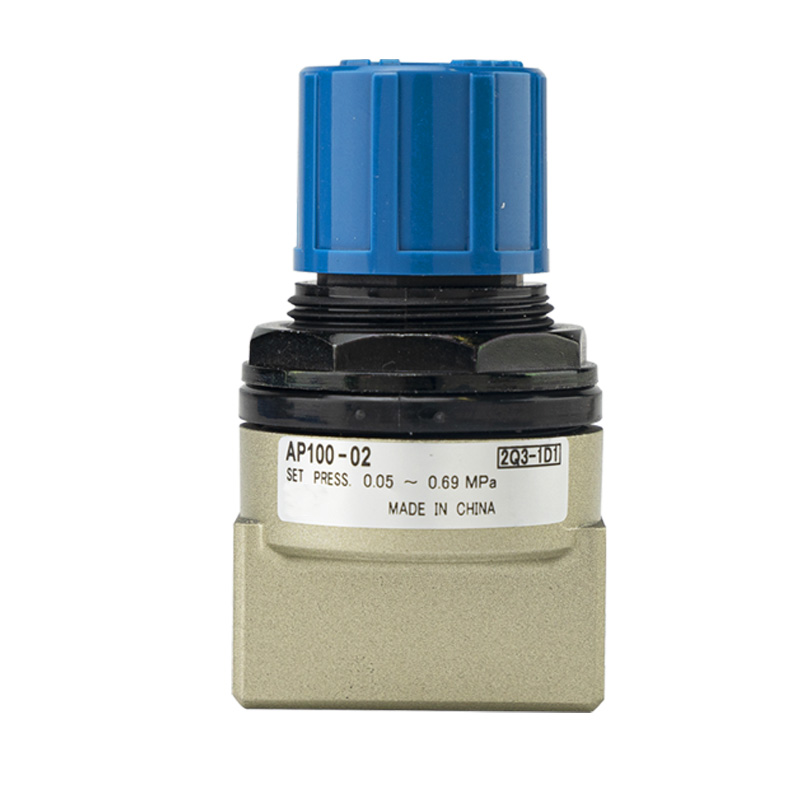

Katup Pelepas Tekanan Kompak Seri AP100

Merek:SOLH oleh Richge Technology (睿其格科技)

Penentuan Posisi Produk

     Seri AP100 adalah katup pelepas kompak pegas kerja langsung untuk sirkuit pneumatik mini. Secara otomatis mengeluarkan udara berlebih untuk menstabilkan tekanan sistem setelah tekanan melebihi nilai yang telah ditetapkan. Menampilkan ukuran mini dan penyetelan tekanan yang mudah, ini berfungsi sebagai perlindungan tekanan berlebih dan komponen kontrol tekanan batas atas untuk peralatan pneumatik kompak.

Struktur & Prinsip Kerja

     --Struktur: Desain bantuan pegas balik langsung tanpa kontrol pilot

     --Logika kerja Keadaan tertutup: Tekanan sistem lebih rendah dari nilai yang ditetapkan Keadaan terbuka: Tekanan sistem mencapai atau melebihi nilai yang ditetapkan, udara dibuang ke keadaan sekitar Keadaan reset: Katup menutup kembali ketika tekanan turun di bawah ambang batas yang telah ditetapkan

     --Perakitan mekanis sederhana yang terdiri dari kenop penyesuaian, pegas dan spul

     --Pengingat: Tidak disertifikasi sebagai katup pengaman standar JIS, hanya untuk pengaturan tekanan dan kontrol tekanan berlebih di sirkuit

Fitur Utama Inti

1. Unit Tunggal Ringan Ultra-Kompak

     Dimensi keseluruhan 69×40mm, berat bersih hanya 0,12kg. Desain bodi tunggal yang independen mendukung pemasangan langsung, sangat cocok untuk tata letak peralatan yang sempit dan tertanam.

2. Kenop Penyesuaian Bebas Alat yang Dapat Dikunci

     Kenop atas berwarna biru mewujudkan pengaturan tekanan langsung tanpa alat tambahan. Struktur penguncian mencegah perubahan tekanan yang tidak diinginkan yang disebabkan oleh getaran atau kesalahan pengoperasian untuk pengoperasian jangka panjang yang stabil.

3. Rentang Tekanan Ganda yang Dapat Disesuaikan & Aliran Relief Tinggi

     Kisaran model standar yang dapat disesuaikan: 0,05–0,69MPa Versi X201 tekanan rendah: 0,02–0,2MPa Tekanan kerja maksimum yang diijinkan mencapai 1,0MPa; saluran aliran internal yang besar memastikan pelepasan tekanan yang cepat.

4. Opsi Benang Beragam & Pemasangan Fleksibel

     Ukuran port yang tersedia: 1/8"(01), 1/4"(02) Standar ulir yang dapat disesuaikan: Rc, NPT, ulir G Dua cara pemasangan: pemasangan ulir langsung atau pemasangan braket Penandaan IN/OUT yang jelas memastikan pemasangan aliran udara searah.

5. Tahan Korosi & Umur Panjang Yang Stabil

     Badan katup paduan aluminium die-cast dengan toleransi suhu yang luas dari -5℃ hingga +60℃. Dirancang untuk udara bertekanan kering, pengoperasian bebas pelumasan menurunkan biaya perawatan.

Tabel Spesifikasi Teknis

Definisi Kode Model

Contoh: AP100-02-B-N

     --AP100: Seri dasar produk

     --01/02: Dimensi port yang sesuai

     --B: Dilengkapi dengan braket pemasangan; kosong = tanpa tanda kurung

     --N: utas NPT; kosong = utas Rc standar; F = G benang

     --Suffix X201: Versi penyesuaian tekanan rendah

Skenario Aplikasi Khas

     Penyangga silinder dan posisi akhir penyerapan guncangan Perlindungan tekanan berlebih untuk pengatur tekanan hilir Jig kompak dan peralatan otomasi kecil untuk industri 3C, elektronik dan medis Penguncian batas tekanan atas untuk sirkuit udara pneumatik umum Uji laboratorium dan saluran pipa eksperimental yang memerlukan batas atas tekanan konstan。

Ringkasan Satu Kalimat

     Katup pelepas kompak independen AP100 mengintegrasikan penyesuaian kenop yang dapat dikunci, rentang penyesuaian 0,05–0,69MPa, dan struktur pemasangan langsung, yang merupakan solusi optimal untuk kontrol batas tekanan atas sistem pneumatik miniatur.
