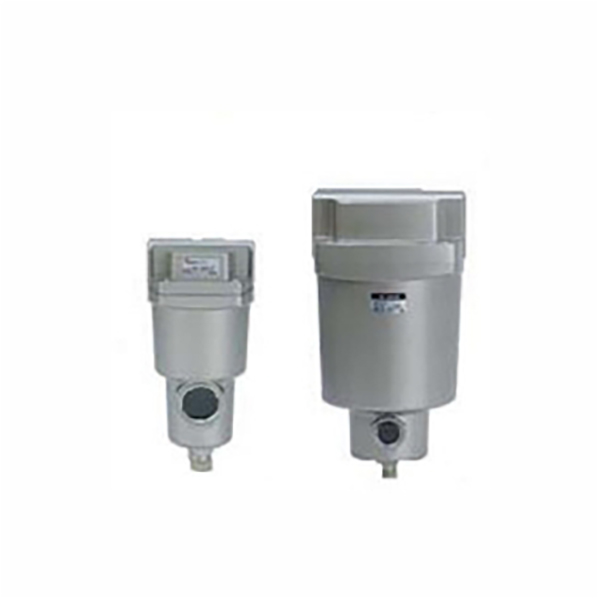

Filter Pemurnian Udara Terkompresi Seri AFF / AM (Jalur Utama)

Merek:SOLH oleh Teknologi Richge

Pemosisian Seri & Fungsi Inti

     AFF dan AM membentuk rakitan pemurnian sumber udara gabungan inti. AFF bertindak sebagai filter kasar utama untuk menghilangkan kotoran padat dan tetesan air yang terkondensasi, sedangkan AM adalah pemisah kabut oli presisi untuk menghilangkan aerosol oli mikro, meningkatkan kebersihan udara bertekanan, dan sepenuhnya melindungi aktuator pneumatik hilir.

  1. Filter Kasar Jalur Utama Seri AFF

     -- Presisi filtrasi: 1μm, tingkat penangkapan partikel 99% (ditingkatkan dari tingkat 3μm yang lama)

     -- Fungsi inti: Menghilangkan debu besar, serpihan karat, dan air kental dalam jumlah besar, efisiensi pemisahan air 99% sebagai filtrasi primer depan

     -- Standar kebersihan: ISO8573-1:2010 [4:7:4]

  2. Pemisah Kabut Oli Seri AM (Filter Halus)

     -- Presisi filtrasi: 0,1μm, tingkat penangkapan kabut minyak mikro 99% (ditingkatkan dari tingkat lama 0,3μm)

     -- Fungsi inti: Pemisahan kabut oli lengkap, konsentrasi sisa oli keluar ≤1mg/m³ (0,8ppm), sepenuhnya sesuai dengan persyaratan proses pelumasan bebas oli

     -- Standar kebersihan: ISO8573-1:2010 [2:7:3]

  3. Keuntungan Umum Bersama

     -- Penurunan tekanan sangat rendah ≤5kPa, hemat energi, kapasitas aliran meningkat 20% dibandingkan model konvensional

     -Mangkuk penyimpanan cairan baja tahan karat ringan, pengurangan berat maksimum hingga 52%

     - Pengingat pemeliharaan visual: indikator penyumbatan bawaan standar dengan cincin merah untuk menilai waktu penggantian filter; tutup ujung filter berkode warna untuk identifikasi model dengan cepat

     -- Desain kaskade modular, dapat dihubungkan secara serial dengan filter ultra-halus AMD / AMH untuk memenuhi kebutuhan udara ultra-bersih multi-kelas

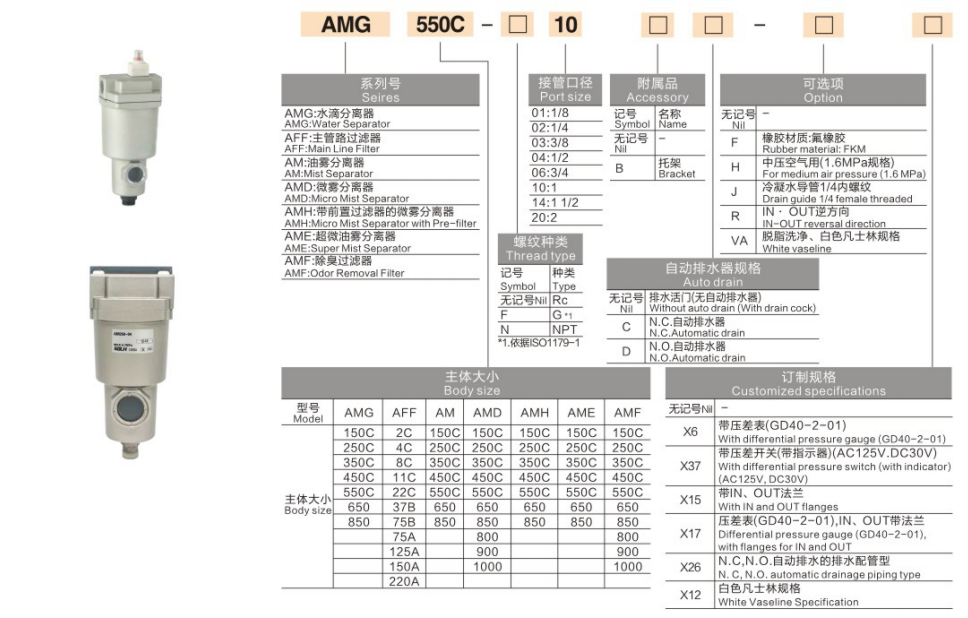

Aturan Penamaan Model Lengkap

 1. Contoh Model: AFF40-04; AM50-10D

  2. Contoh Pesanan Standar

     -- Filter kasar AFF, port 1/2", pengurasan otomatis: AFF40-04D

     -- Pemisah kabut oli AM, port 1", pengurasan otomatis: AM50-10D

     -- Aliran tinggi 7000 L/mnt, port 1,5": AM70D-14

Spesifikasi Teknis Universal (Kondisi Uji Standar: 0,7MPa, 20℃)

  1. Parameter Umum Umum

     -- Media yang berlaku: Udara bertekanan (pra-filter ≥40μm diperlukan di bagian hulu)

     -- Kisaran tekanan pengoperasian: 0,1~1,0 MPa; tekanan tahan ledakan 1,5 MPa

     -- Suhu lingkungan pengoperasian: -5 ~ 60℃ (tidak ada pembentukan es di dalam mangkuk)

     -- Konfigurasi pembuangan: Pembuangan manual sebagai standar; tiriskan otomatis opsional melalui akhiran -D

  2.Tabel Parameter Aliran & Dimensi Seri Lengkap

Pedoman Seleksi Langkah demi Langkah

  1. Skema Pencocokan Tingkat Filtrasi

     -- Sirkuit pneumatik umum biasa: AFF (filter kasar 1μm) → pengatur tekanan → pelumas

     -- Peralatan otomatisasi presisi bebas oli: AFF → AM (pemisah kabut oli 0,1μm) → peralatan terminal

     - Proses semikonduktor / optik dengan kebersihan sangat tinggi: AFF → AM → AMD (filter ultra-halus 0,01μm)

  2. Perhitungan Margin Aliran

     -- Pilih model dengan aliran terukur 1,2~1,5 kali lebih tinggi dari total konsumsi udara maksimum sistem; aliran yang kelebihan beban akan secara drastis mengurangi efisiensi filtrasi dan meningkatkan kehilangan tekanan.

  3. Pemilihan Mode Pembuangan

     -- Produksi berkelanjutan tanpa pengawasan selama 24 jam, hasil kondensat tinggi: pilih versi pengurasan otomatis -D

     -- Peralatan frekuensi rendah intermiten: tipe pembuangan manual standar memadai

  4. Prinsip Pencocokan Pelabuhan

     -- Ukuran port filter yang konsisten dengan diameter pipa utama; hindari mengurangi/menambah diameter untuk mencegah penurunan tekanan ekstra.

Skenario Aplikasi Industri yang Khas

     - Otomatisasi industri umum: peralatan mesin CNC, silinder udara, katup solenoid, pembuangan air & oli ujung depan

     -- Manufaktur makanan & farmasi: sumber udara bersih bebas minyak untuk menghindari kontaminasi produk

     -- Bengkel elektronik & pelapisan 3C: menghilangkan kabut oli untuk mencegah cacat pelapisan permukaan dan polusi komponen presisi

     -- Sistem pasca-perawatan kompresor udara: dialirkan dengan pengering udara berpendingin / adsorpsi untuk meningkatkan kemurnian udara secara keseluruhan

Perbandingan Performa: AFF VS AM

Ringkasan Satu Kalimat

     Filter kasar jalur utama SOLH AFF 1μm dan pemisah kabut oli AM 0,1μm membentuk unit pemurnian udara kaskade modular dengan rentang aliran penuh 300~14500 L/mnt, indikator penyumbatan visual, dan pengurasan otomatis opsional, mematuhi standar ISO8573-1 untuk perawatan sumber udara bebas minyak pneumatik, makanan, medis, elektronik, dan penyemprotan umum.
