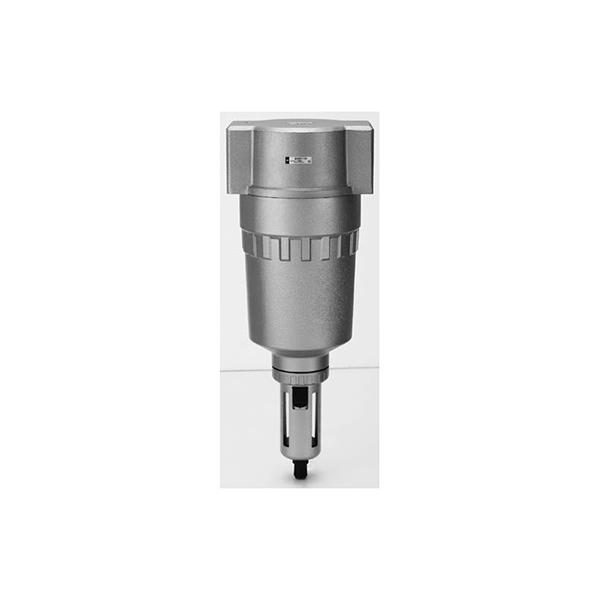

Filter Udara Aliran Tinggi Kapasitas Besar Seri AF800 / AF900

Merek:SOLH oleh Teknologi Richge

Ikhtisar Produk

     SOLH AF800 dan AF900 adalah filter udara pipa utama industri kaliber besar berkapasitas tinggi, dimensi & kinerja penuh yang dapat dipertukarkan dengan AF800/AF900 asli SMC. Dirancang untuk sumber udara utama kompresor udara, seluruh lini produksi pasokan udara terpusat, dan sistem pneumatik aliran tinggi pulau multi-katup. Berbeda dari unit layanan udara terpisah kecil AF200/300/400, unit ini memiliki saluran aliran berukuran besar, aliran pengolahan ultra-tinggi, dan mangkuk penampung air berkapasitas besar.

     Ini secara sentrifugal memisahkan kotoran air, karat dan debu yang terkondensasi di dalam udara bertekanan, sepenuhnya melindungi katup solenoid hilir, silinder, ejektor vakum, dan aktuator pneumatik besar, sehingga sangat mengurangi tingkat kegagalan seluruh jalur pneumatik.

Dua spesifikasi lengkap:

   1.  AF800: Aliran sedang besar, port G1¼ / G1½ (1,25 / 1,5 inci)

   2.  AF900: Filter pipa utama ekstra besar, port G2 (2 inci)

     Aksesori opsional: Pengurasan manual / pengurasan otomatis pelampung, elemen filter multi-kelas, mangkuk PC transparan / mangkuk logam tahan ledakan. Sangat cocok dengan kelompok peralatan mesin, lini produksi baterai litium, bengkel pengecatan, dan peralatan kimia lengkap dengan permintaan sumber udara berdaya tinggi.

Aturan Pengodean Model Lengkap

   Format kode pesanan lengkap: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Kode seri untuk filter udara aliran tinggi berkapasitas besar

    2. F12 / F16 / F20: Ukuran ulir port

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Akhiran tengah: Tipe saluran

     -- Kosong: Pembuangan manual standar

     -- AD47: NC penguras otomatis pelampung yang biasanya tertutup (untuk mangkuk PC, tidak ada kebocoran udara setelah peralatan dimatikan)

     -- AD48-6: TIDAK ADA pengurasan otomatis pelampung yang biasanya terbuka (untuk mangkuk logam nilon, drainase otomatis terus menerus)

   4. Akhiran akhir: Pilihan bahan mangkuk air

     -- Kosong: Mangkuk PC transparan standar + penutup pelindung anti-tabrakan logam

     -- M: Mangkuk logam tahan karat dengan jendela observasi ketinggian cairan (untuk lingkungan luar ruangan yang berdebu, berminyak, dan keras)

     -- MG: Mangkuk logam dengan pengukur level cairan bawaan untuk pengamatan volume air jarak jauh

   5. Presisi elemen filter dapat disesuaikan:

     -- Standar 5μm; opsional presisi tinggi 2μm, filter kasar 10/20/40/70/100μm

Tabel Spesifikasi Teknis Inti Universal

Struktur Internal & Prinsip Kerja Filtrasi

  1. Tahap 1: Struktur Panduan Pemisahan Air Sentrifugal

     -- Aliran udara berputar dengan kecepatan tinggi sepanjang arah singgung; gaya sentrifugal melemparkan air kental cair, tetesan minyak, dan partikel karat besar ke dinding bagian dalam mangkuk, yang mengendap di dasar mangkuk secara gravitasi. Lebih dari 95% polutan cair telah dipisahkan terlebih dahulu untuk mengurangi beban elemen filter dan memperpanjang siklus penggantian.

  2. Tahap 2: Elemen Filter Serat Multi-Lapisan

     -- Udara terkompresi setelah dehidrasi sentrifugal melewati kartrid filter serat multi-lapis untuk mencegat debu padat kecil dan partikel aerosol minyak halus. Versi presisi tinggi 2μm menyediakan sumber udara ultra-bersih untuk katup proporsional presisi dan sirkuit vakum.

  3. Partisi Penyekat Percikan Air Terpasang Di Atas Mangkuk

     --  Mengisolasi air yang mengendap di bagian bawah untuk menghindari masuknya kembali air cair melalui aliran udara ke pipa udara bersih.

  4. Mangkuk Air + Rakitan Saluran Pembuangan yang Dapat Dilepas

     Katup pembuangan terintegrasi di bagian bawah dengan dua solusi drainase:

     -- Pembuangan manual: Tekan tombol bawah untuk membuang air yang terkumpul secara manual

     -- Pengurasan otomatis terapung: Pengapung naik ketika air mencapai ambang batas untuk membuka drainase secara otomatis, pengoperasian tanpa pengawasan untuk jalur produksi berkelanjutan

   5. Tubuh Utama Paduan Aluminium Anodized Keras

     - Saluran aliran lurus besar dengan hambatan aliran udara sangat rendah, pasokan udara stabil tanpa penurunan tekanan yang jelas pada kondisi penuh

     -- beban aliran besar; perawatan permukaan anti-minyak dan anti-korosi.

Panduan Pemilihan Aksesori & Bahan Opsional

   1. Tiga Pilihan Mangkuk Air

   1.1 Mangkuk PC transparan standar (default pabrik)

     -- Keuntungan: Pengamatan ketinggian air visual secara real-time, dilengkapi dengan cangkang anti-tabrakan logam untuk mencegah kerusakan akibat sisa besi bengkel. Cocok untuk jalur produksi otomatis biasa dalam ruangan kering.

   1.2 Mangkuk pelindung logam nilon (akhiran M)

     - Keuntungan: Ketahanan benturan tinggi, cairan pemotongan & tahan cuaca UV, tidak ada risiko retak rapuh. Ideal untuk lukisan berminyak berdebu dan peralatan mesin bersuhu tinggi dalam kondisi kerja yang keras.

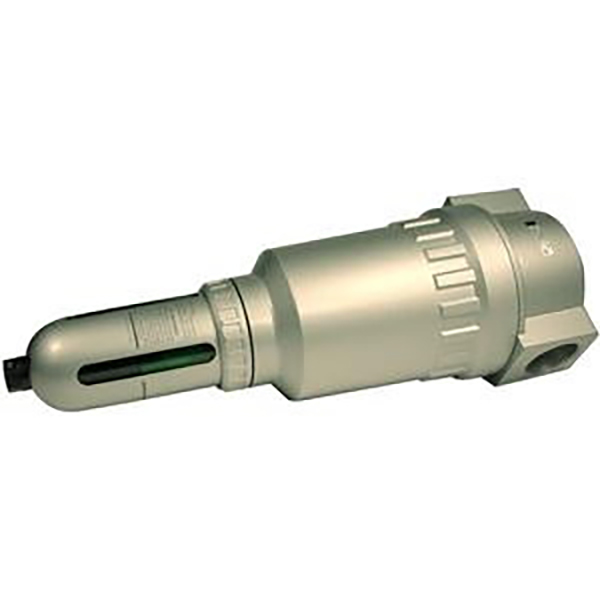

   1.3 Mangkuk logam dengan pengukur level cairan (akhiran MG)

     -- Jendela pengamatan eksternal pada badan logam, volume air yang dapat dibaca untuk lingkungan tahan ledakan tertutup berpelindung cahaya, lebih disukai untuk bengkel kimia dan tahan ledakan.

   2. Tabel Perbandingan Dua Model Pembuangan Otomatis

  3. Panduan Pemilihan Presisi Elemen Filter

     -- Filter standar 5μm: Universal untuk sebagian besar peralatan mesin, silinder, dan katup solenoid, kinerja biaya terbaik

     -- Filter presisi tinggi 2μm: Ejektor vakum, regulator proporsional presisi, sirkuit udara bersih untuk lini produksi elektronik 3C

     -- Filter kasar 10~100μm: Pra-filter primer pada saluran keluar kompresor udara untuk melindungi komponen sumber udara presisi hilir

Keunggulan Kompetitif Produk Inti

   1. Resistansi aliran ultra-rendah lubang besar

     -- Badan katup lurus 1,25/1,5/2 inci dengan penampang aliran jauh lebih besar daripada seri AF kecil. Redaman tekanan minimal selama aksi sinkron pulau multi-silinder dan multi-katup, daya dorong keluaran stabil untuk semua peralatan.

   2. Ruang penyimpanan air berkapasitas besar

     -- Mangkuk volume besar berukuran 45cm³ mengurangi frekuensi drainase yang sering, cocok untuk filtrasi terpusat pada pipa utama kompresor udara.

  3. Cakupan penuh untuk kondisi kerja yang berat

     -- Pilihan gratis mangkuk PC / logam tahan ledakan transparan, berlaku untuk lingkungan dalam ruangan, luar ruangan, pengecatan berdebu, dan tahan ledakan bahan kimia.

  4. Solusi sumber udara lengkap yang cocok

     -- Dapat digabungkan dengan pengatur tekanan aliran besar AR800/AR900 dan pelumas kabut oli AL800/AL900 untuk membentuk rakitan layanan udara berkapasitas besar dua unit / AC tiga unit AFC, unit pemrosesan sumber udara utama yang lengkap.

  5. Sepenuhnya dapat dipertukarkan dengan merek impor

     - Dimensi pemasangan, spesifikasi ulir, dan ukuran elemen filter yang konsisten dengan merek utama internasional. Penggantian langsung untuk renovasi pipa utama kompresor udara tanpa memodifikasi pipa atau braket.

  6. Perawatan rendah & umur panjang

     -- Pra-pemisahan sentrifugal memperlambat kecepatan kontaminasi elemen filter; kartrid filter dapat dibongkar, dibersihkan, dan digunakan kembali untuk mengurangi biaya penggantian bahan habis pakai.

Solusi Pencocokan Sumber Udara Lengkap Standar

  1. Solusi 1: Jalur Produksi Tugas Berat Perakitan 3 Unit Sumber Udara Utama

     -- Saluran keluar kompresor udara → Filter AF900-F20 + Regulator AR900 + Pelumas AL900 (unit tiga bagian AC900) → Cabang pipa utama nilon PA → Pulau katup 4V, silinder meja putar MSQ, konsol pengoperasian kaki 4F di setiap stasiun

  2. Solusi 2: Rakitan Dua Unit Bebas Minyak untuk Baterai Lithium & Lokakarya Pengecatan Tahan Ledakan

     -- Pipa utama kompresor udara → Filter mangkuk logam AF800-F16 + regulator AR800 (dua unit AFC800, lepaskan pelumas) → Katup solenoid tahan ledakan 50-VFE/50-VPE + stasiun pegangan ejektor vakum ZU

  3. Solusi 3: Pasokan Udara Terpusat untuk Kelompok Peralatan Mesin Kecil

     -- Filter aliran tinggi AF800-F12 (G1¼) → Pipa utama PU/PA multi-arah yang memasok beberapa peralatan mesin dengan katup kaki 3F, silinder standar SC, dan senapan angin C110

Skenario Aplikasi Industri yang Khas

     - Cluster peralatan mesin CNC yang besar, sumber udara utama peralatan stamping & memukau yang berat

     - Lapisan baterai lithium, jalur produksi otomatis tahan ledakan perakitan sel

     - Bengkel pengecatan kendaraan lengkap, tinta & debu tahan ledakan

     - Jalur pengemasan besar, penyortiran logistik pasokan udara terpusat multi-stasiun

     - Kontrol otomatis katup pipa kimia, minyak & gas yang mendukung peralatan pneumatik lengkap

     -- Pra-filter primer pada saluran masuk ruang kompresor udara untuk melindungi komponen sumber udara presisi hilir

Catatan Spesifikasi Seleksi & Pengoperasian

  1. Aturan Pemilihan Aliran

     -- Jika total konsumsi udara silinder dan pulau katup pada satu pipa melebihi 6000 L/mnt, AF800 harus dipilih; lebih dari 12000 L/mnt pilih AF900. AF200/300 kecil tidak dapat menahan aliran tinggi, menyebabkan penurunan tekanan yang parah dan daya dorong silinder tidak mencukupi.

  2. Garis Merah Pemilihan Mangkuk

     - Pengecatan, pemotongan lingkungan berminyak cairan, udara terbuka luar ruangan dan area tahan ledakan dilarang menggunakan mangkuk transparan PC standar. Harus beralih ke versi logam M/MG untuk menghindari bahaya keselamatan yang disebabkan oleh retak dan kebocoran air setelah benturan.

  3. Aturan Wajib untuk Sirkuit Vakum

     - Lini produksi penyedot debu hanya mengadopsi perakitan dua unit AFC (tanpa pelumas). Pelumas kabut oli AL tidak dapat dihubungkan secara seri, untuk mencegah oli pelumas menghalangi nozel ejektor vakum ZU/ZB.

  4. Standar Arah Pemasangan

     -- Panah aliran udara masuk/keluar tercetak di atas badan katup, pasang dengan ketat mengikuti arah saluran masuk udara panah; mangkuk air harus menghadap vertikal ke bawah untuk memastikan pengendapan dan pengumpulan air yang terkondensasi secara normal.

  5. Persyaratan Siklus Pemeliharaan

     -- Mangkuk PC: Periksa akumulasi air setiap hari; model pengurasan otomatis memeriksa gangguan pelampung setiap minggu

     -- Elemen filter standar 5μm: Bersihkan setiap 30 hari, ganti setiap 15 hari dalam kondisi debu berat

     -- Elemen filter presisi tinggi 2μm: Ganti setiap 15 hari

     -- Sebelum perawatan: Tutup katup penutup manual HSV utama depan, buang sisa tekanan pipa sebelum melepaskan mangkuk dan kartrid filter

Ringkasan Satu Kalimat

     SOLH AF800/AF900 filter udara pipa utama berkapasitas besar mengadopsi struktur pra-pemisahan sentrifugal dengan aliran ultra-tinggi 12000~20000 L/mnt, saluran pelampung otomatis opsional dan mangkuk air transparan/logam tahan ledakan, cocok dengan AR/AL800/900 untuk membentuk unit layanan udara lubang besar yang lengkap sebagai peralatan pemisahan kelembaban & pengotor utama untuk saluran utama kompresor udara, baterai litium, pengecatan, dan sistem pasokan udara terpusat peralatan mesin berat.
