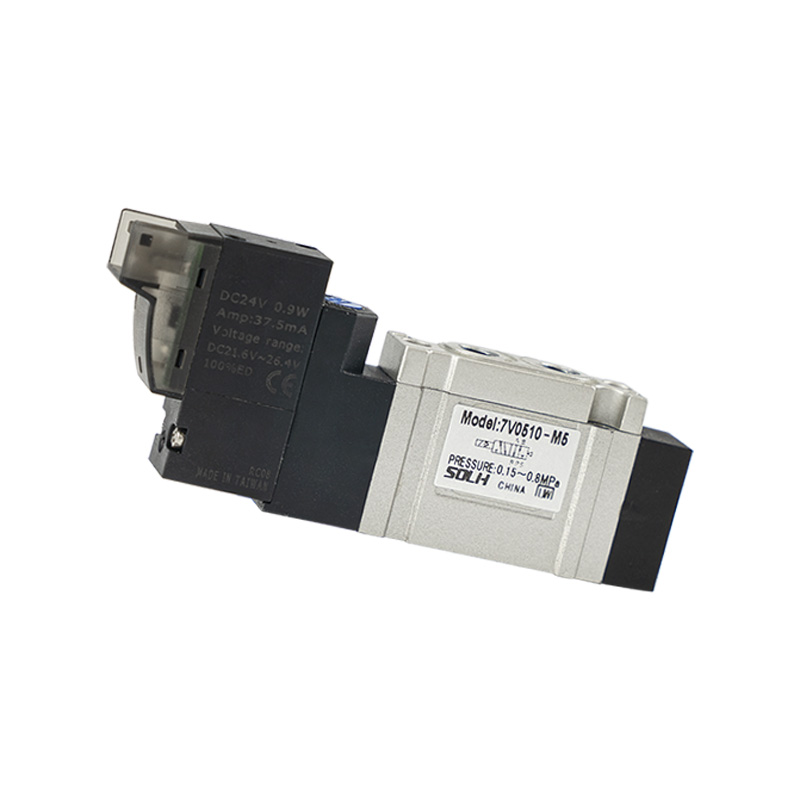

Pilot Kompak Seri 7V Dioperasikan Katup Solenoid 5/2 & 5/3

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri SOLH 7V adalah katup solenoid terarah yang dioperasikan pilot kompak yang mencakup fungsi 5/2 arah dan 5/3 arah, dirancang khusus untuk sirkuit pneumatik standar umum. Mengadopsi struktur pembuangan terpusat internal dengan saluran aliran yang dioptimalkan, mesin ini menghasilkan kapasitas aliran besar yang luar biasa, respons peralihan yang cepat, dan konsumsi daya yang rendah. Ini dapat digunakan sendiri atau dirakit menjadi bank katup berjenis untuk kontrol terpusat beberapa silinder.

Struktur Inti & Klasifikasi Fungsional

 1. Definisi Fungsi Pelabuhan & Posisi：

   1.1  Katup Solenoid 5/2 Arah：1 saluran masuk P, 2 port kerja A/B, 2 port pembuangan R/S

     -- 10 akhiran: Pegas solenoid tunggal koil tunggal kembali

     -- 20 akhiran: Tipe kait solenoid ganda koil ganda

   1.2 5/3 Way Double Coil Solenoid Valve (3 fungsi inti tengah)

     -- 30C Tengah Tertutup: Semua port tersegel sepenuhnya pada posisi tengah untuk mengunci tekanan silinder untuk penahan penjepit

     -- Knalpot Tengah 30E: A & B terhubung ke R/S knalpot untuk melepaskan tekanan sisa dengan aman

     -- Pasokan Tekanan Pusat 30P: P terhubung ke A dan B, kedua sisi silinder menjaga tekanan udara

  2. Fitur Penggerak & Struktural

     - Tipe Penggerak: Desain yang dioperasikan pilot, tekanan pengaktifan rendah, respons ultra-cepat, dan keluaran aliran besar

     -- Knalpot terpusat internal: Udara pilot dikeluarkan secara merata melalui lubang pembuangan utama R/S, pipa bersih dan rapi tanpa knalpot pilot berserakan

Tabel Parameter Ukuran & Aliran Seri

Spesifikasi Teknis Umum Universal

     -- Kisaran Tekanan Pengoperasian: 0,15 ~ 0,8 MPa

     - Tekanan Uji Bukti: 1,2 MPa

    -- Suhu Pengoperasian: -20℃ ~ +70℃ (tidak ada lapisan es pada pasokan udara)

     -- Peralihan Waktu Respons: ≤50 ms

     -- Frekuensi Pengoperasian Maks: 5 Hz

     -- Konsumsi Daya Kumparan: DC = 0,7W; AC = 1,1VA

     - Opsi Tegangan Standar

        DC: 12V(P), 24V(B)

        AC: 110V(C), 220V(A)

     - Tingkat Perlindungan: tahan debu IP40

     -Bahan Badan Katup: Paduan aluminium die-cast

Aturan Penamaan Model Lengkap

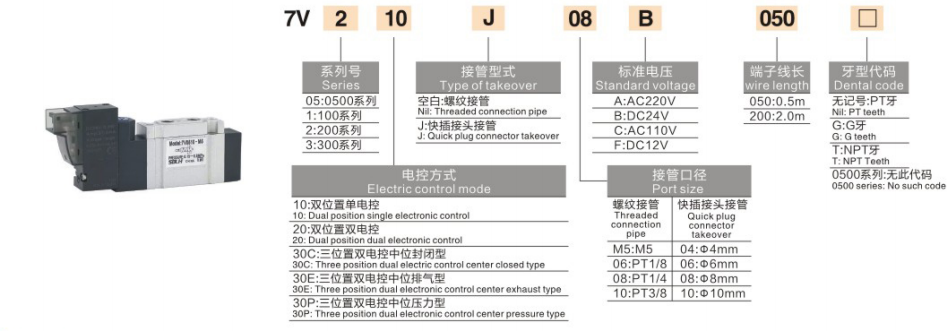

  1. Contoh Model: 7V210J08B050

     -- 7V: Kode seri untuk katup solenoid kompak 5/2 & 5/3 yang dioperasikan pilot

     -- 2: Kode ukuran (2 = seri 7V200, port 1/4")

     -- 10 / 20 / 30C/30E/30P: Fungsi sirkuit

        10=5/2 kumparan tunggal; 20=5/2 kumparan ganda; 30 seri = 5/3 tiga posisi

     -- J: Formulir koneksi port; J = pemasangan cepat push-in, kosong = port ulir standar

     -- 08: Kode ukuran port (08 = 1/4")

     -- B: Kode tegangan koil (B=DC24V, A=AC220V)

     -- 050 : Kode panjang kabel (050 = kabel 0,5 meter)

Model Referensi Standar Umum

  1. Seri Dua Posisi 5/2

     -- Pegas koil tunggal kembali: 7V110-06 (1/8", DC24V)

     -- Pengunci koil ganda: 7V220-08 (1/4", AC220V)

  2. Seri Tiga Posisi 5/3

     -- Penahan tekanan tertutup tengah: 7V130C-06

     -- Pelepasan tekanan buang tengah: 7V230E-08

     -- Port ganda tengah bertekanan: 7V330P-10

Keunggulan Produk Inti

  1. Peningkatan kinerja aliran tinggi

     - Desain streamline runner internal yang dioptimalkan, kapasitas aliran meningkat sekitar 30% dibandingkan dengan katup solenoid seri 4V tradisional, mewujudkan kecepatan ekstensi & retraksi silinder yang lebih cepat.

  2. Instalasi multi-arah yang fleksibel & opsi port ganda

     -- Mendukung pemasangan horizontal dan vertikal; dua mode koneksi: port ulir standar atau fitting push-in cepat untuk perakitan pipa cepat.

  3. Desain modular terintegrasi berjenis

     -- Kompatibel dengan dasar katup manifold multi-stasiun, beberapa katup ditumpuk bersama untuk menghemat ruang pemasangan kabinet dan menyederhanakan tata letak perpipaan udara utama.

  4. Kumparan daya ultra-rendah

     - Desain koil dengan watt rendah mengurangi pembentukan panas, cocok untuk kondisi kerja berenergi terus menerus dalam jangka panjang dengan konsumsi energi yang lebih rendah.

  5. Umur layanan yang sangat panjang

     - Kumparan internal dan struktur penyegelan yang presisi, kinerja stabil hingga jutaan siklus peralihan dengan perawatan minimal.

Ringkasan Satu Kalimat

     Katup solenoid kompak yang dioperasikan pilot SOLH 7V mencakup 5/2 koil tunggal/ganda penuh dan 5/3 tiga varian fungsi pusat dengan ukuran port lengkap M5~3/8", menampilkan aliran 30% lebih tinggi daripada seri 4V konvensional, konsumsi daya rendah dan desain manifold yang dapat ditumpuk sebagai katup kontrol arah universal untuk semua sirkuit pneumatik otomatis standar.
