Katup Solenoid Seri 5V | Katup Kontrol Pneumatik Daya Rendah Frekuensi Tinggi 5/2 & 5/3 Arah

Merek: SOLH oleh Richge Technology | Penggantian Penuh yang Kompatibel untuk Katup Solenoid Kelas Atas Seri AirTAC 5V

1. Ikhtisar Produk

     Seri SOLH 5V adalah katup solenoid terarah pneumatik 5 port kelas atas yang sepenuhnya dapat dipertukarkan dengan seri 5V asli AirTAC. Itu mencakup5/2 arah dua posisi Dan5/3 cara tiga posisi tipe fungsional. Mengadopsi struktur geser spul canggih dengan desain koil hemat energi berdaya rendah, ia memiliki masa pakai yang sangat lama, peralihan frekuensi tinggi yang stabil, dan tingkat kegagalan yang rendah. Dengan struktur knalpot pilot internal dan tingkat perlindungan IP65, ramah lingkungan kerja yang bersih seperti elektronik, makanan, dan perawatan medis. Digunakan secara profesional untuk kontrol bolak-balik silinder kerja ganda, ini adalah katup kontrol inti pilihan untuk sistem pneumatik otomatis berstandar tinggi.

  1.1 Definisi Port Inti & Fungsi

     • Konfigurasi 5-Port: P (saluran masuk udara utama), A/B (outlet kerja ganda), R/S (port pembuangan independen ganda)

     • 5/2 Arah Dua Posisi: Fungsi pembalikan satu arah, melengkapi ekstensi silinder dan kontrol siklus retraksi

     • 5/3 Arah Tiga Posisi: Dilengkapi dengan posisi netral tengah, penahan penahan silinder pendukung, pengatur tekanan, dan fungsi reset knalpot penuh

     • Aplikasi Inti: Khusus untuk kontrol operasi bolak-balik langkah penuh pada semua silinder pneumatik kerja ganda

2. Klasifikasi Produk Inti & Logika Fungsional

  2.1 Katup Solenoid Dua Titik 5/2 Arah

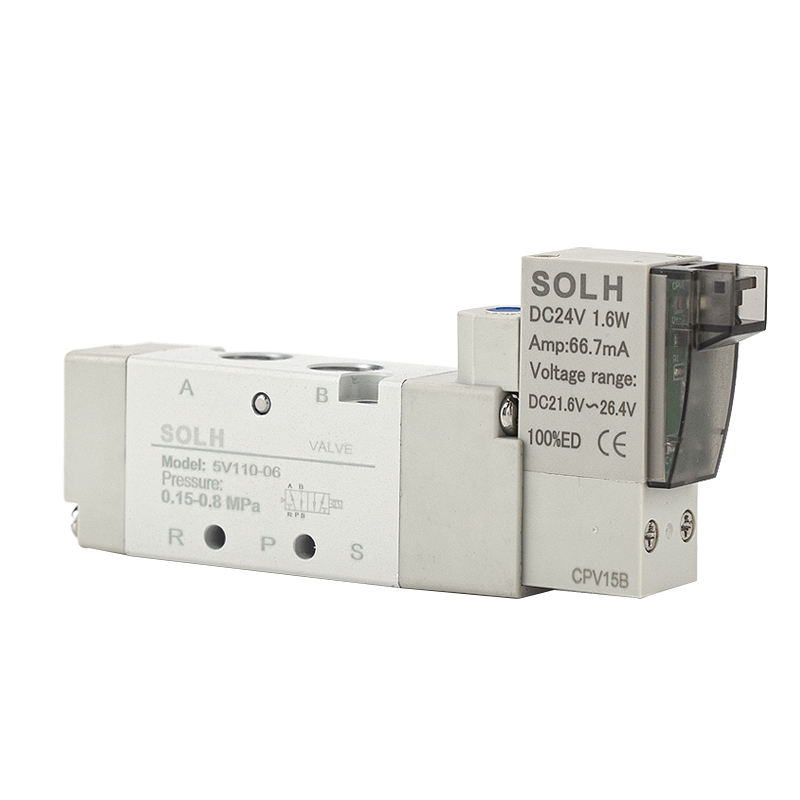

     • Kontrol Listrik Tunggal (5V110/210/310): Dialiri listrik untuk peralihan arah, pengaturan ulang pegas otomatis matikan, cocok untuk kontrol jog bolak-balik konvensional

     • Kontrol Listrik Ganda (5V120/220/320): Dialiri listrik untuk menyelesaikan aksi pembalikan, memori keadaan mati & penahan mandiri, cocok untuk kondisi kerja penguncian posisi jangka panjang

  2.2 Katup Solenoid Tiga Titik 5/3 Arah (Kontrol Listrik Ganda)

     Tiga fungsi netral pusat opsional untuk memenuhi beragam persyaratan proses di lokasi:

     • 30C (Tertutup Tengah): Port P posisi tengah tertutup, port A/B berkomunikasi dengan port pembuangan R/S, mewujudkan penghentian silinder dan menahan tekanan pada posisi langkah mana pun

     • 30E (Knalpot Tengah): Port P posisi tengah tertutup, port ganda A/B habis sepenuhnya, silinder direset dengan cepat tanpa tekanan sisa

     • 30P (Penahan Tekanan Sentral): Port P posisi tengah berkomunikasi dengan port A/B, port pembuangan R/S tertutup, menjaga tekanan pipa sistem tetap stabil

3. Model Arus Utama, Parameter Kaliber & Aliran

4. Parameter Teknis Inti

5. Interpretasi Cepat Pengkodean Model

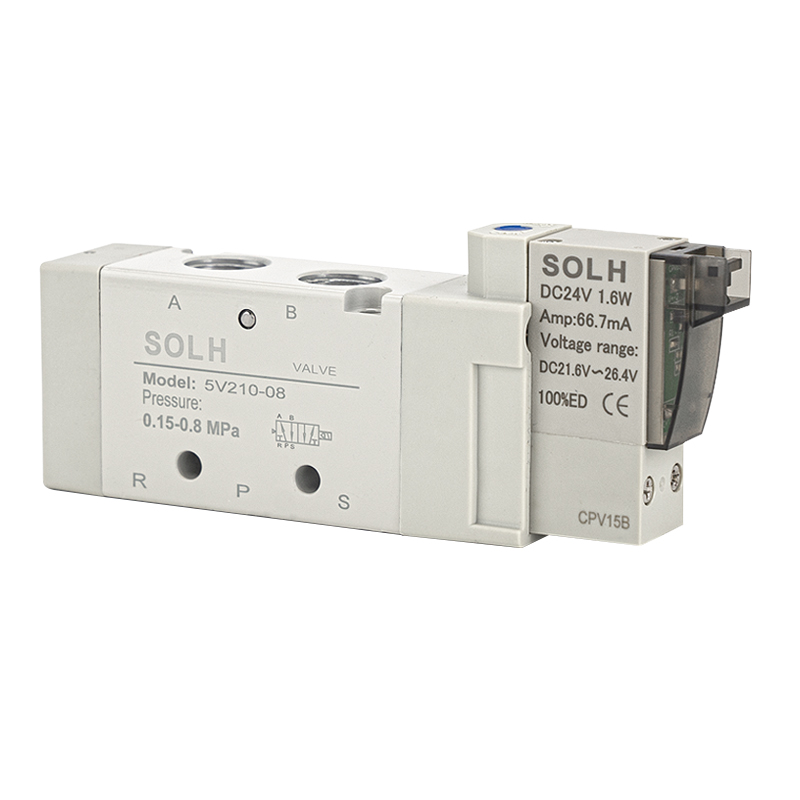

     Mengambil 5V210-08 DC24V sebagai contoh standar

     • 5V: Kode seri untuk katup solenoid pneumatik posisi 5-port 2/3

     • 2: Spesifikasi seri 200, sesuai dengan kaliber mainstream G1/8 & G1/4

     • 10: Kontrol listrik tunggal tipe 2 posisi;20 = tipe kontrol listrik ganda;30C/E/P = Tipe fungsional pusat 3 posisi

     • 08: Antarmuka kaliber G1/4;06 = G1/8;M5 = benang mikro M5

     • DC24V: Nilai tegangan;B singkatan dari DC24V,A singkatan dari AC220V, tersedia beberapa opsi voltase

6. Keunggulan Produk Inti

     • Daya Rendah & Masa Pakai Sangat Panjang: Koil hemat energi berdaya rendah 0,9W mengurangi konsumsi daya pengoperasian jangka panjang. Mengadopsi struktur penyegelan spool presisi tinggi dengan ketahanan gesekan rendah, mendukung 30 juta+ siklus peralihan yang stabil dan meminimalkan frekuensi perawatan di kemudian hari.

     • Respons Frekuensi Tinggi Sangat Cepat: Desain saluran udara internal yang dioptimalkan mencapai waktu respons peralihan dalam 0,05 detik, beradaptasi secara sempurna dengan persyaratan aksi siklik frekuensi tinggi dari jalur produksi otomatis.

     • Kemampuan Beradaptasi Lingkungan Bersih: Struktur knalpot pilot internal terpusat yang terpasang menghindari polusi luapan minyak dan gas eksternal, sepenuhnya memenuhi standar produksi industri elektronik, makanan, dan medis yang bebas debu dan bersih.

     • Integrasi Kuat & Debugging Nyaman: Mendukung instalasi terintegrasi bank katup manifold untuk menghemat ruang peralatan. Dilengkapi dengan tombol manual pada badan katup, memfasilitasi debugging katup tunggal dan operasi uji coba peralatan.

     • Performa Stabil & Tahan Cuaca: Kisaran adaptasi suhu yang luas dan tingkat tahan debu dan tahan air IP65, pengoperasian yang stabil di lingkungan industri dalam dan luar ruangan yang kompleks.

7. Skenario Aplikasi Khas

     • Kontrol Bolak Balik Silinder Kerja Ganda: Banyak digunakan untuk penanganan otomatis, dorongan material, penjepitan perlengkapan, pemosisian putar, dan tindakan bolak-balik pneumatik lainnya.

     • Jalur Produksi Otomatis Berstandar Tinggi: Diterapkan pada jalur pengelasan otomotif, penyegelan & pemotongan kemasan, pemasangan permukaan elektronik, pengisian makanan, dan peralatan otomatisasi presisi lainnya.

     • Kondisi Kerja Frekuensi Tinggi & Bersih: Jenis katup pilihan untuk skenario industri yang memerlukan pembalikan yang sering, tanpa polusi, dan pengoperasian berkelanjutan yang stabil dalam jangka panjang.

8. Perbedaan Pilihan: Katup Solenoid Seri 5V vs Seri 4V

Ringkasan Satu Kalimat

     Seri SOLH 5V adalah katup solenoid pneumatik 5/2 & 5/3 arah kelas atas dengan konsumsi daya rendah, masa pakai sangat lama, dan kinerja peralihan frekuensi tinggi yang cepat. Menampilkan knalpot internal yang bersih dan desain tahan air & tahan debu IP65, ini adalah katup kontrol inti yang optimal untuk silinder kerja ganda dan sistem pneumatik otomatis bersih berstandar tinggi, sepenuhnya kompatibel dengan seri 5V asli AirTAC.
